Reflektometr światłowodowy OTDR SM 1310/1550nm, 35/33dB UP3235 ULTIpulse

Reflektometr światłowodowy OTDR SM 1310/1550nm, 35/33dB UP3235 ULTIpulse

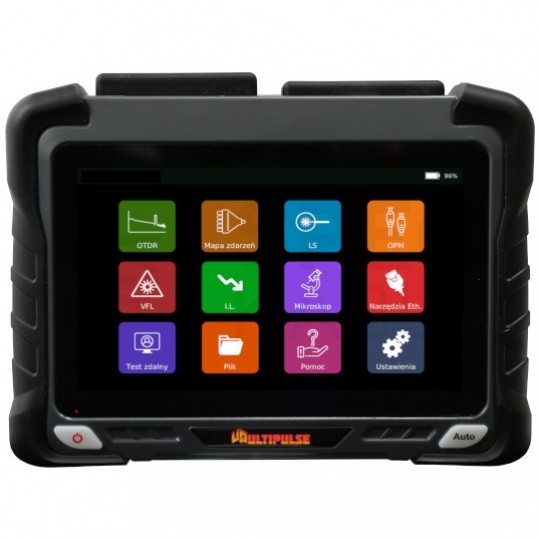

Reflektometr ULTIpulse UP3235 to zaawansowane narzędzie do pomiaru światłowodów jednomodowych, oferujące precyzyjne wyniki i prostą obsługę dzięki polskiemu menu oraz dużemu, dotykowemu ekranowi 7".

Kompaktowa, odporna na upadki konstrukcja czyni go idealnym do pracy w terenie, a funkcja automatycznego doboru parametrów przyspiesza proces pomiaru.

Możliwość generowania raportów PDF bezpośrednio z urządzenia oraz wizualna prezentacja wyników na mapie zdarzeń znacząco ułatwiają analizę toru światłowodowego.

Najważniejsze funkcje:

• Automatyczny tryb pomiaru z oceną Pass/Fail
• Generowanie raportów PDF bez użycia komputera

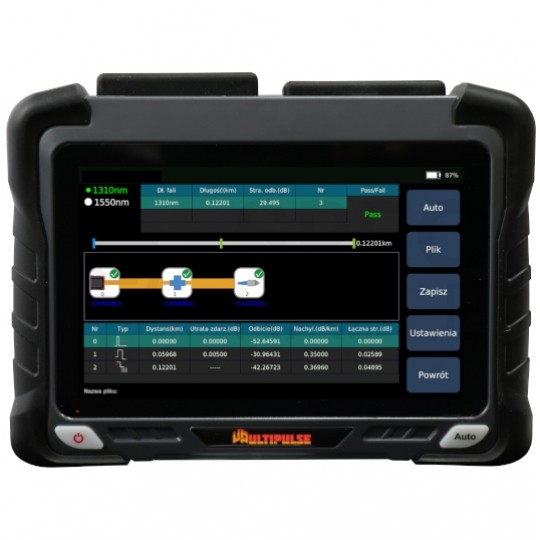

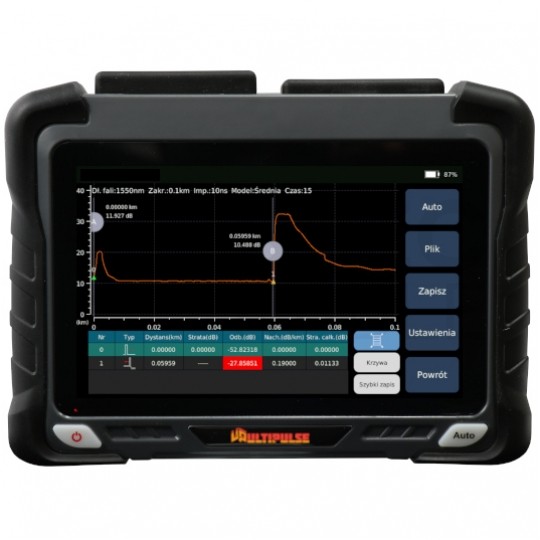

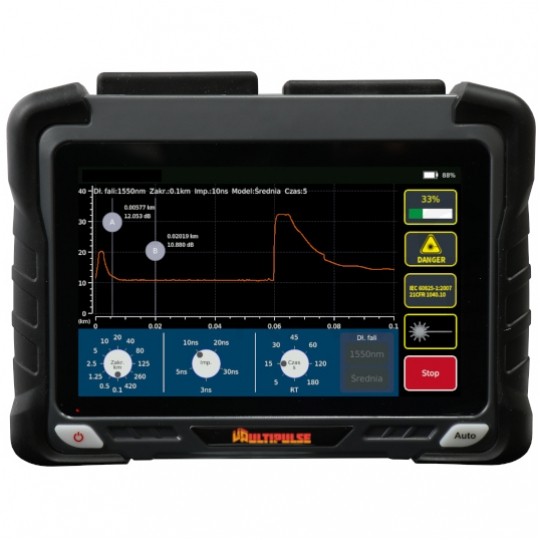

• Mapa zdarzeń i klasyczny wykres OTDR
• Wbudowany miernik mocy i źródło światła – pomiar tłumienności
• VFL o mocy 10 mW – szybka lokalizacja uszkodzeń włókna

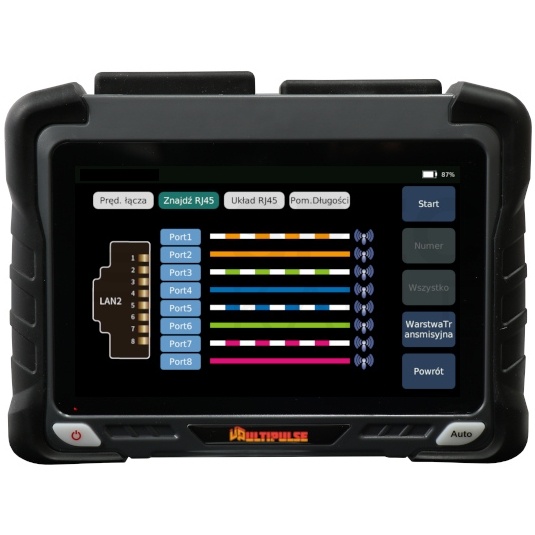

• Narzędzia Ethernet (testy warstwy fizycznej i transmisyjnej)
• Możliwość doposażenia w mikroskop do inspekcji ferruli złączy

Przeznaczenie:

• Sieci szkieletowe (core)
• Sieci metropolitalne (metro)
• Sieci dostępowe (access)
• Sieci PON (FTTx)
• Sieci przemysłowe (MM)
• Sieci Ethernet na wieloparowej skrętce miedzianej

Zawartość zestawu:

• Ładowarka
• Pendrive USB z oprogramowaniem
• Adapter zdalny
• Próbnik
• Torba materiałowa
• Adapter SC/UPC

O producencie:

ULTIpulse® to marka obecna na rynku od 2010 roku, oferująca kompleksowe rozwiązania do pomiarów i testów w technologii światłowodowej.

Producent dostarcza globalnie urządzenia wykorzystywane na każdym etapie produkcji, instalacji i utrzymania sieci światłowodowych — od źródeł światła i mierników mocy po OTDR-y i nowoczesne spawarki.

Sprzęt ULTIpulse® znajduje zastosowanie m.in. w branżach telekomunikacyjnej, obronnej, motoryzacyjnej i transmisji danych.

Szczegółowe dane techniczne:

OTDR – reflektometr optyczny:

• Model: UP3235
• Długości fal: 1310 / 1550 nm
• Dynamika: 35 / 33 dB
• Strefa martwa zdarzeniowa: 0,8 m
• Strefa martwa tłumiennościowa: 4 m
• Szerokość impulsu: 3 ns, 5 ns, 10 ns, 20 ns, 30 ns, 50 ns, 80 ns, 100 ns, 200 ns, 300 ns, 500 ns, 800 ns, 1 μs, 2 μs, 3 μs, 5 μs, 8 μs, 10 μs, 20 μs
• Dokładność pomiaru strat wtrąceniowych: ±0,03 dB/dB
• Próg czułości: 0,01 dB
• Rozdzielczość tłumienności: 0,01 dB
• Rozdzielczość próbkowania: 0,015 m – 16 m
• Punkty próbkowania: maksymalnie 256 000
• Dokładność pomiaru długości: ±(0,75 m + rozdzielczość próbkowania + 0,0025% × długość)
• Pamięć: 2 GB (wbudowana) + karta SD 64 GB

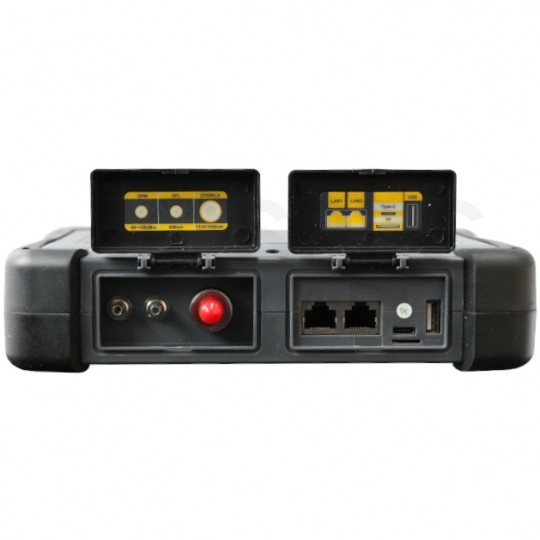

• Interfejsy: 2× Ethernet, 1× USB, 1× USB-C, 1× karta SD
• Wyświetlacz: 7” TFT-LCD (dotykowy)
• Bateria: 3.7V Li-Ion, 10400 mAh
• Temperatura pracy: -10°C do +50°C
• Temperatura przechowywania: -40°C do +70°C
• Wymiary: 215 × 160 × 50 mm
• Waga: 950 g
• Wyposażenie opcjonalne: kamera inspekcyjna

OPM – miernik mocy optycznej:

• Zakres długości fal: 800 – 1700 nm
• Złącza: uniwersalne FC / SC / ST
• Zakres mocy: -50 ~ +24 dBm
• Niepewność pomiaru: ±0,2 dB (5%)
• Pomiar na falach: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm

LS – źródło światła:

• Długości fal: 1310 / 1550 nm
• Złącze: FC/UPC
• Typ lasera: FP-LD
• Moc wyjściowa: > -5 dBm
• Tryby modulacji: CW / 270 Hz / 1 kHz / 2 kHz
• Stabilność mocy: ±0,5 dB / 15 min

VFL – wizualny lokalizator uszkodzeń:

• Długość fali: 650 nm
• Moc wyjściowa: ≥10 mW
• Tryby modulacji: CW / 1 Hz / 2 Hz
• Złącze: FC/UPC
