Kabel światłowodowy A-DQ(ZN)2Y 96 włókien SM G.657.A1 wielotubowy (8x12J) zewnętrzny bezhalogenowy LSOH czarny TKF

Kabel światłowodowy 96 włókien SM 9/125 A-DQ(ZN)2Y G.657.A1 zewnętrzny

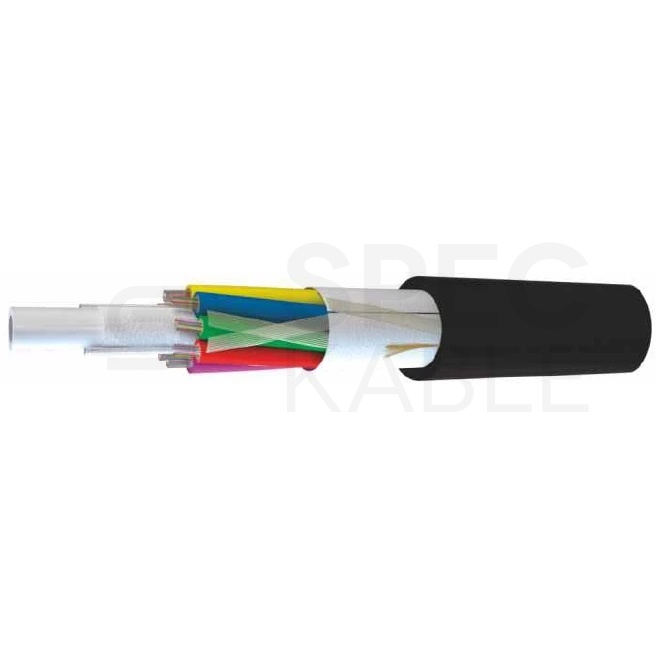

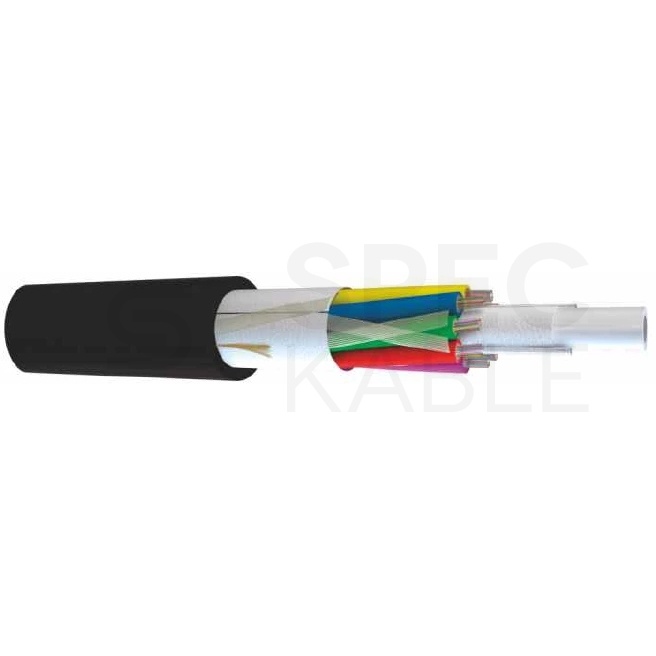

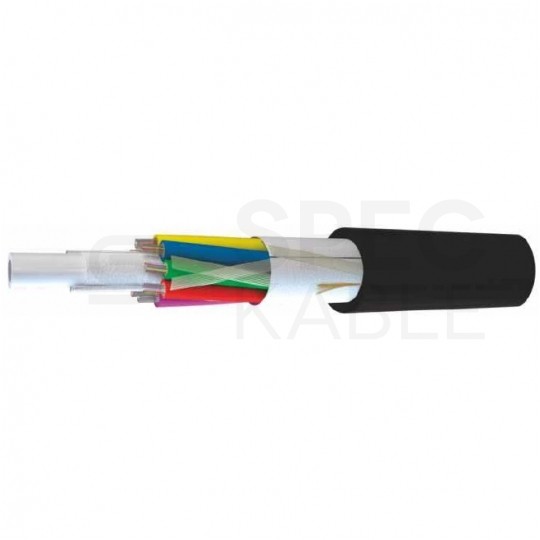

Kabel światłowodowy jednomodowy zewnętrzny A-DQ(ZN)2Y (Z-XOTKtsd) - całkowicie dielektryczny o lekkiej konstrukcji wielotubowej.

Charakteryzuje się dużą giętkością i odpornością na przeciąganie, odporny na promieniowanie UV. Każda tuba zawiera 12 włókien światłowodowych, wypełniona jest żelem hydrofobowym dla ochrony włókien przed przenikaniem wilgoci.

Przeznaczony do instalacji wewnętrznej i zewnętrznej w kanalizacji kablowej. Instalacja może odbywać się metodami mechanicznymi (zaciąganie) oraz pneumatycznymi (wdmuchiwanie).

Cechy serii:

• Zewnętrzny kabel światłowodowy jednomodowy SM 9/125 μm
• Standard włókna ITU-T G.657.A1 o zmniejszonym promieniu gięcia
• Konstrukcja całkowicie dielektryczna o lekkiej konstrukcji wielotubowej
• Tuba wypełniona żelem dla ochrony włókien przed przenikaniem wilgoci
• Kabel niewzmocniony
• Przeznaczony do instalacji zewnętrznych
• Klasyfikacja ogniowa (zgodnie z EN-13501-6) Fca

Parametry techniczne:

• Konstrukcja kabla: 96 x SM (8x12)
• Maksymalna siła naprężająca instalacyjna Tm: 2500N
• Promień gięcia: 200mm
• Odporność na odkształcenia: tak
• Gryzonioodporny: nie
• Bezhalogenowy (zgodnie z EN 60754-1/2): tak
• UV odporność: tak

Parametry optyczne:

• Typ włókna: SM
• Standard włókna: ITU-T G.657.A1

Parametry środowiskowe

• Temperatura pracy: -40°C / +70 °C
• Temperatura instalacji: -15°C / +55 °C
• Temperatura podczas transportu: -40°C / +70 °C

Parametry fizyczne:

• Waga: 78 kg / km
• Średnica zewnętrzna: 9.7 mm
• Grubość powłoki zewnętrznej: 1.2 mm
• Kolor powłoki zewnętrznej: czarny
• Powłoka zewnętrzna: HDPE

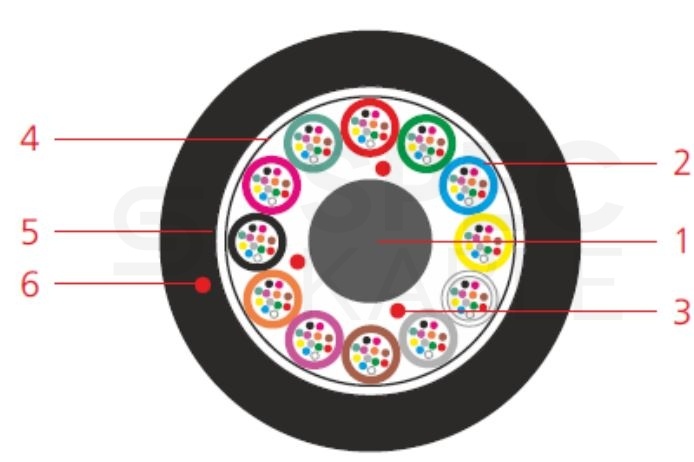

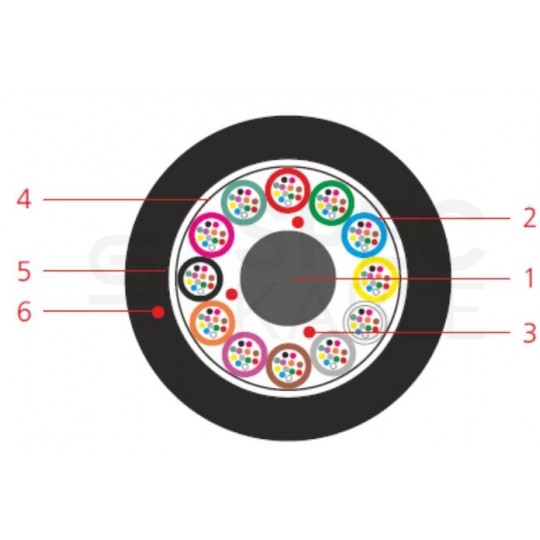

Budowa kabla:

1. Centralny element wzmacniający (FPR)
2. Luźna tuba wypełniona włóknami
3. Ochrona przed wzdłużnym przenikaniem wilgoci w postaci pęczniejących włókien absorbujących wodę. W przypadku kabli o małej ilości włókien puste tuby zastąpione są wzdłużnymi elementami z tworzywa sztucznego.
4. Ochrona przed wzdłużnym przenikaniem wilgoci w postaci taśmy pęczniejącej absorbującej wodę.
5. Linka umożliwiająca rozcięcie powłoki (ripcord)
6. Powłoka zewnętrzna HDPE
