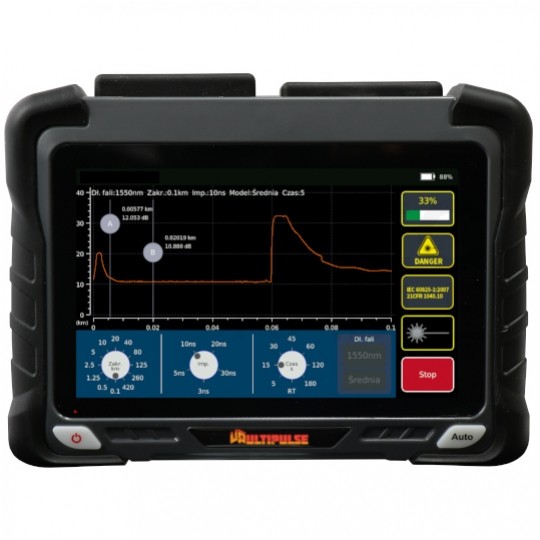

Reflektometr światłowodowy OTDR SM 1310/1550nm, 32/30dB UP3230 ULTIpulse

Reflektometr światłowodowy OTDR SM 1310/1550nm, 32/30dB UP3230 ULTIpulse

Reflektometr światłowodowy ULTIpulse UP3230 – prostota i precyzja pomiaru Reflektometr ULTIpulse UP3230 to nowoczesne urządzenie przeznaczone do pomiaru włókien jednomodowych, wyróżniające się prostą obsługą i polskim menu.

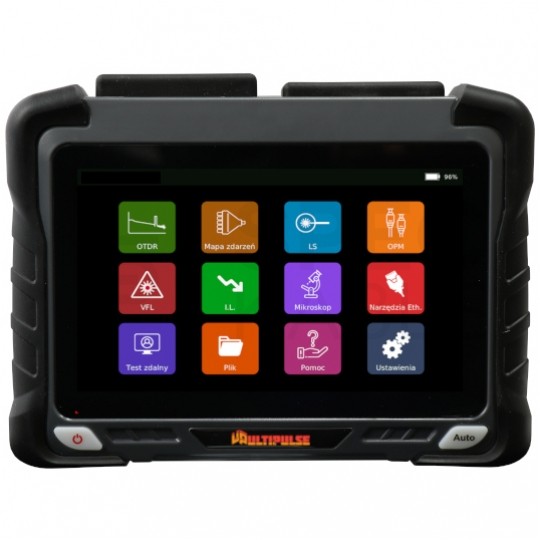

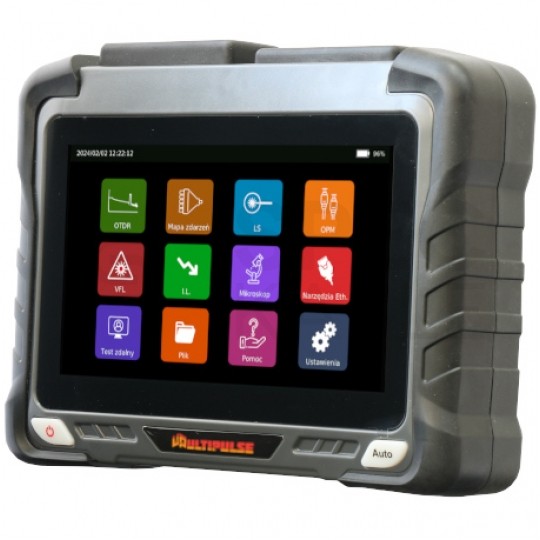

Dzięki dotykowemu ekranowi 7" TFT oraz kompaktowej, odpornej konstrukcji, praca w terenie jest wygodna i bezpieczna.

Automatyczne tryby pomiarowe, funkcja generowania raportów PDF oraz graficzna mapa zdarzeń sprawiają, że urządzenie jest idealnym wyborem zarówno dla profesjonalistów, jak i mniej zaawansowanych użytkowników.

Najważniejsze funkcje:

• Najważniejsze funkcje:
• Automatyczny tryb pomiaru z oceną Pass/Fail
• Generowanie raportów PDF bez komputera

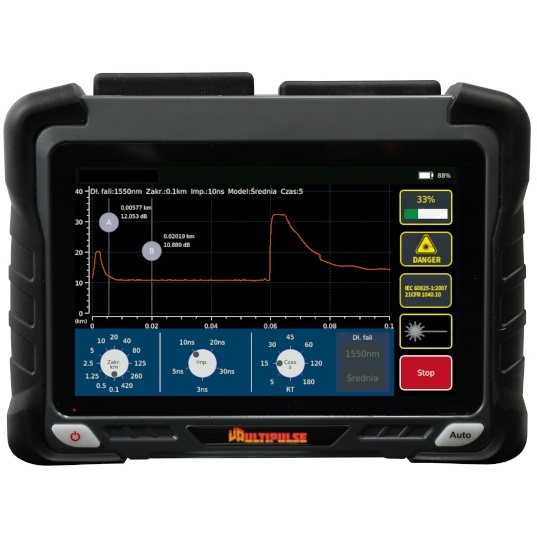

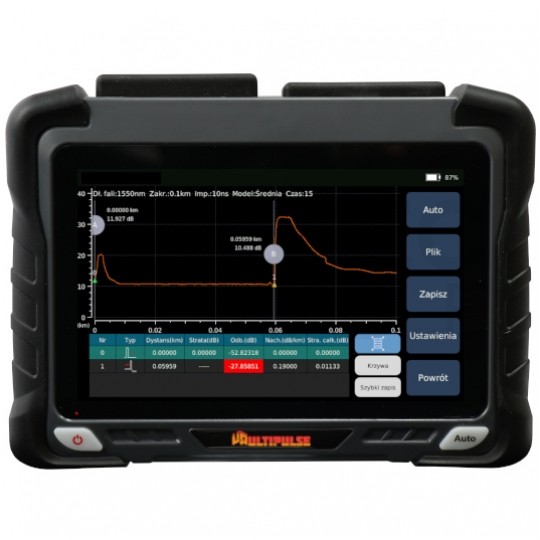

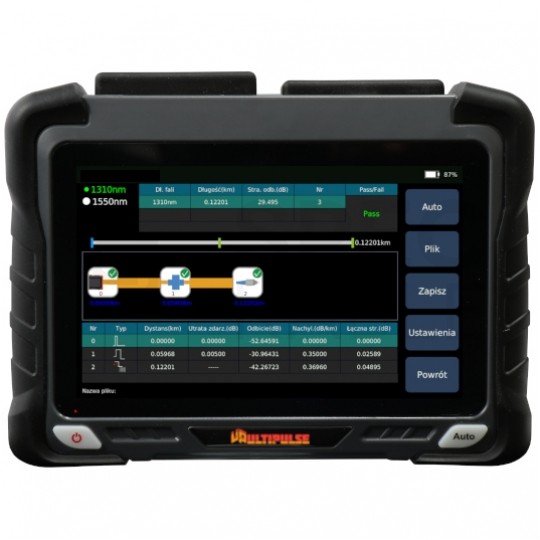

• Graficzna mapa zdarzeń i klasyczny wykres OTDR
• Wbudowany miernik mocy optycznej i źródło światła

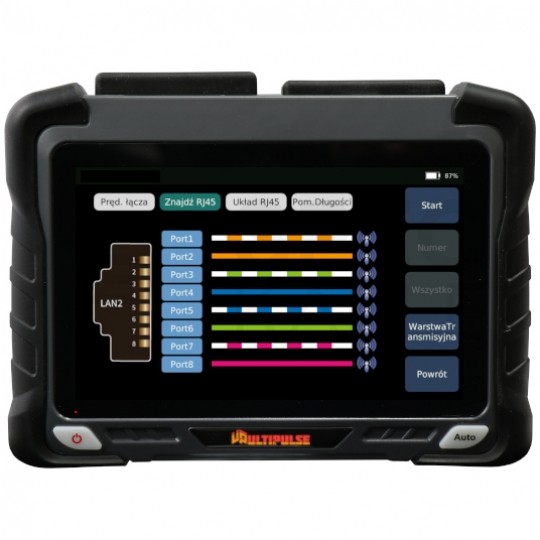

• Równoczesna praca źródła i miernika (pomiar tłumienności)Wizualny lokalizator uszkodzeń VFL 10 mWNarzędzia Ethernet: skanowanie IP, test długości, PING, PPPoEOpcjonalny mikroskop inspekcyjny

Przeznaczenie:

• Sieci szkieletowe (core)
• Sieci metropolitalne (metro)
• Sieci dostępowe (access)
• Sieci PON (FTTx)
• Sieci przemysłowe (MM)
• Sieci Ethernet na wieloparowej skrętce miedzianej

Zawartość zestawu:

• Ładowarka
• Pendrive USB z oprogramowaniem
• Adapter zdalny
• Próbnik
• Materiałowa torba
• Adapter SC/UPC

O producencie:

ULTIpulse® to marka obecna na rynku od 2010 roku, oferująca kompleksowe rozwiązania do pomiarów i testów w technologii światłowodowej.

Producent dostarcza globalnie urządzenia wykorzystywane na każdym etapie produkcji, instalacji i utrzymania sieci światłowodowych — od źródeł światła i mierników mocy po OTDR-y i nowoczesne spawarki.

Sprzęt ULTIpulse® znajduje zastosowanie m.in. w branżach telekomunikacyjnej, obronnej, motoryzacyjnej i transmisji danych.

Szczegółowe dane techniczne:

OTDR – reflektometr optyczny:

• Model: UP3230
• Długości fal: 1310 / 1550 nm
• Dynamika: 32 / 30 dB
• Strefa martwa zdarzeniowa: 0,8 m
• Strefa martwa tłumiennościowa: 4 m
• Szerokość impulsu: 3 ns – 20 µs (w 19 krokach)
• Dokładność strat wtrąceniowych: ±0,03 dB/dB
• Próg czułości: 0,01 dB
• Rozdzielczość tłumienności: 0,01 dB
• Rozdzielczość próbkowania: 0,015 m – 16 m
• Punkty pomiarowe: do 256 000
• Dokładność długości: ±(0,75 m + rozdz. próbkowania + 0,0025% × dł. włókna)
• Pamięć: 2 GB (200 000 śladów) + SD do 64 GB

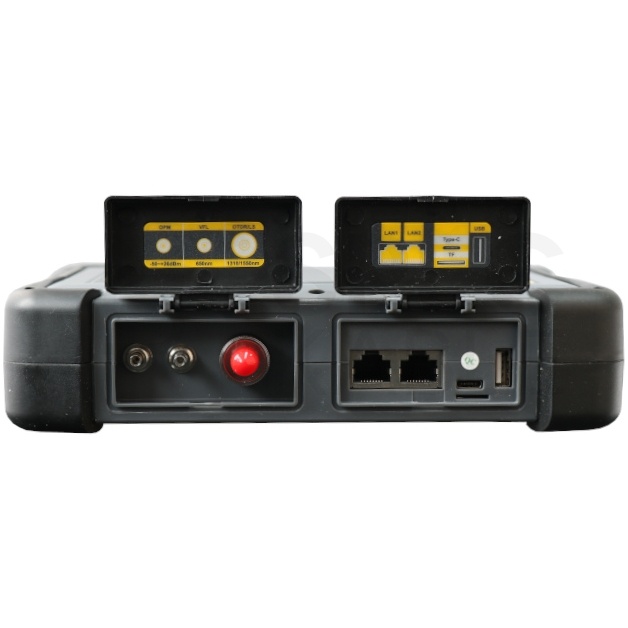

• Interfejsy: 2×Ethernet, 1×USB, 1×USB-C, 1×karta SD
• Wyświetlacz: 7" TFT-LCD dotykowy
• Bateria: 3.7V Li-Ion, 10400 mAh
• Temperatura pracy: -10°C ~ +50°C
• Temperatura przechowywania: -40°C ~ +70°C
• Wymiary / Waga: 215 × 160 × 50 mm / 950 g
• Opcja dodatkowa: mikroskop inspekcyjny

OPM – miernik mocy optycznej:

• Zakres fal: 800 – 1700 nm
• Złącze: uniwersalne FC / SC / ST
• Zakres mocy: -50 ~ +24 dBm
• Niepewność: ±0,2 dB (5%)
• Kalibracja dla fal: 850 / 980 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm

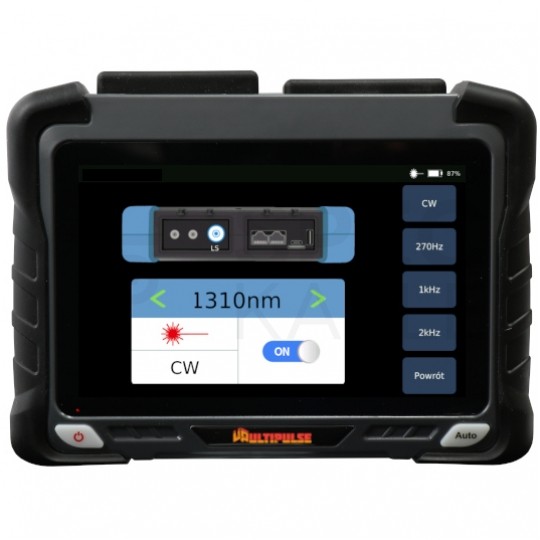

LS – źródło światła:

• Długości fal: 1310 / 1550 nm
• Typ lasera: FP-LD
• Moc wyjściowa: > -5 dBm
• Tryby modulacji: CW / 270 Hz / 1 kHz / 2 kHz
• Stabilność mocy: ±0,5 dB / 15 min
• Złącze: FC/UPC

VFL – wizualny lokalizator uszkodzeń:

• Długość fali: 650 nm
• Moc wyjściowa: ≥10 mW
• Tryby modulacji: CW / 1 Hz / 2 Hz
• Złącze: FC/UPC
