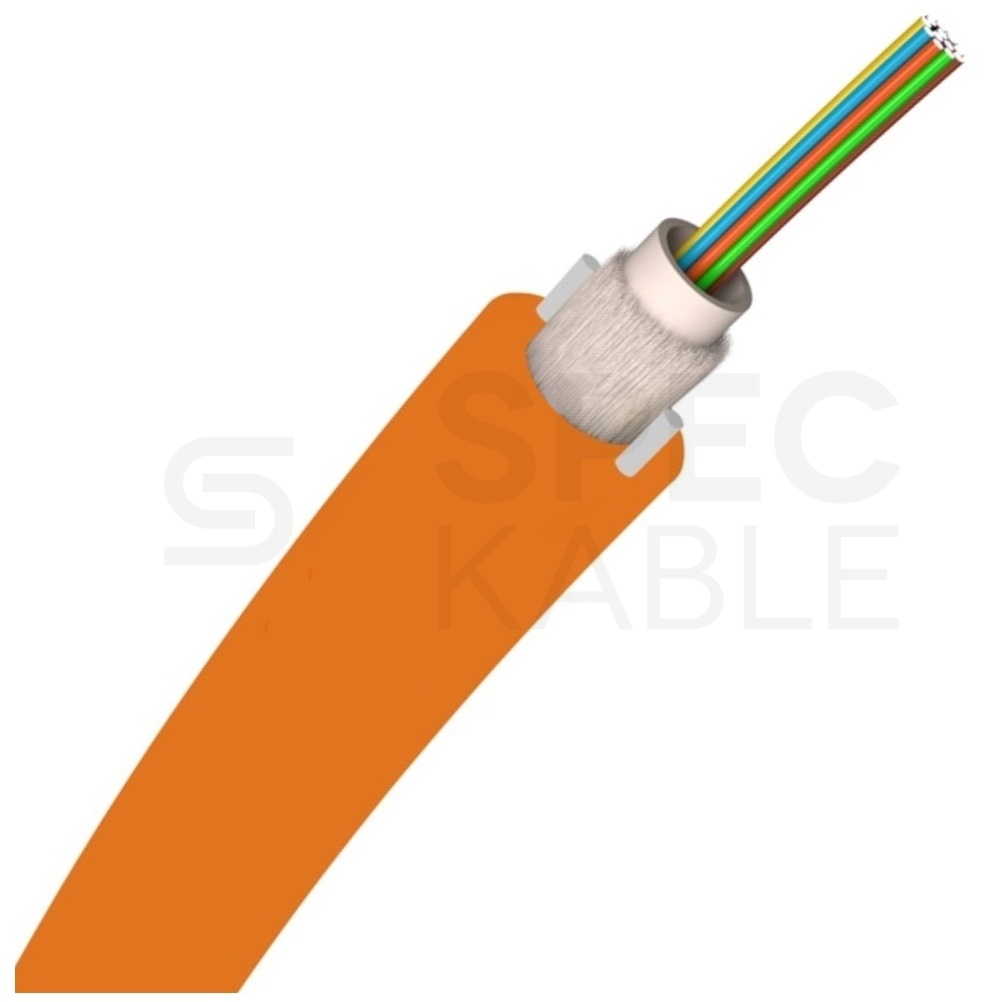

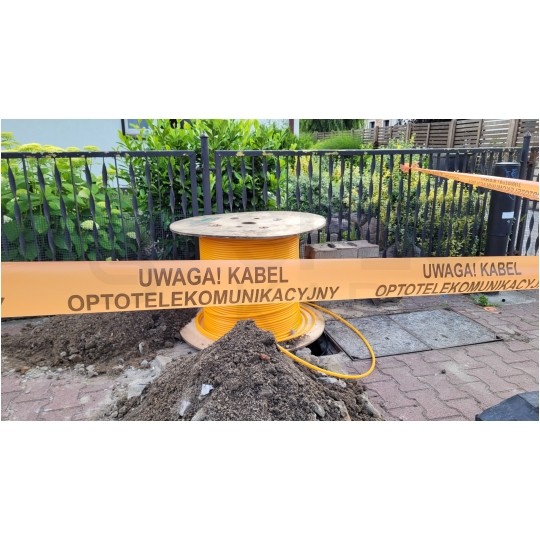

Kabel światłowodowy DAC 4 włókna SM 9/125 G.657.A1 zewnętrzny ziemny pomarańczowy FIXNET

Kabel światłowodowy FO zewnętrzny ziemny DAC 4J SM 9/125µm G.657A1 FIXNET FiFix OTDr

Kabel światłowodowy DAC (ang. Direct Access Cable) to lekki przewód dieelektryczny dedykowany do budowy szerokopasmowych sieci dostępowych układanych bezpośrednio w ziemi.

Powłoka kabla wykonana z tworzywa PE (kolor pomarańczowy) oraz luźna tuba wypełniona żelem hydrofobowym, w której znajdują się włókna światłowodowe, zapewniają skuteczną ochronę przed wnikaniem cząsteczek wody. Wytrzymałość przewodu zapewniają włókna szklane oraz dwa pręty FRP wtopione w powłokę zewnętrzną.

Kabel charakteryzuje się dużą wytrzymałością na rozciąganie (do 1.2 kN). Zastosowane włókna typu G.657A1 są kompatybilne z powszechnym w użytkowaniu standardem G.652D.

Charakterystyka:

• Doziemny kabel światłowodowy jednomodowy SM 9/125 µm
• Standard włókna G.657A1 (Corning SMF-28 Ultra Fiber) kompatybilny z G.652D
• Wysokie parametry użytkowe
• Łatwość obróbki i montażu kabla
• Wytrzymały na rozciąganie (do 1.2 kN)
• Dodatkowe elementy wzmacniające w postaci wzdłużnych prętów FRP umieszczonych w powłoce zewnętrznej

Zastosowanie:

• Przeznaczony do budowy szerokopasmowych sieci dostępowych

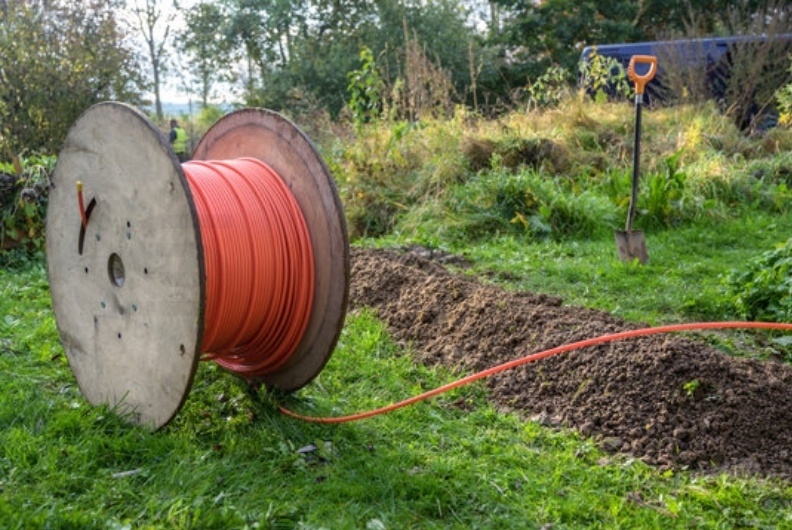

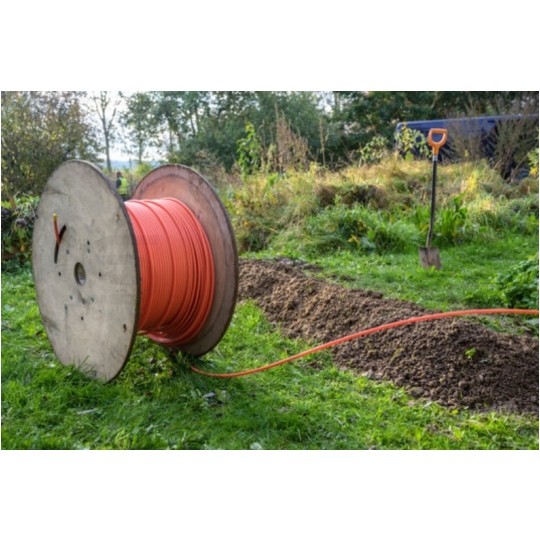

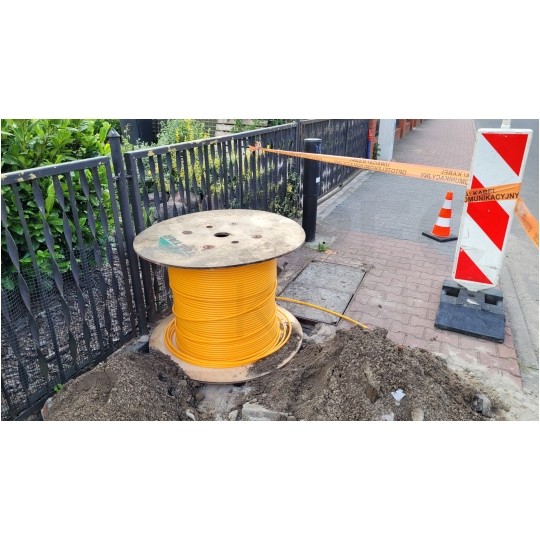

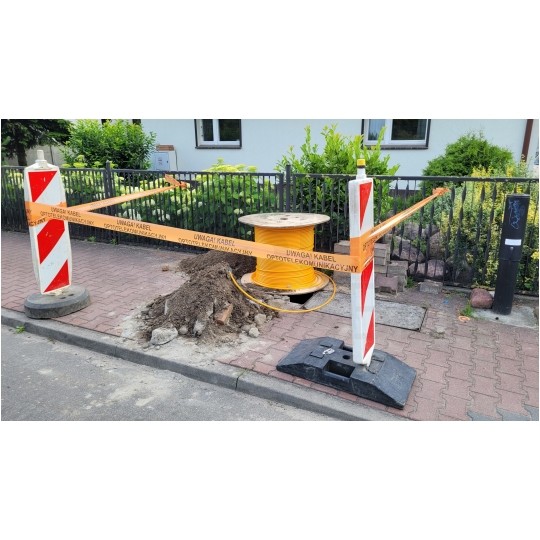

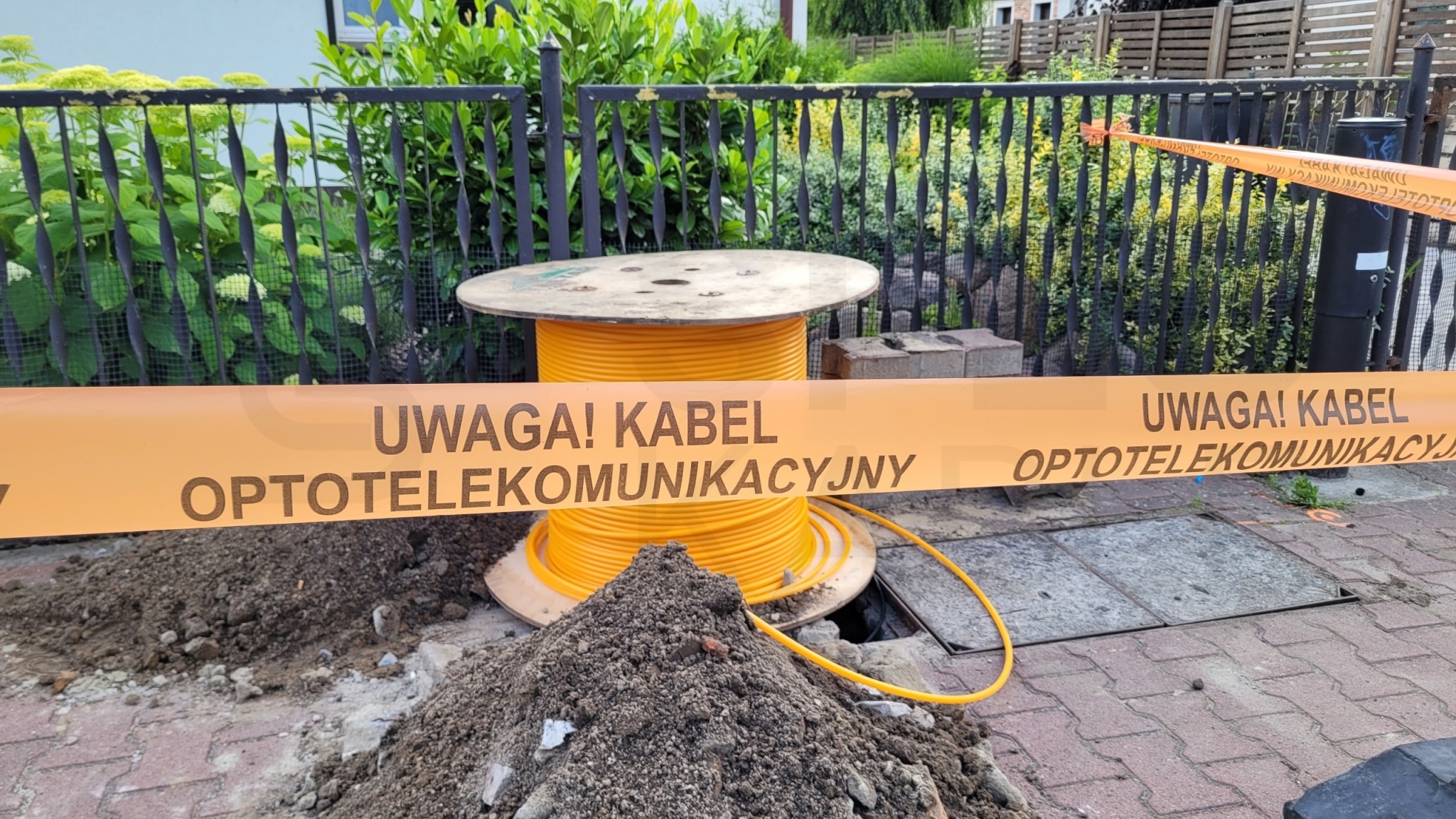

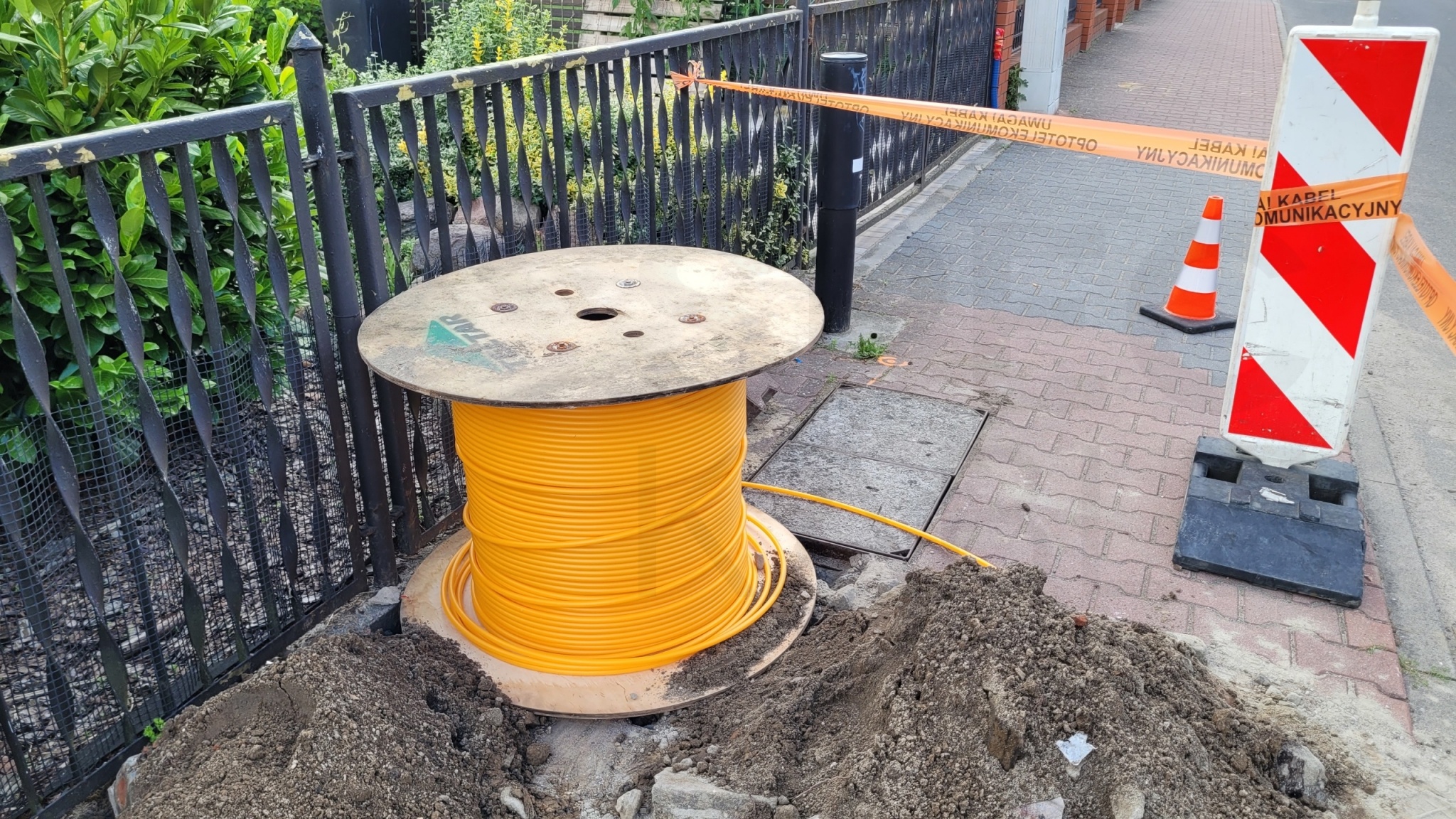

• Przeznaczony do bezpośredniego zakopania w ziemi lub do ułożenia w rurach osłonowych
• Stosowany w rozwiązaniach FTTx i sieciach punkt-punkt

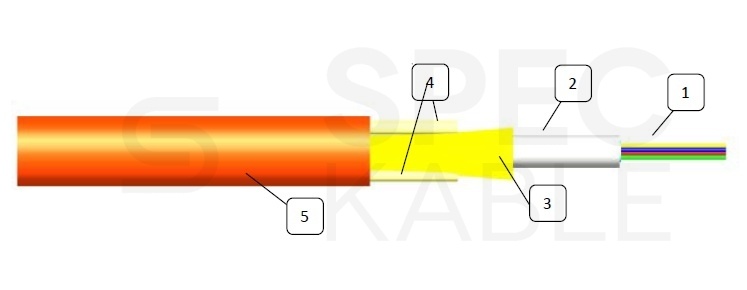

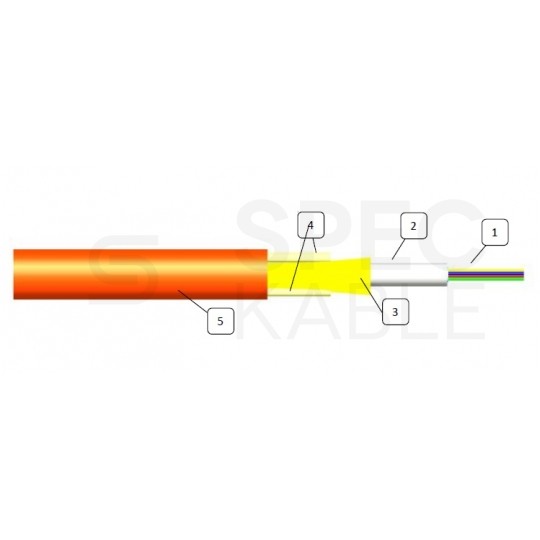

Budowa przewodu:

1. Włókna światłowodowe luźno ułożone w tubie - moduł optyczny wypełniony tiksotropowym żelem hydrofobowym
2. Luźna tuba
3. Element wzmacniający – włóknina szklana
4. Elementy wzmacniające konstrukcję kabla - pręty z włókna szklanego
5. Ochronna powłoka polietylenowa (kolor pomarańczowy)

Dane techniczne:

• Producent: FIXNET
• Model: FiFix OTDr
• Typ kabla: DAC
• Rodzaj włókna: G.657A1 (Corning SMF-28 Ultra Fiber)
• Ilość włókien: 4
• Ilość tub: 1
• Średnica zewnętrzna: 5.2 mm
• Średnica tuby: 1,9 mm
• Średnica FRP: 1,0 mm
• Współczynnik tłumienia na długościach fali 1310 / 1550 nm: 0,36 / 0,22 dB/km
• Współczynnik dyspersji chromatycznej na długościach fali 1310 / 1550 nm: 3,5 / 18 ps/nm/km
• Max siła rozciągająca (dynamiczna): 1200 N
• Max siła rozciągająca (statyczna): 600 N
• Minimalny promień gięcia: 20 x średnica
• Dopuszczalna siła zgniatania: 3000 N/100mm
• Temperatura eksploatacji: -40 do +60°C
• Temperatura przechowywania: -20 do +60°C
• Temperatura instalacji: -10 do +60°C
• Waga: 20 kg/km

O producencie:

FIXNET to producent specjalizujący się w produkcji szerokiej gamy kabli światłowodowych, w tym kabli do sieci FTTH (Fiber to the Home) oraz kabli o różnych konstrukcjach, takich jak kable z centralną tubą czy samonośne.

Firma oferuje innowacyjne i zaawansowane technologicznie produkty, które są stosowane w budowie nowoczesnych sieci telekomunikacyjnych, przesyłowych oraz dostępowych. FIXNET kładzie duży nacisk na jakość, posiadając certyfikaty zgodności z międzynarodowymi normami, takimi jak ISO 9001.
