Reflektometr OTDRmini SMF 1310/1550nm 24/22dB OTDRmini-UP35 ULTIpulse

Reflektometr OTDRmini SMF 1310/1550nm 24/22dB OTDRmini-UP35 ULTIpulse

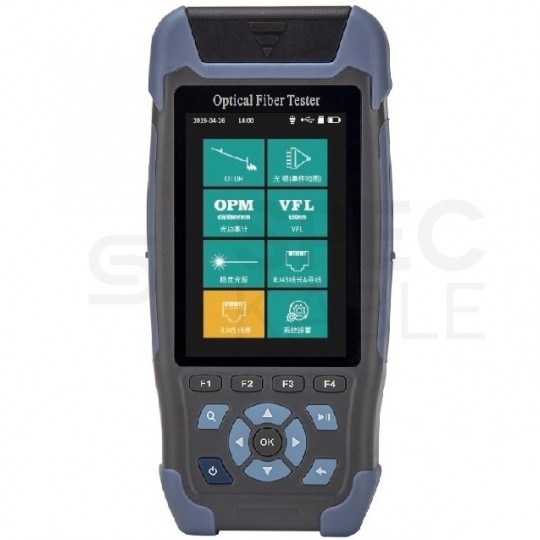

OTDRmini-UP35 to kompaktowe, wielofunkcyjne urządzenie do testowania światłowodów jednomodowych i kabli UTP, idealne do pracy w terenie.

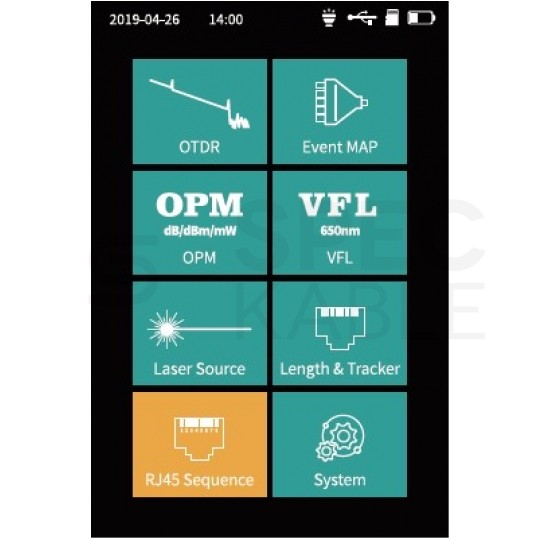

Oprócz funkcji reflektometru OTDR oferuje m.in. źródło światła pomiarowego, lokalizator uszkodzeń VFL, miernik mocy OPM, tester UTP i latarkę.

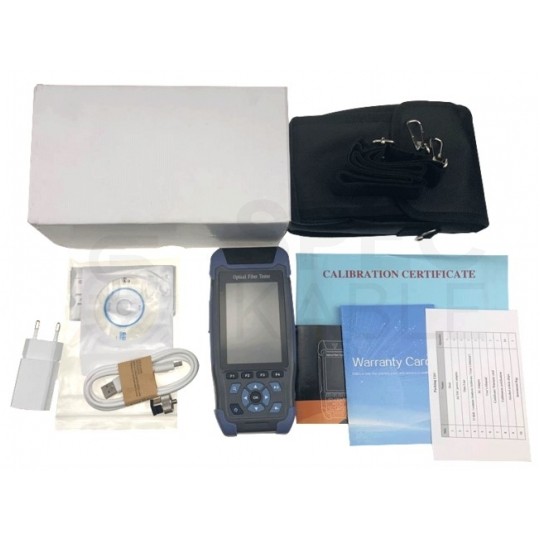

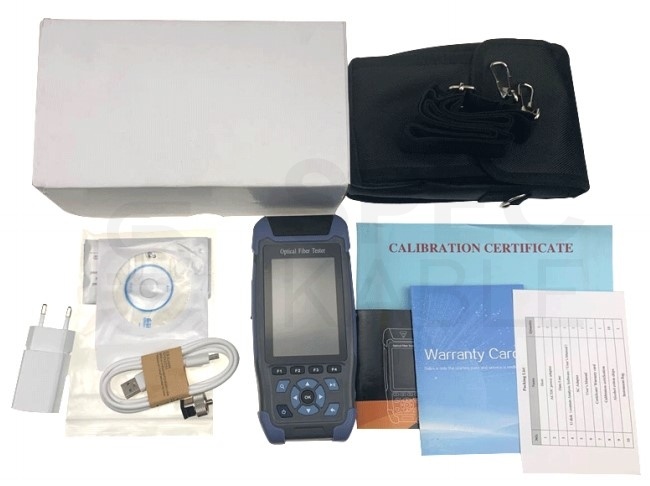

Intuicyjna obsługa sprawia, że nadaje się zarówno dla profesjonalistów, jak i początkujących, a w zestawie znajdują się niezbędne akcesoria.

Najważniejsze funkcje:

• Pomiar włókien jednomodowych i kabli UTP

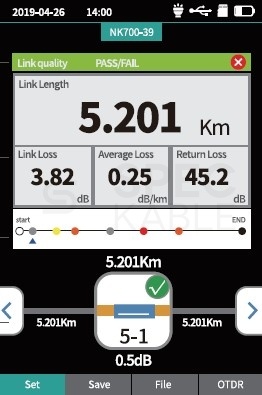

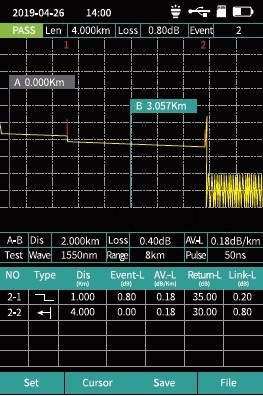

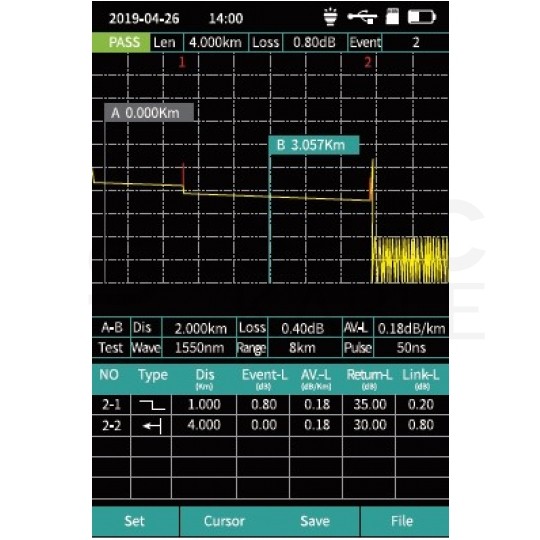

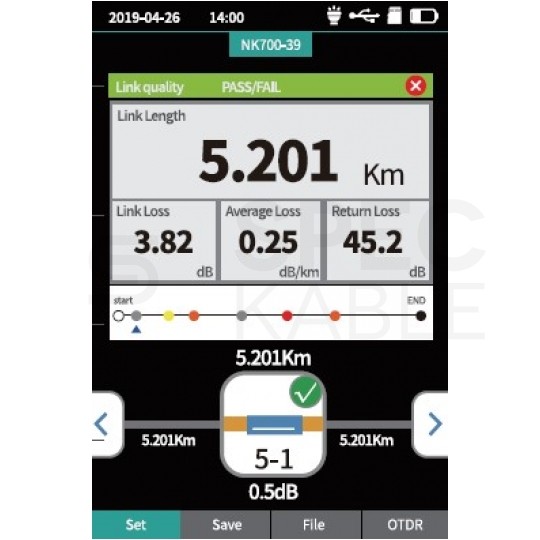

• Reflektometr optyczny (OTDR) o zasięgu do 64 km
• Źródło światła pomiarowego (LS)
• Wizualny lokalizator uszkodzeń światłowodu (VFL)
• Miernik mocy optycznej (OPM)

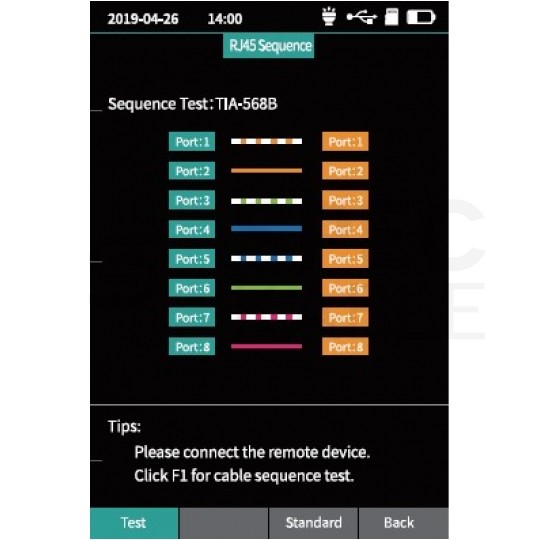

• Tester kabli UTP (do 300 m)
• Wbudowana latarka
• Intuicyjna obsługa i kompaktowy rozmiar

Dane techniczne

OTDR:

• Długości fal: 1310/1550 nm
• Dynamika: 24/22 dB
• Strefa martwa zdarzeniowa/tłumiennościowa: 3 m / 8 m
• Szerokość impulsu: 3 ns – 10 µs
• Zasięg pomiarowy: 500 m – 64 km
• Dokładność strat: ±0.2 dB/dB
• Rozdzielczość próbkowania: 0.05 m – 8 m
• Pamięć: ≥600 wyników wewnętrznie + karta TF
• Format zapisu: SOR
• Wyświetlacz: 3,5" kolorowy LCD

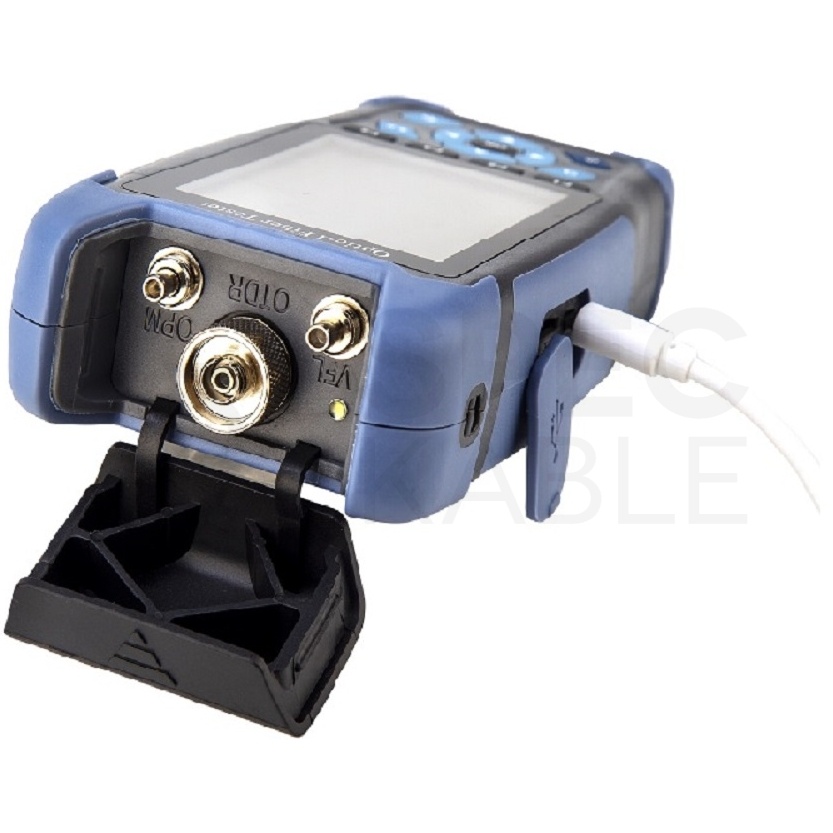

• Gniazdo: FC/UPC + adapter SC/UPC
• Czas pracy: >12 h użytkowania, >20 h czuwania

Dane techniczne c.d

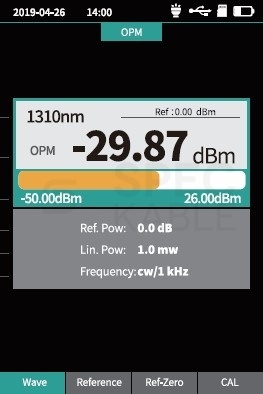

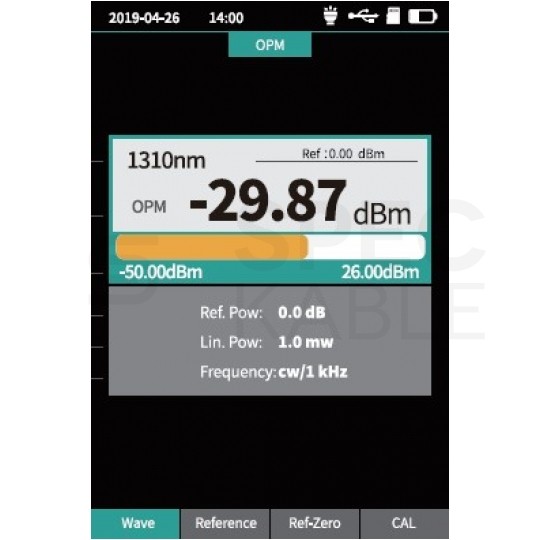

OPM (miernik mocy):

• Zakres fal: 800 – 1700 nm
• Zakres mocy: -50 dBm do +26 dBm
• Dokładność: ±5%
• Kalibracja: 850/980/1300/1310/1490/1550/1625/1650nm
• Gniazdo: uniwersalne 2.5 mm

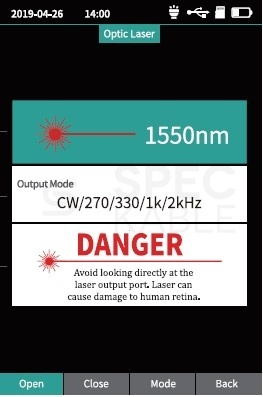

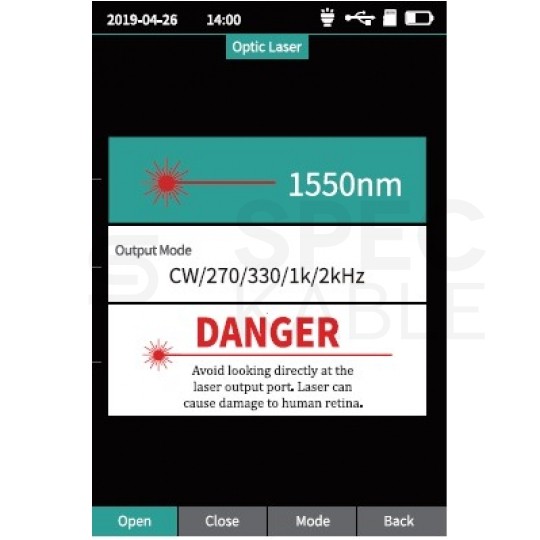

LS (źródło światła):

• Długości fal: 1310/1550 ±20 nm
• Moc wyjściowa: ≥-5 dBm
• Modulacja: 270/330/1k/2kHz

VFL (wizualny lokalizator uszkodzeń):

• Długość fali: 650 nm ±20 nm
• Moc: ≥10 mW
• Modulacja: CW/1Hz/2Hz

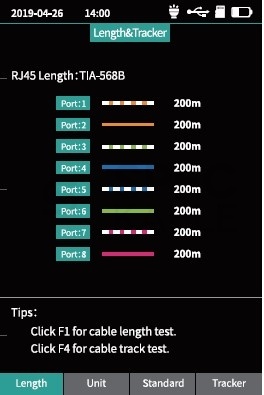

Tester UTP:

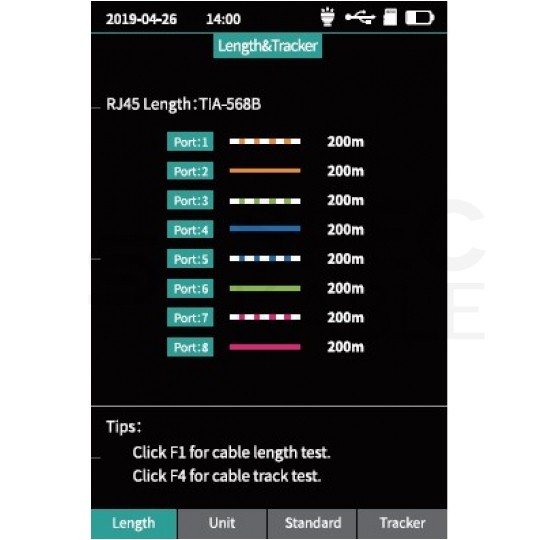

• Zakres pomiarowy: do 300 m

O producencie:

ULTIpulse® to marka obecna na rynku od 2010 roku, oferująca kompleksowe rozwiązania do pomiarów i testów w technologii światłowodowej.

Producent dostarcza globalnie urządzenia wykorzystywane na każdym etapie produkcji, instalacji i utrzymania sieci światłowodowych — od źródeł światła i mierników mocy po OTDR-y i nowoczesne spawarki.

Sprzęt ULTIpulse® znajduje zastosowanie m.in. w branżach telekomunikacyjnej, obronnej, motoryzacyjnej i transmisji danych.
