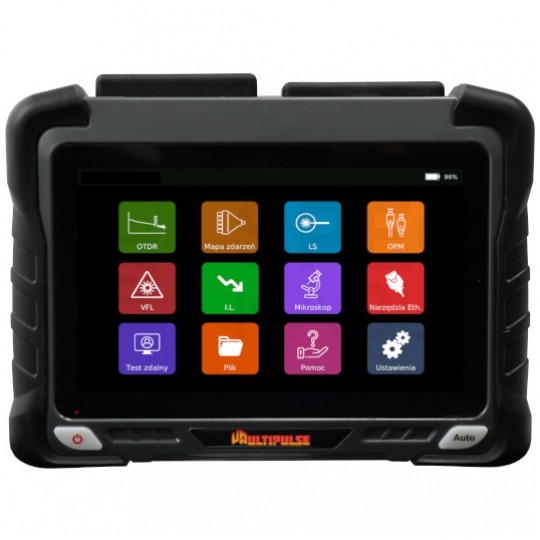

Reflektometr OTDR QUAD UP3221 firmy ULTIpulse to zaawansowane i kompaktowe narzędzie pomiarowe, przeznaczone do pracy w sieciach światłowodowych jednomodowych i wielomodowych.

Dzięki obsłudze czterech długości fal (850/1300/1310/1550 nm), dużej dynamice i niskim strefom martwym zapewnia precyzyjną analizę toru optycznego w różnych środowiskach sieciowych.

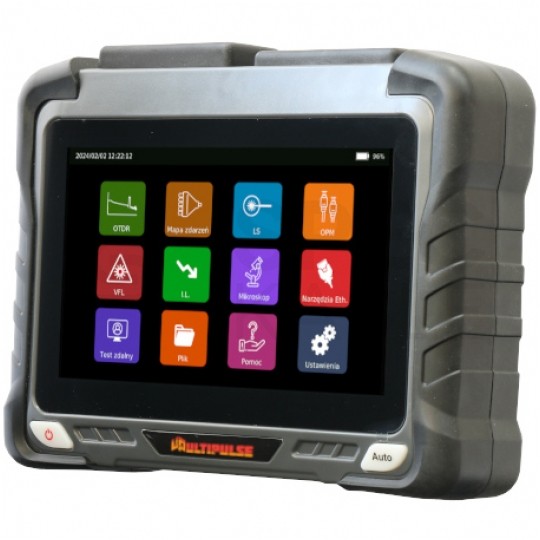

Dotykowy ekran, intuicyjny interfejs i modułowa budowa pozwalają na wygodną obsługę oraz dostosowanie funkcji do potrzeb użytkownika.

Najważniejsze funkcje:

• Obsługa w języku polskim
• Dotykowy ekran 7"
• Dynamika do 45dB
• Strefa martwa już od 0.5m
• Zwarta konstrukcja odporna na upadki
• Długi czas pracy na baterii
• Duża pojemność pamięci pomiarów
• Modułowa budowa - 9 modułów do wyboru: MM, SM, SM+MM, PON, OPM, OLS, VFL, IL, MAPA

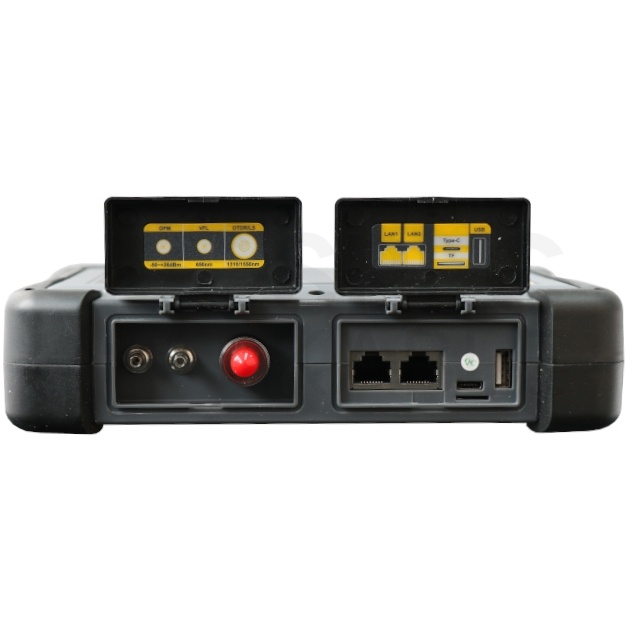

• Wygodnie rozmieszczone porty urządzenia: 2xEthernet, 1xUSB, 1xUSB-C, 1xKarta SD

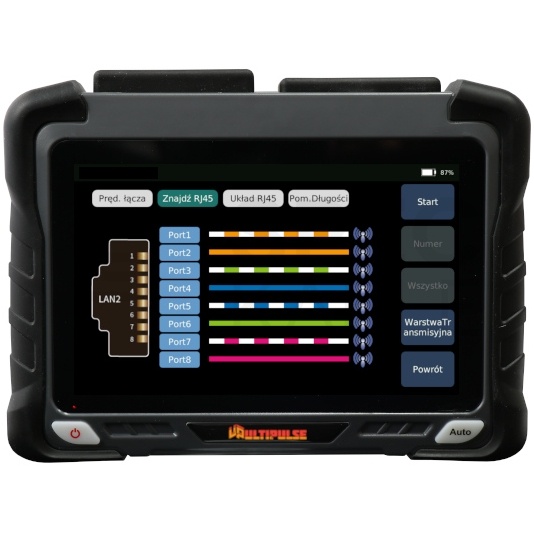

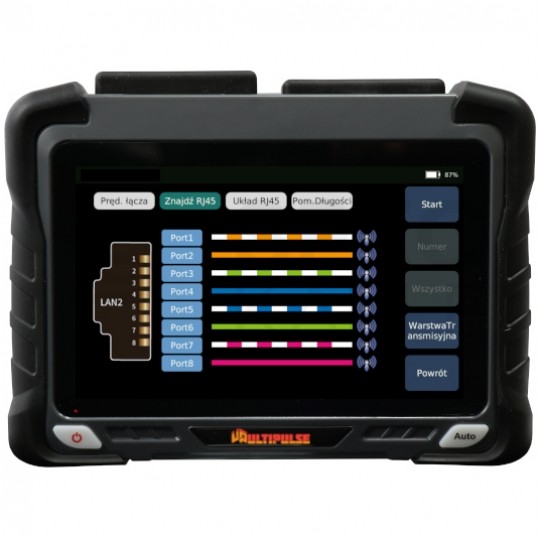

• Moduł Ethernetowy do testowania połączenia na skrętce wieloparowej
• Warstwa fizyczna: układ RJ45, długość łącza, odnajdywanie adaptera zdalnego (w zestawie)
• Warstwa transmisyjna: PING, PPPoE, Skanowanie IP

Najważniejsze funkcje c.d:

• Miernik mocy optycznej
• Źródło światła pomiarowego i widzialnego
• Jednoczesna praca źródła i miernika pozwala na pomiar tłumienności
• Urządzenie graficznie podpowiada użytkownikowi właściwy port po wybraniu opcji miernika, źródła lub VFL

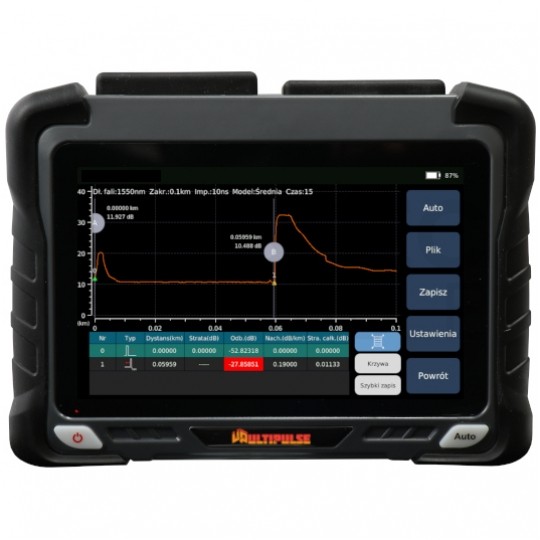

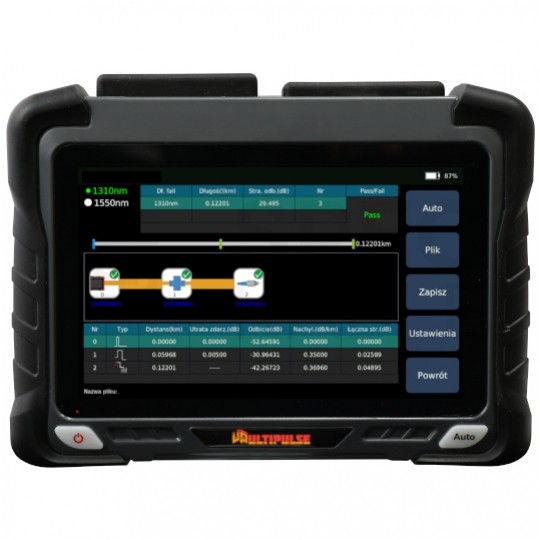

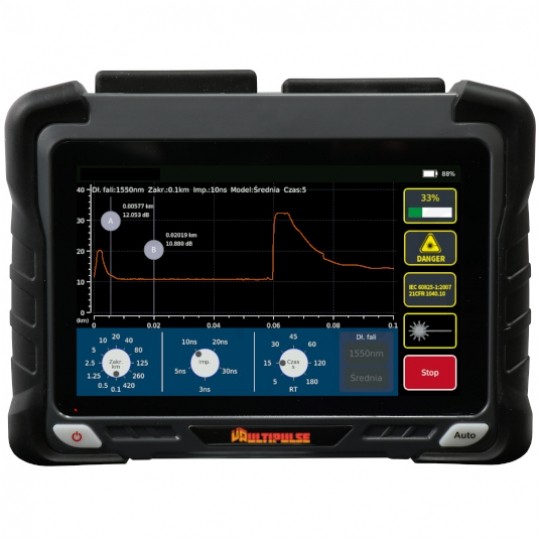

• Przejrzysta prezentacja zdarzeń na wykresie lub na intuicyjnej mapie
• Funkcja generowania raportów PDF wprost z OTDR z kwalifikacją Pass/Fail bez użycia zewnętrznego oprogramowania na PC
• Opcjonalny mikroskop do ewaluacji złączy światłowodowych pozwala na weryfikację powierzchnię czoła feruli złączy pod kątem zanieczyszczeń i uszkodzeń
• Analiza jakościowa obrazu z kamery

Przeznaczenie:

• Sieci szkieletowe (core)
• Sieci metropolitalne (metro)
• Sieci dostępowe (access)
• Sieci PON (FTTx)
• Sieci przemysłowe (MM)
• Sieci Ethernet na wieloparowej skrętce miedzianej

O producencie:

ULTIpulse® to marka obecna na rynku od 2010 roku, oferująca kompleksowe rozwiązania do pomiarów i testów w technologii światłowodowej.

Producent dostarcza globalnie urządzenia wykorzystywane na każdym etapie produkcji, instalacji i utrzymania sieci światłowodowych — od źródeł światła i mierników mocy po OTDR-y i nowoczesne spawarki.

Sprzęt ULTIpulse® znajduje zastosowanie m.in. w branżach telekomunikacyjnej, obronnej, motoryzacyjnej i transmisji danych.

Szczegółowe dane techniczne:

• Długości fal: 850 / 1300 / 1310 / 1550 nm
• Dynamika: 26 / 28 / 35 / 33 dB (odpowiednio dla różnych długości fal)
• Strefa martwa: Zdarzeniowa: 1 m; Tłumiennościowa: 6 m
• Strefa martwa PON: 30 m
• Filtr optyczny: 1595 nm
• Szerokość impulsu pomiarowego: 3 ns, 5 ns, 10 ns, 20 ns, 30 ns, 50 ns, 80 ns, 100 ns, 200 ns, 300 ns, 500 ns, 800 ns, 1 μs, 2 μs, 3 μs, 5 μs, 8 μs, 10 μs, 20 μs
• Dokładność pomiaru strat wtrąceniowych: ±0,03 dB/dB
• Próg czułości: 0,01 dB
• Rozdzielczość tłumienności: 0,01 dB
• Rozdzielczość próbkowania: 0,015 m – 16 m
• Liczba punktów próbkowania: Maksymalnie 256 000
• Dokładność pomiaru długości: ±(0,75 m + rozdzielczość próbkowania + 0,0025% × mierzona długość)
• Pamięć: Wbudowana: do 200 000 śladów / 2 GB
• Zewnętrzna: karta SD do 64 GB
• Wyświetlacz: 7” TFT-LCD, dotykowy
• Zasilanie: Bateria Li-Ion 3.7 V, 10400 mAh
• Interfejsy: 2x Ethernet, 1x USB, 1x USB-C, 1x karta SD
• Temperatura pracy: Od -10°C do +50°C
• Temperatura przechowywania: Od -40°C do +70°C
• Wymiary: 215 × 160 × 50 mm
• Waga: 950 g
• Wyposażenie opcjonalne: Mikroskop inspekcyjny do analizy złączy światłowodowych
