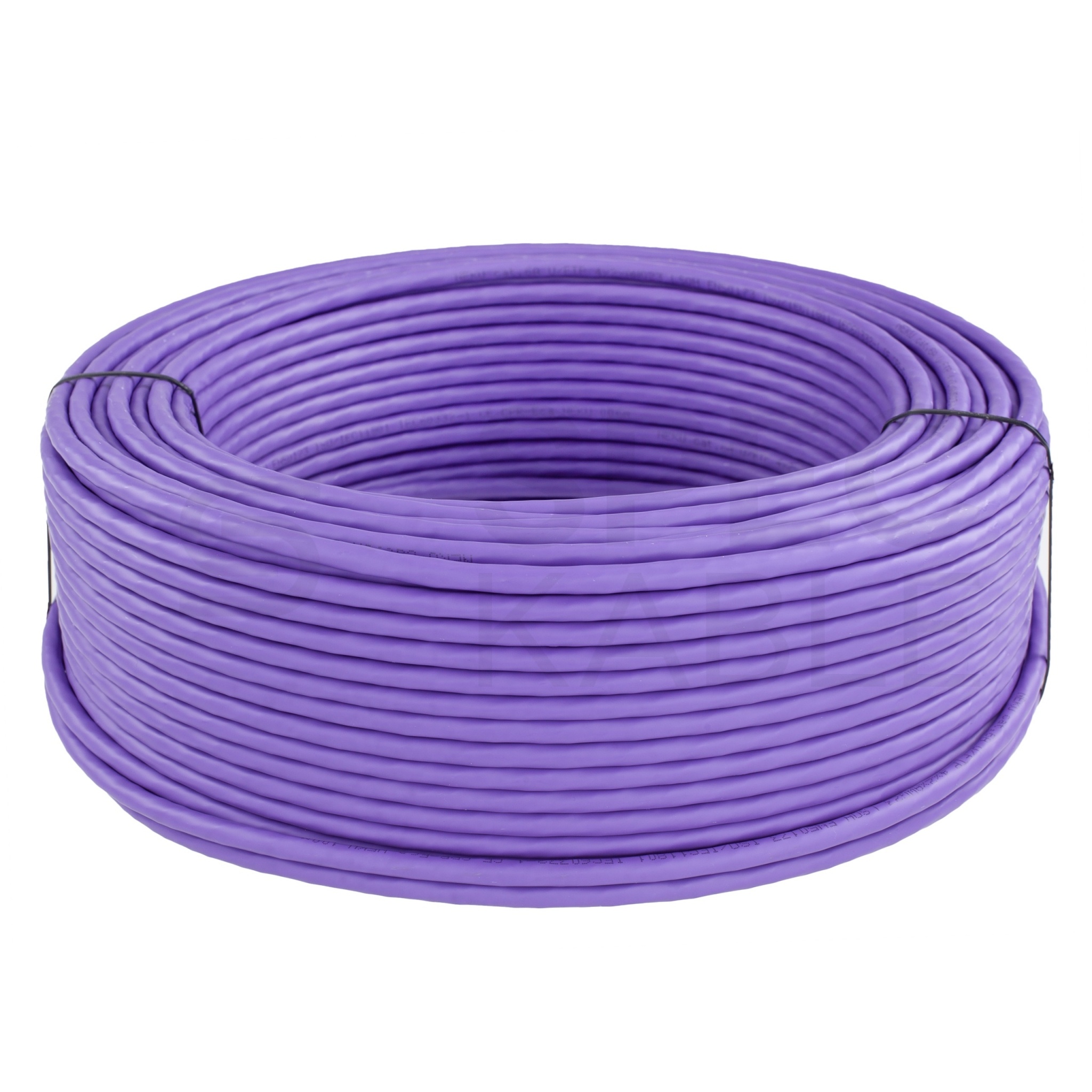

Kabel sieciowy S/FTP kat.6A skrętka 4x2x0,56mm wewnętrzny B2ca bezhalogenowy LSOH fioletowy Molex

Kabel sieciowy S/FTP kat.6A skrętka 4x2x0,56mm wewnętrzny B2ca bezhalogenowy LSOH fioletowy Molex

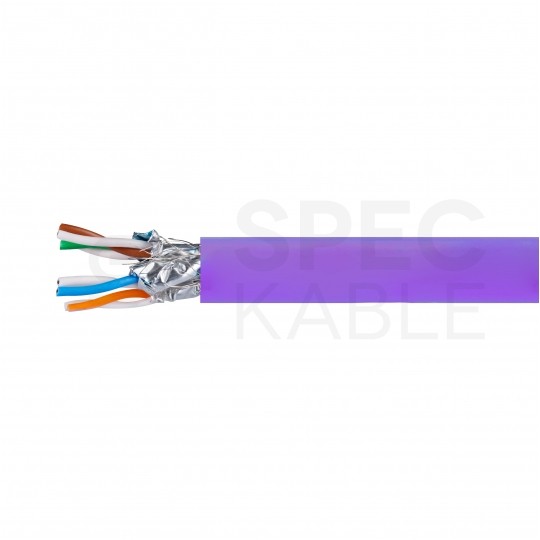

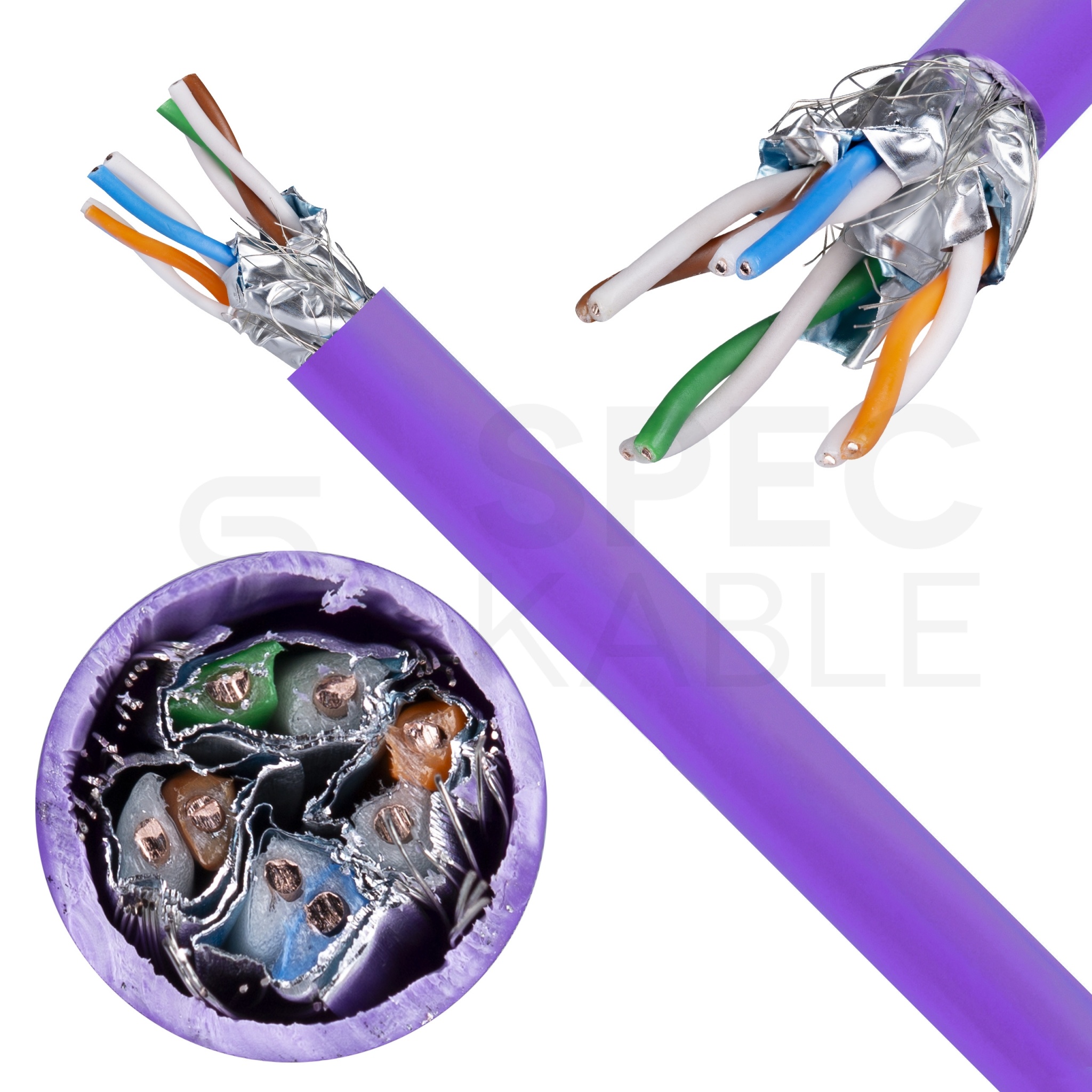

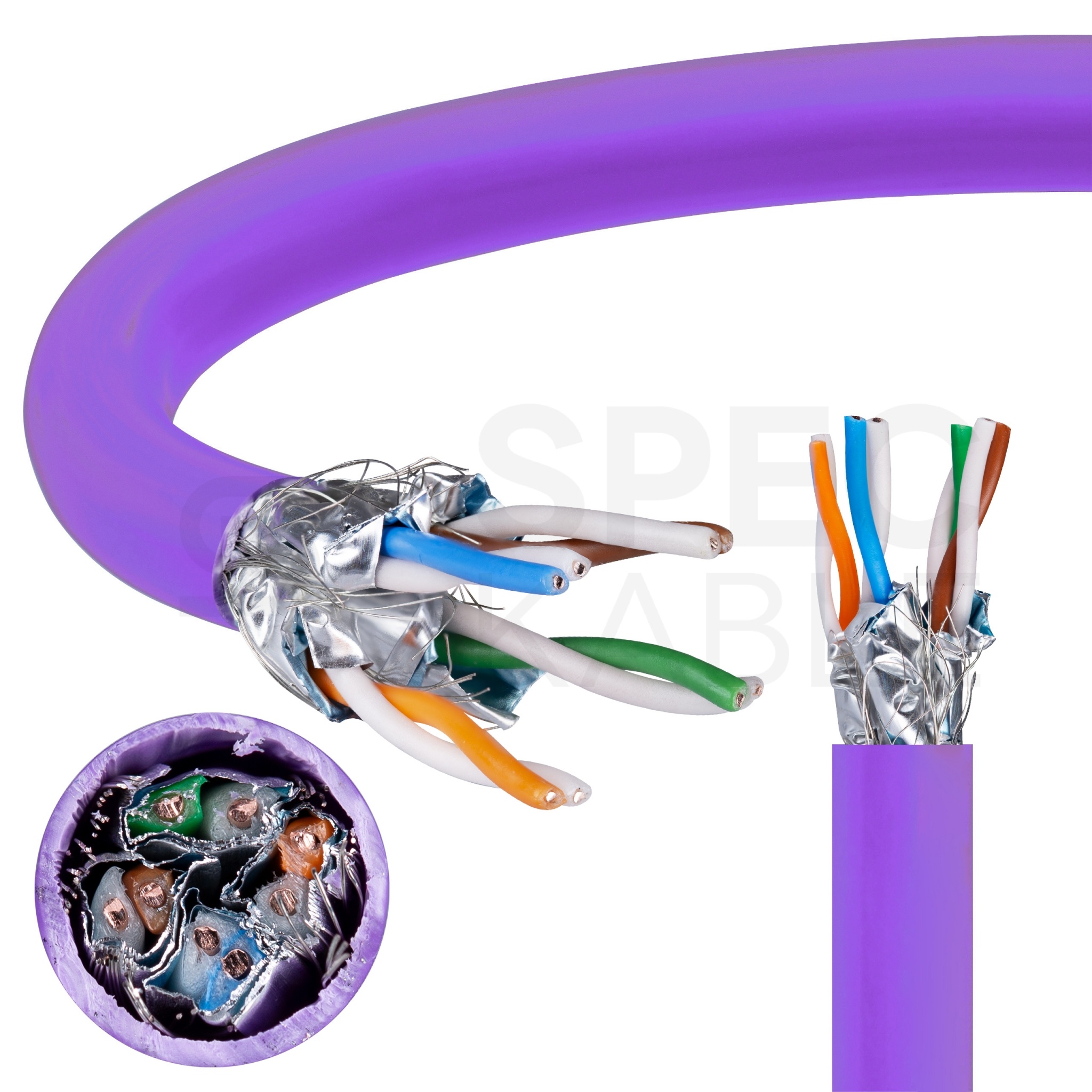

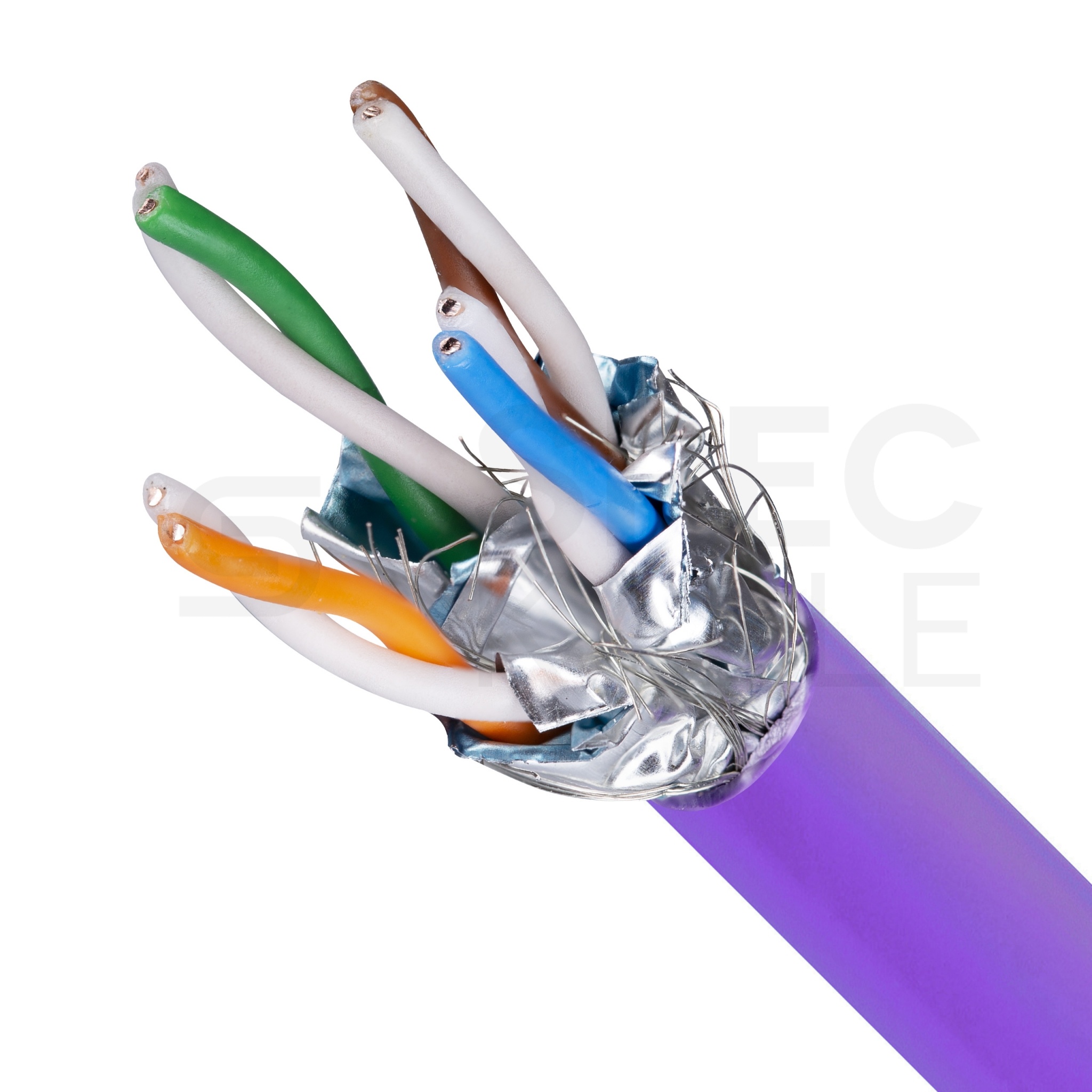

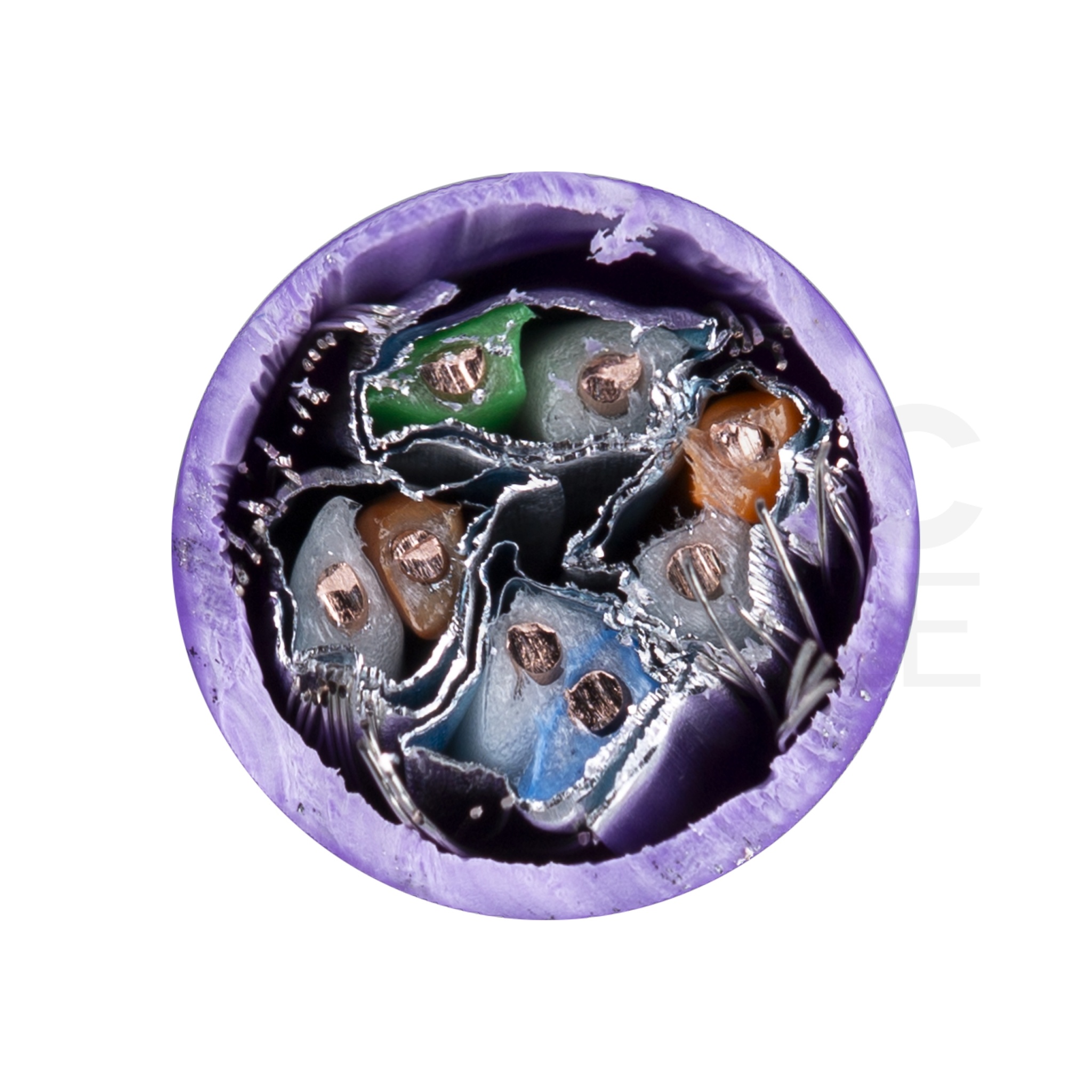

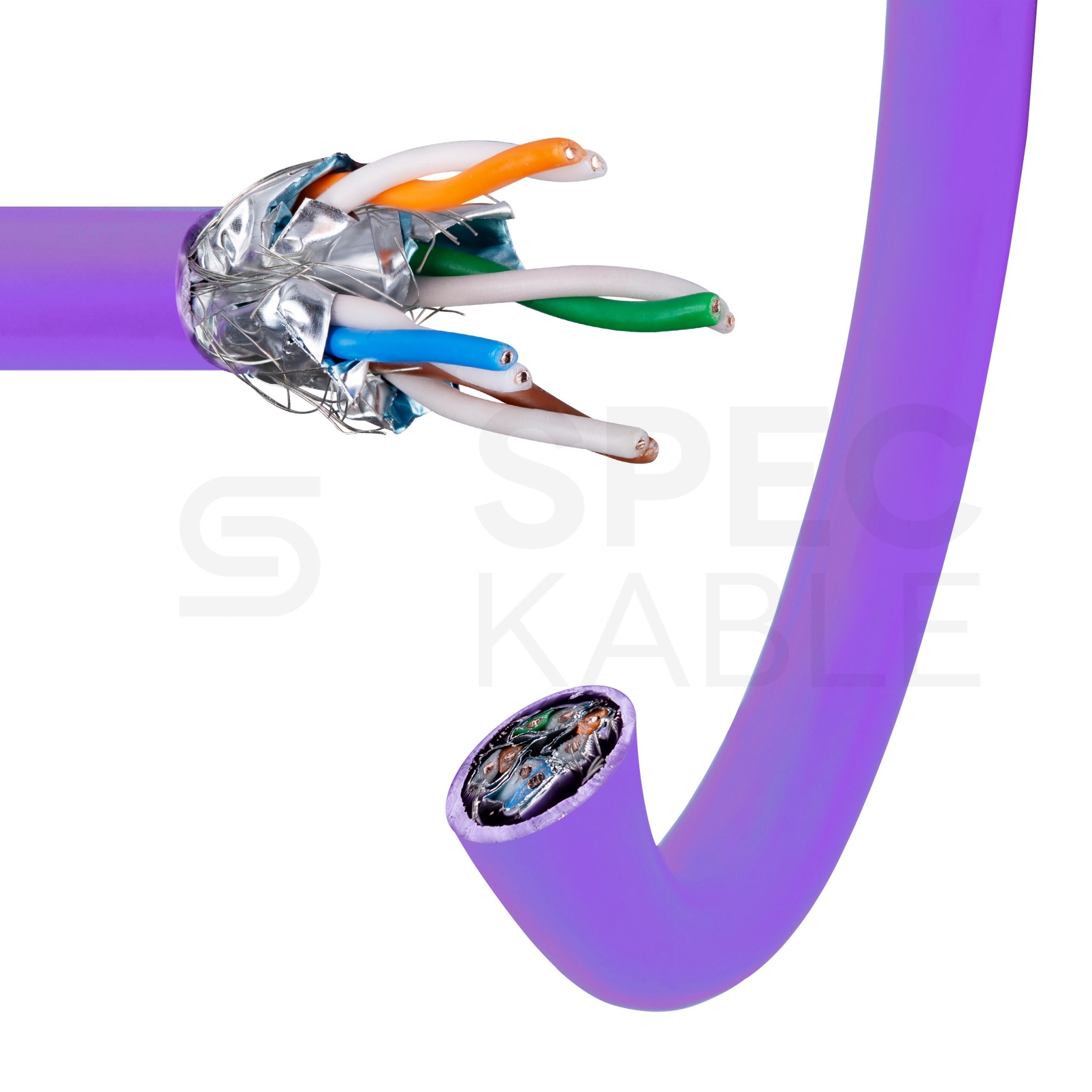

Kabel ekranowany PowerCat 6A S/FTP jest kluczowym elementem systemu PowerCat 6A. Kabel został stworzony specjalnie z myślą o systemie bardzo szybkich transmisji danych 10 Gigabit Ethernet (10GBASE-T). Kabel jest podwójnie ekranowany, dzięki konstrukcji z czterech par indywidualnie ekranowanych folią aluminiową oraz osłonięciu całości dodatkowym ekranem wykonanym z oplotu z drutu miedzianego pokrytego cyną.

Zaprojektowany z myślą o zminimalizowaniu zjawiska przesłuchu obcego, zapewnieniu doskonałej izolacji sygnałów oraz najwyższej klasy ochrony przesyłanego sygnału przed zakłóceniami elektromagnetycznymi (EMI). Charakteryzuje się wysoką klasą odporności ogniowej B2ca-s1a,d1, a1.

W celu uzyskania maksymalnej wydajności okablowania Molex CES zaleca stosowanie pełnego asortymentu produktów ekranowanego systemu PowerCat 6A. System ten jest zgodny z najnowszymi normami ISO/IEC 11801.

Cechy i zalety:

• Zgodność z wymaganiami transmisyjnymi kategorii 6A
• Zgodność z TIA/EIA 568.2-D
• Znakomita odporność na zakłócenia zewnętrzne
• Zwiększona wydajność konstrukcji S/FTP - ekranowane pary i siatka ekranująca
• Odporność na przesłuchy obce (alien crosstalk)
• Kodowane kolorami dla ułatwienia terminowania
• Reakcja na ogień – Euroklasa: B2ca-s1a, d1, a1
• Zgodność z PoE

Normy i zgodność:

Standardy branżowe:

• TIA/EIA-568-C.2-D kategoria 6A
• IEC 61156-5
• Zgodność z dyrektywą RoHS

Klasyfikacja ogniowa:

• Rozporządzenie UE 305/2011 (CPR)
• Euroklasa: B2ca-s1a, d1, a1
• EN 50575:2014+A1:2016

Testy propagacji ogniowej:

• IEC 60332-3-22
• IEC 60754-2
• IEC 61034-2
• EN 50399

Parametry mechaniczne:

• Średnica żyły przewodzącej: 0,56 ± 0,005 mm
• Materiał żyły: miedź jednodrutowa
• Liczba par: 4
• Średnica zewnętrzna kabla: 7,8 ± 0,5 mm
• Ekran: folia Al/Mylar
• Oplot: siatka z miedzi cynowanej
• Temperatura instalacji: –10°C do +50°C
• Temperatura pracy: –40°C do +75°C
• Temperatura składowania: –20°C do +50°C
• Promień gięcia (instalacja): 8 × średnica
• Promień gięcia (praca): 6 × średnica
• Siła naciągu: ≥ 9,0 MPa
• Powłoka: LSOH
• Kolor powłoki: fioletowy (RAL 4005)

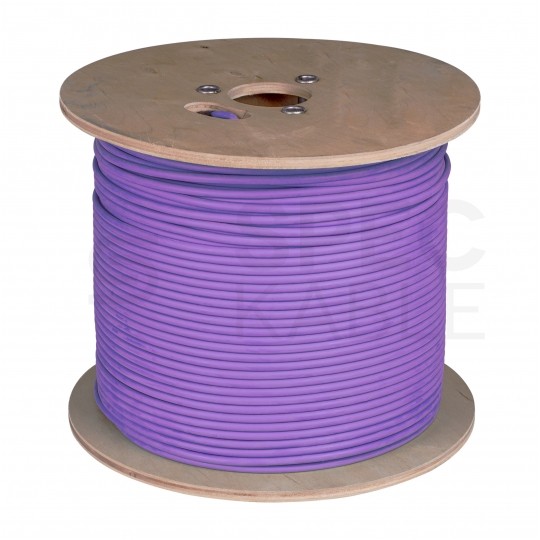

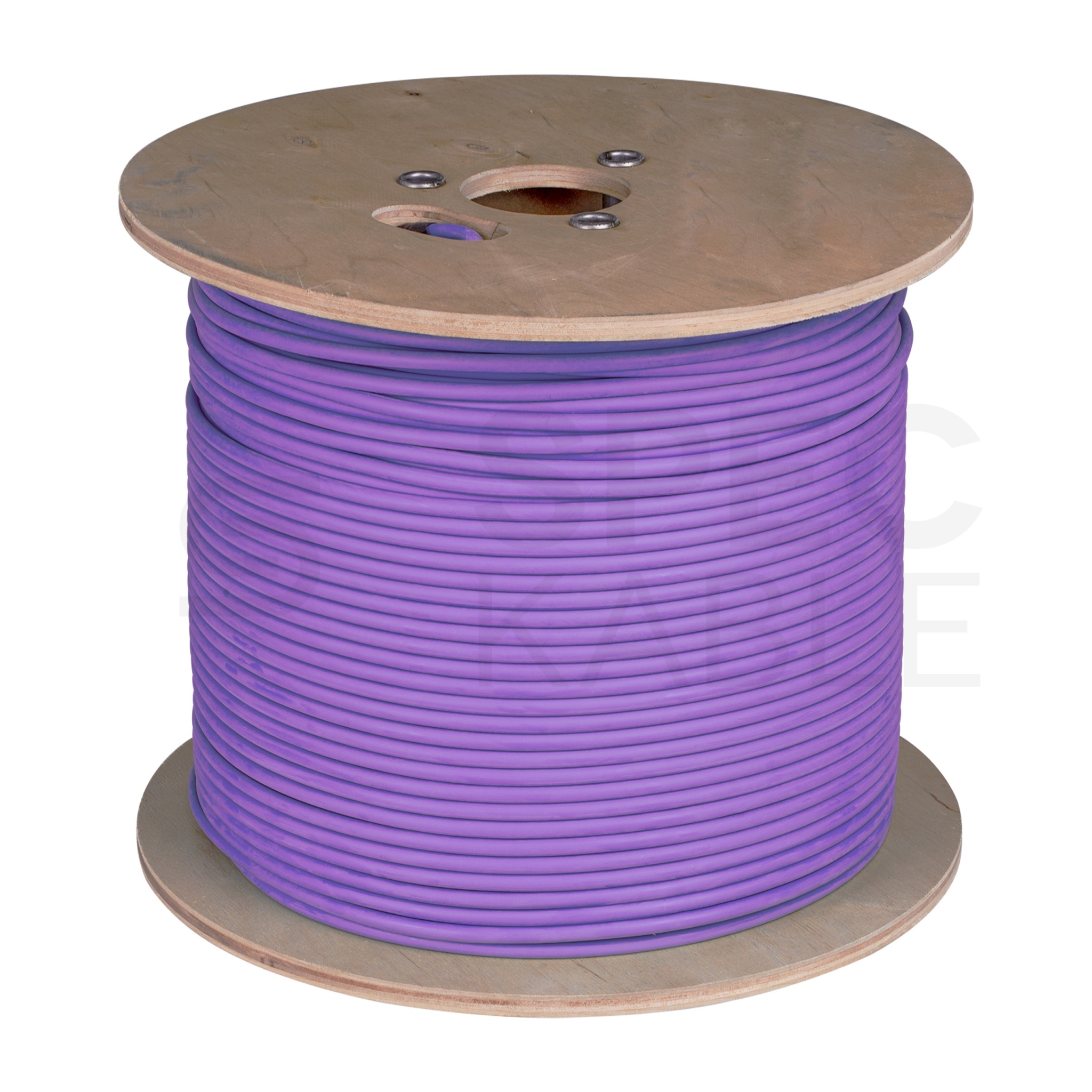

• Masa transportowa (bęben 500 m): 29,4 kg
• Tolerancja długości kabla: ± 5%

Parametry elektryczne (przy 20°C):

• Impedancja falowa: 1–250 MHz: 100 ± 15 Ω / 250–500 MHz: 100 ± 22 Ω
• Rezystancja przewodnika [Ω/100m]: 9,38
• Rezystancja pętli DC zwarcia [Ω/100m]: 19
• Niezrównoważenie rezystancji (max) [%]: 5,0
• Nierówność pojemności (max) [pf/100m]: 330
• Rezystancja pętli [Ω/100m]: 19
• Napięcie znamionowe (Vdc): < 80 V
• Współczynnik propagacji sygnału (NVP): 74%
• Maksymalne przesunięcie opóźnienia (delay skew) [ns/100 m]: < 45

O producencie:

Firma Molex od ponad 30 lat dostarcza firmom z całego świata wysokiej jakości rozwiązania z dziedziny przesyłania sygnału głosu, danych i obrazu wideo przez przewody miedziane, światłowodowe oraz bezprzewodowo, a marka Molex Premise Networks (obecnie Molex Connected Enterprise Solutions) stała się synonimem wysokiej jakości, innowacyjności i trwałości.

Rozbudowane portfolio produktów oraz podejście koncentrujące się na usługach doradczych odegrały zasadniczą rolę w odniesieniu przez firmę sukcesu na skalę globalną – dzięki temu takie rozwiązania stosuje coraz więcej liczących się firm z całego świata.
