Kabel najwyższej jakości, z solidną powłoką nierozprzestrzeniającą płomienia LSOH / LSZH, grubymi żyłami w 100% miedzianymi i bardzo dobrymi parametrami transmisyjnymi.
Zastosowanie:
Podwójnie ekranowany kabel S/FTP kategorii 7A (każda para indywidualnie ekranowana oraz dodatkowy wspólny ekran dla czterech par wykonany z oplotu) jest uzupełnieniem ekranowanych rozwiązań PowerCat 6 STP oraz PowerCat 6A STP (z pewnymi ograniczeniami). Kabel spełnia wymagania kategorii 7A w paśmie do 1000MHz wg. IEC 61156-5 (zgodnie z ISO/ IEC 11801 2nd edition).

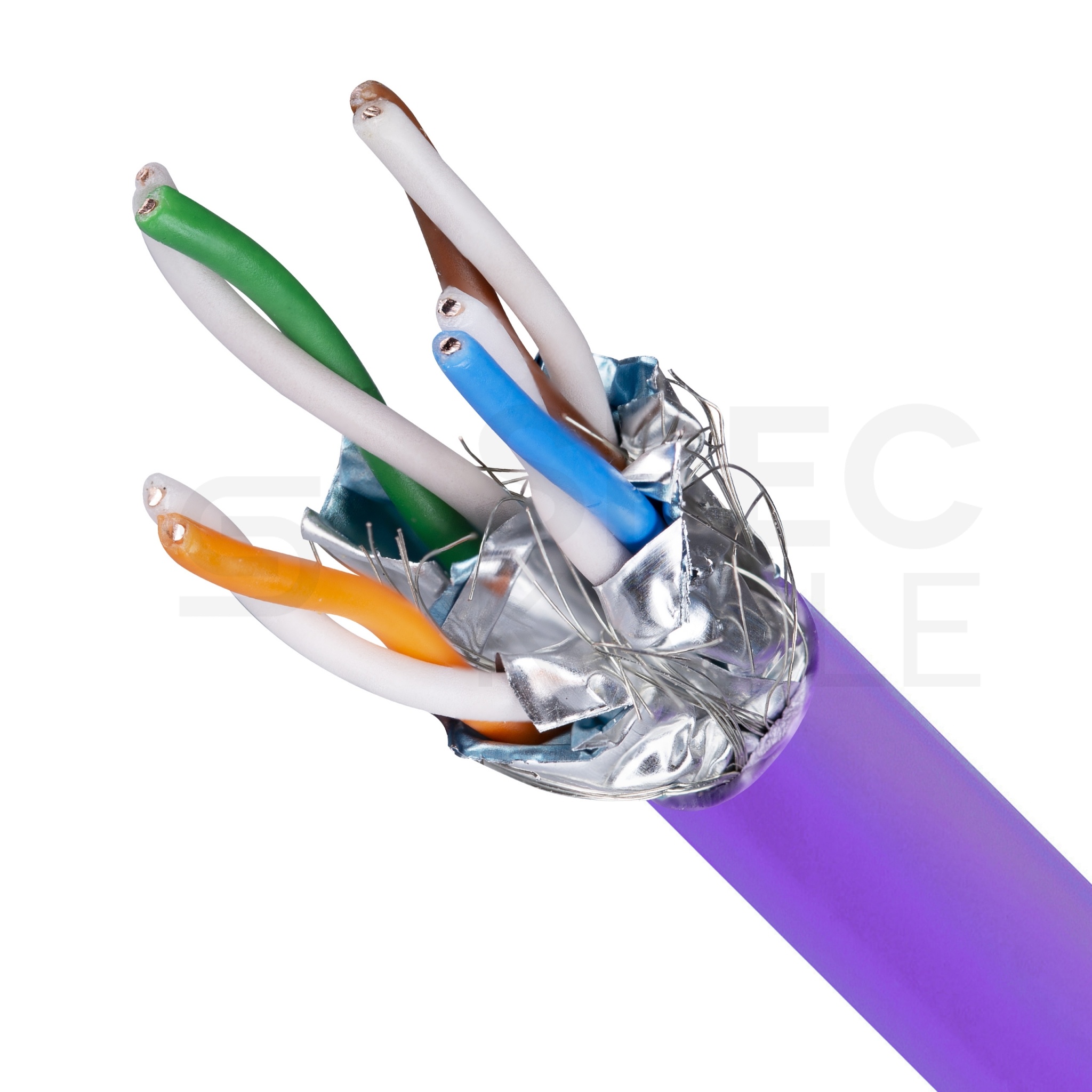

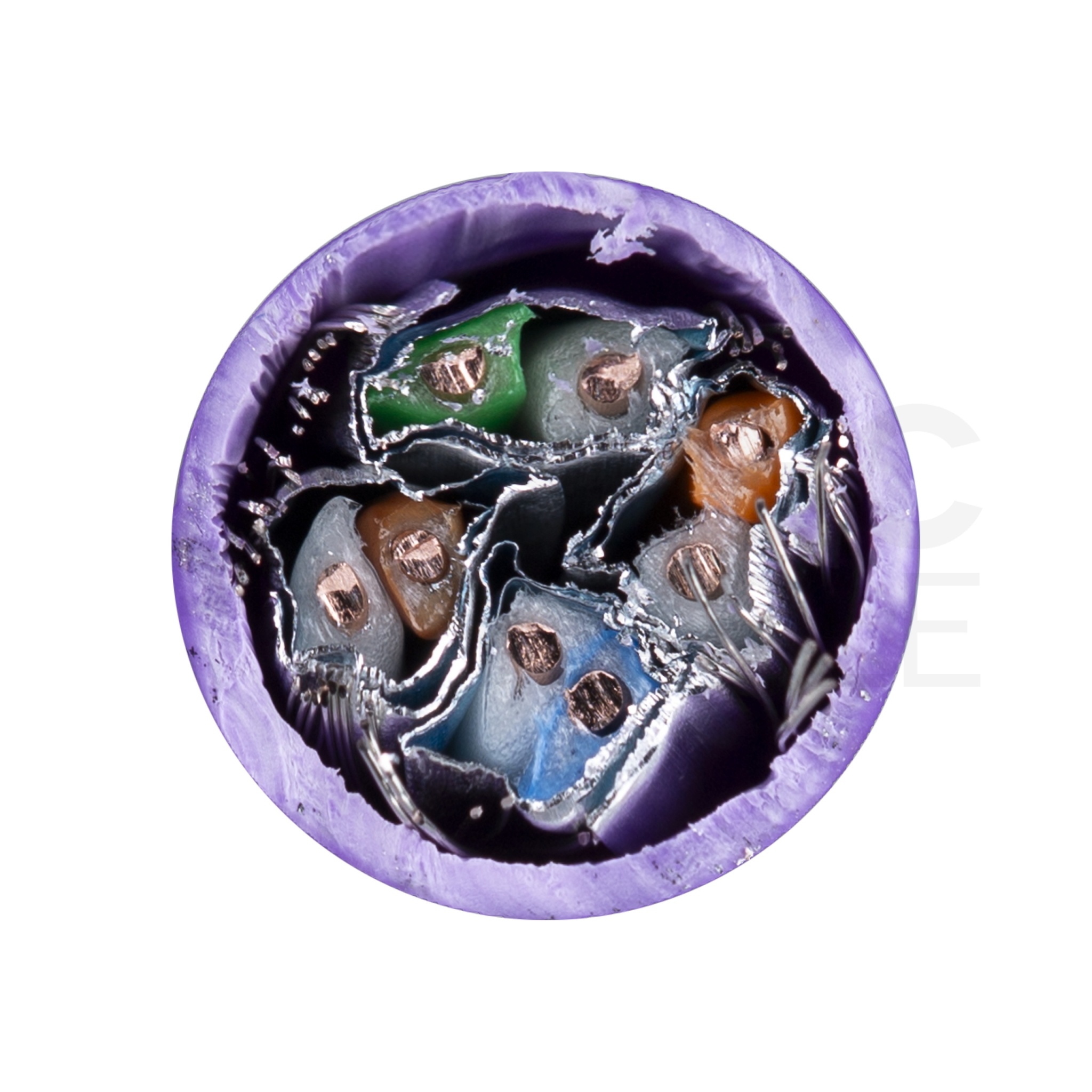

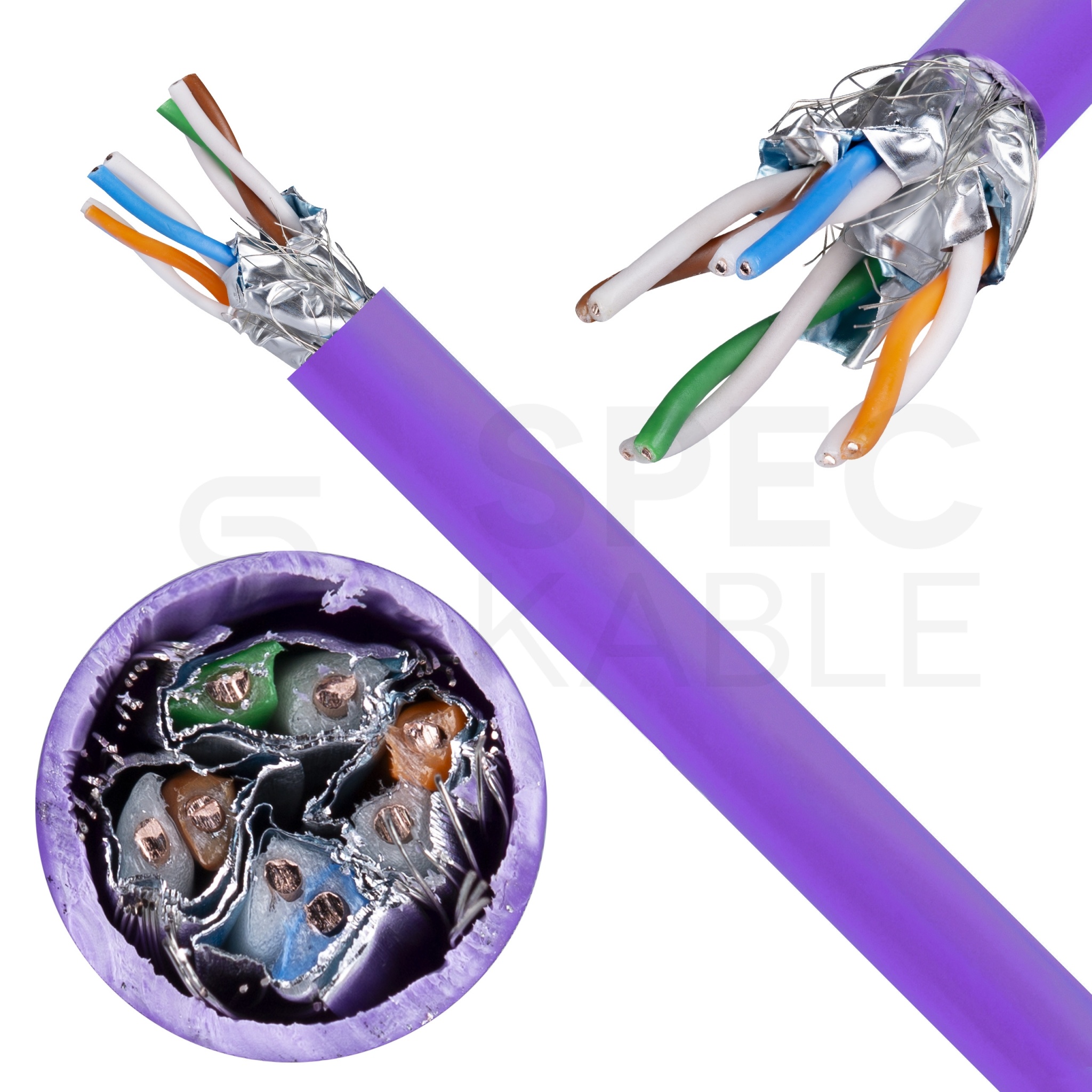

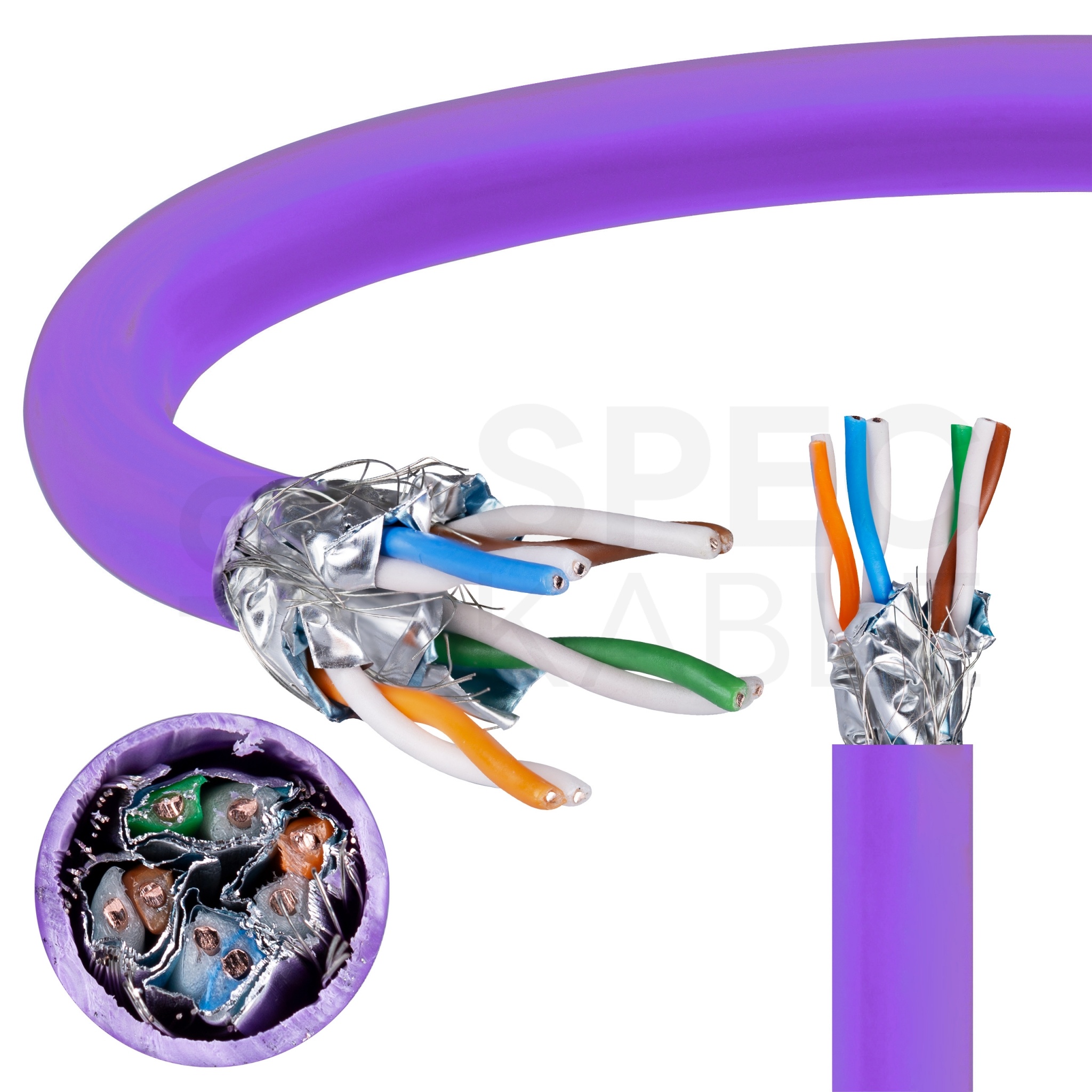

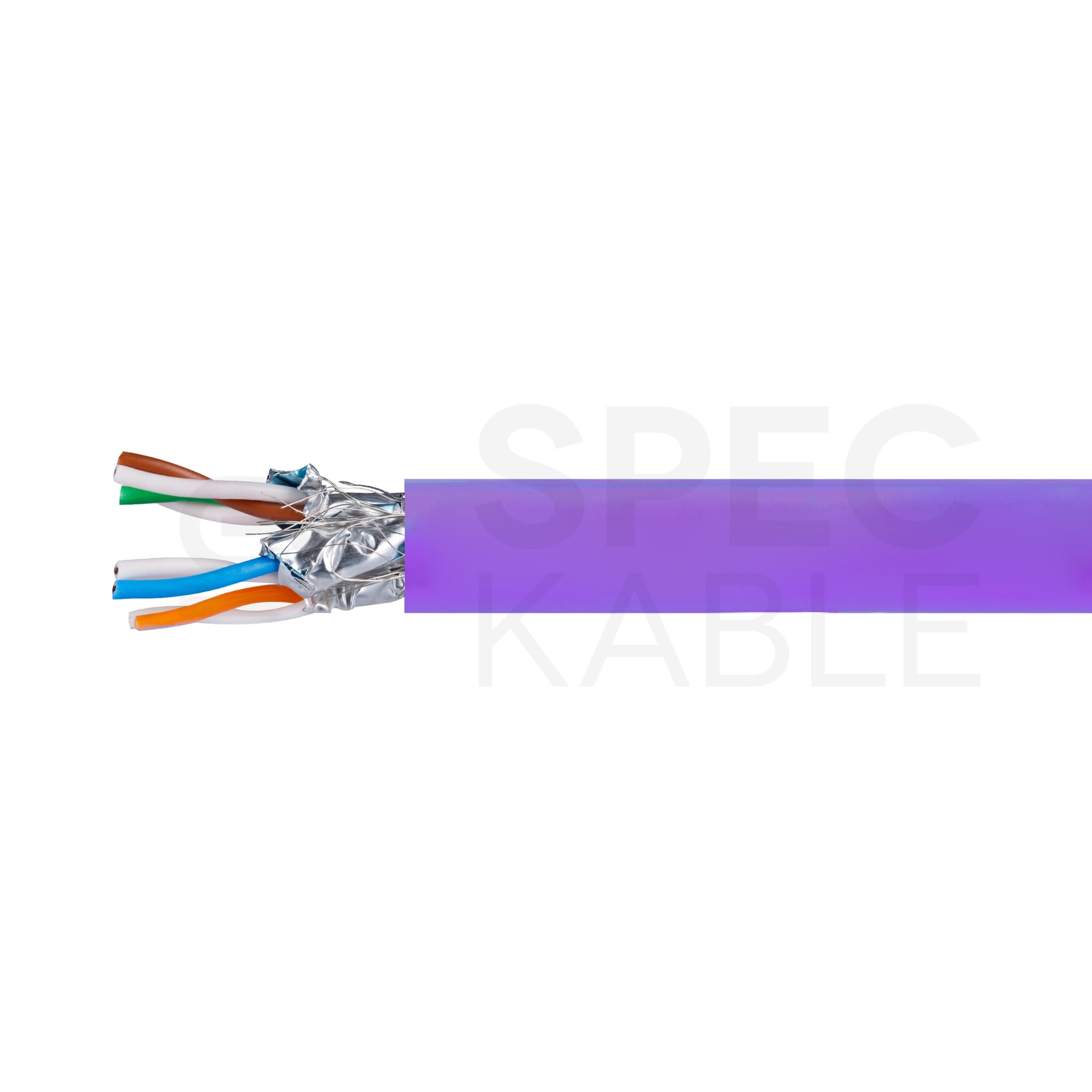

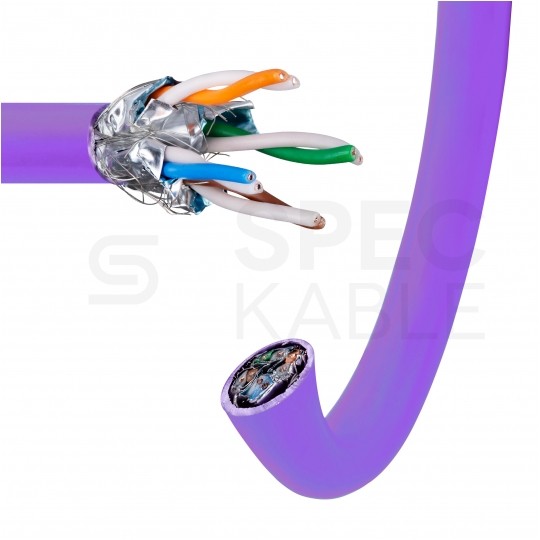

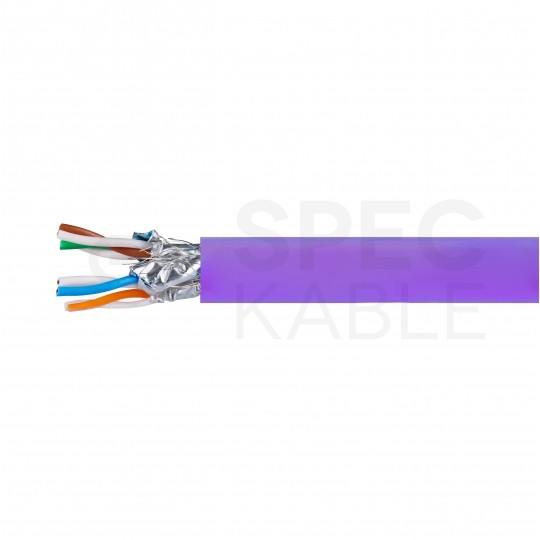

Każda para w kablu posiada indywidualny ekran wykonany z folii aluminiowej lakierowanej, 4 ekranowane pary są wzajemnie skręcone i osłonięte dodatkowym ekranem wykonanym z oplotu z drutu miedzianego pokrytego cyną oraz powłoką zewnętrzną. Taka konstrukcja zapewnia doskonałe parametry PowerSum NEXT, PowerSum ELFEXT oraz NEXT. Dodatkowo eliminuje problemy związane z parametrem Alien NEXT (tzw. przesłuchem zbliżnym pomiędzy sąsiednimi kablami w wiązce), przez co jest idealnym medium dla aplikacji 10G. Produkt jest przeznaczony do instalowanie w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych.

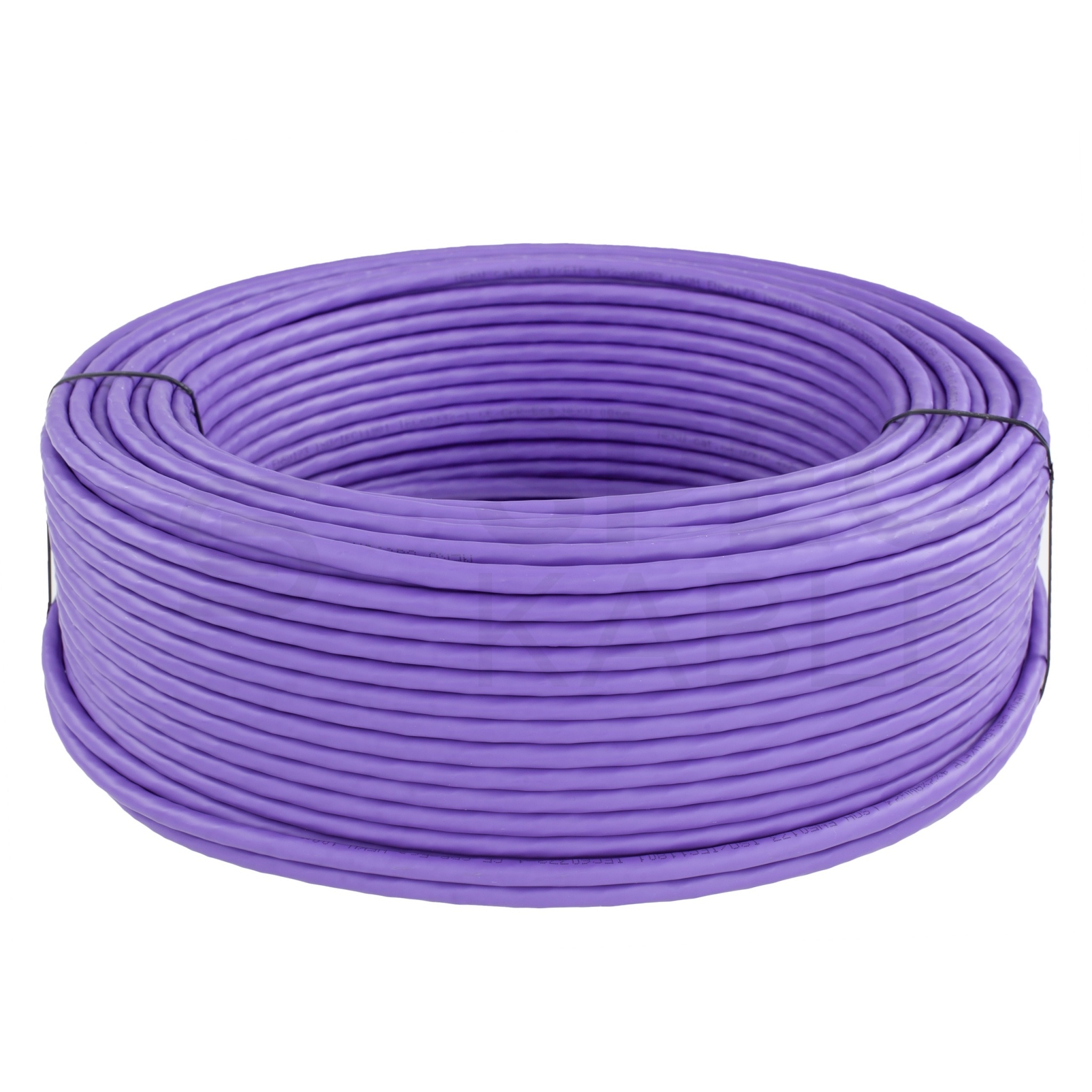

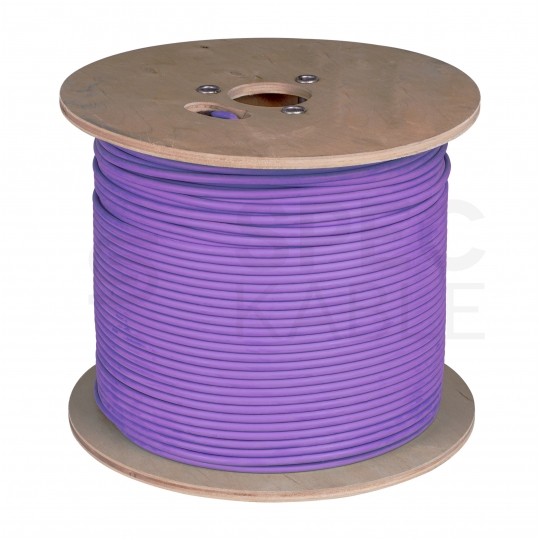

Powłoka kabla wykonana jest z niepalnego (tj. samogasnącego) tworzywa o statusie LS0H (Low Smoke Zero Halogen) zgodnego z IEC 60332-1. Mała średnica zewnętrzna kabla, wysoka elastyczności i doskonałe parametry transmisyjne należą do głównych zalet produktu. Kabel odcinany jest z 500m odcinków nawijanych na drewniane szpule, które ułatwiają prace instalacyjne oraz minimalizują zgięcia/naprężenia w kablu.
O producencie:
Firma Molex od ponad 30 lat dostarcza firmom z całego świata wysokiej jakości rozwiązania z dziedziny przesyłania sygnału głosu, danych i obrazu wideo przez przewody miedziane, światłowodowe oraz bezprzewodowo, a marka Molex Premise Networks (obecnie Molex Connected Enterprise Solutions) stała się synonimem wysokiej jakości, innowacyjności i trwałości.
Rozbudowane portfolio produktów oraz podejście koncentrujące się na usługach doradczych odegrały zasadniczą rolę w odniesieniu przez firmę sukcesu na skalę globalną – dzięki temu takie rozwiązania stosuje coraz więcej liczących się firm z całego świata.
| CHARAKTERYSTYKA TECHNICZNA |
| Rodzaj kabla: | S/FTP |
| Kategoria: | 7A |
| Częstotliwość: | 1200 MHz |
| Przepustowość: | > 10 Gb/s |
| Przekrój: | 4 x 2 x 0,57 mm |
| Żyły: | miedziane jednodrutowe o średnicy 0,57 mm (23AWG) |
| Średnica przewodnika w izolacji: | nom. 1,0 mm |
| Kolory izolacji żył: | zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą |
| Ośrodek: | cztery pary żył skręcone w ośrodek |
| Ekranowanie: | tak, wielowarstwowe w postaci ekranu ogólnego umieszczonego na ośrodku kabla oraz indywidualnego ekranu na każdej parze |
| Typ ekranu: | pary ekranowane folią aluminiową lakierowaną zapewniajacą 100% pokrycia, pod którą znajduje się żyła uziemiająca wykonana z ocynowanej miedzi, ośrodek dodatkowo ekranowany oplotem wykonanym z miedzianych drutów pokrytych cyną |
| Powłoka: | tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH) |
| Kolor powłoki: | fioletowy (RAL 4005) |
| Klasyfikacja ogniowa: | Dca-s1a,d1,a1 |
| Zastosowanie: | Kabel jest przeznaczony do instalowanie w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych a dzięki eliminacji problemów związanych z parametrem Alien NEXT jest idealnym medium dla aplikacji 10G. |
| WŁAŚCIWOŚCI MECHANICZNE |
| Promień zgięcia: | podczas instalacji: 8 x Ø zewnętrzna przewodu
w czasie pracy: 4 x Ø zewnętrzna przewodu |
| Max. siła ciągnienia: | 100 N |
| Średnica zewnętrzna: | ≤ 7,2 mm |
| Waga: | 26 kg |
| Zakres temp. podczas pracy: | -20°C do +60°C |
| Zakres temp. podczas układania: | 0°C do +50°C |
| WŁAŚCIWOŚCI ELEKTRYCZNE |
| Impedancja charakterystyczna w zakresie częstotliwości: | 1 - 1200 MHz: 100 ± 5 Ω |
| Rezystancja: | max. 93 Ω/km |
| Tolerancja rezystancji: | ≤ 2% |
| Pojemność przy 1kHz: | nom.45 pF/m |
| Asymetria pojemności torów transmisyjnych względem ziemi przy 1kHz (max): | 1500 pF/km |
| Max. napięcie: | 72 Vdc |
| Prędkość propagacji NVP: | 77-80% - nadrukowane na otulinie kabla |
| Kąt opóźnienia: | ≤ 15 ns/100m |
| Rezystancja izolacji (500V): | ≥ 500 MΩ•km |
| Tłumienność: | IEC 61156-5 TYPE I |
| Skuteczność ekranowania w zakresie częstotliwości: | 30 - 1000 MHz: ≥ 60 dB |
| Impedancja transferowa: | IEC 61156 Grade 1 |
| Tłumienność odbiciowa (RL) w danym zakresie częstotliwości: | 10 MHz: ≥ 25,0 dB
100 MHz: ≥ 20,1 dB
250 MHz: ≥ 17,3 dB
250 MHz: ≥ 17,3 dB
600 MHz: ≥ 17,3 dB
1000 MHz: ≥ 15,1 dB
1200 MHz: ≥ 14,3 dB |
| Spełnione normy: | IEC 611565 (zgodnie z ISO/IEC 11801 2nd edition) dla kategorii 7A
TIA568C.2 dla kategorii 6 i 6A
ISO/IEC 11801 Ed. 2.2:2011
PN-EN50173:2011
IEC 60332-1
IEC 60754 (gaz)
IEC 61034 (dym)
EN 50575:2014+A1:2016 |
