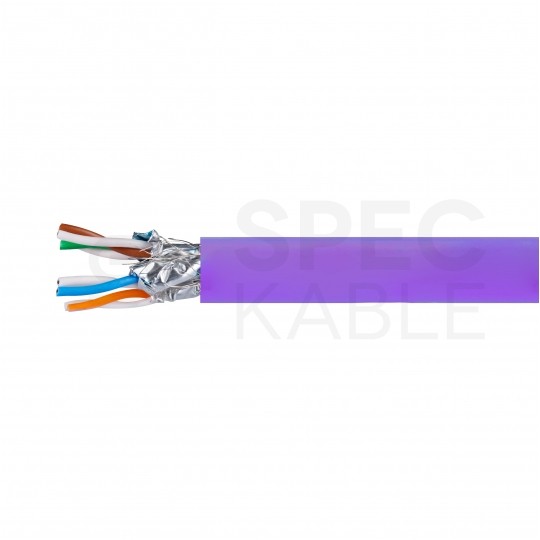

Kabel sieciowy S/FTP kat.7A skrętka 4x2x0,58mm wewnętrzny B2ca bezhalogenowy LSOH fioletowy Molex

Kabel sieciowy S/FTP kat.7A skrętka 4x2x0,58mm wewnętrzny B2ca bezhalogenowy LSOH fioletowy Molex

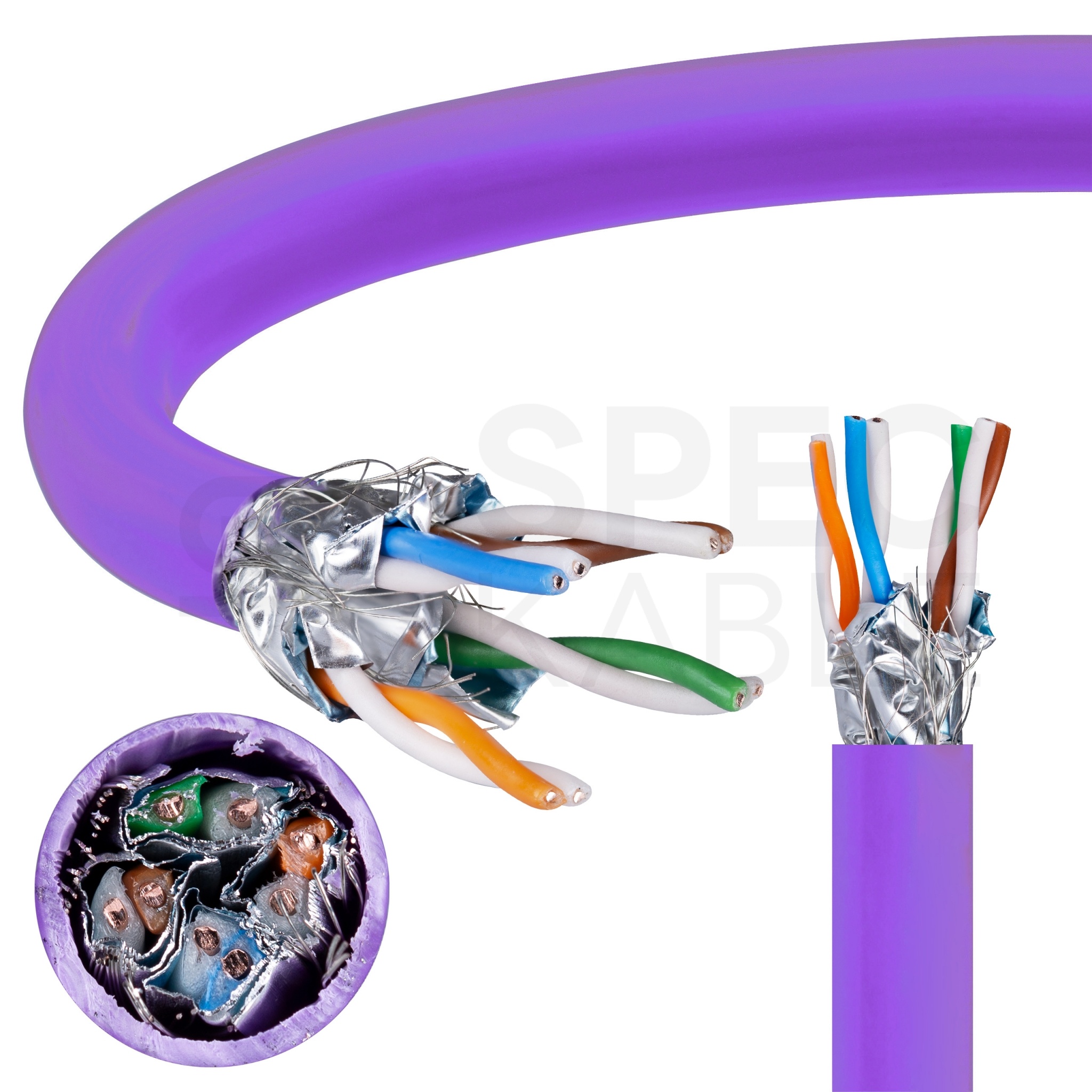

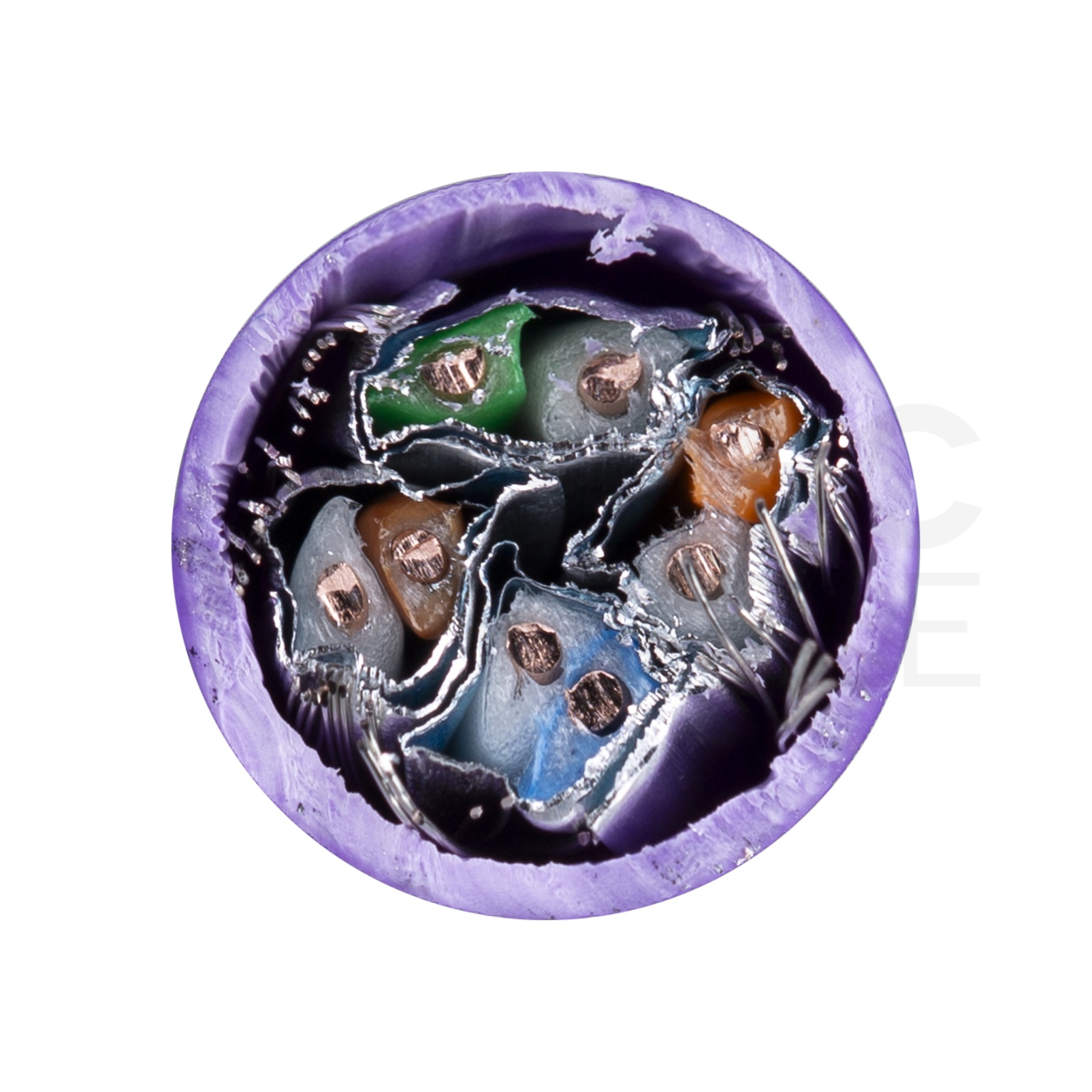

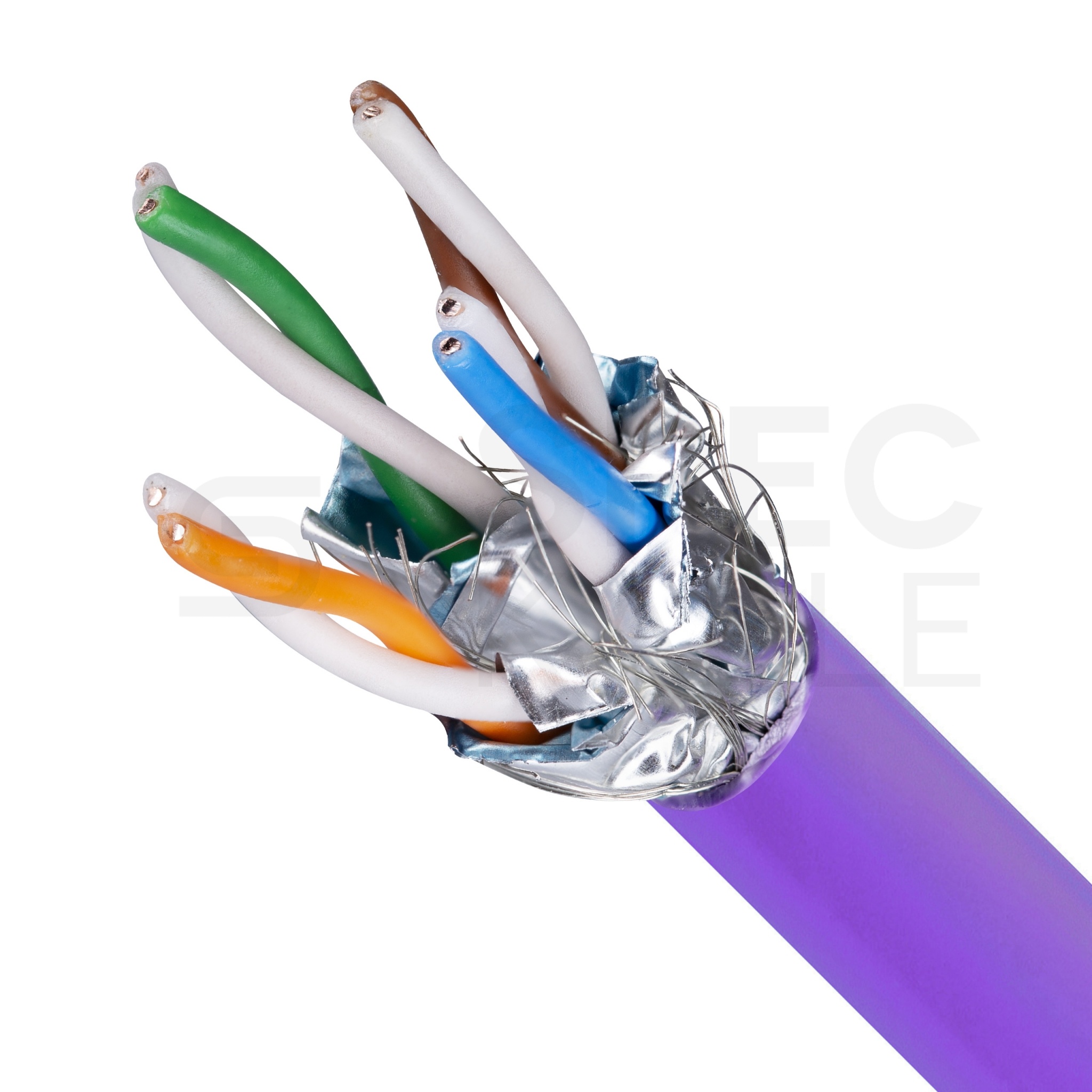

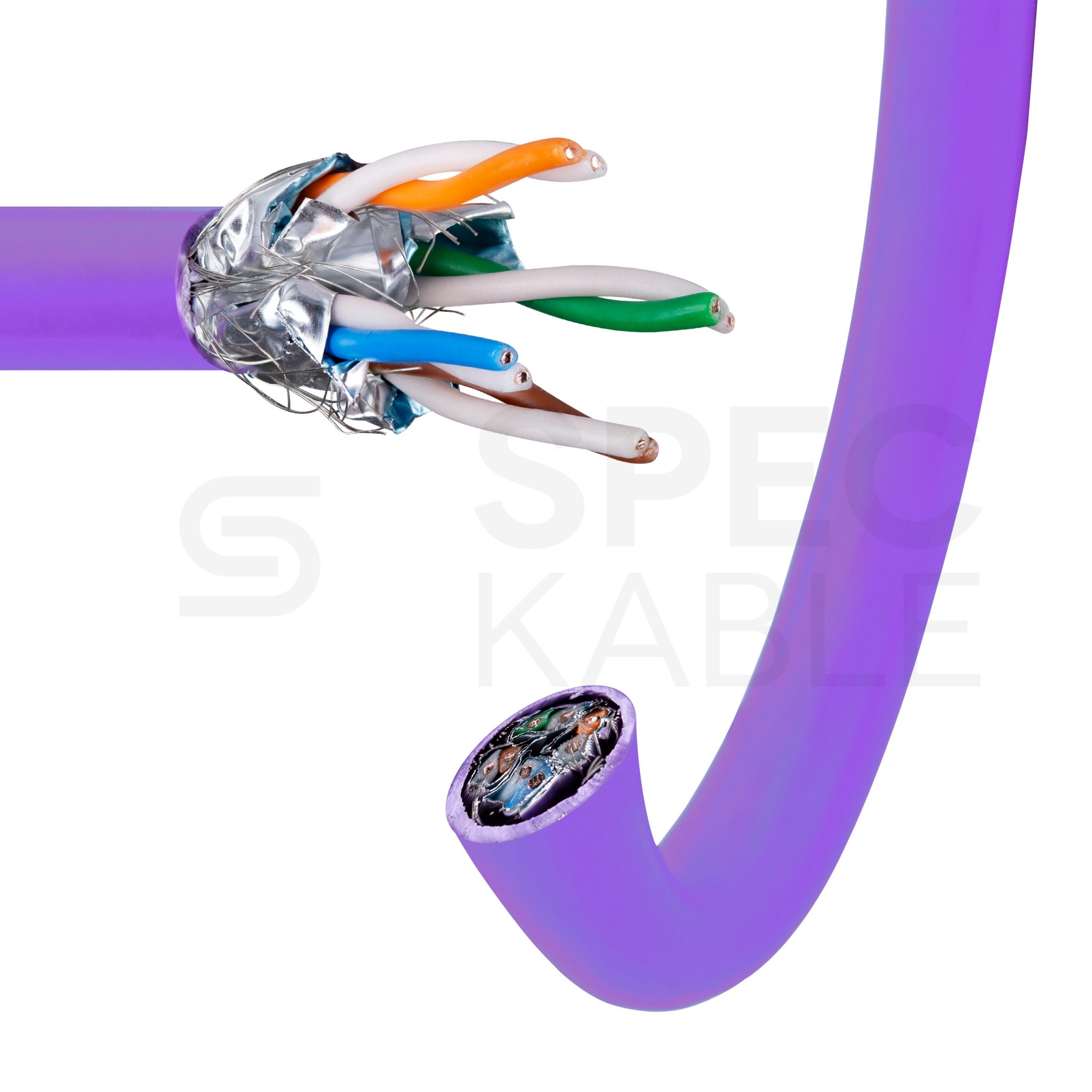

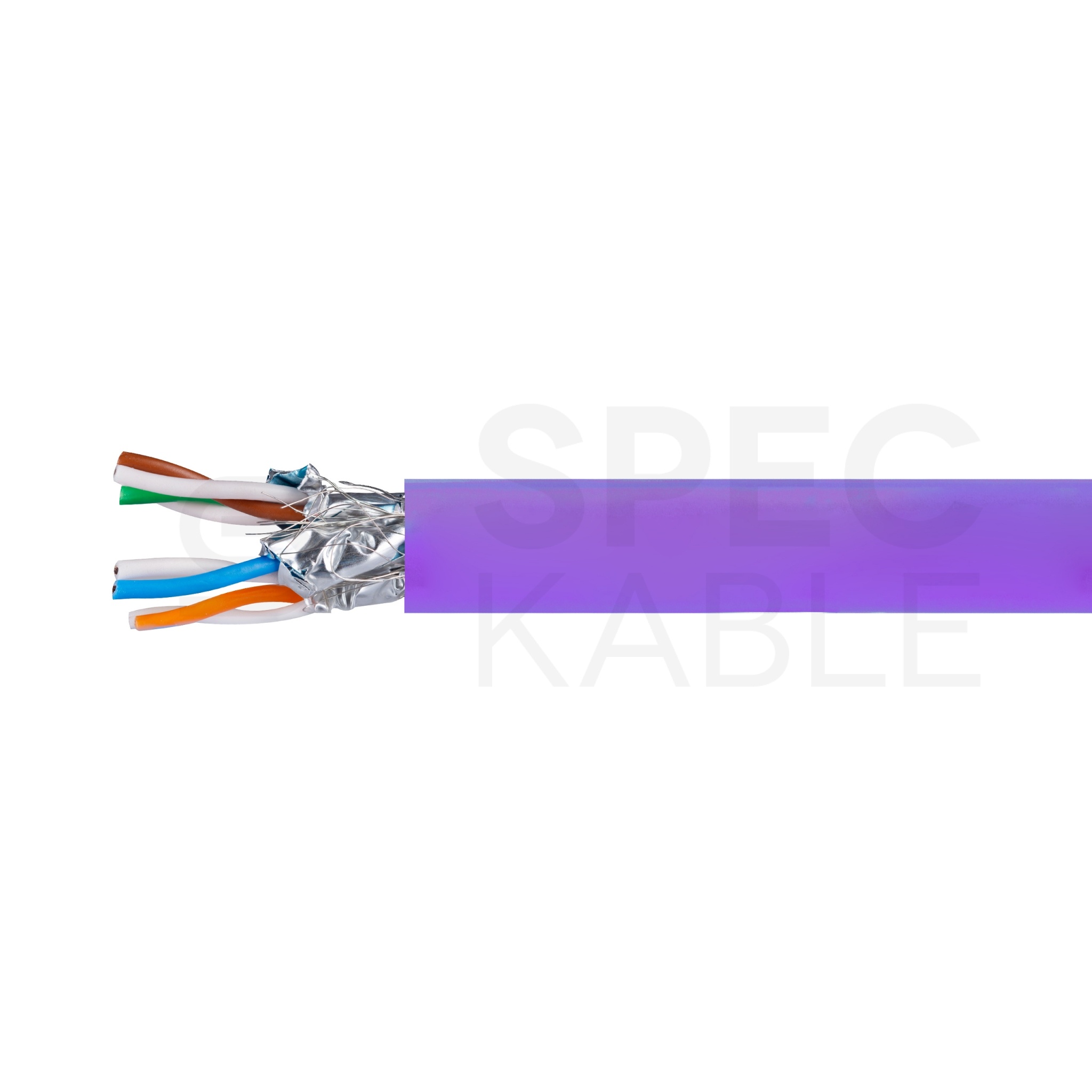

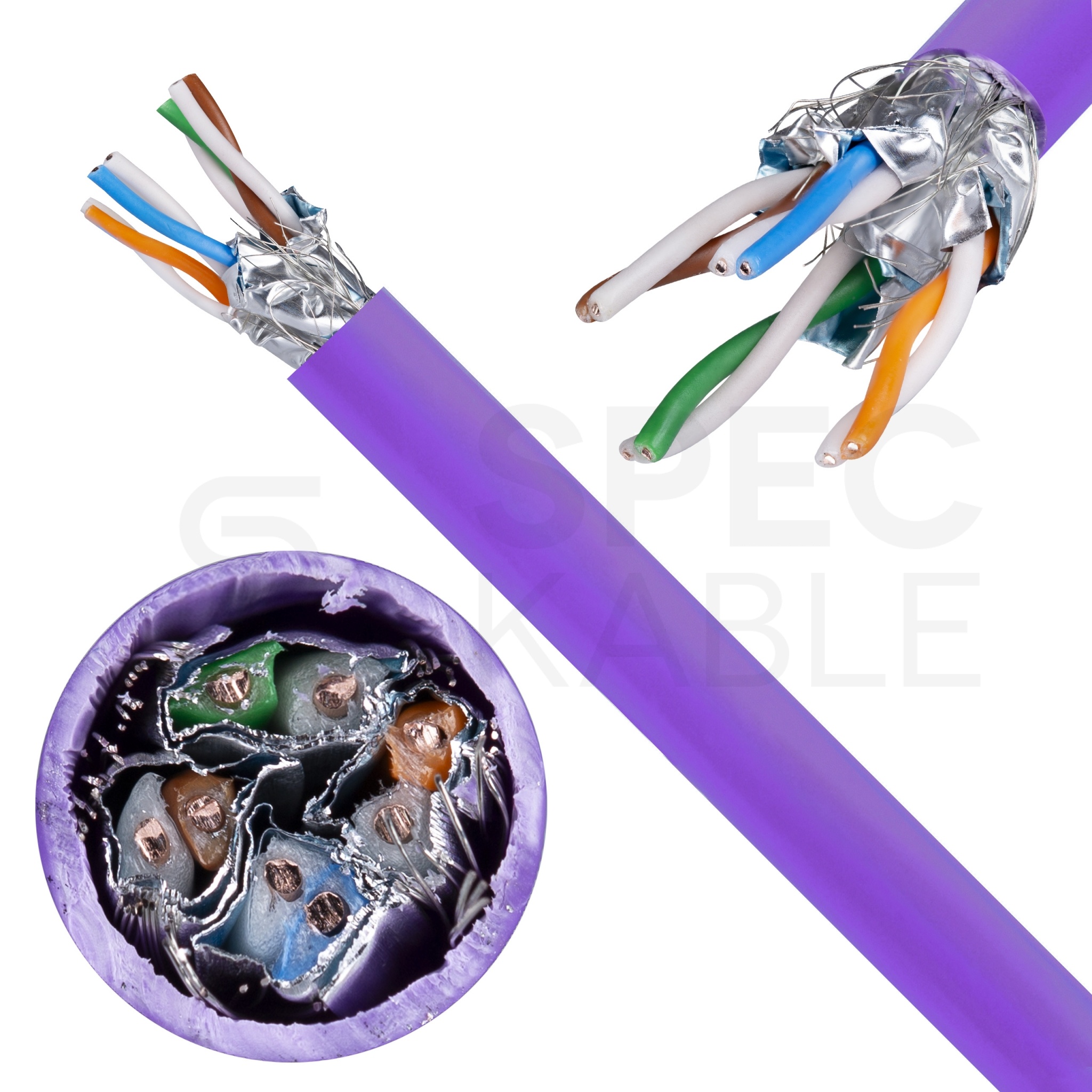

Kabel ekranowany Molex kat.7A S/FTP został zaprojektowany specjalnie do obsługi sieciowych aplikacji transmisji danych o wysokiej przepustowości. Konstrukcja przewodu obejmuje cztery pary skrętek, z których każda jest indywidualnie ekranowana folią, oraz oplot z cynowanej miedzi. Kabel został opracowany w celu minimalizacji przesłuchów obcych (ang. alien crosstalk) oraz zapewnienia doskonałej ochrony przed zakłóceniami elektromagnetycznymi (EMI).

Kabel kategorii 7A stanowi element uzupełniający system Molex PowerCat 6A. Spełnia wymagania transmisyjne standardu kategorii 7A dla pasma 1000 MHz oraz jest testowany do częstotliwości 1,2 GHz.

Cechy i zalety:

• Zgodność z wymaganiami transmisyjnymi kategorii 7A
• Testowany do 1200 MHz
• Doskonała izolacja sygnału
• Ulepszona wydajność dzięki konstrukcji 4-parowej S/FTP (ekran folia + oplot)
• Odporność na przesłuchy obce (alien crosstalk)
• Oznaczenie kolorystyczne dla ułatwienia zakończeń
• Reakcja na ogień – Euroklasa: B2ca-s1a, d1, a1
• Obsługa do 4 złączy z gniazdami KSJ-00079 i KSJ-00088

Normy i zgodność:

Normy handlowe:

• ISO 11801:2017
• IEC 61156-5:2020
• EN 50173:2018
• EN 50288-9-1:2012
• Zgodność z RoHS

Reakcja na ogień:

• Rozporządzenie UE 305/2011 (CPR)
• Euroklasa: B2ca-s1a, d1, a1
• EN 50575:2014+A1:2016

Testy propagacji ognia:

• IEC 60332-1-1:2015
• IEC 60332-1-2:2015
• EN 61034-1 & 2:2019
• EN 60754-1 & 2:2019

Parametry mechaniczne:

• Średnica żyły przewodzącej: 0,580 ± 0,005 mm
• Materiał żyły: miedź jednodrutowa
• Liczba par: 4
• Średnica zewnętrzna kabla: 7,8 ± 0,5 mm
• Ekran: folia Al/Mylar
• Oplot: miedź cynowana
• Temperatura instalacji: –10°C do +50°C
• Temperatura pracy: –40°C do +75°C
• Temperatura składowania: –20°C do +50°C
• Minimalny promień gięcia: 8 × średnica
• Siła naciągu: ≥ 8,0 MPa
• Powłoka: LSOH (niskodymna, bezhalogenowa)
• Kolor powłoki: fioletowy (RAL 4005)

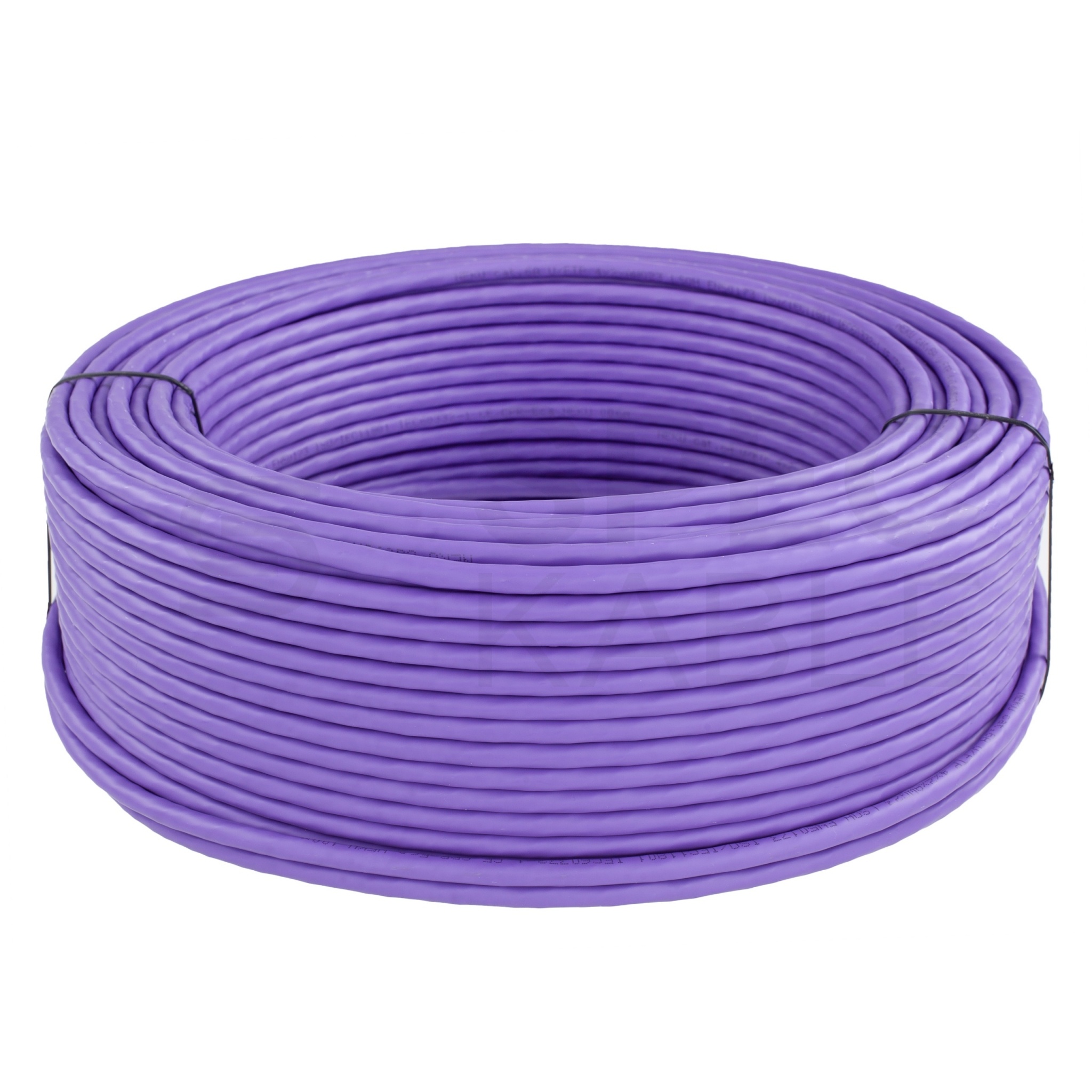

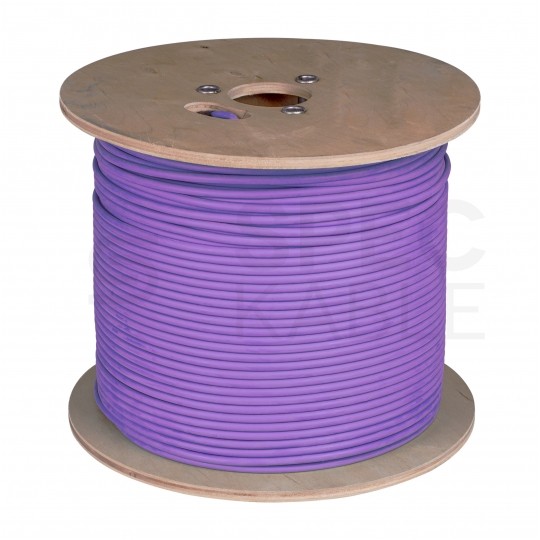

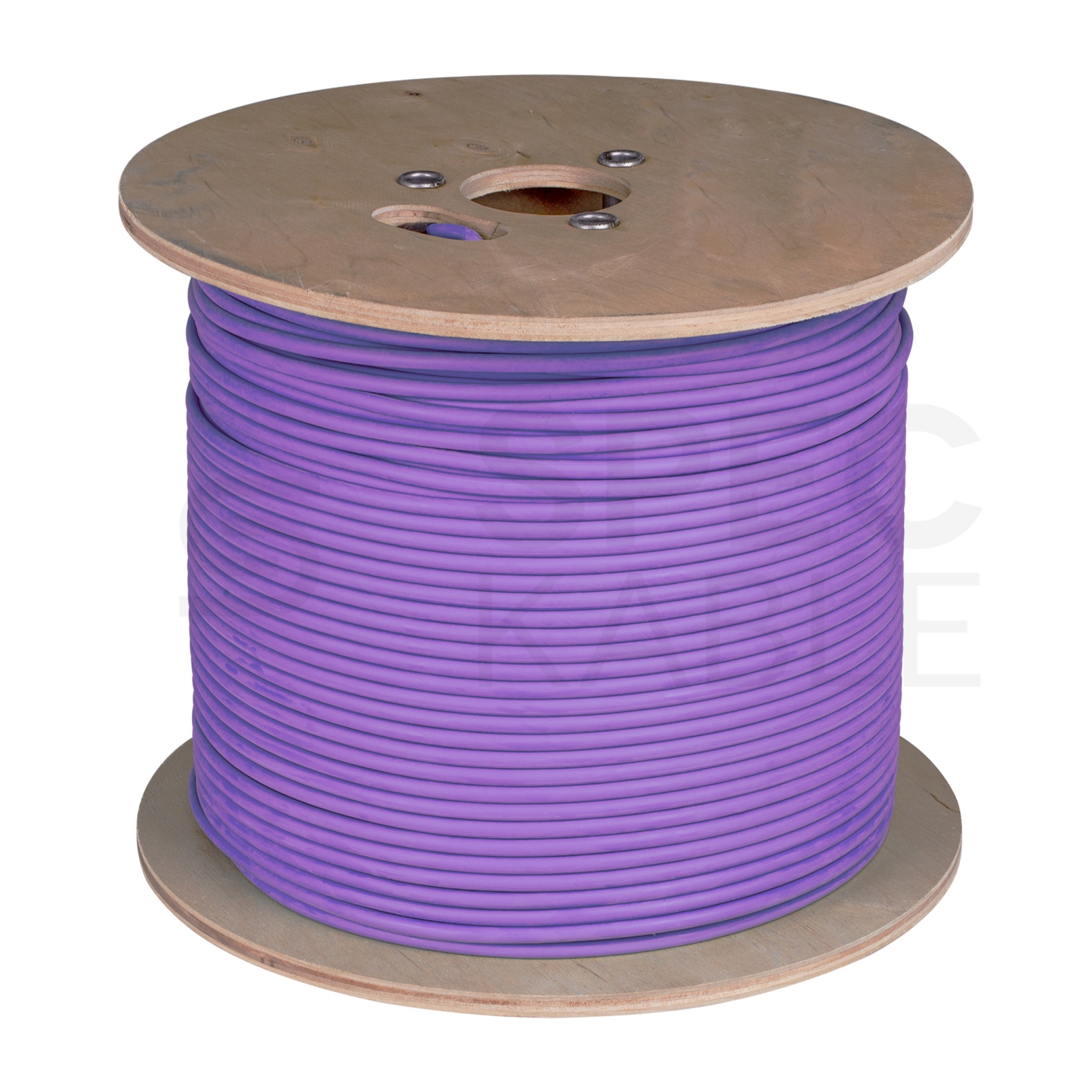

• Masa transportowa (bęben 500 m): 31 kg
• Tolerancja długości kabla: ± 5%

Parametry elektryczne (przy 20°C):

• Impedancja falowa: 1–100 MHz: 100 ± 15 Ω / 100–250 MHz: 100 ± 18 Ω / 250–1000 MHz: 100 ± 25 Ω
• Rezystancja przewodnika (max) [Ω/100 m]: 9,38
• Niezrównoważenie rezystancji (max) [%]: 2,0
• Współczynnik propagacji sygnału (NVP): 74%
• Maksymalne przesunięcie opóźnienia (delay skew) [ns/100 m]: < 25

O producencie:

Firma Molex od ponad 30 lat dostarcza firmom z całego świata wysokiej jakości rozwiązania z dziedziny przesyłania sygnału głosu, danych i obrazu wideo przez przewody miedziane, światłowodowe oraz bezprzewodowo, a marka Molex Premise Networks (obecnie Molex Connected Enterprise Solutions) stała się synonimem wysokiej jakości, innowacyjności i trwałości.

Rozbudowane portfolio produktów oraz podejście koncentrujące się na usługach doradczych odegrały zasadniczą rolę w odniesieniu przez firmę sukcesu na skalę globalną – dzięki temu takie rozwiązania stosuje coraz więcej liczących się firm z całego świata.
