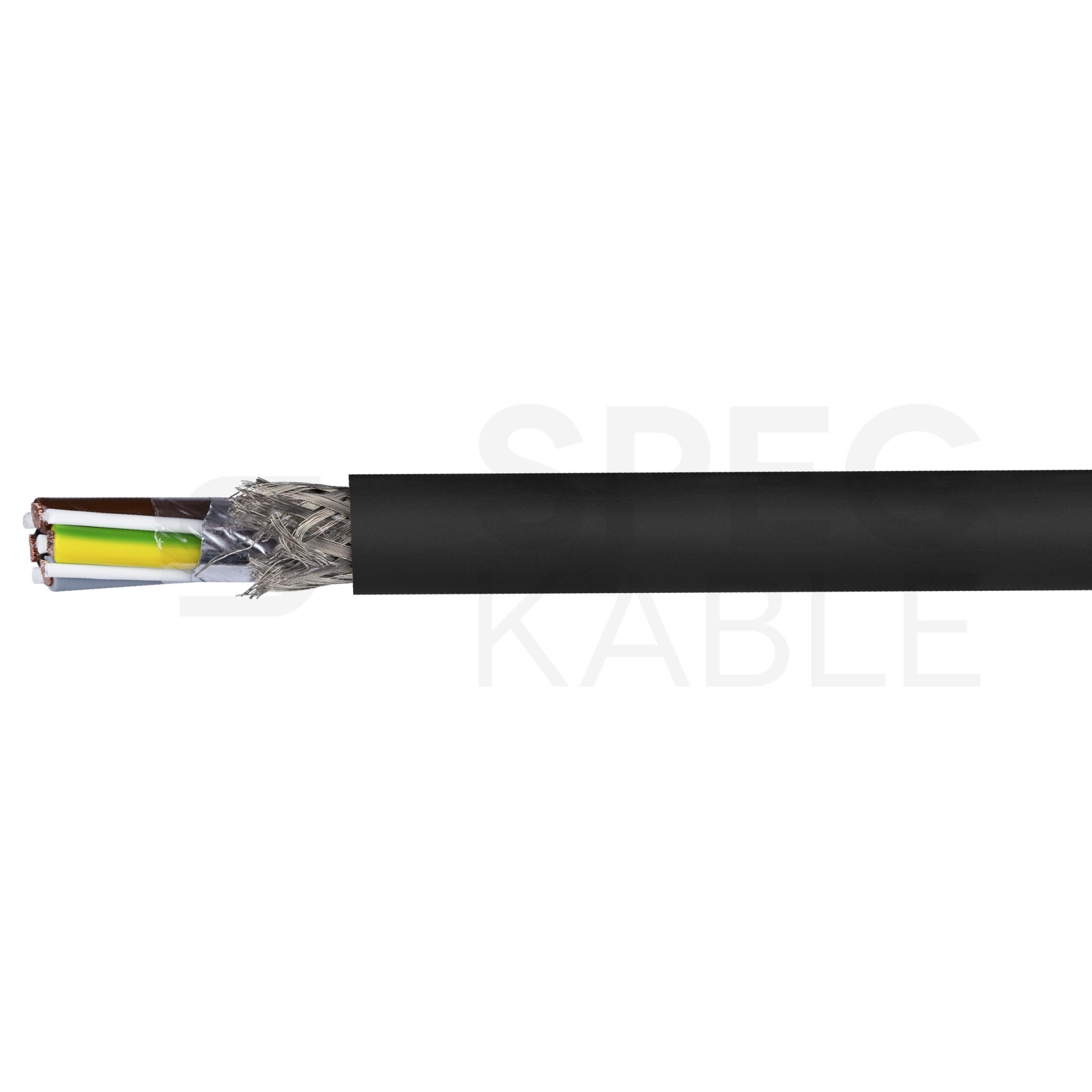

Kabel do falowników ziemny SERVO-EMV-UV 2XSLCYK-J 4x6mm2 czarny 0,6/1kV podwójnie ekranowany EMC linka Helukabel

Przewód do silników, falowników 2XSLCYK-J 4x6mm² 600/1000V ziemny, odporny na UV linka czarny

Helukabel SERVO-EMV-UV-2XSLCYK-J

Wysokiej jakości przewód 2XSLCYK-J, niemieckiej marki Helukabel, na napięcie znamionowe 600/1000V. Przeznaczony do zasilania silników z przemiennikami / przetwornicami częstotliwości (falownikami / inwerterami), wykonany według normy IEC 60502-1.

Jest elastyczny, podwójnie ekranowany, wykazuje kompatybilność EMC, a także charakteryzuje się zwiększoną obciążalnością prądową.

Odporny na promieniowanie UV i warunki atmosferyczne. Może być stosowany do instalacji zewnętrznych i wewnętrznych, z możliwością bezpośredniego zakopania w ziemi.

Dane techniczne:

• Producent: Helukabel
• Indeks: 18191433
• Rodzaj przewodu: SERVO-EMV-UV-2XSLCYK-J
• Liczba i przekrój żył: 4 G 6 mm²
• Napięcie pracy: 600/100 V
• Napięcie testu: 3500 V
• Temperatura pracy (stacjonarnie): -30°C do +90°C
• Minimalny promień gięcia (elastycznie): 15 x Ø przewodu
• Minimalny promień gięcia (ułożenie na stałe): 7,5 x Ø przewodu
• Przybliżona średnica zewnętrzna: 15,3 mm
• Przybliżona waga miedzi: 320 kg/km
• Przybliżona waga kabla: 437 kg/km

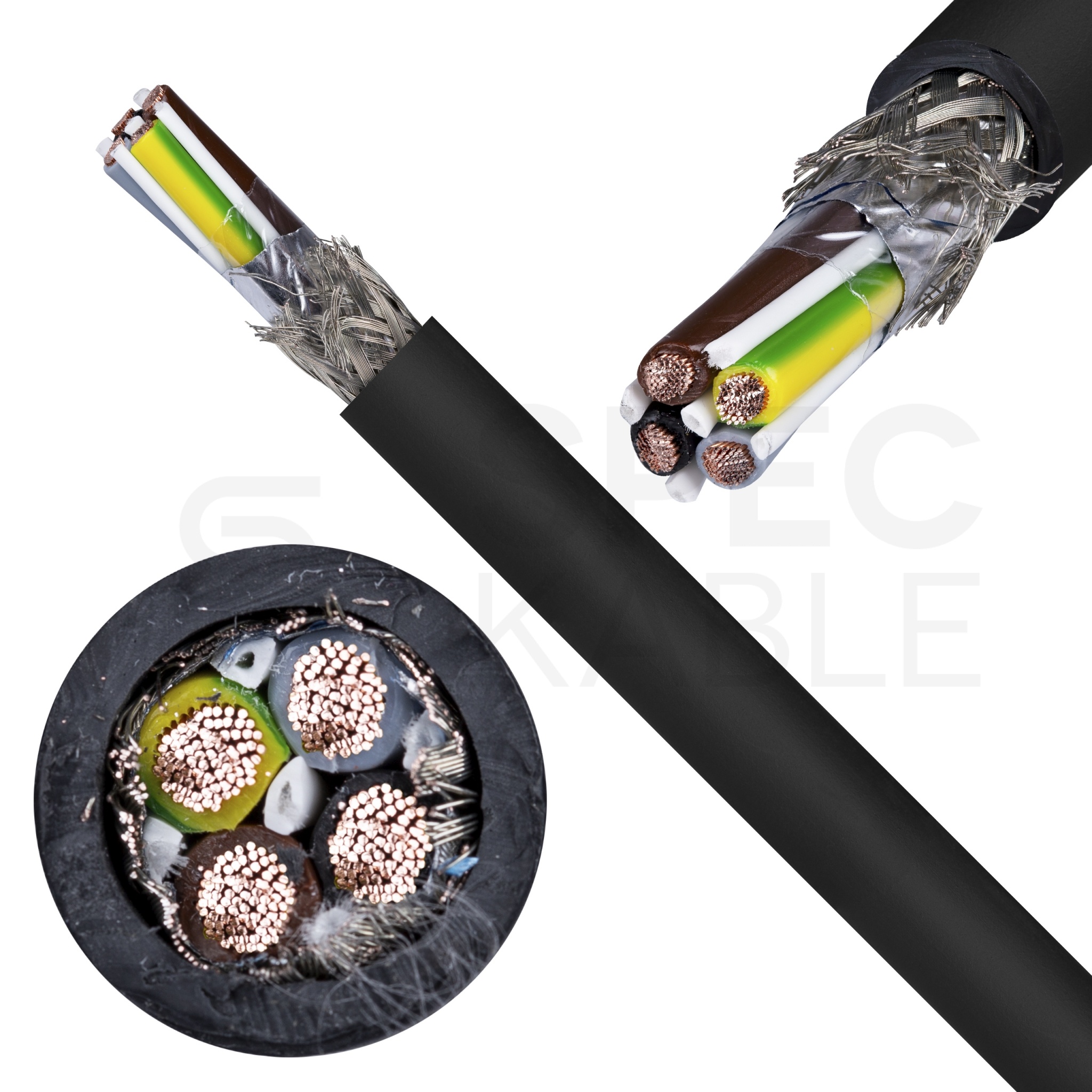

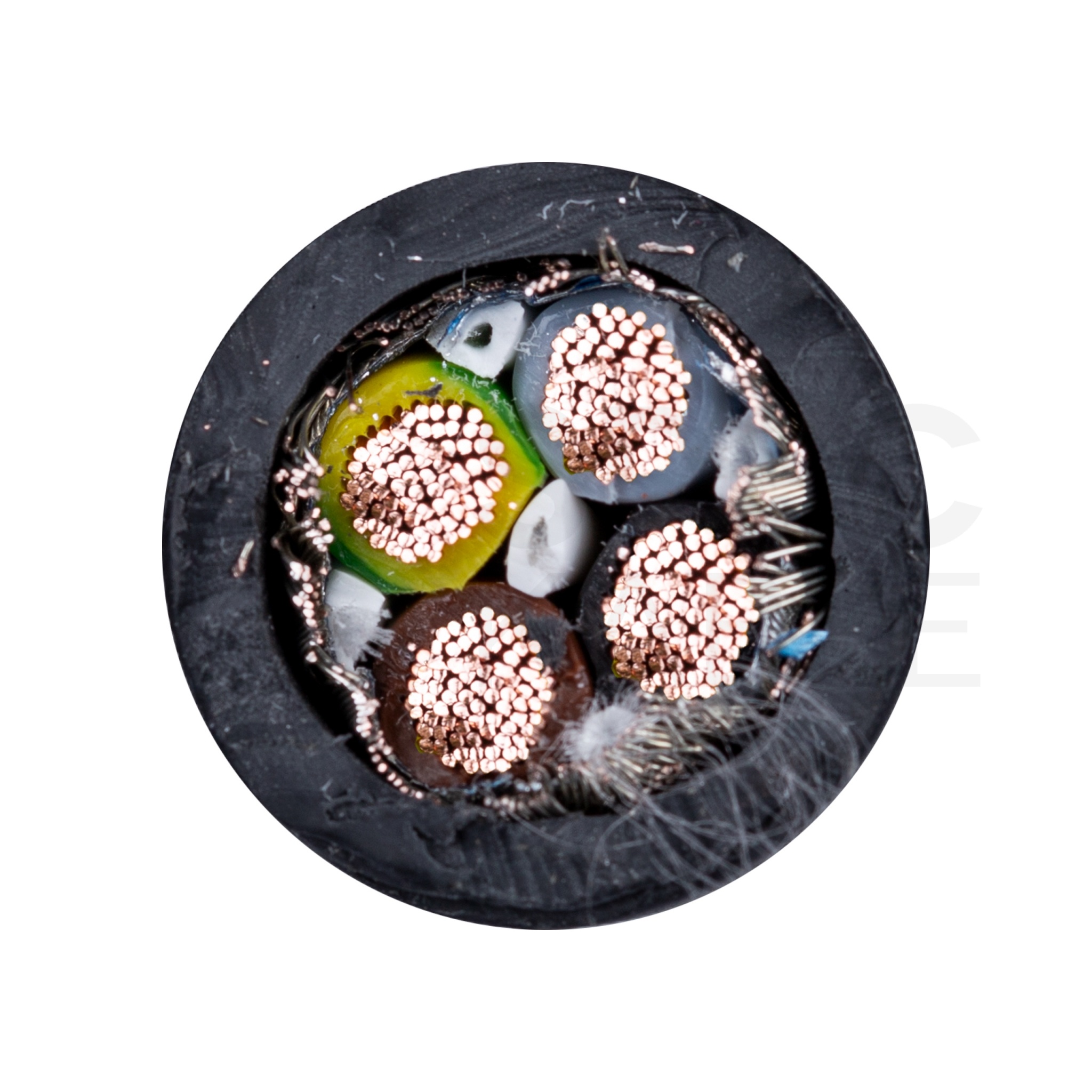

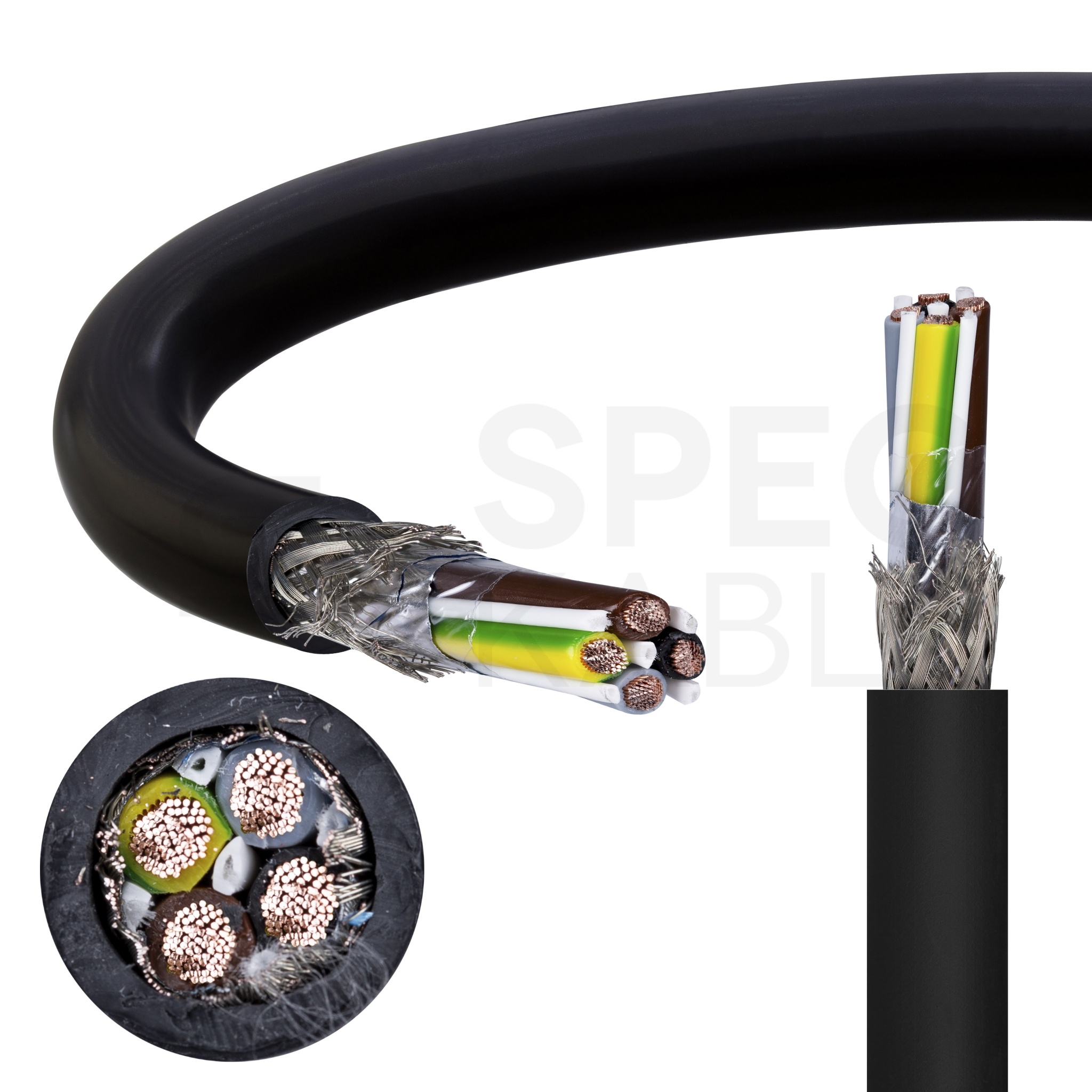

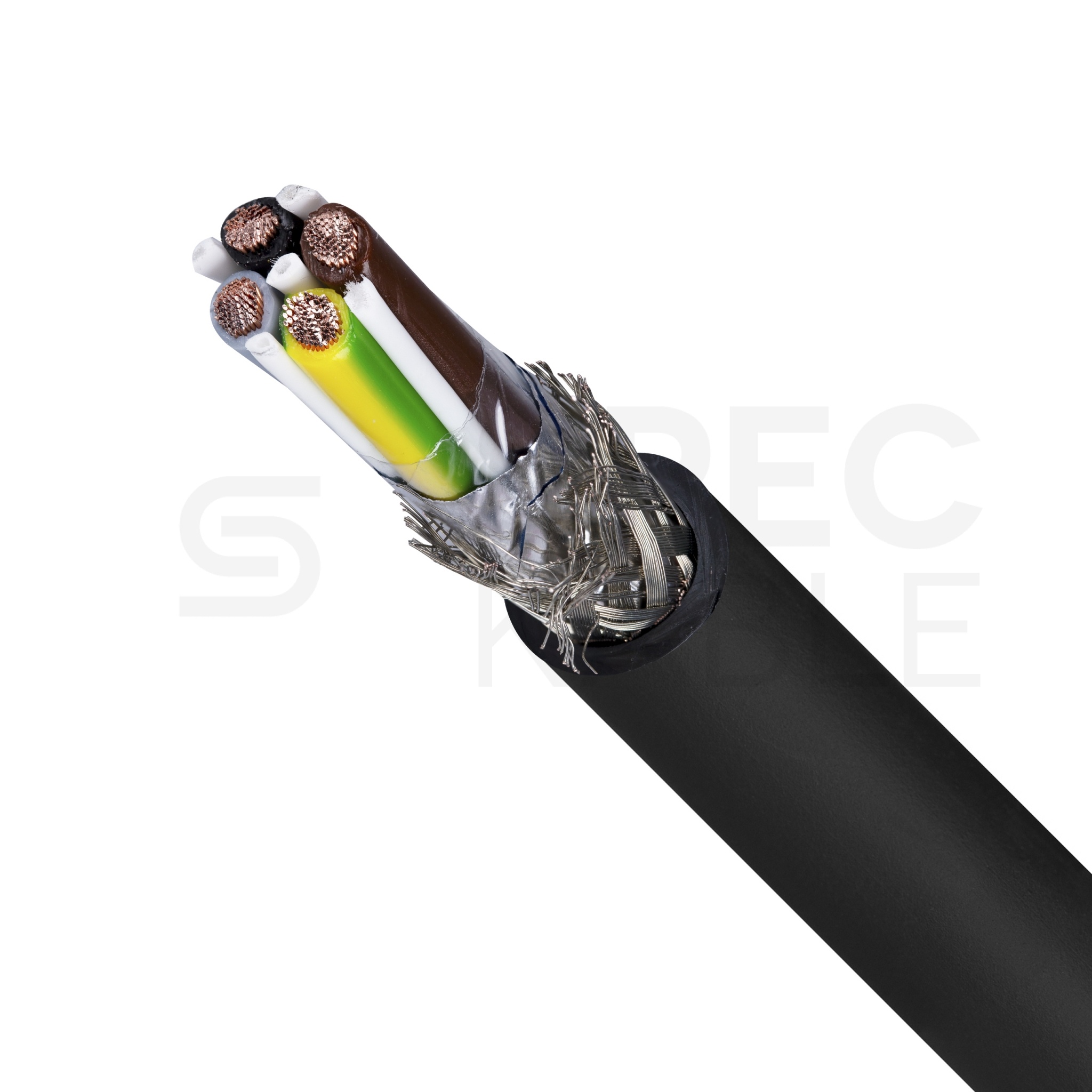

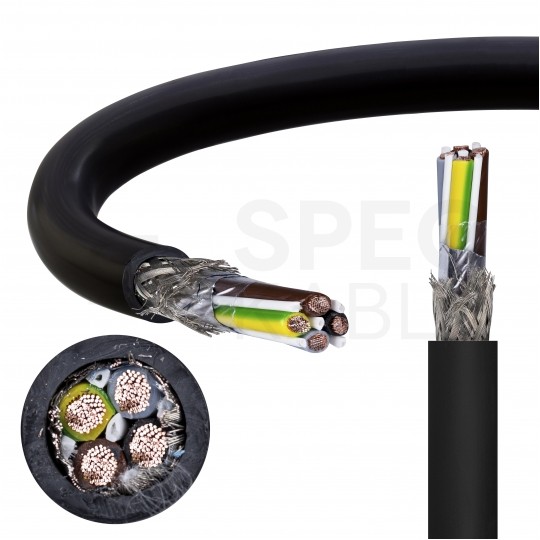

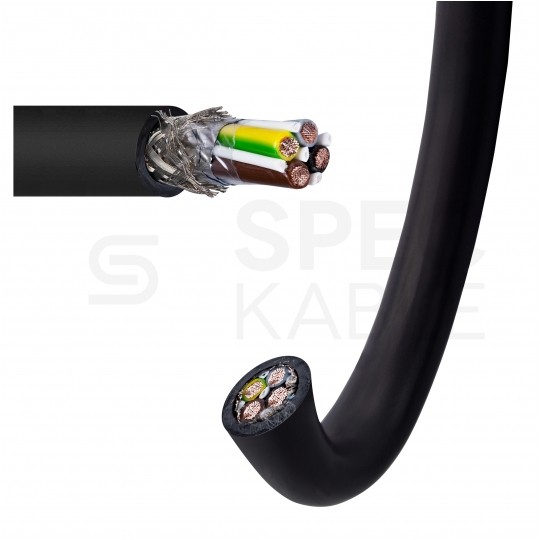

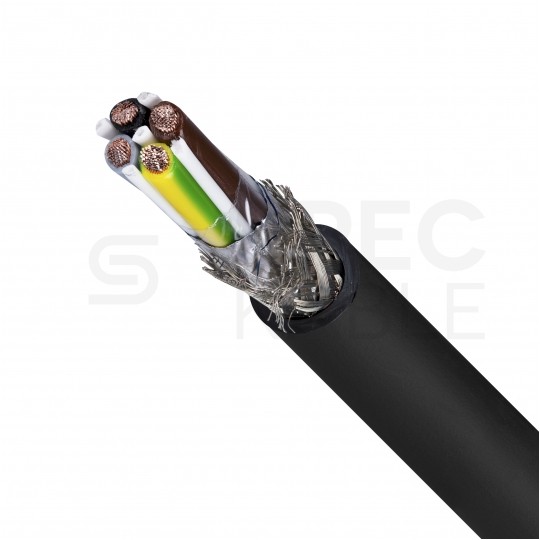

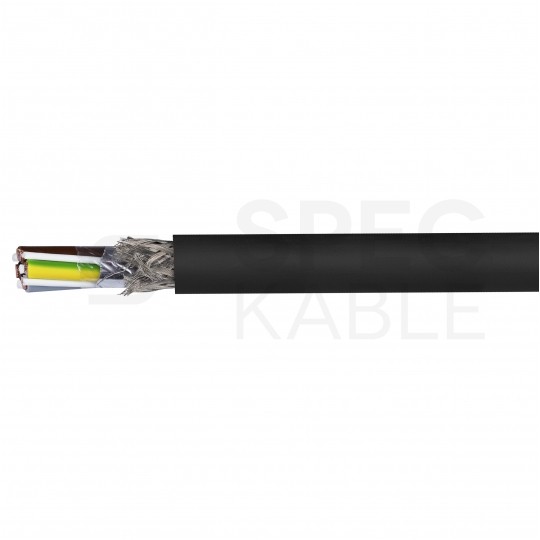

Budowa:

• Żyły: miedziane nieocynowane, wielodrutowe giętkie klasy 5, wg IEC 60228
• Izolacja żył: polietylen usieciowany XLP
• Kolory żył: brązowy, czarny, szarny, żółto-zielony
• Ekranowanie: dwuwarstwowe (folia AL/PET + oplot z drutów miedzianych ocynowanych o gęstości krycia min. 80%)
• Powłoka: polwinit PVC
• Kolor powłoki: czarny (RAL 9005)

Właściwości i badania:

• Odporny na promieniowanie UV, warunki atmosferyczne
• Stosowany do instalacji zewnętrznych i wewnętrznych, z możliwością bezpośredniego zakopania w ziemi
• Odporność na pionowe rozprzestrzenianie płomienia na pojedynczym przewodzie wg DIN VDE 0482-332-1-2 /DIN EN 60332-1-2 / IEC 60332-1-2
• Odporność na promieniowanie UV wg DIN EN ISO 4892-2
• Odporność na warunki atmosferyczne wg DIN EN ISO 4892-2

Zastosowanie:

Przewód przeznaczony jest do zasilania silników z przemiennikami częstotliwości (falownikami/ inwerterami) w celu zapewnienia kompatybilności elektromagnetycznej (EMC) w systemach, budynkach oraz obiektach wyposażonych w urządzenia, oraz sprzęt, z których zakłócenia elektromagnetyczne mogą mieć niedopuszczalny wpływ na otaczające środowisko.

Zastosowanie XLPE na izolacji wpływa na zwiększenie obciążalności prądowej oraz temperatury pracy na żyle do +90°C, w przeciwieństwie do izolacji PE.

Zaprojektowany do pracy przy średnich obciążeniach mechanicznych przy instalacjach na stałe i sporadycznym ruchu w suchych, wilgotnych lub mokrych pomieszczeniach, a także na zewnątrz i bezpośrednio w ziemi.

W celu zoptymalizowania EMC zalecamy obustronny, obwodowy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi EMC).

Przykładowe obszary stosowania:

• Przemysł motoryzacyjny
• Przemysł maszynowy
• Przemysł spożywczy
• Sektor technologii środowiskowych
• Przemysł opakowaniowy
• Obrabiarki
• Instalacje narażone na wpływ zakłóceń elektromagnetycznych

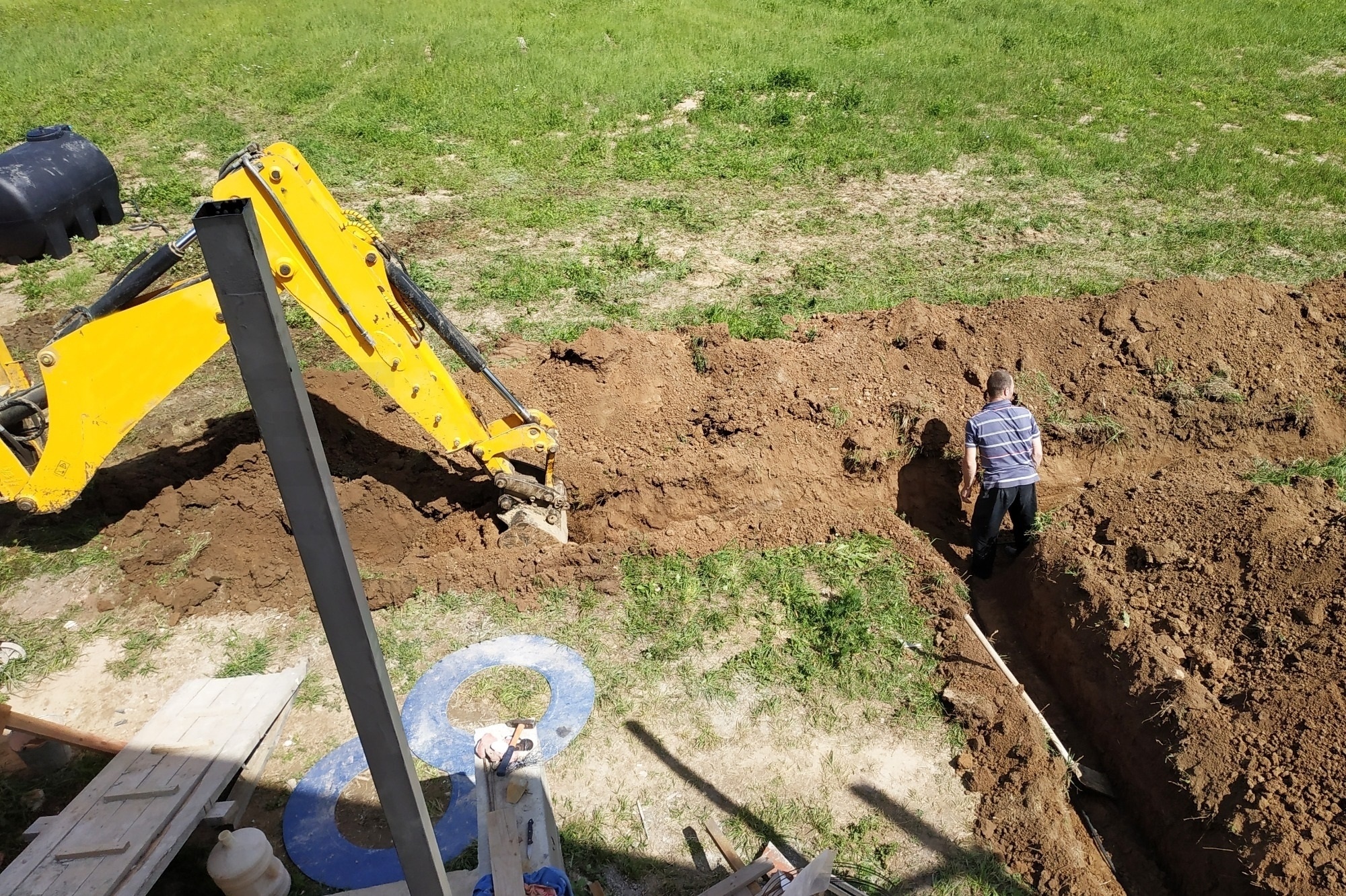

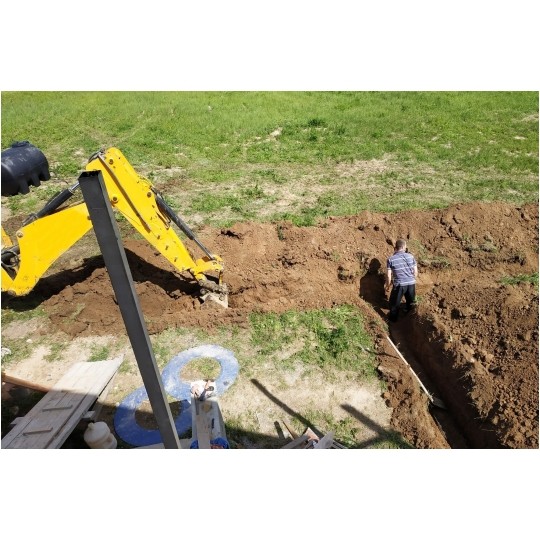

Układanie w ziemi

Bezpośrednie ułożenie w ziemi może mieć miejsce pod warunkiem instalacji zgodnej z przyjętymi dobrymi praktykami instalatorskimi – przewód powinien być ułożony na specjalnej podsypce kablowej zapewniającej stabilny i ciągły odpływ wody stojącej z miejsca instalacji. Przewód zakopany w ziemi nie może być narażony na permanentne przebywanie w wodzie.
