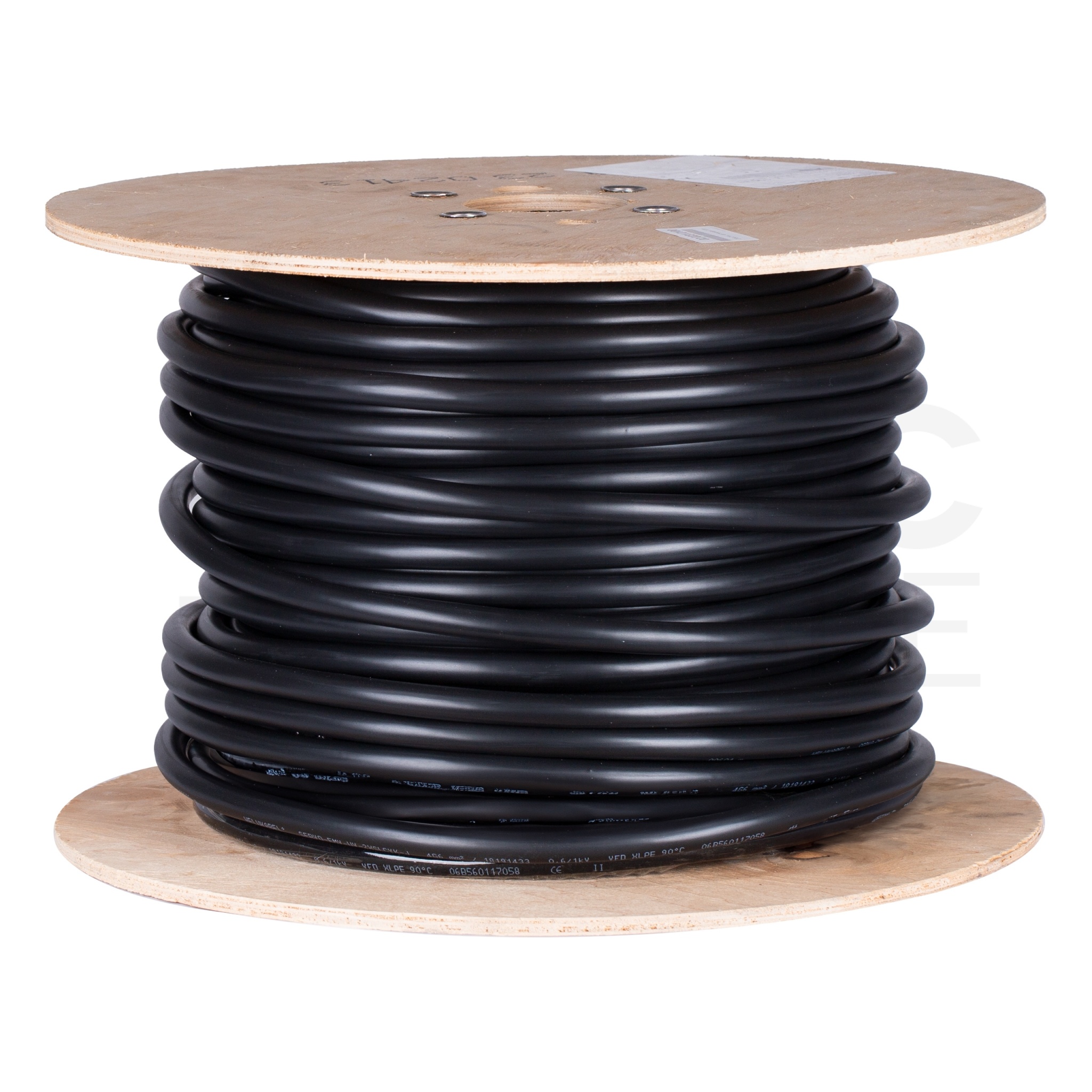

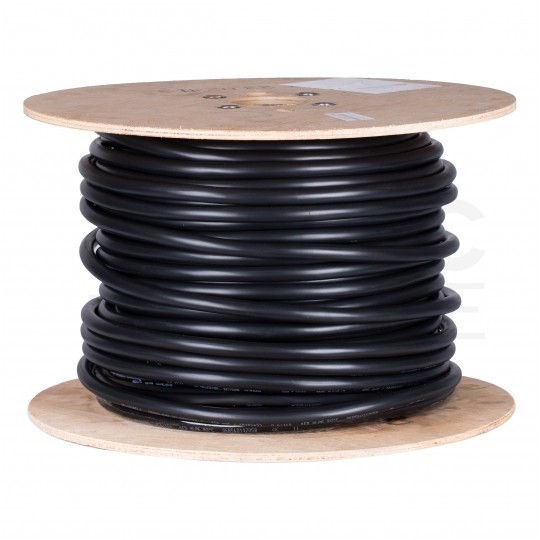

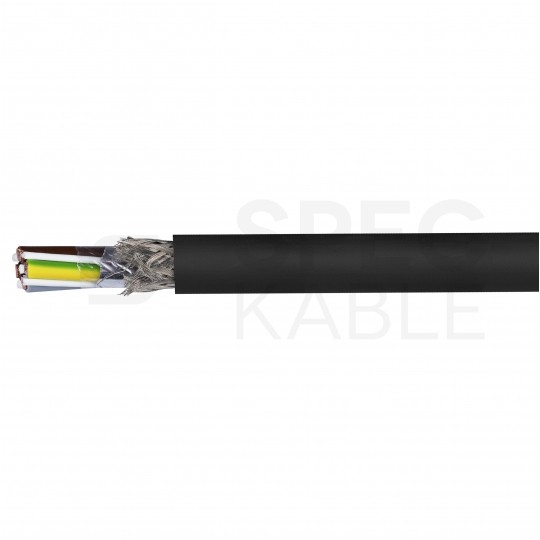

Kabel do falowników TOPFLEX-EMV-UV 2YSLCYK-J 4x2,5mm2 czarny 0,6/1kV zewnętrzny podwójnie ekranowany EMC linka Helukabel

Kabel do falowników TOPFLEX-EMV-UV 2YSLCYK-J 4x2,5mm2 czarny 0,6/1kV zewnętrzny podwójnie ekranowany EMC linka Helukabel

Wysokiej jakości przewód 2YSLCYK-J, niemieckiej marki Helukabel, na napięcie znamionowe 600/1000V, stosowany jako przewód przyłączeniowy silników do przetwornic częstotliwości.

Wykonany według normy DIN VDE 0250. Zgodny z wytycznymi dyrektywy niskonapięciowej 2014/35/EU.

Jest elastyczny, podwójnie ekranowany, wykazuje kompatybilność EMC, a także charakteryzuje się zwiększoną obciążalnością prądową.

Odporny na promieniowanie UV i warunki atmosferyczne. Może być stosowany do instalacji zewnętrznych i wewnętrznych.

Dane techniczne:

• Producent: Helukabel
• Indeks: 22235
• Rodzaj przewodu: TOPFLEX-EMV-UV-2YSLCYK-J
• Liczba i przekrój żył: 4 G 2,5 mm²
• Napięcie pracy (U₀/U): 600/1000 V
• Max. napięcie pracy (prąd jedno- i trójfazowy): 700/1200 V
• Max. napięcie pracy (prąd stały): 900/1800 V
• Napięcie testu: 4000 V
• Rezystancja izolacji: min. 200 MOhm/km
• Rezystancja sprzężenia wg przekroju: max. 250 Ohm/km
• Odporność na promieniowanie: do 80x10⁶ cJ/kg (do 80 Mrad)
• Temperatura pracy (elastycznie): -5°C do +70°C
• Temperatura pracy (stacjonarnie): -40°C do +70°C
• Minimalny promień gięcia (elastycznie): 10 x Ø przewodu
• Minimalny promień gięcia (stacjonarnie): 4 x Ø przewodu
• Przybliżona średnica zewnętrzna: 11,9 mm
• Przybliżona waga miedzi: 150 kg/km
• Przybliżona waga kabla: 300 kg/km

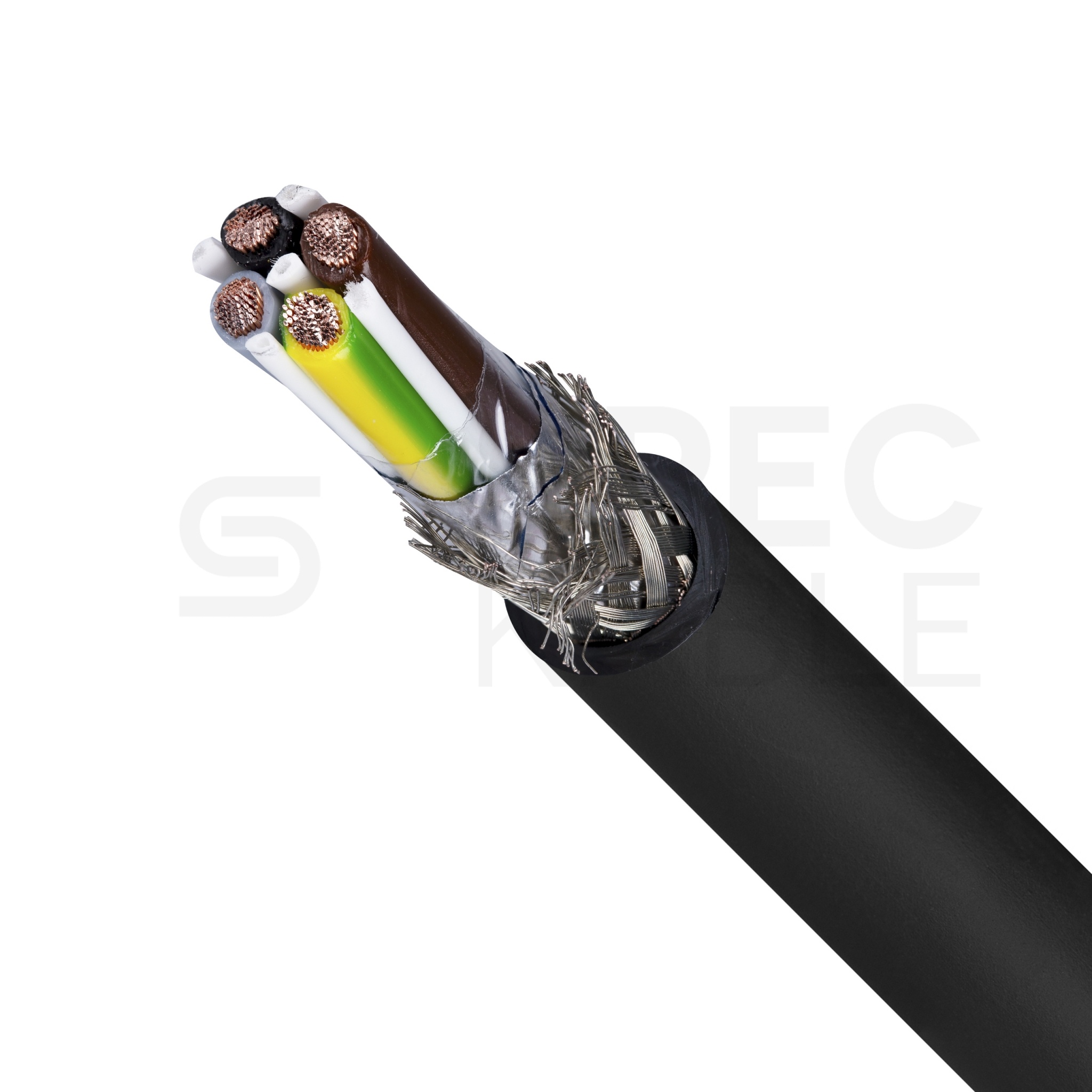

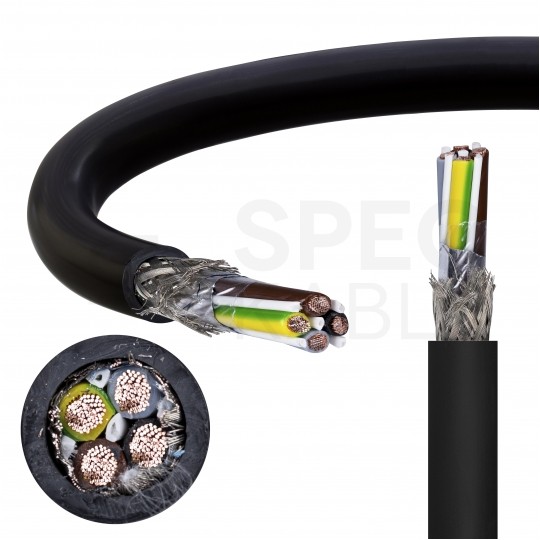

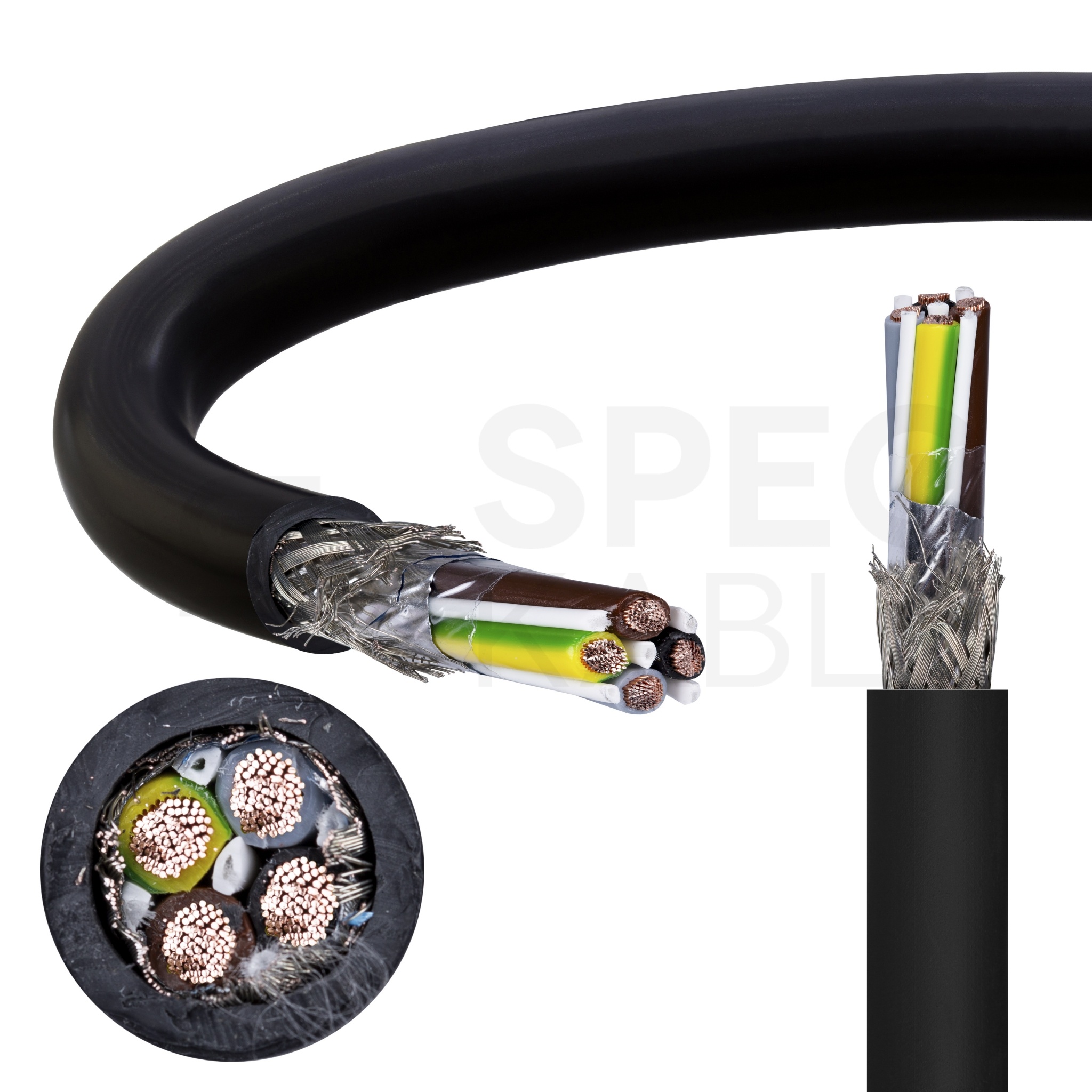

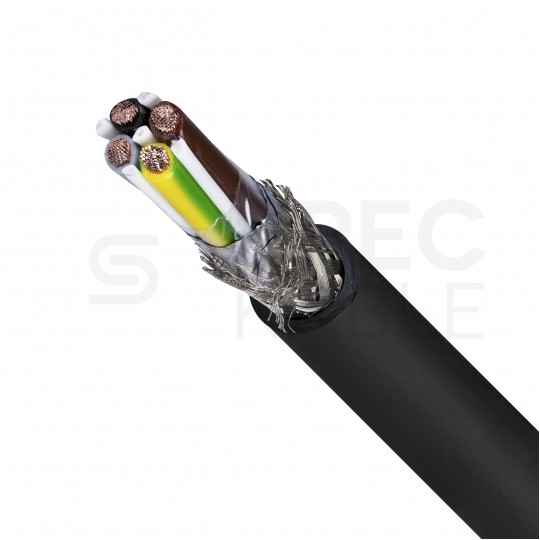

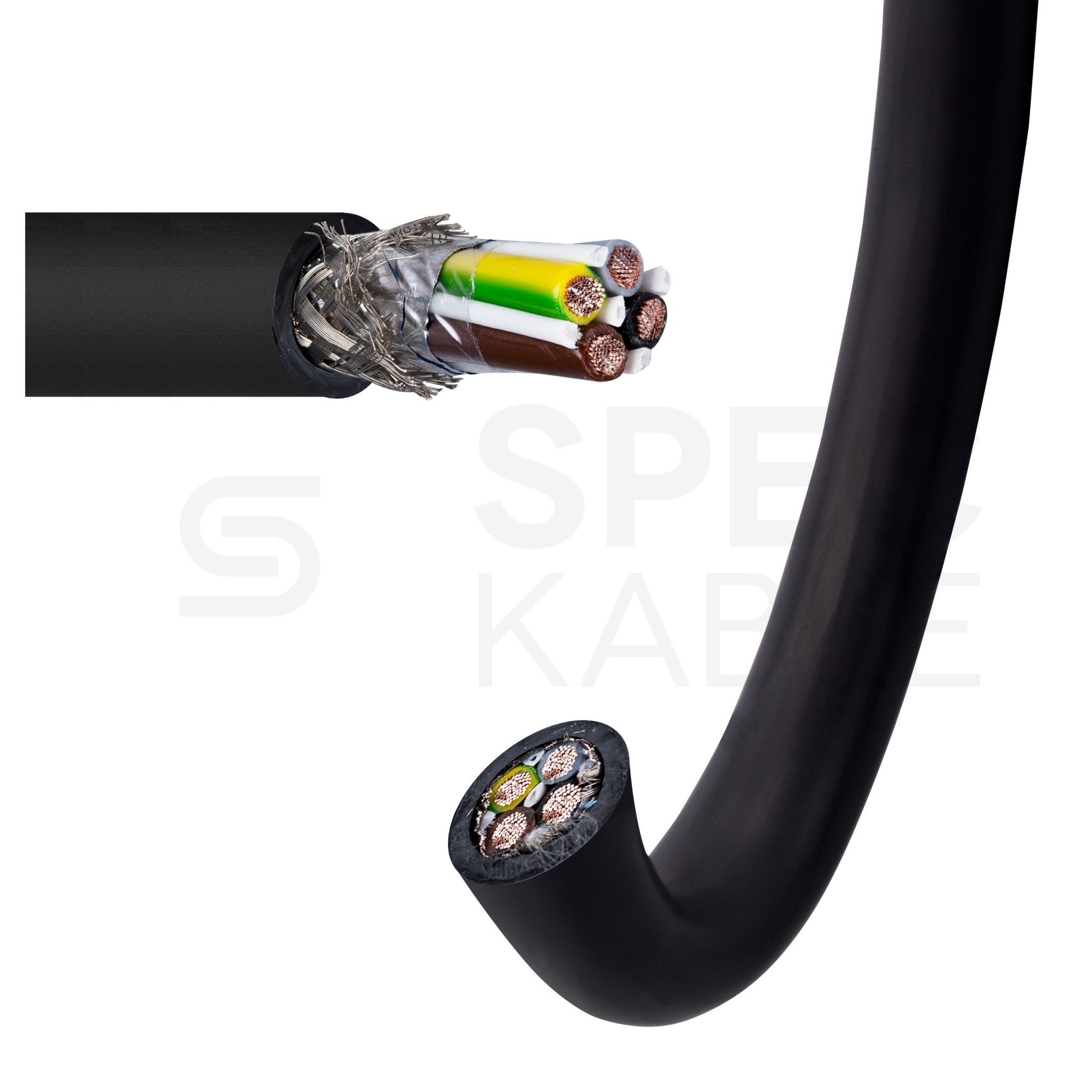

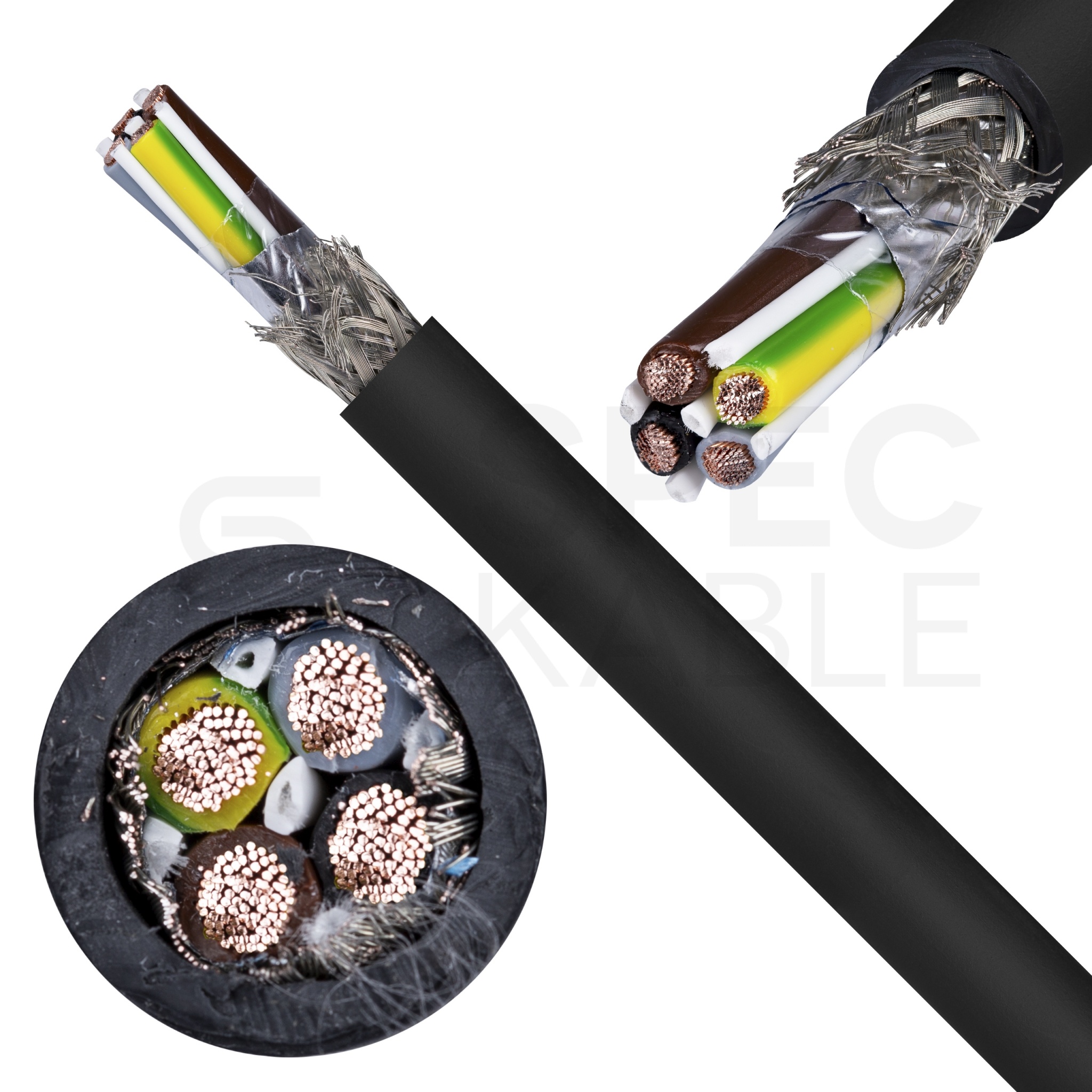

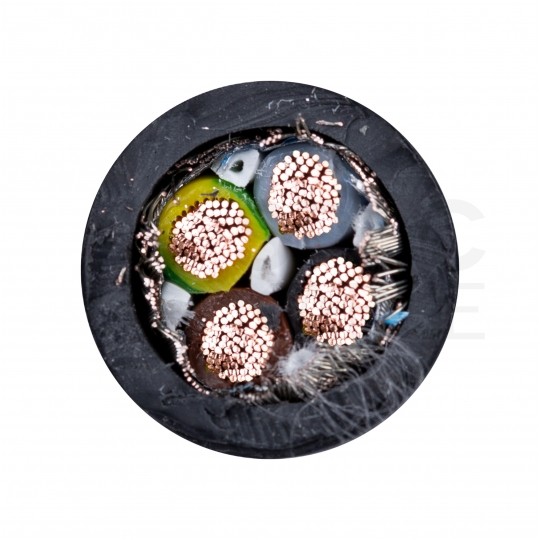

Budowa:

• Żyły: miedziane, nieocynowane, wielodrutowe, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5, IEC 60228 kl.5
• Izolacja żył: polietylen PE
• Kolory żył: brązowy, czarny, szary, żółto-zielony
• Ekranowanie: dwuwarstwowe (specjalna taśma aluminiowa + oplot z drutów miedzianych ocynowanych o gęstości krycia ok. 85%)
• Powłoka: specjalny polwinit PVC
• Kolor powłoki: czarny (RAL 9005)

Właściwości i testy:

• Niska pojemność wzajemna
• Mała rezystancja sprzężenia dla wysokiej kompatybilności elektromagnetycznej
• Odporny na działanie UV
• Instalacja zewnętrzna (możliwa instalacja pod ziemią od przekroju 4 G 16 mm2)
• Ekranowany przewód zasilający z obniżoną pojemnością między żyłami i ekranem, dzięki zastosowaniu izolacji żył z PE
• Izolacja PE zapewnia małe straty dielektryczne, zwiększoną wytrzymałość napięciową i podwyższoną trwałość
• Dzięki optymalnemu ekranowaniu działanie konwerterów częstotliwości wolne jest od interferencji
• Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowani
• Zachowanie podczas pożaru: test wg DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
• Spełnia wymagania EMC, wg EN 55011 i DIN VDE 0875 część 11

Zastosowanie:

Przewód przyłączeniowy silników do przetwornic częstotliwości, stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające. Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, a także na wolnym powietrzu.

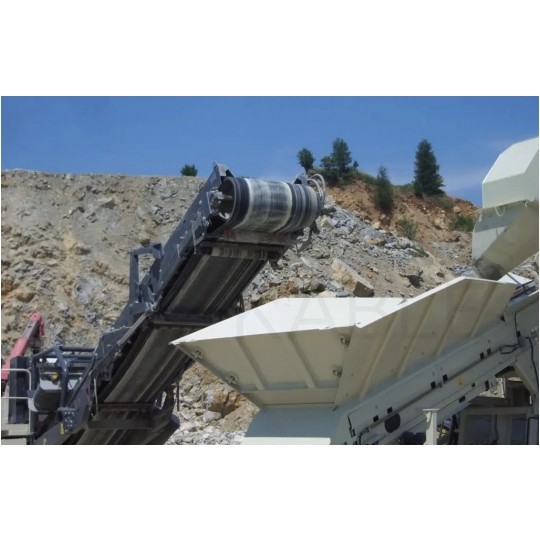

Stosowany w przemyśle maszynowym, metalurgicznym, spożywczym, opakowaniowym, automatyce, technologii środowiskowej, do sterowania, sygnalizacji i pomiarów przy przenośnikach i ciągach technologicznych.

Specjalnie dobrana mieszanka PVC gwarantuje doskonałą elastyczność oraz racjonalną, szybką instalację. Przewód ten spełnia normy, dotyczące kompatybilności elektromagnetycznej w instalacjach i budynkach. Doskonale nadaje się do zasilania urządzeń, z których pola elektromagnetyczne mogłyby w niedozwolony sposób wpływać na otoczenie. Stosowany w przemyśle samochodowym, maszynowym, do napędów SIMOVERT, przy pompach, wentylacji, taśmach transportowych i instalacji klimatyzacyjnej.

Przewody ekranowane o niskiej pojemności pomiędzy żyłami i niskiej pojemności do ekranu, dzięki specjalnej izolacji żył (PE) zapewniają małe straty w porównaniu z kablami w izolacji PVC.

W celu zoptymalizowania EMC producent poleca obustronny, rozległy kontakt oplotu miedzianego z zaciskami (np. dławiki kablowe). Ekran musi być podłączony po obu stronach kabla i mieć zapewnione połączenie na całym obwodzie ekranu zgodnie z wymaganiami normy EN 55011.
