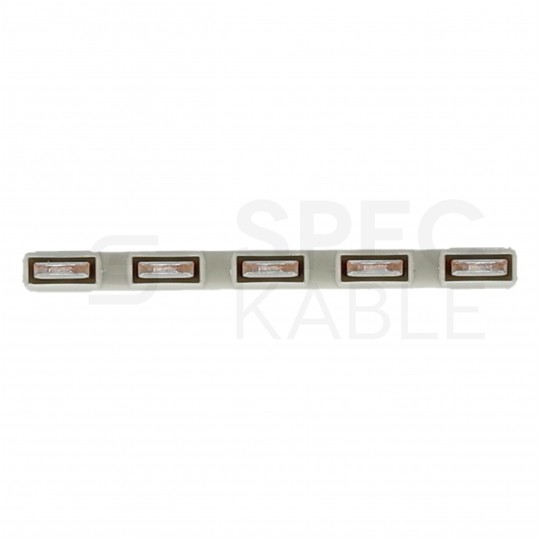

WAGO 2010-405 Mostek grzebieniowy, zwieracz do złączek ZUG 10mm2 WAGO TOPJOBS 5-torowy 57A jasnoszary

Mostek grzebeniowy 5-torowy do złączek ZUG 57A jasnoszary

WAGO TOPJOBS | 2010-405

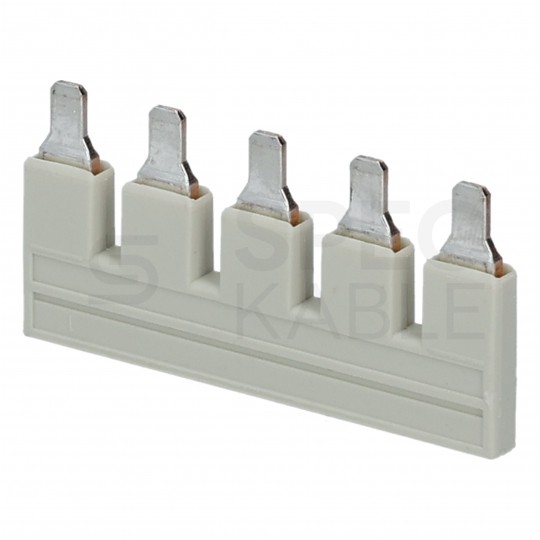

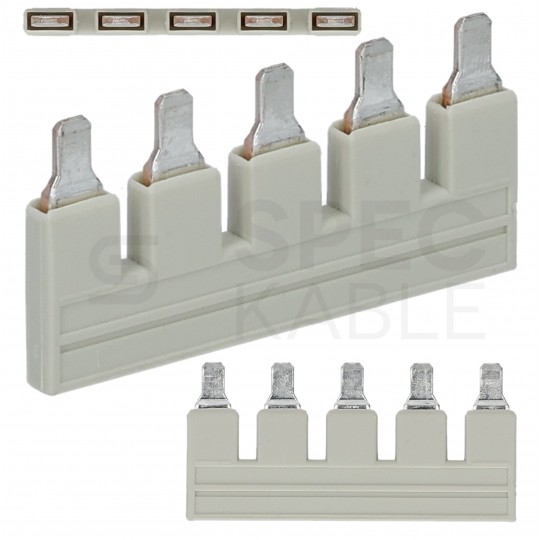

Mostek grzebieniowy 5-torowy firmy WAGO to akcesorium montażowe przeznaczone do szybkiego i łatwego połączenia do 5 złączek sąsiadujących ze sobą.

Po odpowiednim przygotowaniu mostek może zostać wykorzystany do łączenia złączek przeskokowo.

Mostki grzebieniowe są używane do zwiększenia efektywności montażu i zmniejszenia ilości potrzebnych połączeń, co przekłada się na oszczędność czasu i redukcję potencjalnych punktów awarii w instalacji elektrycznej.

Dane techniczne:

• Producent: WAGO
• Nazwa: Mostek grzebeniowy
• Typ: akcesoria montażowe
• Napięcie znamionowe: 800V
• Prąd znamionowy: 57A
• Szerokość: 47,8mm
• Wysokość: 4,1mm
• Głębokość: 23mm
• Miejsca mostków: 1-2-3-4-5
• Kolor: jasnoszary
• Obciążenie ogniowe: 0,041 MJ
• Masa: 10g

Mostkowanie

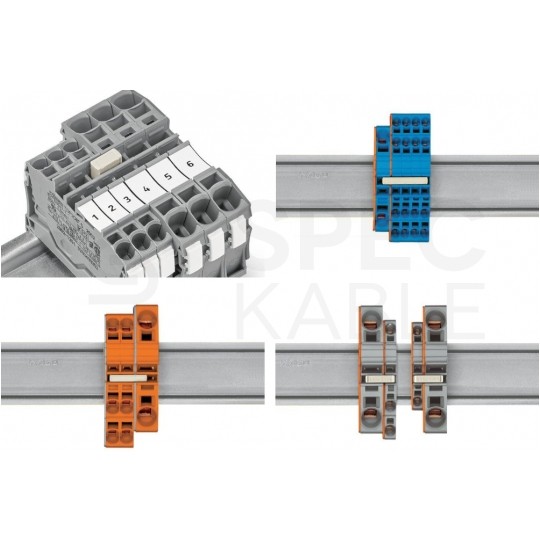

1. Mostek grzebieniowy jako mostek redukcyjny.
2. Przy mostkowaniu przez tylną ściankę złączki ze ścianką końcową można zastosować mostek do złączek o przekroju o dwa stopnie mniejszym, np. 16mm2 na 6mm2 lub 6mm2 na 2,5mm2
3. Przy mostkowaniu przez otwartą stronę złączki ze ścianką końcową można w złączkach 16mm2 i 10mm2 zastosować mostek do złączek o przekroju o dwa stopnie mniejszym, a w złączkach 6/4/2,5mm2 mostek do złączek o przekroju o jeden stopień mniejszym,, np.16mm2 na 6mm2 lub 10m2 na 4mm2.
4. Sumaryczny prąd odpływów nie może przekraczać wartości prądu znamionowego mostka redukcyjnego / grzebieniowego.

Mostki grzebieniowe

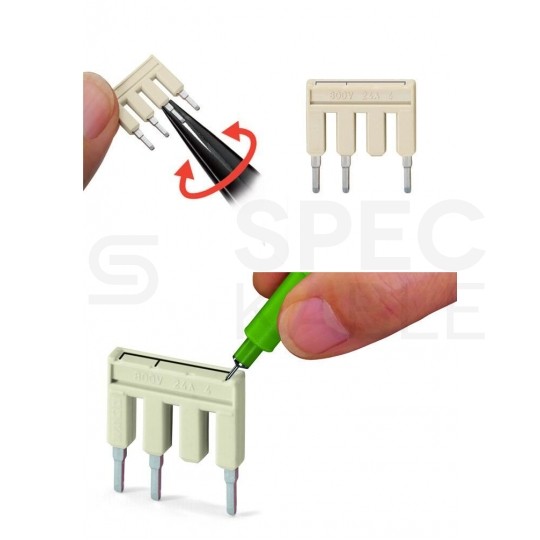

1. Wyłamywania pinów stykowych 500V, 400V
2. Opis przy pomocy pisaka

Mostkowanie c.d

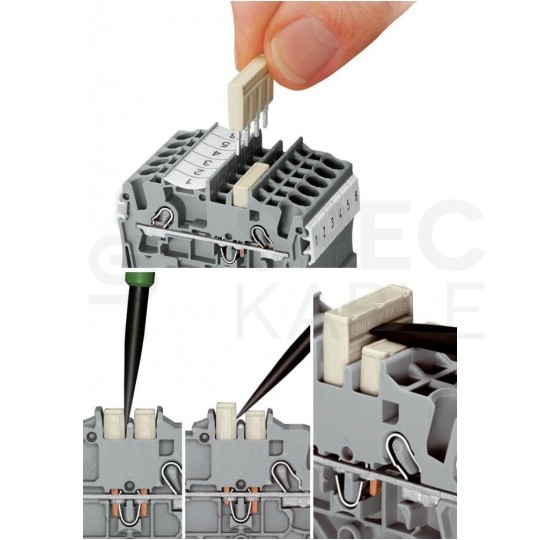

1. System mostkowania bazuja na zasadzie wtyk-gniazdo. Każda złączka posiada dwa otworu do mostkowania, wyposazone w dodatkową sprężynę ze stali chromoniklowej. Rozwiązanie to pozwala na zredukowanie wymiarów mostków wykonanych z miedzi elektrolitycznej do minimum. Jednocześnie ich obciążalność zostaje zachowana na poziomie prądu znamionowego złączki. Istnieje również możliwość mostkowania złączek PE. Własne warianty mostków tworzy się poprzez wyłamywanie poszczególnych pinów stykowych.
2. Demontaż mostka grzebienowego: wprowadzić przyrząd montażowy od strony wypustu rozdzielającego dwa równoległe biegnące kanały do mostkowania i wyważyć mostek. Mostki (5-torowe) należy wyważyć wtykając przyrząd montażowy na środku, mostki od 5 torów wzwyż należy podważać raz z prawej, raz z lewej strony.

O producencie:

WAGO jako wynalazca techniki połączeń sprężynowych posiada o kilkadziesiąt lat bogatsze doświadczenia niż konkurencyjne firmy na rynku. Intensywne badania, niezliczone analizy i opinie tysięcy użytkowników na całym świecie tworzą bazę, której wartości nie sposób przecenić.

Na tej podstawie WAGO wypracowało własne standardy jakości znacznie przekraczające obowiązujące normy. Wszystkie wyroby poddawane są rozlicznym testom oraz pomiarom i dopiero po ich pomyślnym zaliczeniu trafiają do klientów. WAGO gwarantuje całkowitą niezawodność, najwyższą jakość oraz bezpieczeństwo wszystkich swoich produktów.

Przestrzeganie najwyższych standardów jakościowych potwierdza uzyskanie uznanych na całym świecie certyfikatów. WAGO spełnia między innymi wymagania norm DIN ISO 9001:2000, ISO 14001 i IRIS.

W naszej ofercie znajdą Państwo także inne oryginalne produkty marki WAGO.
