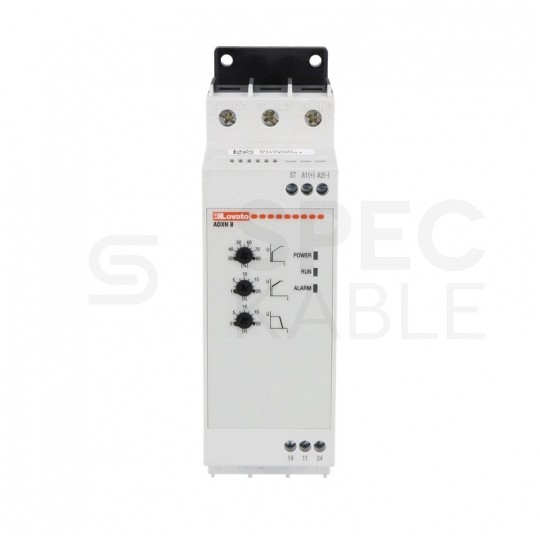

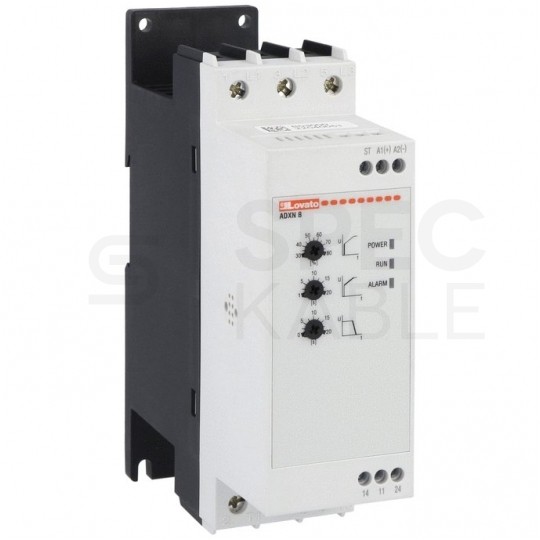

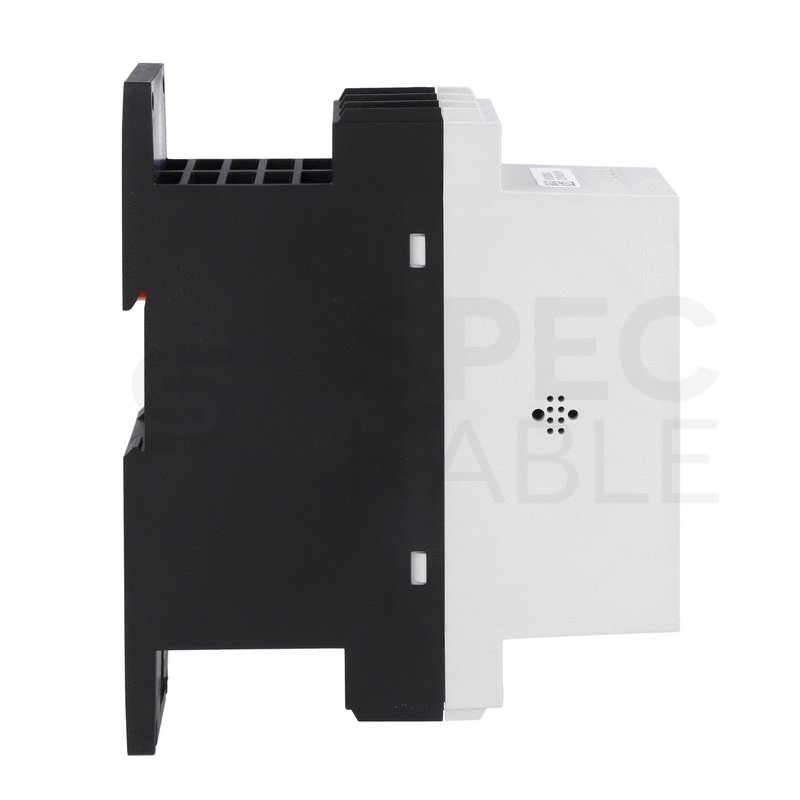

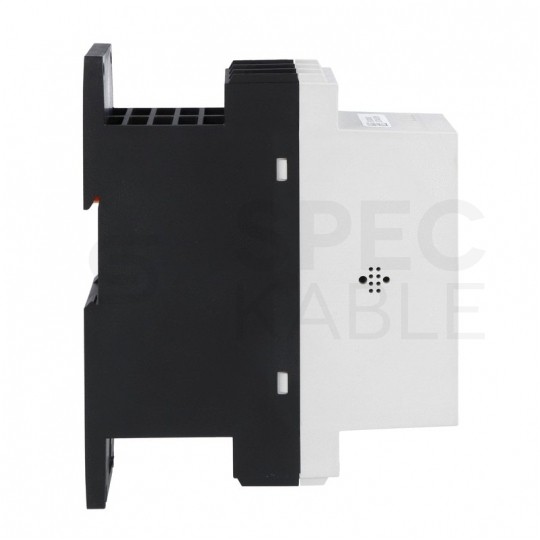

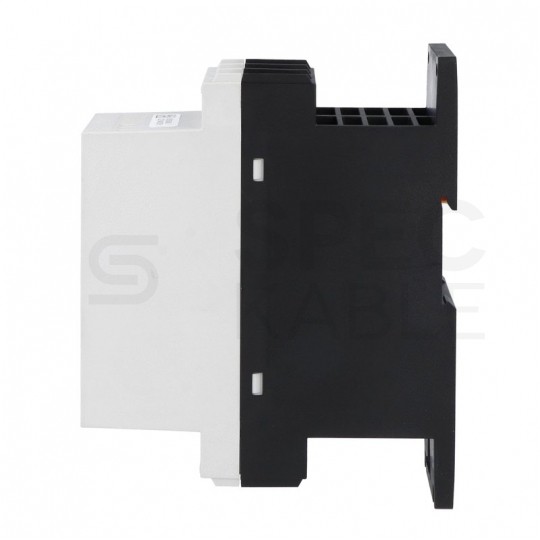

Softstart rozrusznik silnikowy 3-fazowy 30kW 45A (208-600V AC) z wbudowanym przekaźnikiem ByPass LOVATO ADXNB045

Softstart rozrusznik silnikowy z przekaźnikiem bypass 3-faz 30kW 45A 600V

Lovato Electric ADXNB045 (odpowiednik EATON: DS7-342SX041N0-N / 134934)

Dane techniczne:

• Producent: Lovato
• Symbol: ADXNB045
• Typ produktu: Kompaktowy, kontrola w 2 fazach
• Typ: Softstart - wersja bazowa
• Typ silnika: asynchroniczny trójfazowy
• Typ systemu: 3F
• Liczba kontrolowanych faz: 2
• Znamionowe napięcie pracy: 208…600VAC
• Napięcie zasilania pomocniczego: 100…240VAC
• Znamionowy prąd rozrusznika Ie [A]: 45
• Znamionowa moc silnika przy 230VAC [kW]: 11
• Znamionowa moc silnika przy 400VAC [kW]: 22
• Znamionowa moc silnika przy 500VAC [KW]: 30
• Wbudowany bypass: tak
• Znaminowe napięcie izolacji: 600V
• Potencjometr: rozruch rampą napięcia
• Metoda zatrzymania: rampa napięcia lub zatrzymanie swobodnym wybiegiem
• Napięcie rozruchu: 30-80%

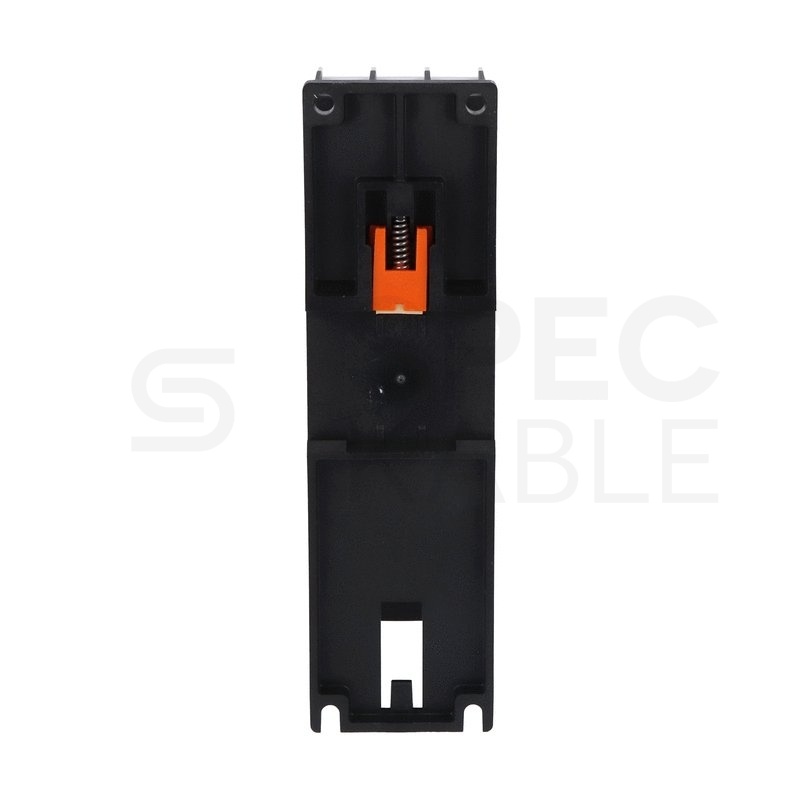

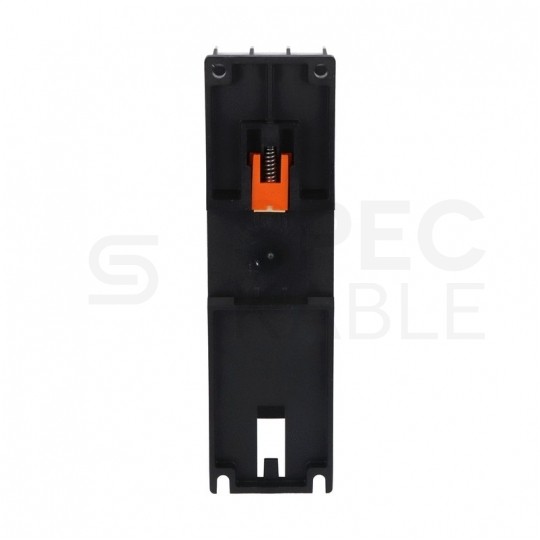

• Montaż: śrubami lub na szynie DIN 35mm (IEC/EN/BS 60715)
• Wymiary: 45x139x113.4mm
• Zgodność: CSA C22.2 n° 60947-4-2, IEC/EN/BS 60947-1, IEC/EN/BS 60947-4-2, UL 60947-4-2
• Certyfikaty: cULus, EAC, RCM (pending)

Charakterystyka ogólna softstartów

ADXN to softstarty z kontrolą w 2 fazach, do sterowania rozruchem i zatrzymywaniem silników asynchronicznych. Jego mocne strony to

• Prostota konfiguracji dzięki zredukowanemu zestawowi parametrów, które sprawiają, że programowanie jest szybkie i łatwe.
• Kompaktowość dzięki obudowie o szerokości 45mm, która sprawia, że urządzenia nadają się do montażu w szafach sterowniczych o ograniczonej przestrzeni montażowej

Softstarty są wykorzystywane m.in w sterowaniu pompami, wentylatorami, kompresorami i taśmociągami.

Wersja bazowa ADXNB

Softstarty ADXNB są idealnym rozwiązaniem do aplikacji w których wymagane jest urządzenie z podstawowymi funkcjami i niezwykle proste w konfiguracji. Ustawienia polegają na regulacji tylko trzech parametrów potencjometrami, które znajdą się na przednim panelu.

Charakterystyka ogólna:

• Wbudowany przekaźnik bypass
• Ustawienia przy użyciu potencjometrów: czas rozruchu, czas zatrzymania i napięcie początkowe
• Rozruch rampą napięcia
• Zatrzymanie kontrolowane lub przez swobodny wybieg
• Wbudowane zabezpieczenie przed przegrzaniem
• 2 wbudowane wyjścia przekaźnikowe, każde z zestykiem NO, z funkcją do sygnalizacji
• Idealne do sterowania pompami, wentylatorami, dmuchawami, taśmociągami, kompresorami i do zastosowania ogólnego

Wyprodukowano we Włoszech

Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.

W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

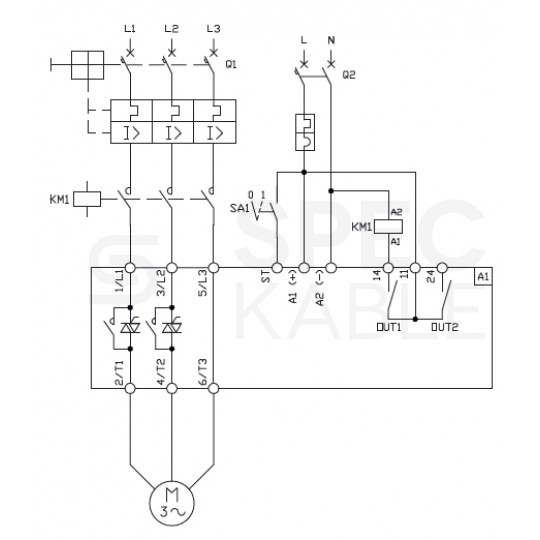

Schemat połączeń:

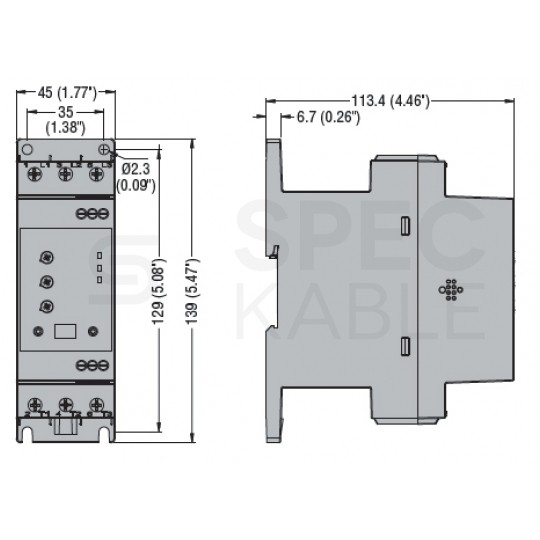

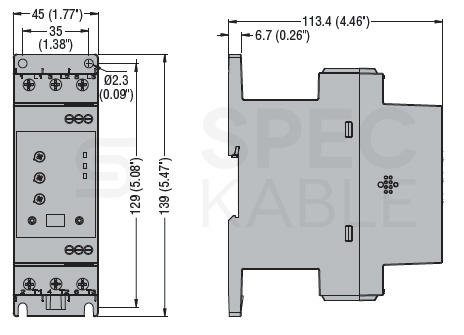

Wymiary:
