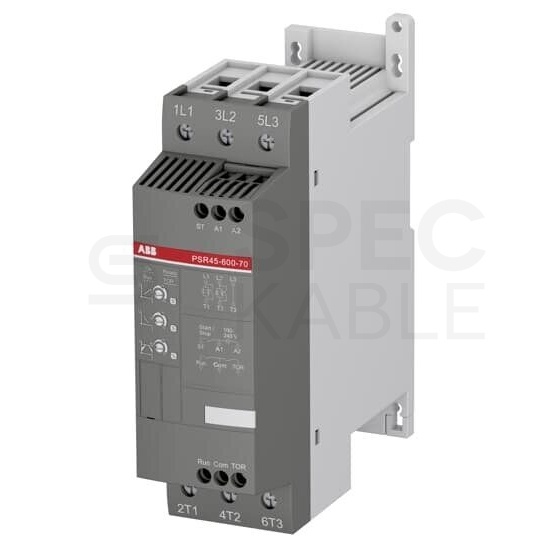

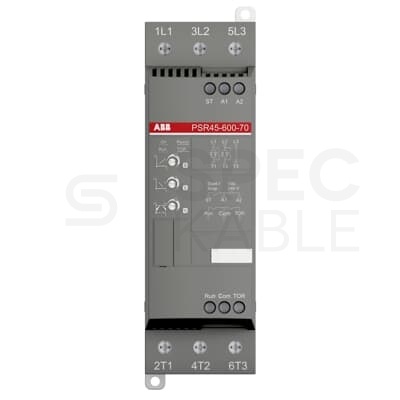

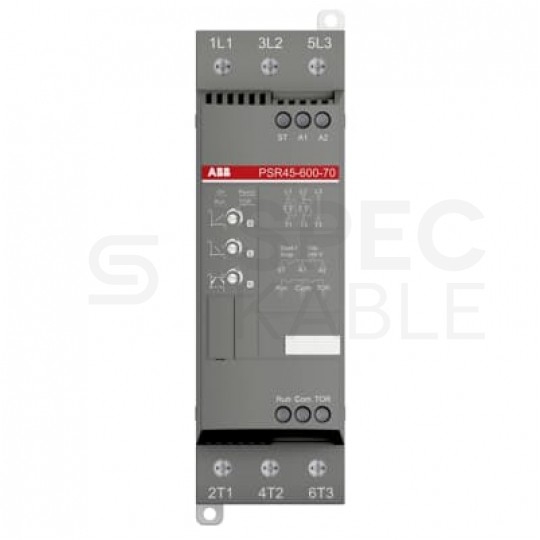

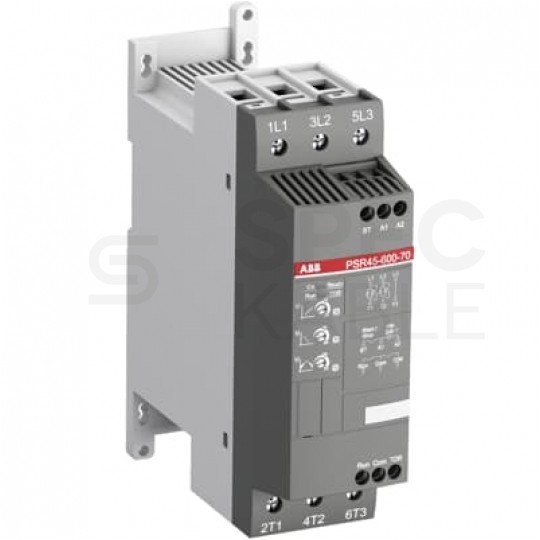

Softstart rozrusznik silnikowy 3-fazowy 22kW 45A (208-600V AC) z wbudowanym przekaźnikiem ByPass ABB 1SFA896111R7000 / PSR45-600-70

Softstart rozrusznik silnikowy 3-fazowy 22kW 45A (208-600V AC) z wbudowanym przekaźnikiem ByPass

ABB PSR45-600-70

Dane techniczne:

• Producent: ABB
• Symbol: PSR45-600-70
• Znamionowy prąd roboczy (Ie): 45 A
• Znamionowe napięcie pracy: 208 … 600 V AC
• Znamionowe napięcie sterownicze (Us): 100 … 240 V AC (50/60 Hz)
• Moc silnika (Pe): 7,5 kW (230 V); 18,5 kW (400 V); 22kW (500 V)
• Czas rampy: 0–20 s (rozruch); 1–10 s (zatrzymanie)
• Napięcie początkowe rozruchu: 40 … 70 %
• Pojemność rozruchowa: 4 × Ie przez 6 s
• Liczba rozruchów na godzinę: do 100

Charakterystyka ogólna softstartów

Softstarty to urządzenia umożliwiające łagodny rozruch i zatrzymanie silników elektrycznych, dzięki czemu ograniczają udary prądowe i mechaniczne podczas pracy.

Stosuje się je w celu zwiększenia trwałości maszyn, poprawy efektywności energetycznej oraz zapewnienia stabilniejszej pracy układów napędowych.

Znajdują zastosowanie w wielu aplikacjach przemysłowych, m.in. w pompach, wentylatorach, sprężarkach czy przenośnikach.

O producencie:

ABB jest wiodącą globalną firmą technologiczną, która stymuluje transformację gospodarek i społeczeństw, budując ich przyszłość w sposób wydajny i zrównoważony.

Wzbogacając produkty elektryfikacji, robotyki, automatyki i systemów napędowych o rozwiązania cyfrowe, ABB wyznacza nowe granice technologii i poziomy efektywności.

Za sukcesem firmy stoi 105 tys. pracowników w ponad 100 krajach, którzy kontynuują ponad 130‑letnią historię ABB.

Szczegółowa specyfikacja techniczna:

Podstawowe dane elektryczne

• Znamionowy prąd roboczy (Ie): 45 A
• Znamionowe napięcie pracy: 208 … 600 V AC
• Znamionowe napięcie sterownicze (Us): 100 … 240 V AC (50/60 Hz)
• Moc silnika (Pe): 11 kW (230 V); 22 kW (400 V); 30 kW (500 V)

Funkcjonalność softstartu

• Sterowanie: dwufazowe (soft start/stop poprzez rampę napięciową)
• Bypass: wbudowany
• Regulacje: 3 potencjometry (czas rozruchu, czas zatrzymania, napięcie początkowe)
• Czas rampy: 0–20 s (rozruch); 1–10 s (zatrzymanie)
• Napięcie początkowe rozruchu: 40 … 70 %
• Napięcie przy zatrzymaniu: 100 … 60 %
• Pojemność rozruchowa: 4 × Ie przez 6 s
• Liczba rozruchów na godzinę: do 100 (przy 3,5 × Ie przez 7 s, 50% obciążenia)

Zabezpieczenia i sygnalizacja

• Ochrona przeciążeniowa: wyłącznik silnikowy MS450 (36–45 A) – zalecany
• Zintegrowane zabezpieczenie przeciążeniowe: brak
• Przekaźnik RUN (NO): tak
• LED sygnalizacja: gotowość, praca, koniec rozruchu, rampa

Parametry mechaniczne

• Wymiary: 153 × 187 × 54 mm
• Waga: 1 kg
• Stopień ochrony: IP20
• Przyłącza: zaciski śrubowe, przewody 0,75 … 2,5 mm²

Warunki środowiskowe

• Temperatura pracy: –25 … +60 °C
• Temperatura przechowywania: –40 … +70 °C
• Zgodność z dyrektywami: RoHS, UE

Dodatki

• Komunikacja: Fieldbus (opcjonalnie, przez adapter)
• Typowe zastosowania: pompy, wentylatory, sprężarki, przenośniki
