Ogranicznik przepięć SPD DC 1200V B+C (Typ 1+2) 2P 6,25kA +12,5kA/40kA fotowoltaiczny warystorowo-iskiernikowy DEHN COMBO

Ogranicznik ochronnik przepięć fotowoltaiczny DC B+C TYP 1+2 2P T1+T2 PV 1,2kV / 3,8kV

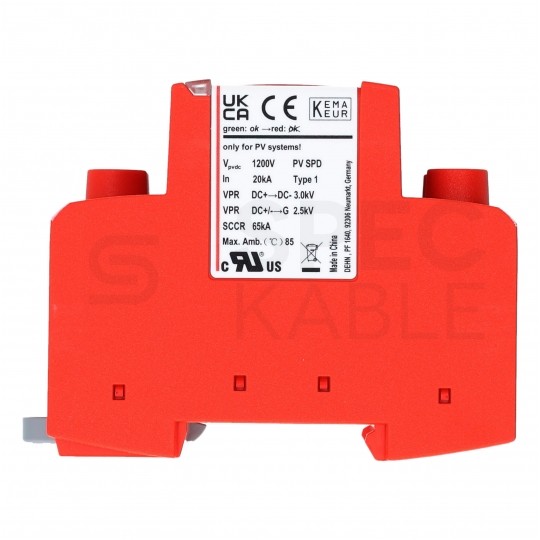

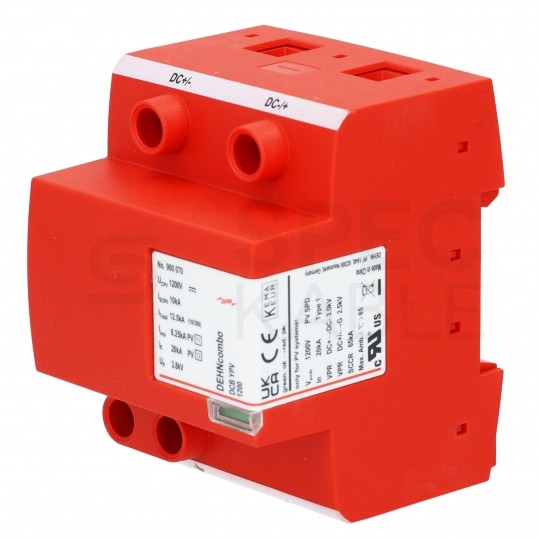

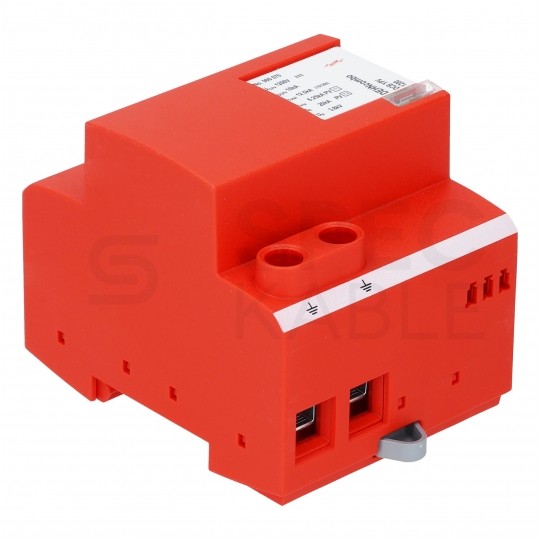

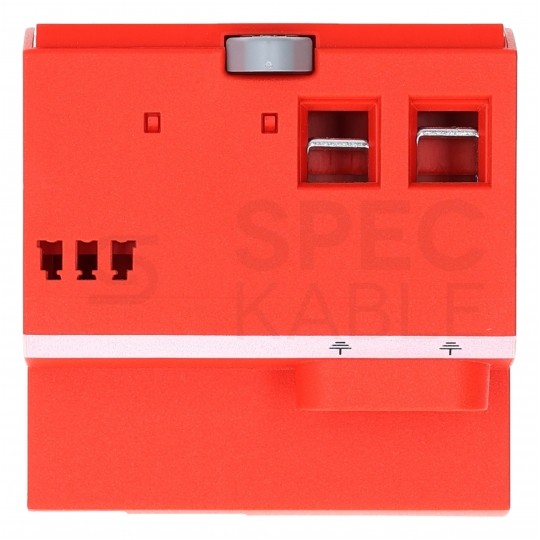

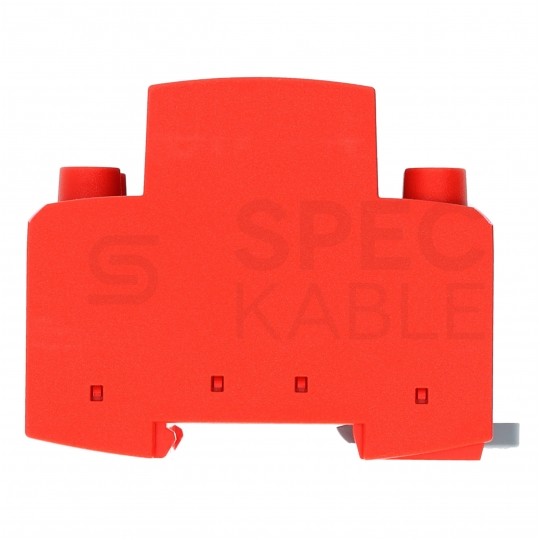

DEHNcombo 900070

Ograniczniki przepięć to urządzenia, które służą do ochrony instalacji elektrycznych oraz podłączonych do nich urządzeń przed skutkami przepięć. Przepięcia mogą być wynikiem wielu czynników, takich jak uderzenia piorunów, wahania napięcia w sieci elektrycznej lub przełączanie obciążeń w sieci.

Głównym zadaniem ograniczników przepięć jest szybkie rozpoznanie niebezpiecznie wysokiego napięcia i przekierowanie nadmiaru energii elektrycznej do ziemi (uziemienia), chroniąc w ten sposób urządzenia elektryczne.

Prezentowany ogranicznik przepięć dedykowany jest do instalacji fotowoltaicznych do 1500 V DC zgodnie z normą PN-HD 60364-7-712. Niezawodny, odporny na błędy układ połączeń Y do ochrony ogranicznika przy uszkodzonej izolacji w obwodzie generatora.

Najważniejsze funkcje:

• Gotowy do podłączenia ogranicznik przepięć typu 1 + typu 2 do obwodu generatora PV
• Niezawodny, odporny na błędy układ połączeń Y do ochrony ogranicznika przy uszkodzonej izolacji w obwodzie generatora
• Kompaktowa, umożliwiająca oszczędność miejsca konstrukcja o szerokości tylko 4 modułów do instalacji do 1500 V DC
• Spełnia wymagania normy PN-EN 50539-11
• Do stosowania w instalacjach fotowoltaicznych zgodnie z normą PN-HD 60364-7-712
• Wskaźnik działania / uszkodzenia w oknie kontrolnym

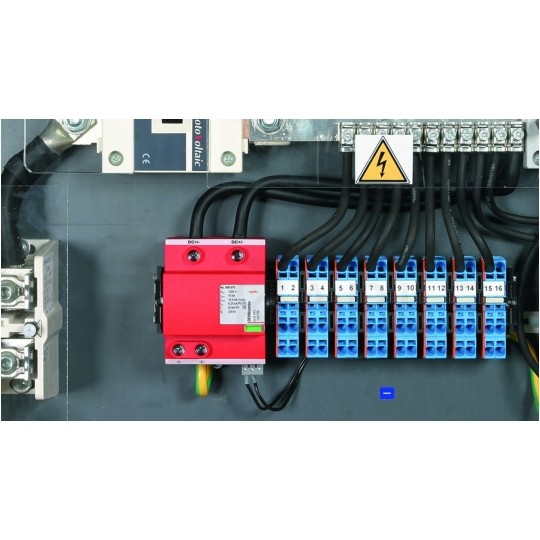

Zastosowanie:

Ogranicznik przepięć B+C jest kluczowym elementem w systemie kaskadowej ochrony przeciwprzepięciowej, zgodnie z normą PN-EN 61643-11. Stanowi on połączenie dwóch rodzajów ochrony: typu 1 (dawna klasa B), czyli odgromnika, i typu 2 (dawna klasa C), zwanego także ochronnikiem.

Połączenie ograniczników typu 1 i 2 w jednym urządzeniu zapewnia kompleksową ochronę instalacji elektrycznej i fotowoltaicznej zarówno przed bezpośrednimi skutkami uderzeń piorunów, jak i wtórnymi przepięciami.

Zazwyczaj montowane w domowych rozdzielniach, są one niezastąpione w zapewnianiu bezpieczeństwa i stabilności pracy wszelkich urządzeń elektrycznych w domu lub przedsiębiorstwie. Dzięki takiemu połączeniu, użytkownicy mogą być pewni, że ich systemy elektryczne są chronione na każdym etapie, od największych przepięć aż do tych najmniejszych, które mogą stanowić zagrożenie dla delikatnych urządzeń elektronicznych.

Dane techniczne:

• Producent: DEHN
• Seria: DEHNcombo
• Ogranicznik przepięć zgodnie z EN 61643-31 / ... IEC 61643-31: typ 1 + typ 2 / klasa I + klasa II
• Największe napięcie PV [DC+ -> DC-] (UCPV): ≤ 1200 V
• Największe napięcie PV [DC+/DC- -> PE] (UCPV): ≤ 1200 V
• Wytrzymałość zwarciowa (ISCPV): 10 kA
• Znamionowy prąd wyładowczy (8/20 µs) (In): 20 kA
• Maksymalny prąd wyładowczy (8/20 µs) (Imax): 40 kA
• Całkowity prąd udarowy (8/20 µs) [DC+/DC- -> PE] (Itotal): 40 kA
• Całkowity prąd udarowy (10/350 µs) [DC+/DC- -> PE] (Itotal): 12,5 kA
• Prąd udarowy (10/350 µs) [DC+ -> PE/DC- -> PE] (Iimp): 6,25 kA
• Napięciowy poziom ochrony [(DC+/DC-) -> PE] (UP): < 3,8 kV
• Napięciowy poziom ochrony [DC+ -> DC-] (UP): < 3,8 kV
• Czas zadziałania (tA): ≤ 25 ns
• Zakres temperatury pracy (TU): -40°C ... +80°C
• Wskaźnik działania / uszkodzenia: zielony / czerwony
• Liczba portów: 1
• Przekrój przewodów (min.): 1,5 mm2 drut / linka
• Przekrój przewodów (maks.): 35 mm2 wielodrutowo / 25 mm2 linka
• Montaż: na szynie 35 mm zgodnie z EN 60715
• Materiał obudowy: Thermoplast, czerwony, UL 94 V-0
• Miejsce montażu: wewnątrz pomieszczeń
• Stopień ochrony: IP 20
• Szerokość montażowa: 4 moduł(y), DIN 43880
• Certyfikaty: KEMA, UL

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

Certyfikat KEMA KEUR

Certyfikat KEMA KEUR jest kluczowym wyróżnikiem w świecie elektrotechniki, symbolizującym najwyższe standardy bezpieczeństwa i jakości.

Oznakowanie KEMA KEUR na produkcie jest nie tylko potwierdzeniem jego spełnienia rygorystycznych norm bezpieczeństwa, ale również świadczy o jego niezawodności i wysokiej jakości wykonania.

Produkty z tym certyfikatem są synonimem innowacji i zaufania w branży, co czyni je preferowanym wyborem wśród profesjonalistów i użytkowników doceniających trwałość oraz bezpieczeństwo.

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu).

Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Niemiecka jakość

Prezentowany produkt został wyprodukowany w całości na terenie Niemiec. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

O producencie:

DEHN to wiodąca międzynarodowa, rodzinna firma elektrotechniczna z siedzibą w Neumarkt w Niemczech. Kompleksowy asortyment produktów pozwala firmie DEHN reagować na megatrendy naszych czasów – od elektromobilności i odnawialnych źródeł energii po ochronę infrastruktury krytycznej.

Firma oferuje rozwiązania i usługi w zakresie ochrony odgromowej i przepięciowej oraz sprzętu bezpieczeństwa – dziedzin, w których DEHN jest wiodącym innowatorem z ponad 1100 patentami. Produkty DEHN chronią ludzi i budynki, systemy i technikę telekomunikacyjną, przemysł przetwórczy, a także instalacje fotowoltaiczne i elektrownie wiatrowe.

Historia sukcesu firmy rozpoczyna się 21 stycznia 1910 roku, kiedy to główny elektryk Hans Dehn rejestruje swoją firmę elektroinstalatorską w Norymberdze. Obecnie, ponad 100 lat później, firma rodzinna zarządzana przez czwarte pokolenie, zatrudnia około 2000 pracowników na całym świecie.

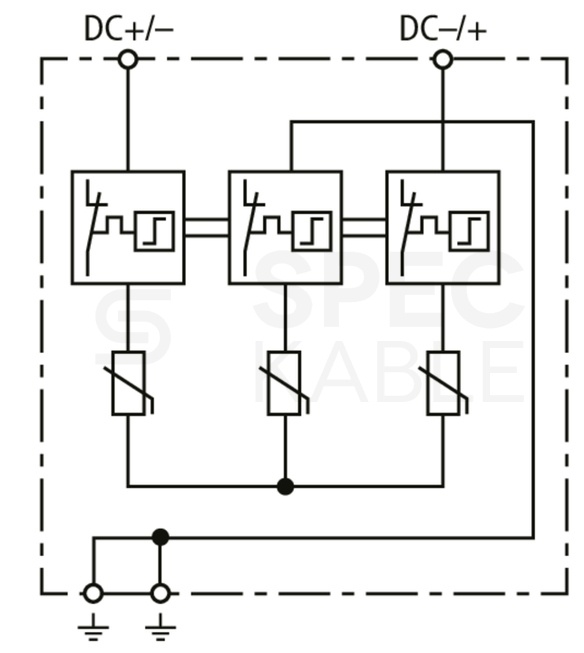

Schemat połączeń DCB YPV 1200:

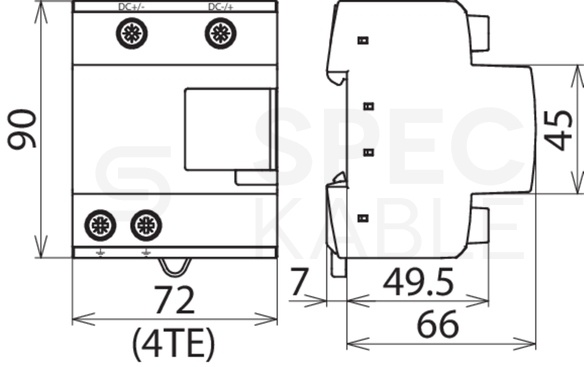

Rysunek wymiarowy DCB YPV 1200:
