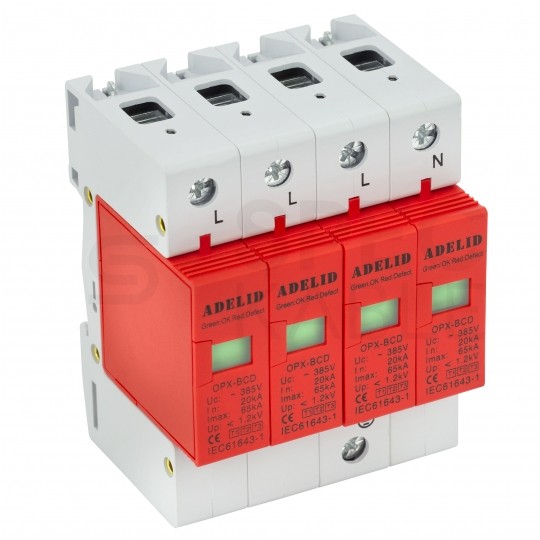

Ogranicznik przepięć SPD 3-fazowy B+C+D (Typ 1+2+3) 4P 8kA + 30kA/60kA ADELID

Ochronniki przepięć klasy B+C+D zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz wszelkiego rodzaju przepięciami. Ograniczają przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich.

3 klasy zabezpieczeń:

• klasa B służąca do zabezpieczenia instalacji przed bezpośrednim i bliskim uderzeniem pioruna
• klasa C zabezpieczająca przed przepięciami komutacyjnymi
• klasa D zabezpiecza bardzo czułe urządzenia elektryczne

Dane techniczne:

• Znamionowe napięcie AC [V]: 385
• Klasa ochronności: B+C+D T1+T2+T3
• Prąd udarowy [kA]: 8
• Graniczny prąd wyłądowczy [kA]: 65kA
• Prąd znamionowy [kA]: 20kA
• Poziom ochrony [kV]: 1,2
• Rozmiar: 4 moduły
• Liczba biegunów: 4
• Maks. przekrój przewodu [mm2]: 35
• Sposób montażu: Szyna DIN

TYPY / KLASY OGRANICZNIKÓW PRZEPIĘĆ:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

• Ogranicznik typu 1, czyli dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

• Ogranicznik typu 2, czyli dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

• Ochronnik typu 3, czyli dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

O producencie:

Firma ADELID jest wiodącym producentem i dystrybutorem artykułów elektrotechnicznych. Specjalizuje się w produkcji i sprzedaży hurtowej wyrobów elektrotechnicznych. Zajmuje się przede wszystkim produkcją rozdzielnic stacjonarnych, przenośnych i podwieszanych oraz przedłużaczy. Współpracuje z hurtowniami elektrycznymi oraz elektrotechnicznymi. Firma rozpoczęła swoją działalność w 2010 roku, jednak bazuje na ponad 20 letnim doświadczeniu pracowników zdobytym na rynku producentów elektrotechnicznych w innych firmach.
