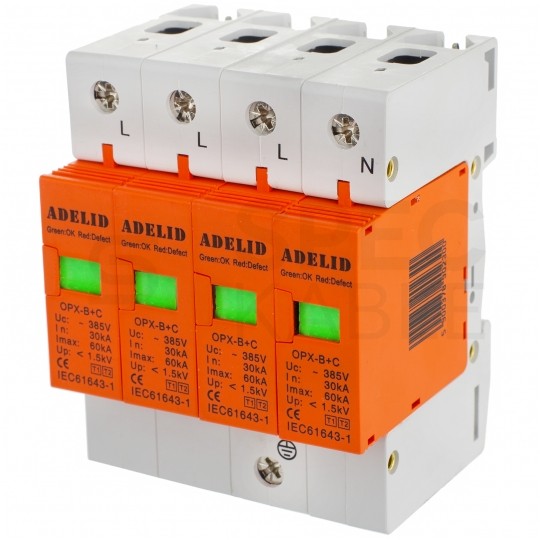

Ogranicznik przepięć SPD 3-fazowy B+C (Typ 1+2) 4P 4kA + 30kA/60kA ADELID

Ogranicznik przepięć OPX-4P-B+C służy do ochrony aparatury elektrycznej przed przejściowymi przepięciami, które powstają np. przy uderzeniu pioruna w napowietrzną linię energetyczną oraz załączaniu/wyłączaniu linii napowietrznej. Ochronnik OPX-4P-B+C jest urządzeniem typu 1+2 (posiada klasę B+C) dzięki czemu idealnie nadaje się do ochrony instalacji elektrycznej w domach jedno- i wielorodzinnych.

Dane techniczne:

• Klasa ochronności: B+C (T1+T2)
• Rodzaj: 3-fazowy
• Liczba biegunów: 4
• Napięcie pracy ochronnika Uc: ~ 385V
• Prąd znamionowy ochronnika In: 30 kA
• Prąd maksymalny ochronnika Imax: 60 kA
• Prąd udarowy Iimp: 4 kA
• Napięciowy poziom ochrony Up: < 1,5 kV
• Szerokość w modułach 17,5mm: 4
• Zgodność z normą: IEC61643-1

Charakterystyka:

• wysoka jakość wykonania
• mała waga i gabaryt urządzenia
• licznik produkowany i testowany zgodnie z międzynarodowymi normami
• szeroki zakres pomiarowy
• wysoka dokładność
• niezawodność i odporność na przeciążenia
• niski pobór energii na poziomie < 2W
• trzy diody sygnalizują obecność każdej z faz

Typy / klasy ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

Ochronnik OPX-4P-B+C jest urządzeniem typu 1+2 (posiada klasę B+C) dzięki czemu idealnie nadaje się do ochrony instalacji elektrycznej w domach jedno- i wielorodzinnych.
