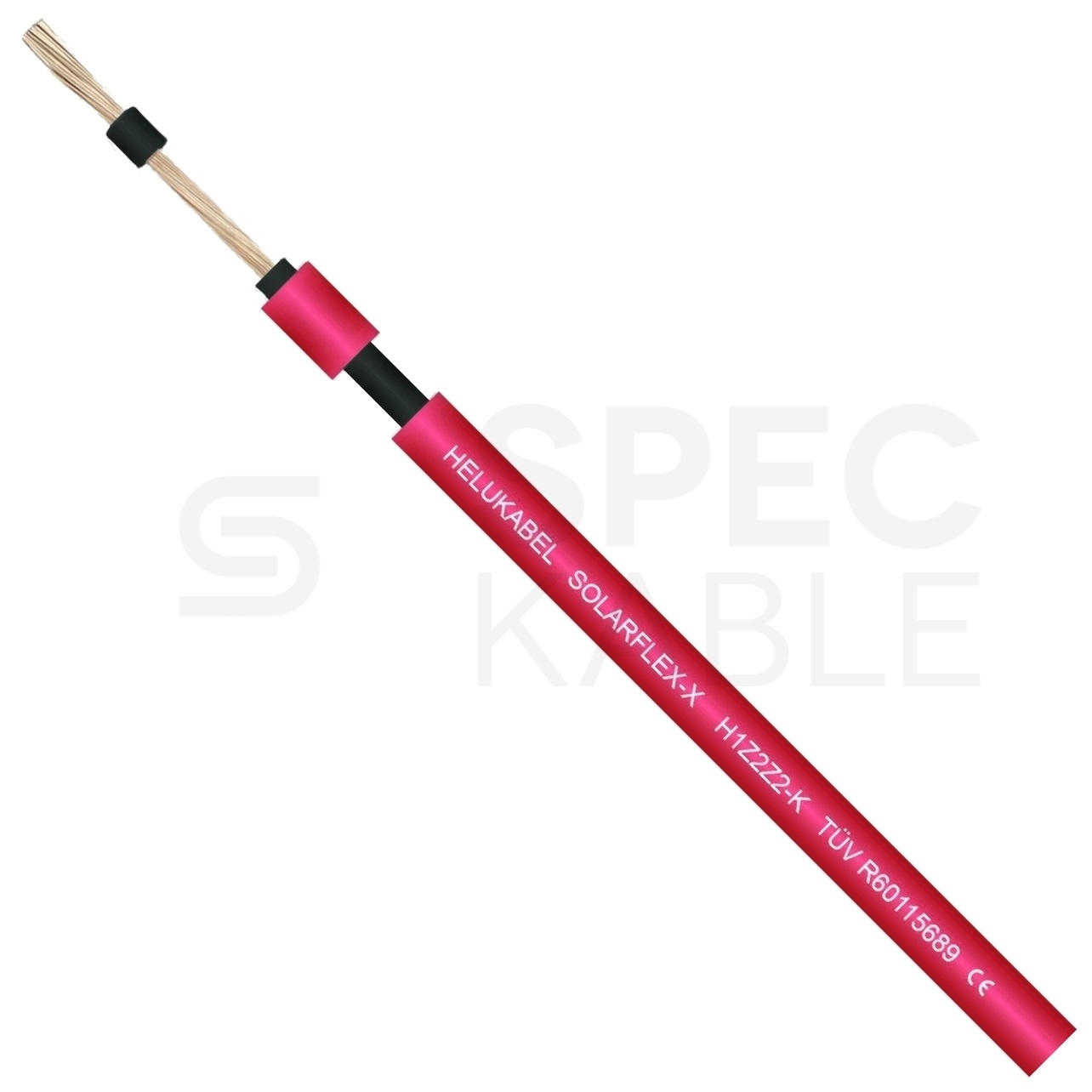

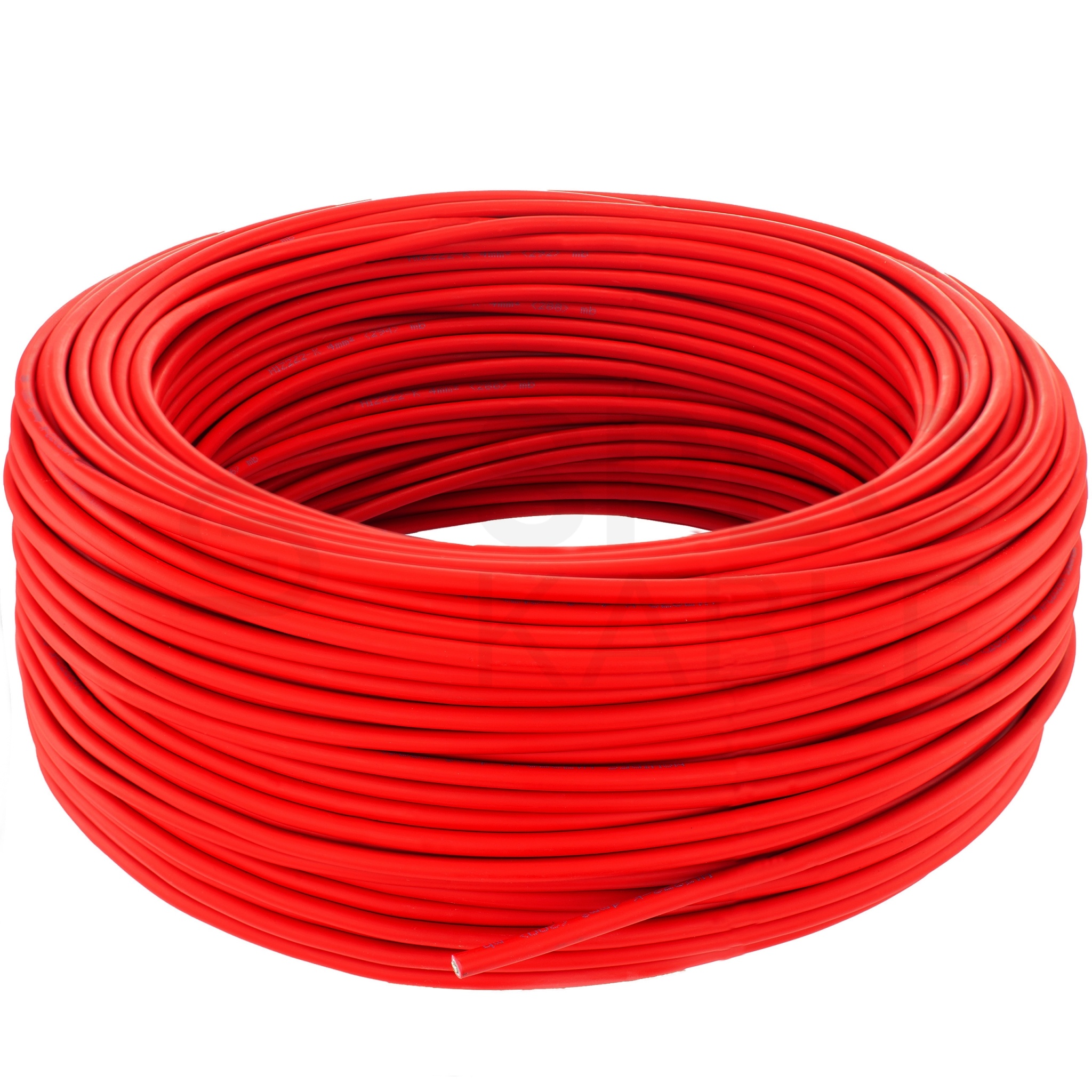

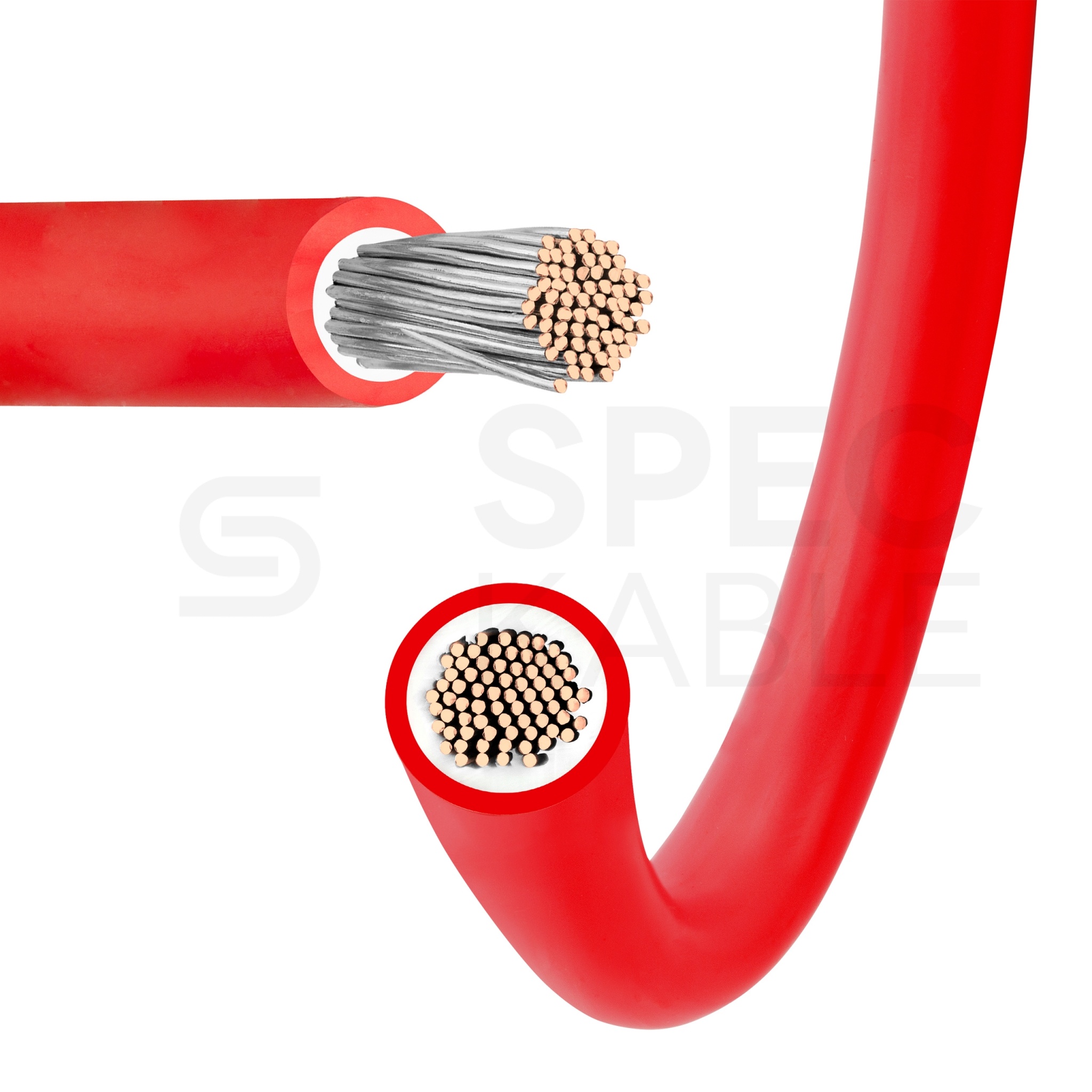

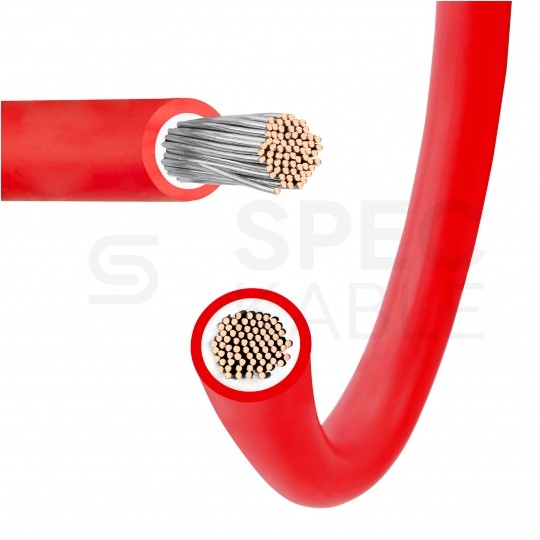

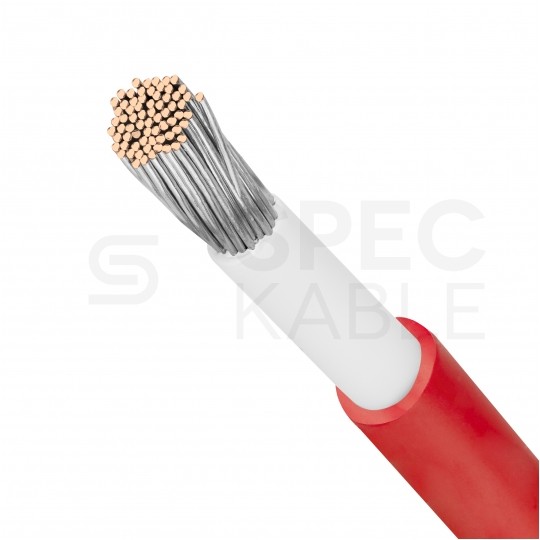

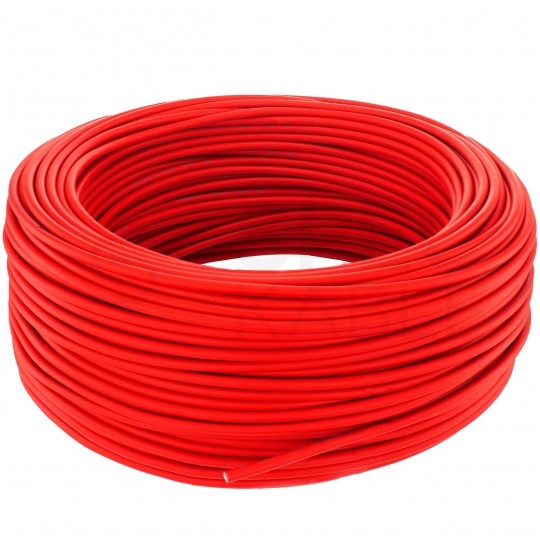

Kabel solarny ziemny SOLARFLEX-X H1Z2Z2-K 16mm2 jednożyłowy czerwony 1,0/1,5kV zewnętrzny bezhalogenowy Dca linka Helukabel

Wysokiej jakości, niemiecki przewód jednożyłowy przeznaczony do instalacji fotowoltaicznych, z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z usieciowanego tworzywa bezhalogenowego. Produkt został wykonany zgodnie z DIN VDE 0283-618 oraz PN-EN 50618, a także posiada bardzo wysoką klasę reakcji na ogień - Dca.

Może być używany zarówno wewnątrz, jak i na zewnątrz budynków, a także bezpośrednio w ziemi. Powłoka zewnętrzna zapewnia odporność na promieniowanie UV oraz warunki atmosferyczne. Przewidywany okres eksploatacji wynosi 25 lat.

Dane techniczne:

• Producent: Helukabel
• Indeks: 11022068
• Model: SOLARFLEX®-X
• Rodzaj przewodu: H1Z2Z2-K
• Liczba i przekrój żył: 1 x 16 mm²
• Napięcie pracy AC (U0/U): 1000/1000 V
• Napięcie pracy DC (U0/U): 1500/1500 V
• Napięcie testu: 6500 V
• Temperatura pracy (stacjonarnie): -40°C do +90°C
• Minimalny promień gięcia (ułożenie na stałe): 5 x Ø przewodu
• Numer AWG (około): 6 AWG
• Średnica zewnętrzna (min-max): 7,7 - 8,5 mm
• Waga miedzi (około): 153,6 kg/km
• Waga kabla (około): 170 kg/km

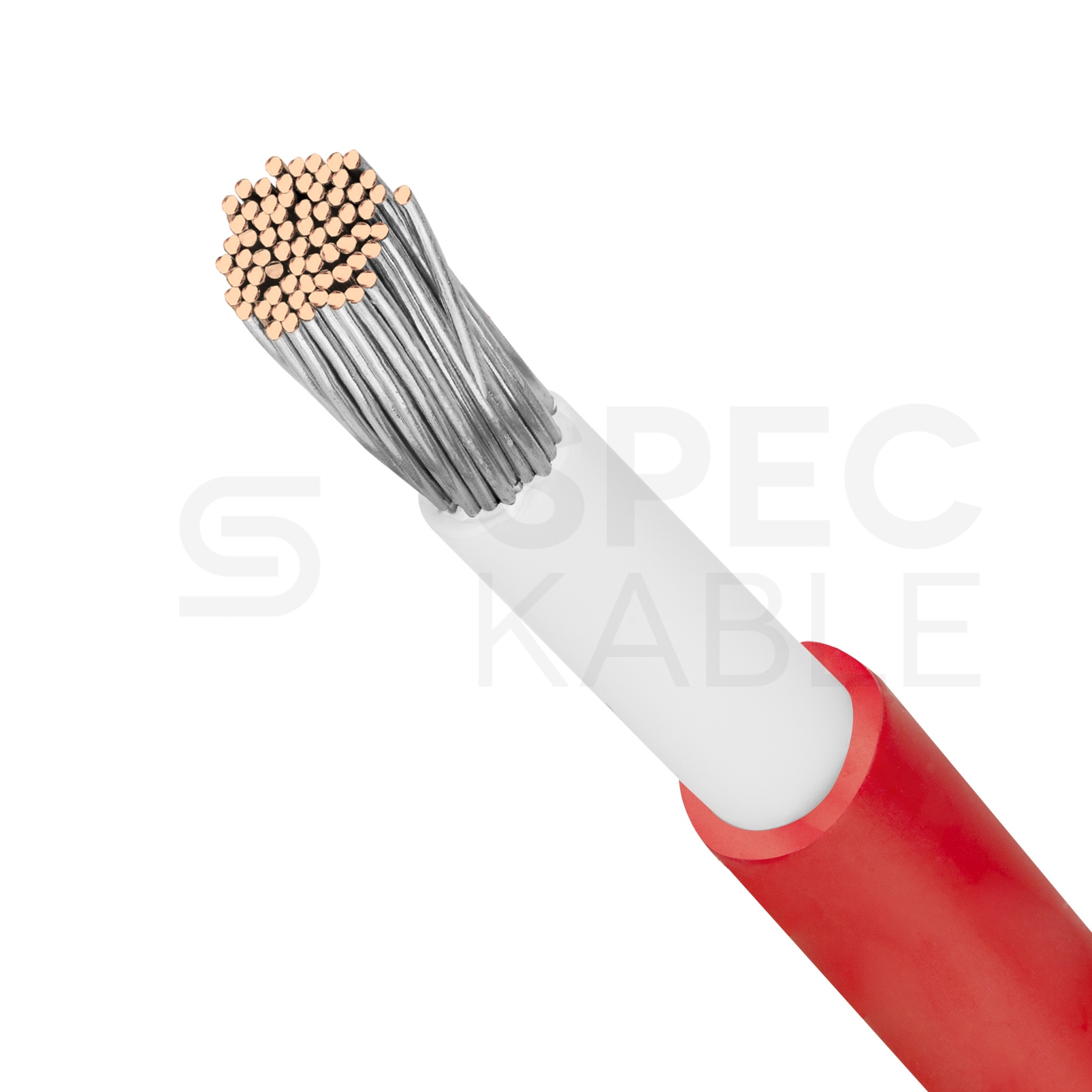

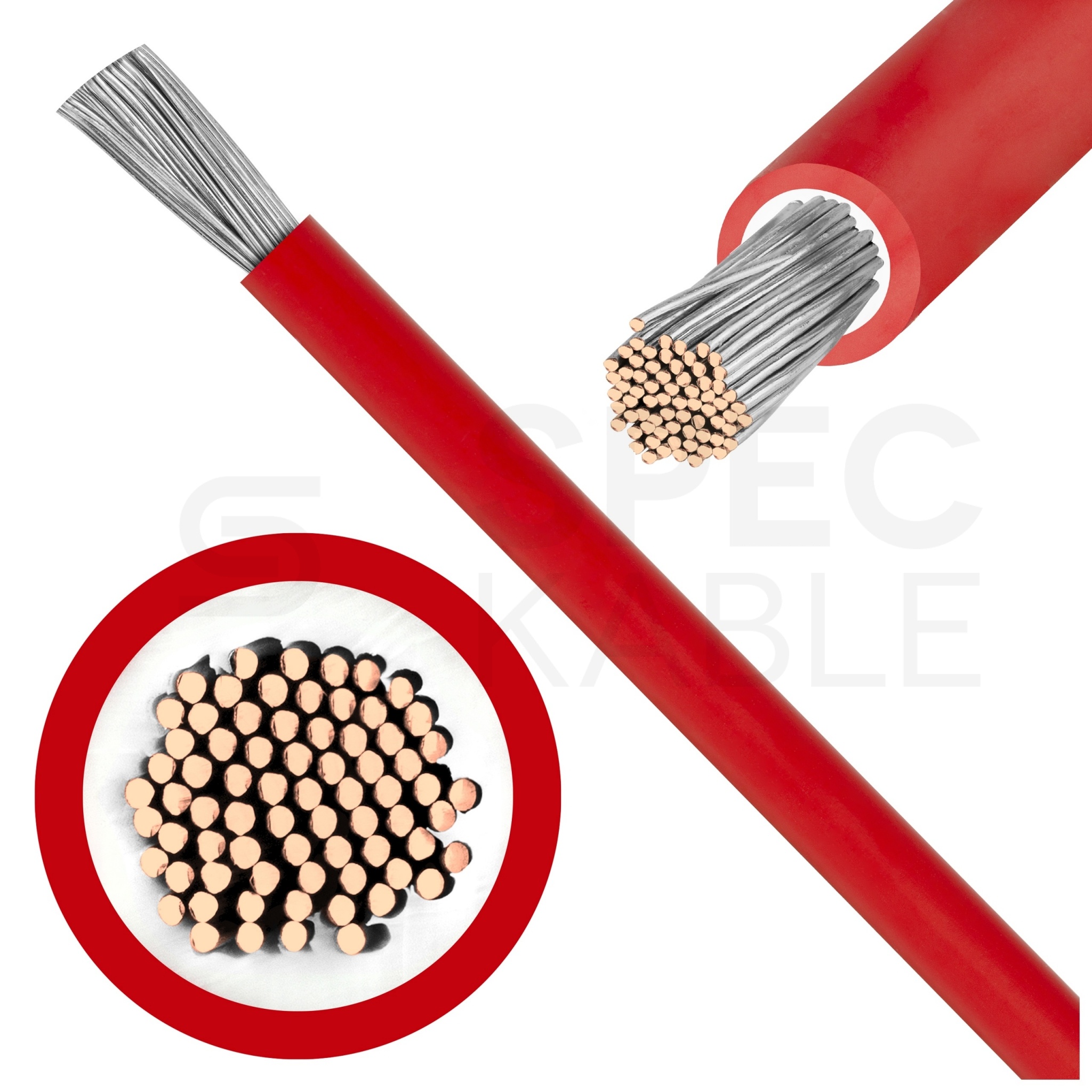

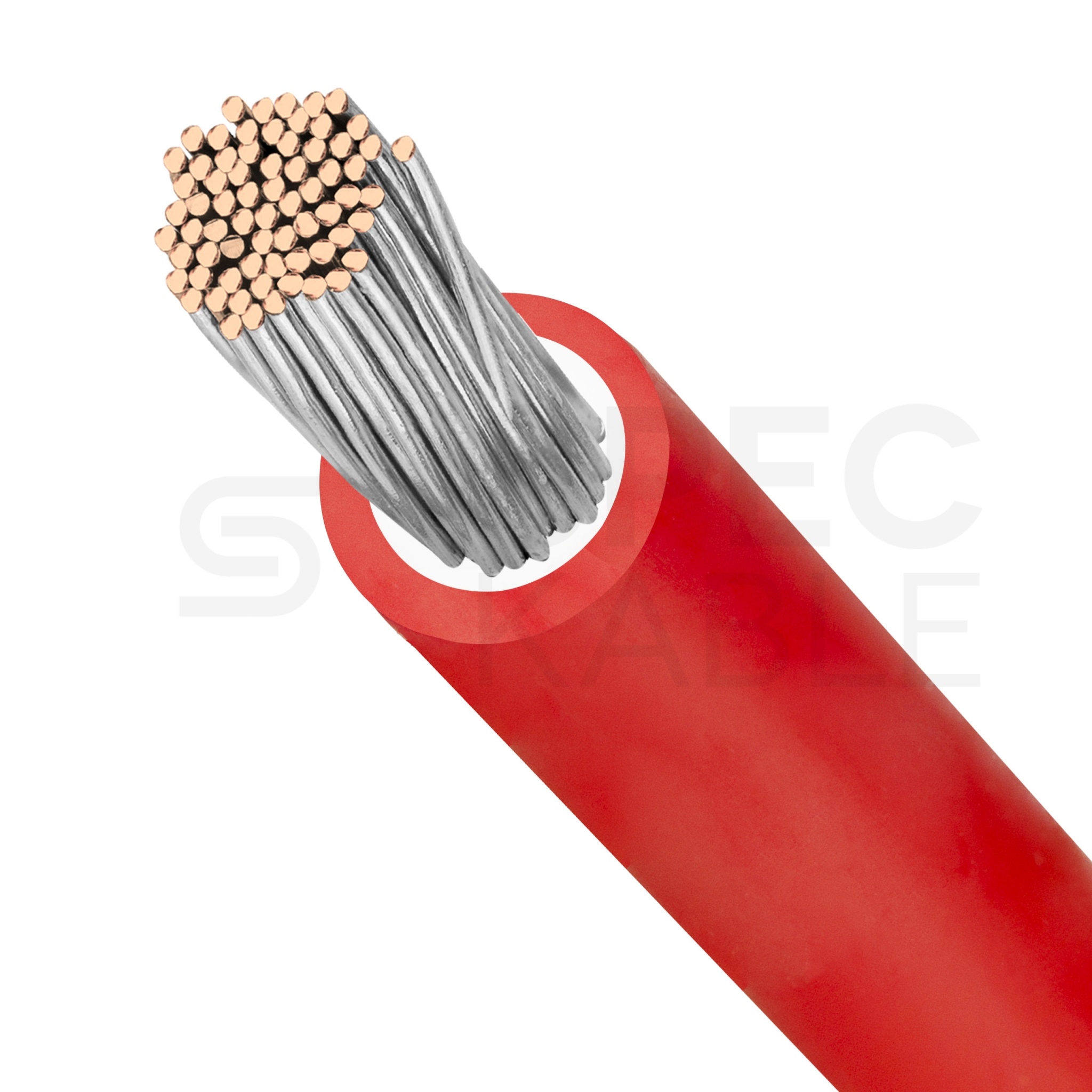

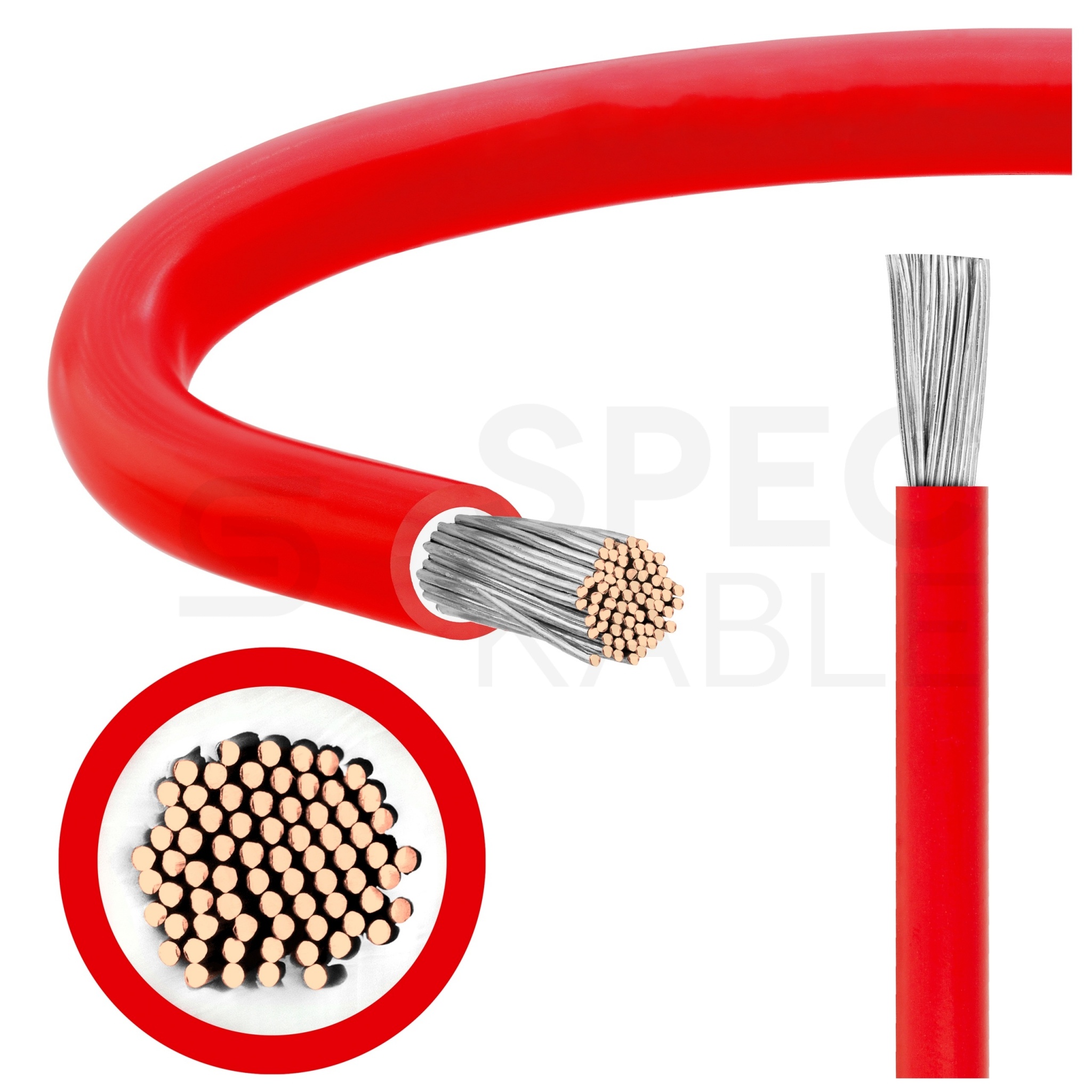

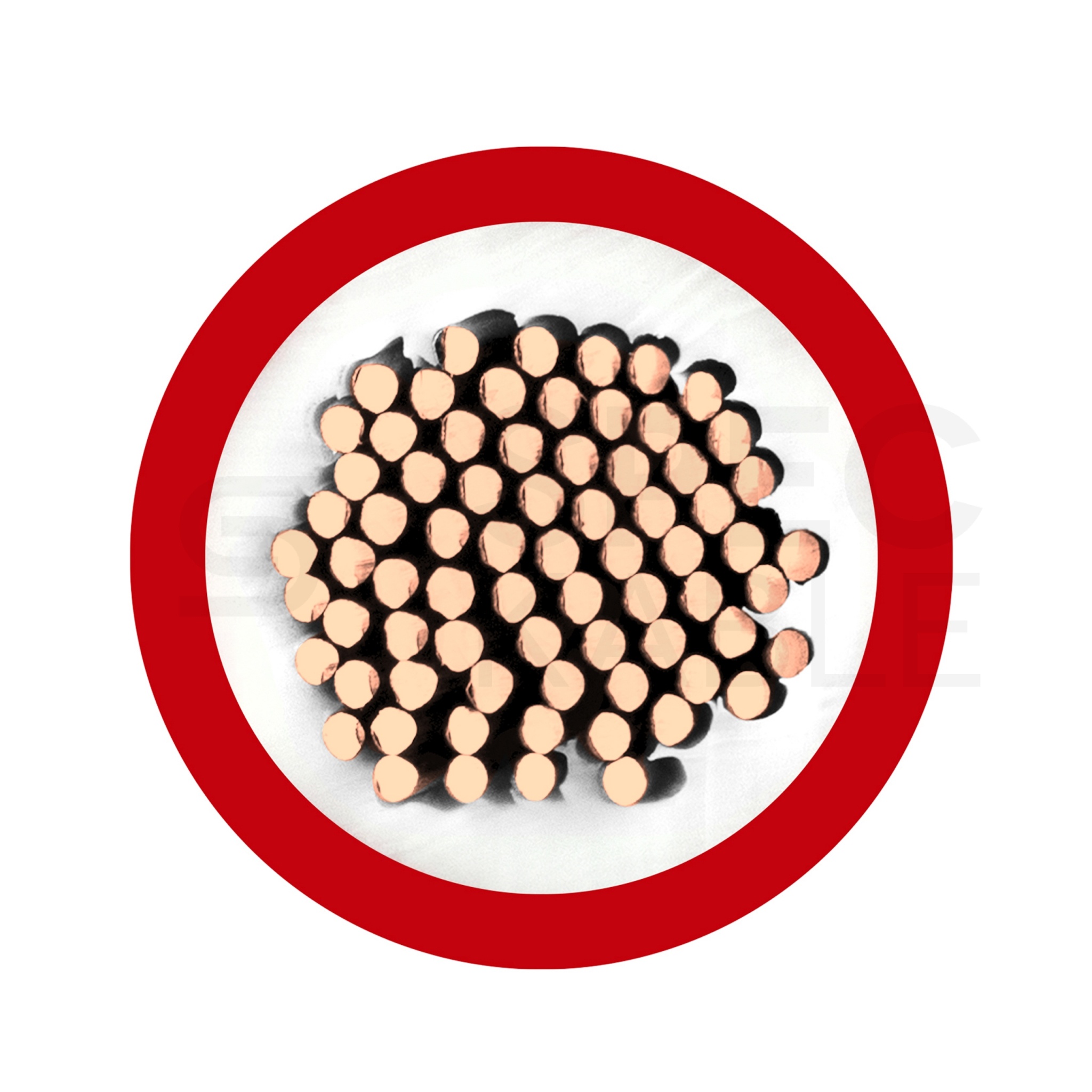

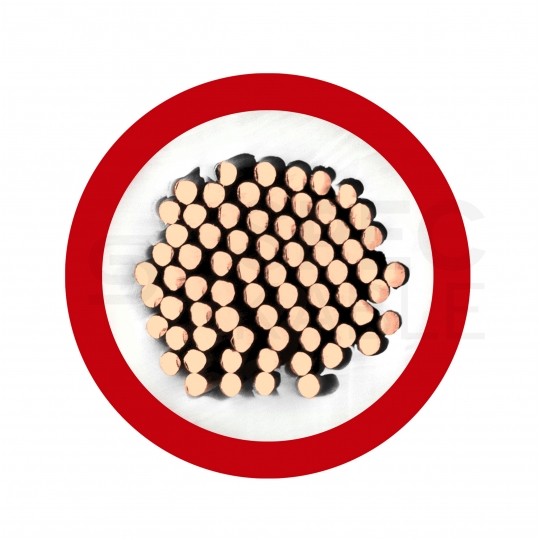

Budowa:

• Żyła: miedziana ocynowana, wielodrutowa giętka kl.5 wg DIN VDE 0295 / IEC 60228
• Izolacja żyły: usieciowane tworzywo
• Powłoka: usieciowane tworzywo
• Kolor powłoki: czerwony

Właściwości:

• Wyprodukowany specjalnie pod zastosowania solarne
• Do instalacji zewnętrznych i wewnętrznych
• Do bezpośredniego zakopania w ziemi, lecz zalecane jest układanie w rurach osłonowych
• Bezhalogenowy (LSOH)
• Odporny na promieniowanie UV, ozon, warunki atmosferyczne
• Odporny na wodę, lecz nie do stałego montażu w wodzie
• Reakcja na ogień: klasa Dca
• Nadaje się do stosowania z urządzeniami i systemami z izolacją ochronną (II klasa ochronności)
• Żywotność przewodu min. 25 lat

Badania:

• Bezhalogenowość wg DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
• Odporność na pionowe rozprzestrzenianie płomienia na pojedynczym przewodzie wg DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
• Wydzielanie dymu podczas spalania wg DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
• Odporność na UV wg DIN VDE 0283-618 / DIN EN 50618 załącznik E
• Odporność na ozon wg DIN VDE 0283-618 / DIN EN 50618
• Odporność na warunki pogodowe wg DIN VDE 0283-618 /DIN EN 50618 załącznik E
• Odporność na wodę wg DIN VDE 0285-525-2-21 / DIN EN 50525-2-21 załącznik E
• Odporność izolacji na prąd stały wg DIN VDE 0283-618 / DIN EN 50618 Tab. 2
• Certyfikaty: TÜV Rheinland

Zastosowanie:

Przewody solarne są przeznaczone do wykonywania połączeń pomiędzy modułami fotowoltaicznymi i pomiędzy ciągami modułów, a także jako przewody łączące zespoły modułów z inwerterem (falownikiem). Dzięki wysokiej wytrzymałości środowiskowej nadają się do okablowania każdego rodzaju systemu fotowoltaicznego, od paneli montowanych na dachach budynków po rozbudowane elektrownie słoneczne. Przewody są w pełni bezhalogenowe, dzięki czemu mogą być bezpiecznie wprowadzane do budynków i nie stanowią zagrożenia dla ludzi podczas pożaru.

Przewody fotowoltaiczne – na co zwrócić uwagę?

Aby inwestycja, jaką jest instalacja fotowoltaiczna zwróciła się zgodnie z założeniami, wszystkie komponenty wchodzące w jej skład powinny zapewnić pełną sprawność elektryczną i odpowiednią wytrzymałość mechaniczną w ciągu ok. 25 lat. Bardzo często inwestorzy wybierają jak najlepsze moduły oraz inwertery nie przywiązując większej wagi do przewodów, a to właśnie dzięki nim, będziemy cieszyć się sprawną i bezpieczną instalacją PV.

Do zastosowania w instalacjach PV przeznaczone są kable wykonane według rygorystycznej normy europejskiej EN 50618. Przewody w pełni zgodne z w/w normą mogą nosić zharmonizowaną nazwę H1Z2Z2-K. Wszystkie inne przewody zwane przewodami fotowoltaicznymi, które coraz częściej są spotykanie na naszym rynku produkowane są wg norm zakładowych lub warunków technicznych opracowanych przez danego producenta i najczęściej nie mają potwierdzenia zgodności z w/w normą przez zewnętrzne laboratorium.

Niemiecka jakość

Kabel solarny HELUKABEL wywodzi się z niemieckiej technologii i standardów jakości. Został wyprodukowany przy użyciu najwyższej jakości materiałów, a finalny produkt przeszedł rygorystyczną kontrolę jakościową.

O producencie:

Helukabel Polska, jako oddział niemieckiego koncernu, zajmuje się produkcją oraz dystrybucją kabli, przewodów i osprzętu kablowego do wszystkich branż i zastosowań. Helukabel to firma z bogatą tradycją zorientowana przede wszystkim na satysfakcji i zaufaniu Klienta. Spółka bezustannie dba o odpowiednie zarządzanie przedsiębiorstwem (potwierdzone certyfikatem ISO 9001:2015). Ponadto, koncern przykłada wielką wagę do utrzymania wysokiej jakości produktów, jak i samej produkcji. Produkty Helukabel są obecnie dostępne w większości hurtowni elektrotechnicznych w Polsce.
