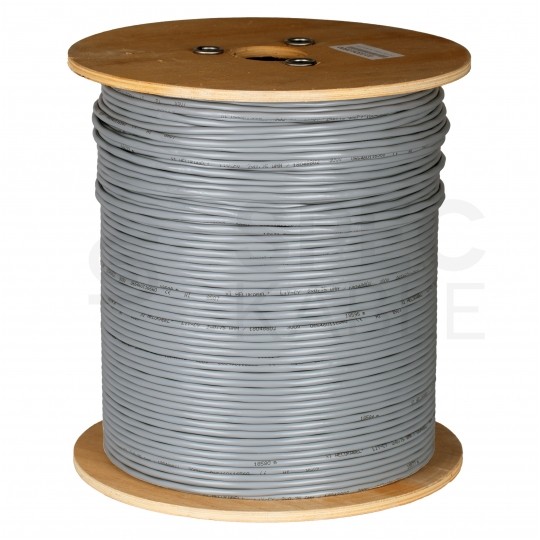

Kabel sterowniczy LIYCY 2x0,5mm2 szary 300/300V ekranowany olejoodporny linka Helukabel

Przewód sterowniczy LIYCY 2x0,5mm² 300/300V ekranowany olejoodporny linka szary Helukabel

Wysokiej jakości przewód sterowniczy, niemieckiej marki Helukabel, na napięcie znamionowe 300/300V, o giętkich, miedzianych żyłach, w izolacji oraz powłoce wykonanych z polwinitu PVC.

Unikalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary, przy jednoczesnym zachowaniu bardzo wysokiej wytrzymałości mechanicznej, ponadto przewód jest olejoodporny.

LIYCY nadaje się do układania na stałe oraz do połączeń ruchomych wewnątrz budynków. Przeznaczony jest do stosowania m.in. w przemyśle maszynowym, elektronicznym, komputerowym, automatyce i sterowaniu.

Wspólny ekran w postaci oplotu z drutów miedzianych zapewnia bardzo dobrą ochronę przed zewnętrznymi polami elektromagnetycznymi.

Dane techniczne:

• Producent: Helukabel
• Indeks: 18048795
• Rodzaj przewodu: LiY-CY
• Liczba i przekrój żył: 2 x 0,5 mm²
• Napięcie pracy: 300/300 V
• Napięcie testu (żyła/żyła): 1200 V
• Napięcie testu (żyła/ekran): 800 V
• Napięcie przebicia: min. 2400 V
• Pojemność przy 800Hz (żyła/żyła): ok. 150 pF/m
• Pojemność przy 800Hz (żyła/ekran): ok. 270 pF/m
• Indukcyjność: ok. 0,65 mH/km
• Impedancja: ok. 78 Ohm
• Rezystancja sprzężenia: max. 250 Ohm/km
• Temperatura pracy (elastycznie): -5°C do +70°C
• Temperatura pracy (stacjonarnie): -30°C do +80°C
• Minimalny promień gięcia (elastycznie): 10 x Ø przewodu
• Minimalny promień gięcia (ułożenie na stałe): 5 x Ø przewodu
• Przybliżona średnica zewnętrzna: 4,8 mm
• Przybliżona waga miedzi: 17,7 kg/km
• Przybliżona waga kabla: 31,3 kg/km

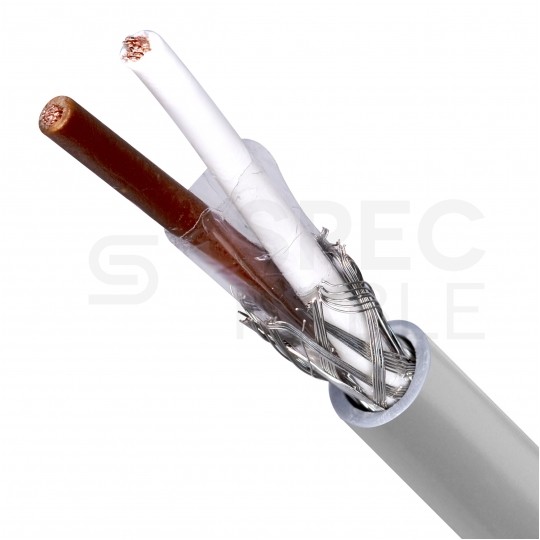

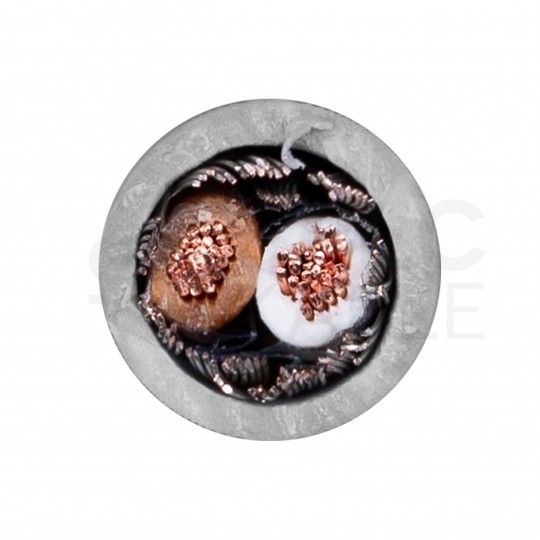

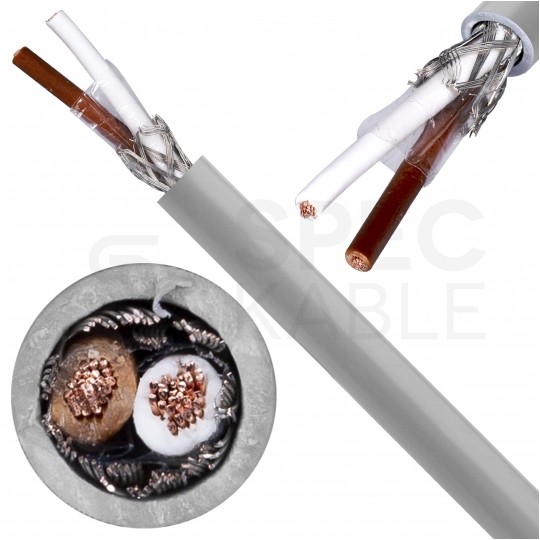

Budowa:

• Żyły: miedziane, nieocynowane, wielodrutowe giętkie klasy 5, wg DIN VDE 0295 / IEC 60228
• Izolacja żył: PVC typu TI2 wg DIN VDE 0207-363-3 / DIN EN 50363-3
• Identyfikacja żył: kolorami wg DIN 47100, bez powtarzania kolorów
• Ośrodek: żyły skręcone w warstwy z optymalnym skokiem ośrodka
• Obwój ośrodka: folia poliestrowa
• Ekran: oplot z drutów miedzianych ocynowanych o gęstości krycia ok. 70%
• Powłoka: PVC typu TM2 wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
• Kolor powłoki: szary (RAL 7001)

Właściwości i testy:

• Olejoodporny
• Odporny na związki chemicznie (wg tabeli na stronie producenta)
• Materiały użyte do produkcji nie zawierają silikonu, kadmu oraz substancji uniemożliwiających osadzanie się lakieru w procesie lakierowania
• Odporność na pionowe rozprzestrzenianie płomienia na pojedynczym przewodzie wg DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2

Zastosowanie:

Przewody LIYCY są stosowane w połączeniach elastycznych przy średnim obciążeniu mechanicznym, w których nie występują naprężenia rozciągające i wymuszony ruch. Mogą być układane w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu.

Są odpowiednie do układania wszędzie tam, gdzie wymagana jest jak najmniejsza średnica zewnętrzna przewodu. Ta cecha ma znaczenie zwłaszcza w takich obszarach jak: produkcja narzędzi i przemysł maszynowy, a także sektor elektroniczny, komputerowy, pomiarowy i kontrolny. Bardzo mała średnica zewnętrzna sprawia, że nadaje się m.in. do miniaturowych wtyczek.

W celu zoptymalizowania EMC (kompatybilność elektromagnetyczna) zalecany jest obustronny, obwodowy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi EMC).

Przykładowe obszary stosowania:

• Urządzenia automatyki przemysłowej - sterowniki PLC, interfejsy operatora (np. panele dotykowe), czujniki i przetworniki, siłowniki i zawory
• Komunikacja i transmisja danych - interfejsy przemysłowe (takie jak RS-232, RS-485), przemysłowe systemy komputerowe i sieciowe
• Aparatura pomiarowa - analizatory, oscyloskopy
• Systemy zabezpieczeń - kamery przemysłowe, systemy alarmowe, czujniki ruchu i detektory
• Budynki i automatyka budynkowa - systemy zarządzania budynkami (BMS), kontrola dostępu i systemy identyfikacji, sterowanie roletami
