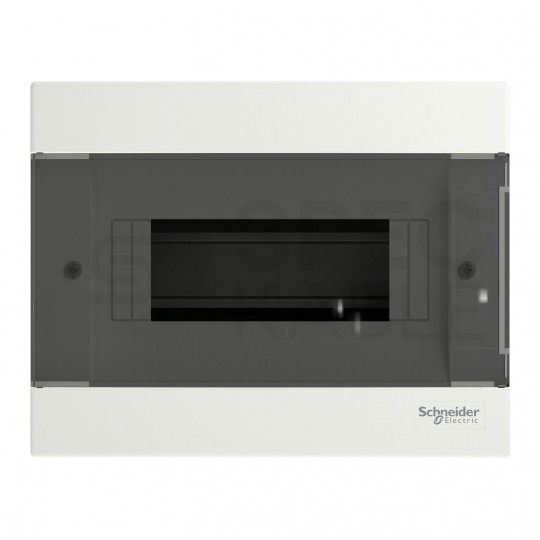

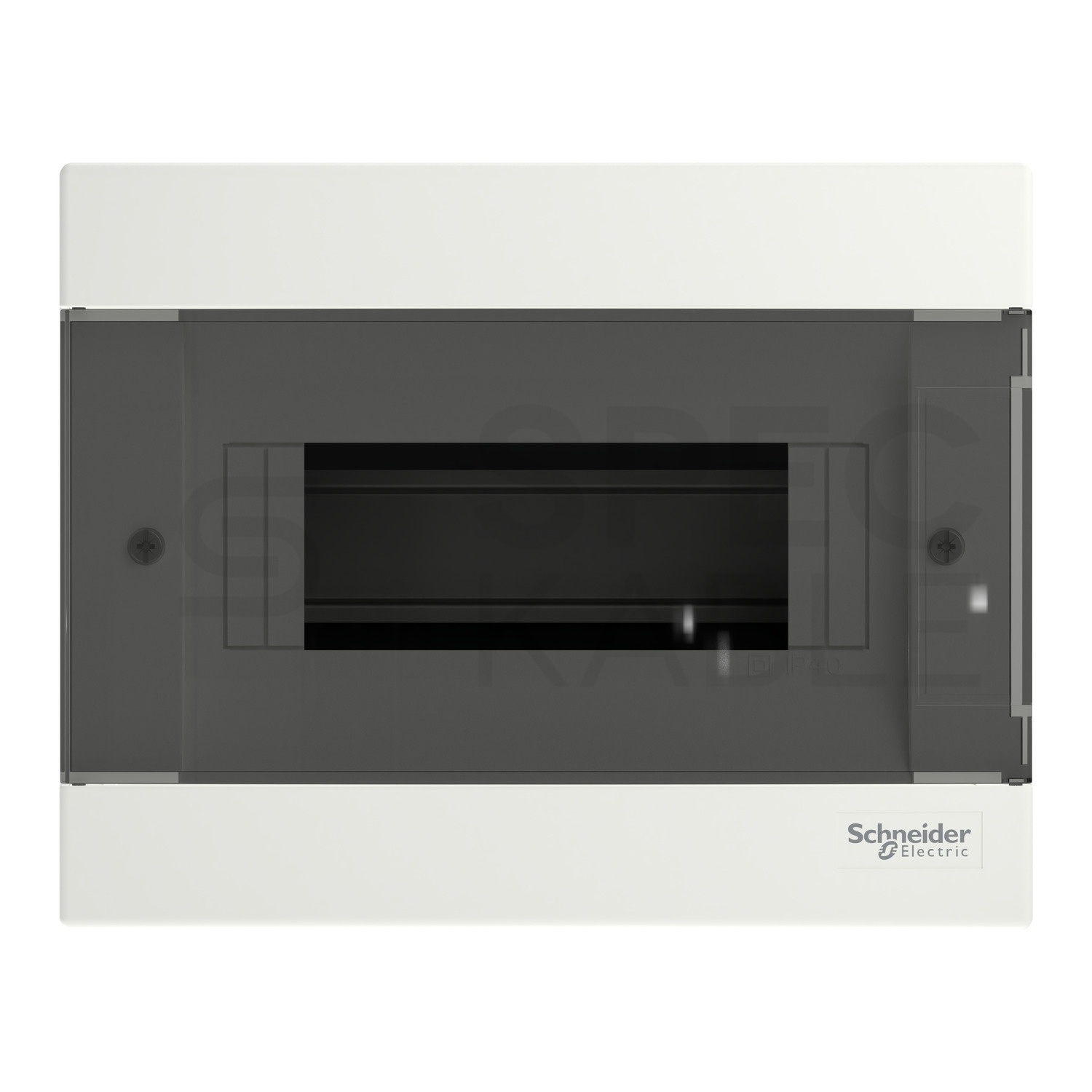

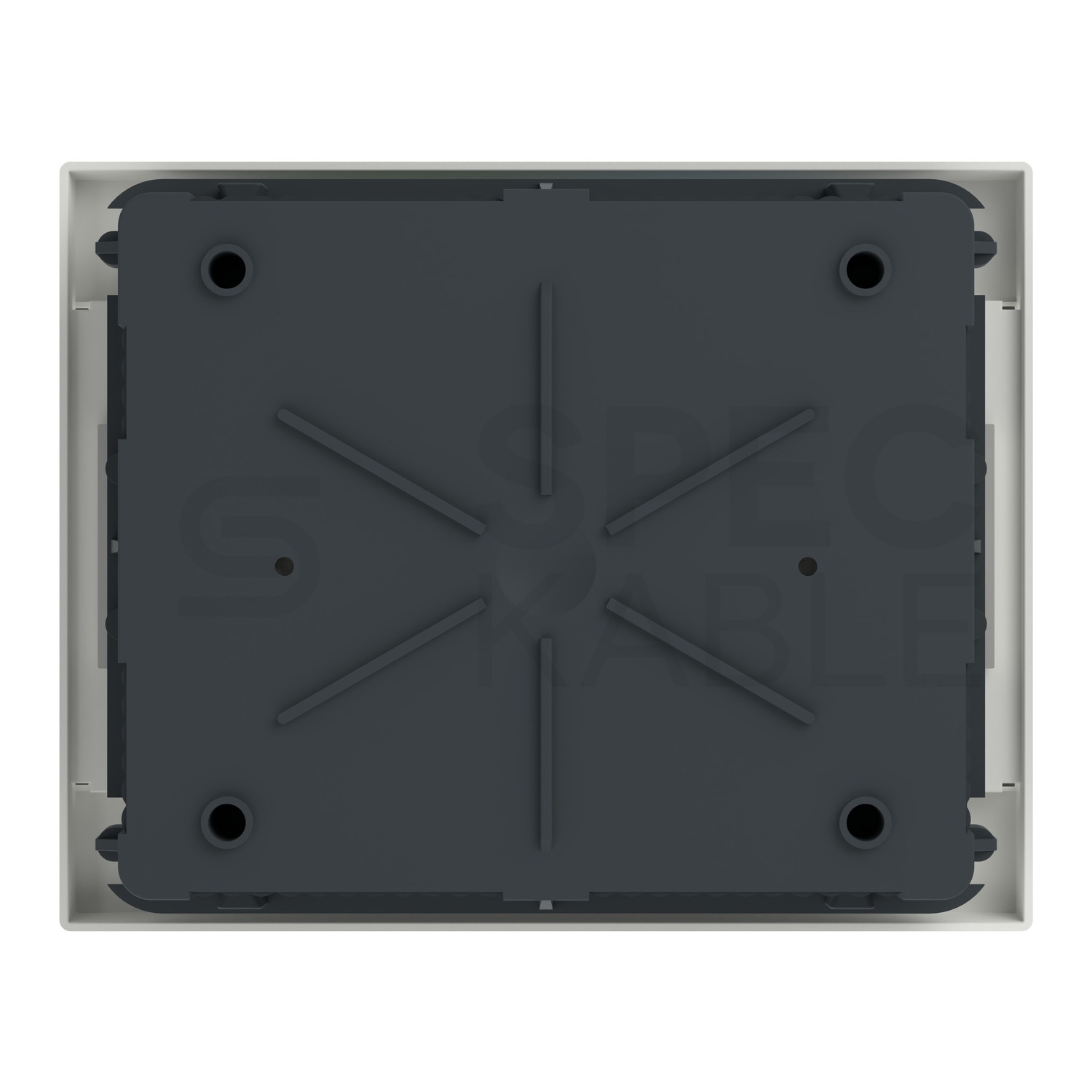

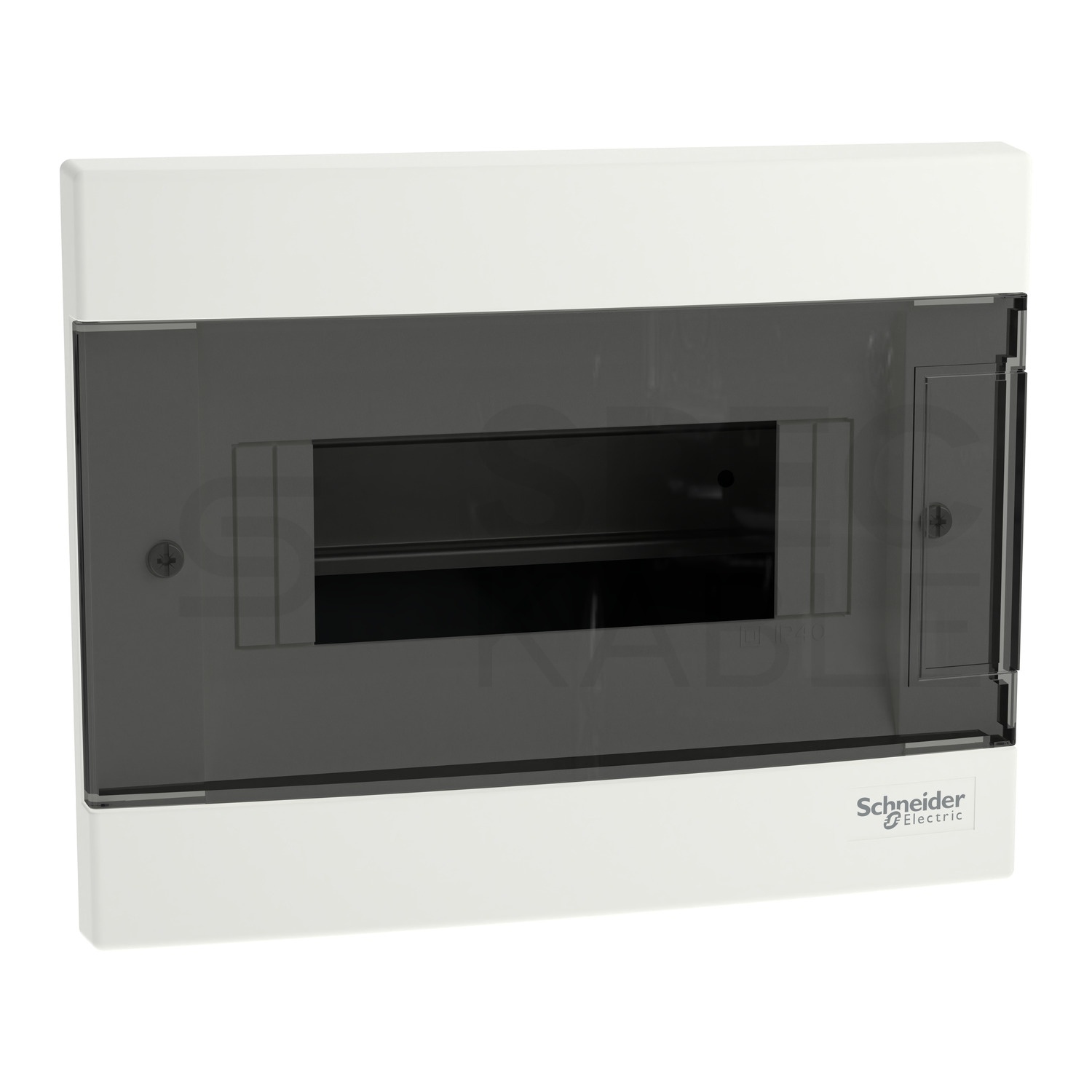

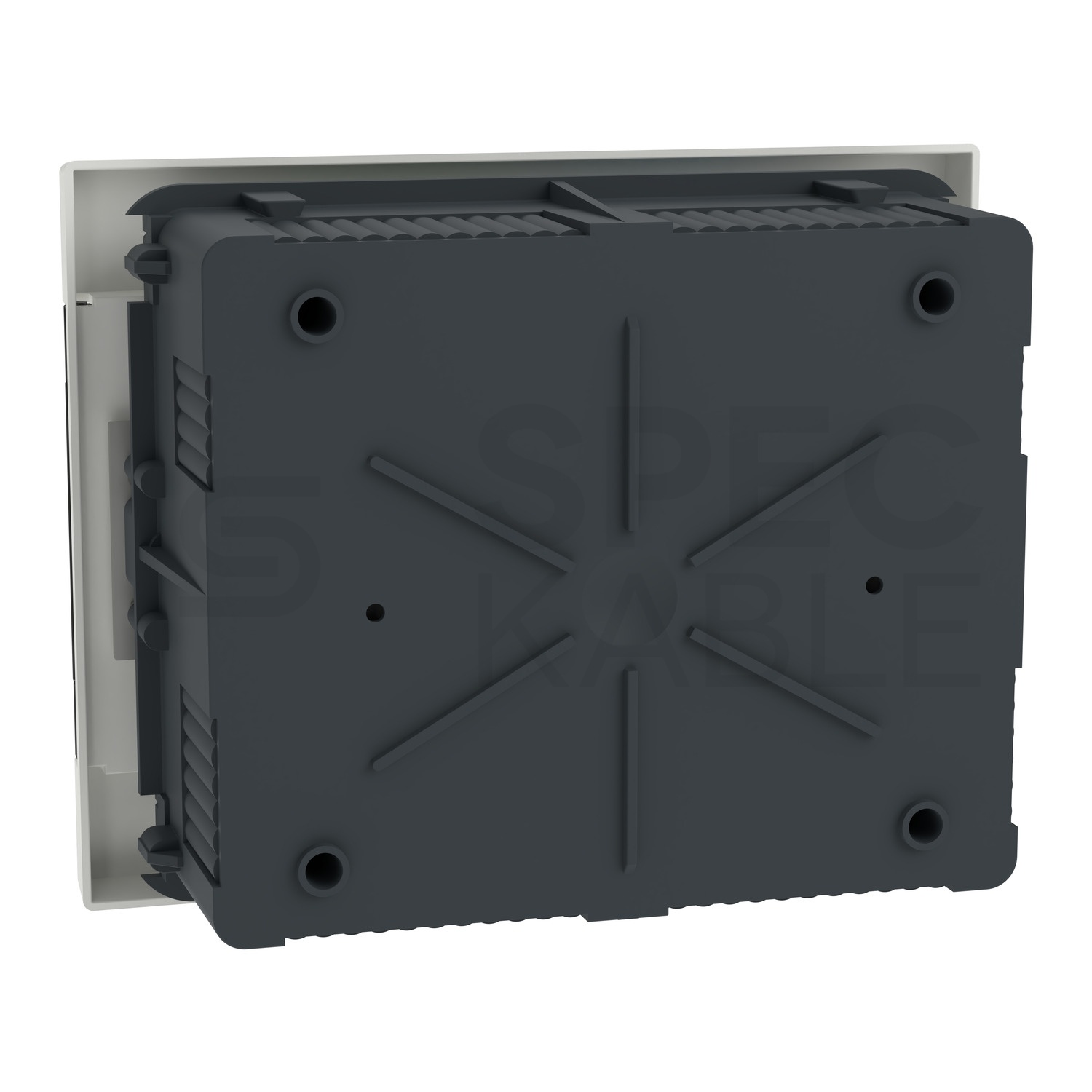

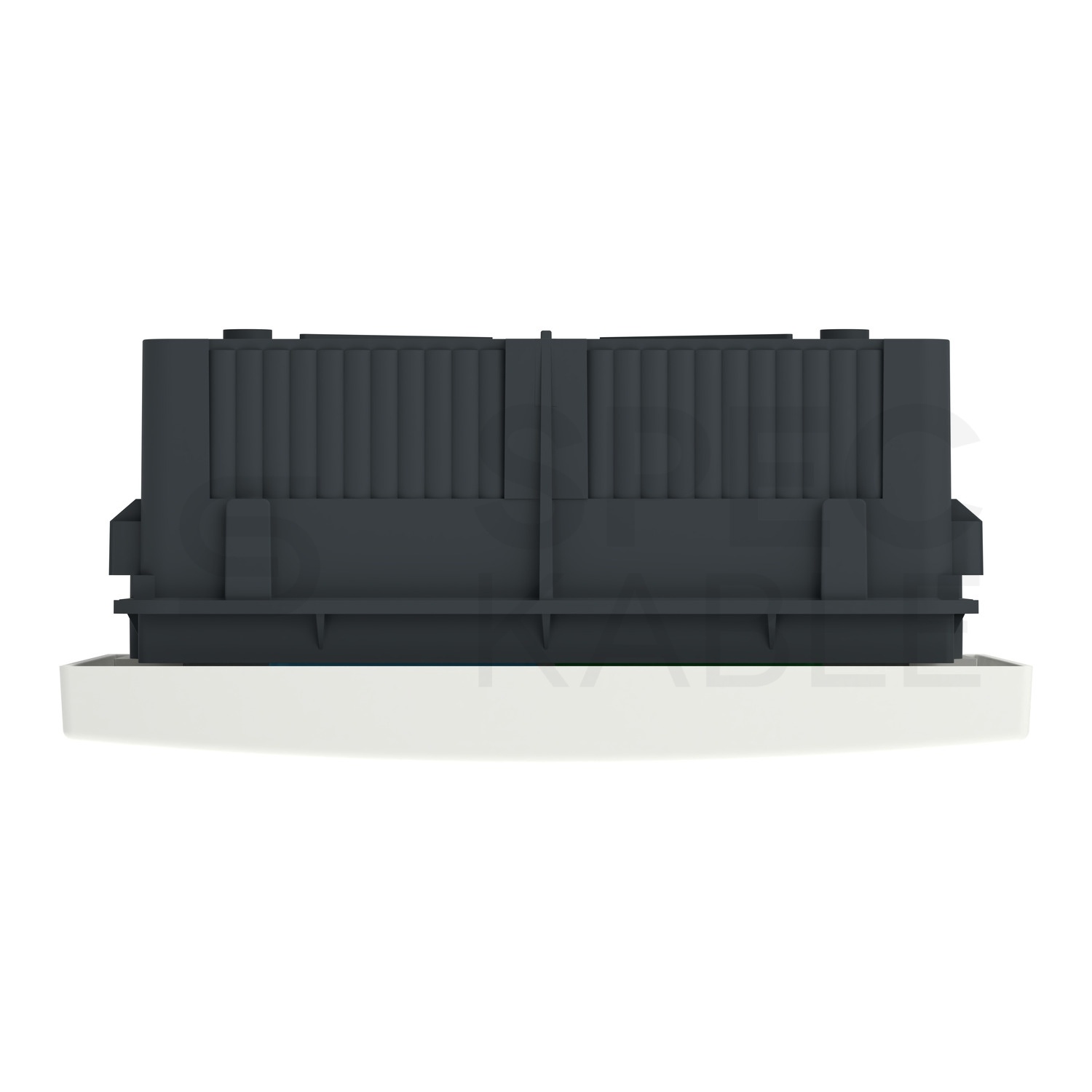

Rozdzielnica obudowa modułowa podtynkowa 1x8 drzwi transparentne Easy9 215x170x96,5mm IP40 Schneider

Rozdzielnica obudowa modułowa podtynkowa 1x8 drzwi transparentne Easy9 215x170x96,5mm IP40

Schneider EZ9EU-1-8-PT-T

Rozdzielnice są konstrukcjami stanowiącymi bezpieczną i estetyczną obudowę dla montowania w nich zespołów bezpiecznikowych typu "S", liczników trójfazowych oraz urządzeń sterujących. Nadają się do montowania wewnątrz budynków.

Posiada możliwość zamontowania 8 standardowych modułów o rozmiarze 18 mm, a jej konstrukcja zapewnia łatwy dostęp do elementów dzięki odwracalnym drzwiom, które można otwierać w zakresie 180°.

Wykonana z samogasnącego tworzywa sztucznego, zapewnia wysoki poziom bezpieczeństwa, z klasą izolacji II oraz stopniem ochrony IP40 przy zamkniętych drzwiach.

Najważniejsze funkcje:

• Łatwa i szybka instalacja
• Dyskretne wzornictwo uzyskane dzięk płaskim powierzchniom
• Płaskie drzwi otwierane na prawą lub lewą stronę, otwierane do 180°
• Izolowane bloki N/PE, możliwe do zamocowania w górnej lub dolnej części
• Cześć dolna i stelaż obudowy wyprodukowany z recyklingowanego polistyrenu

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Easy9 EU
• Typ produktu lub komponentu: Obudowa
• Typ obudowy: Obudowa modułowa

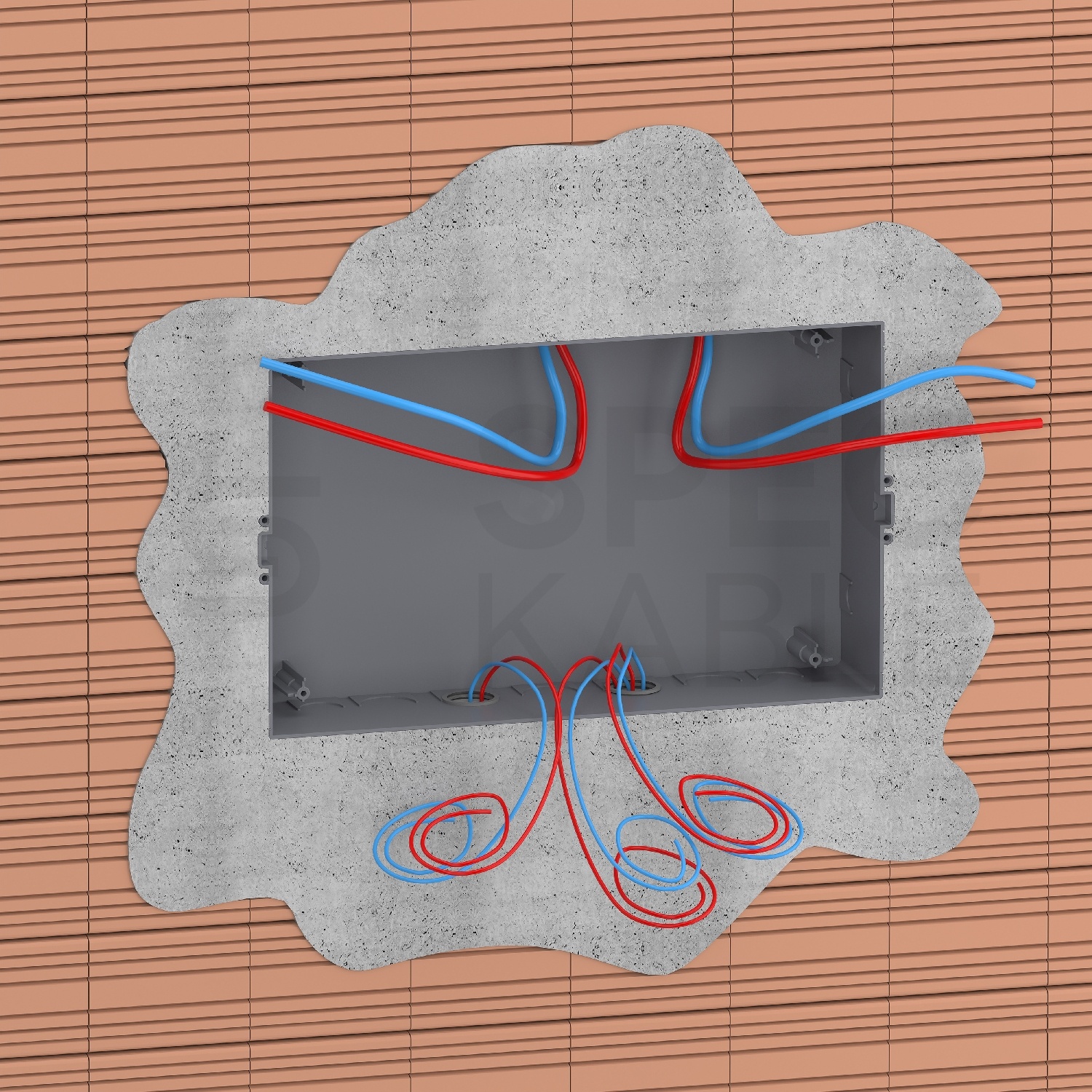

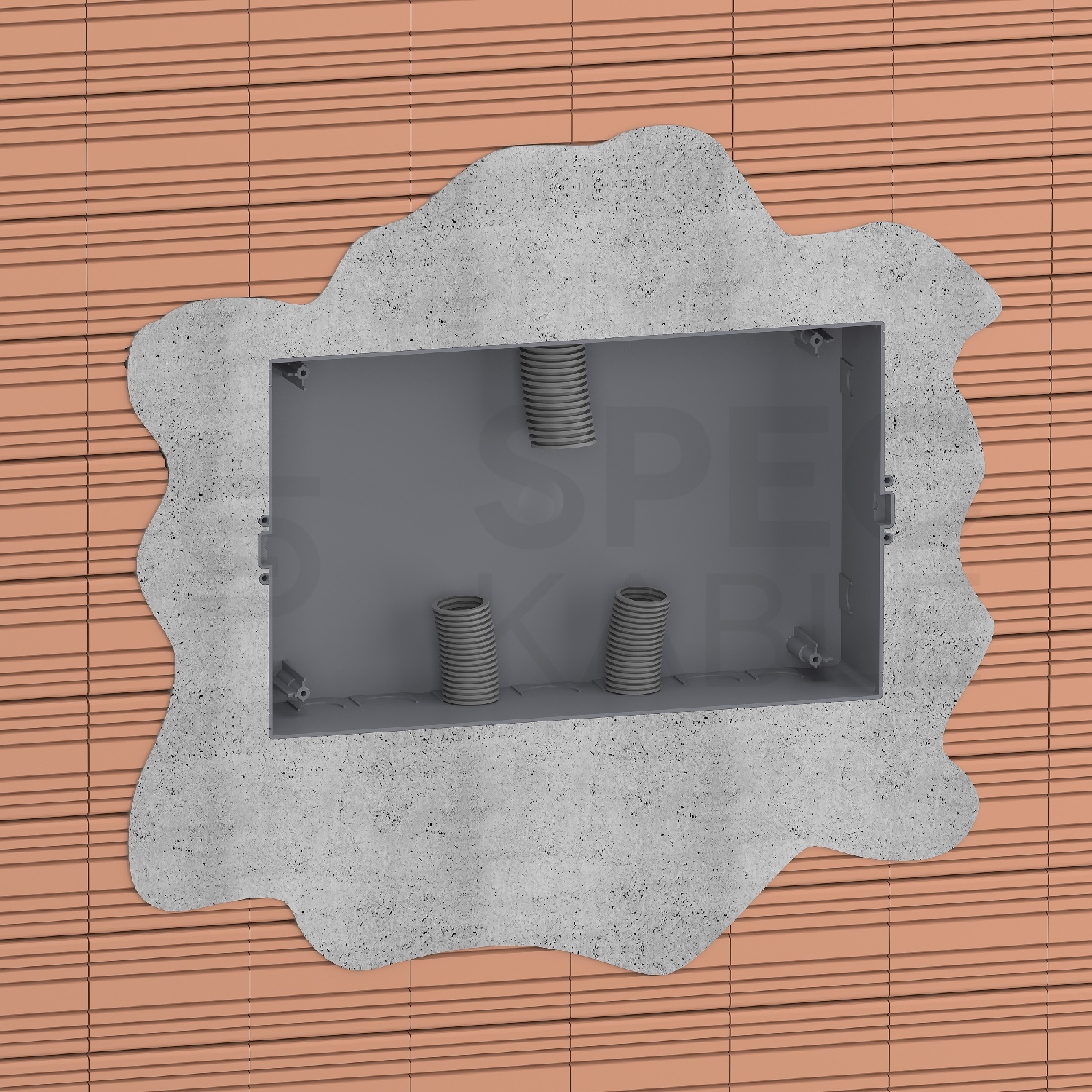

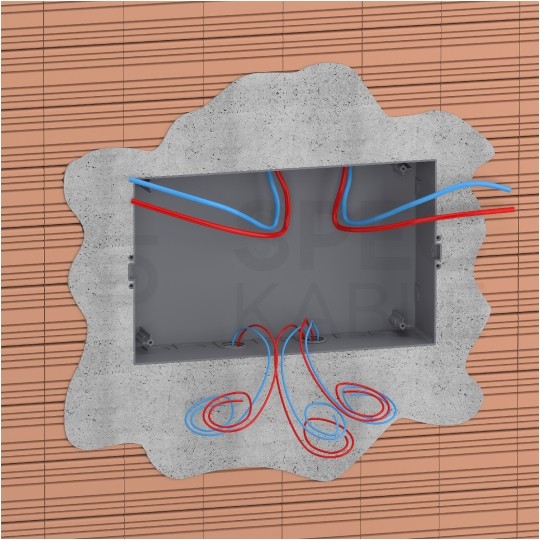

• Montaż obudowy: Podtynkowy
• Szerokość w modułach 9 mm: 16
• Całkowita liczba modułów 18 mm: 8

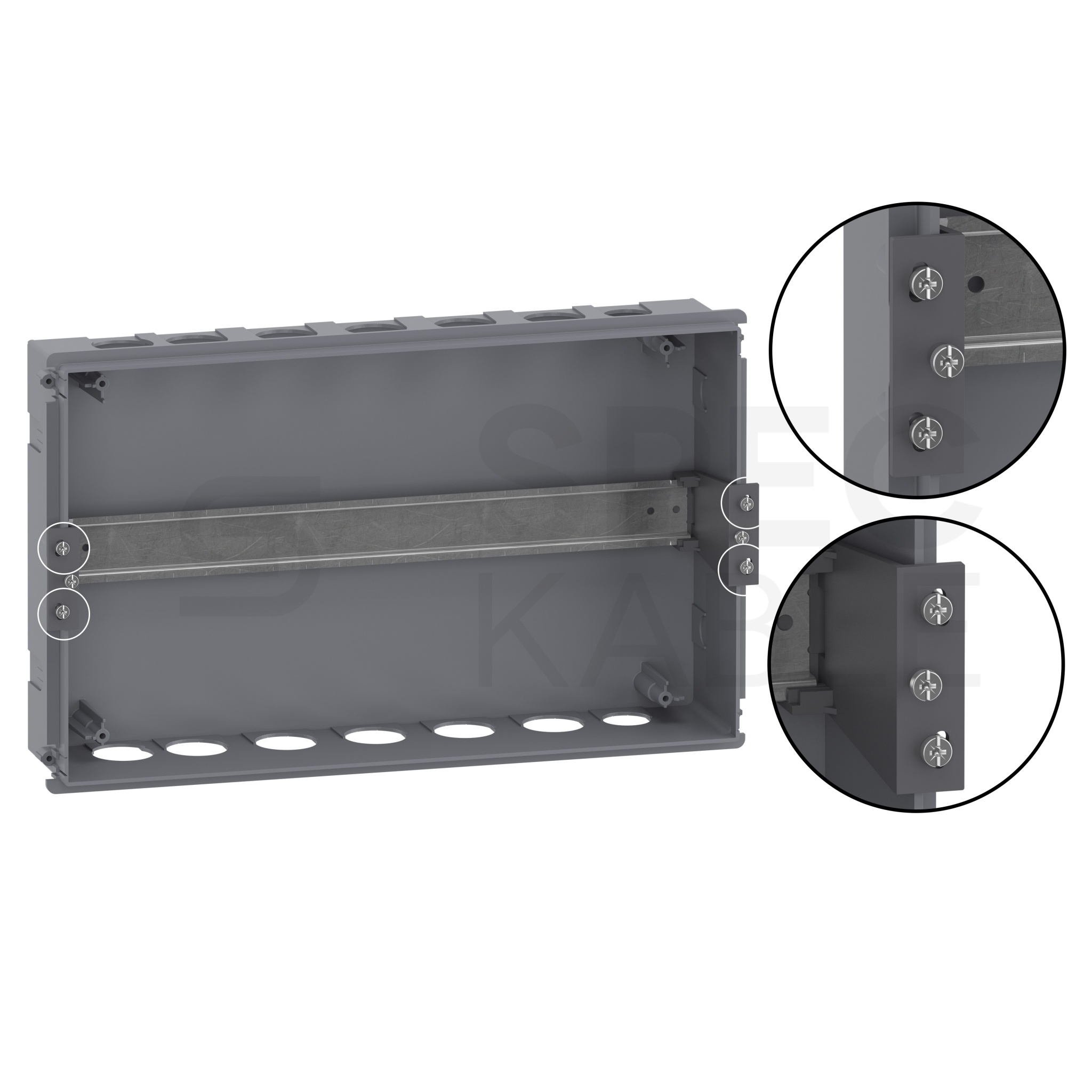

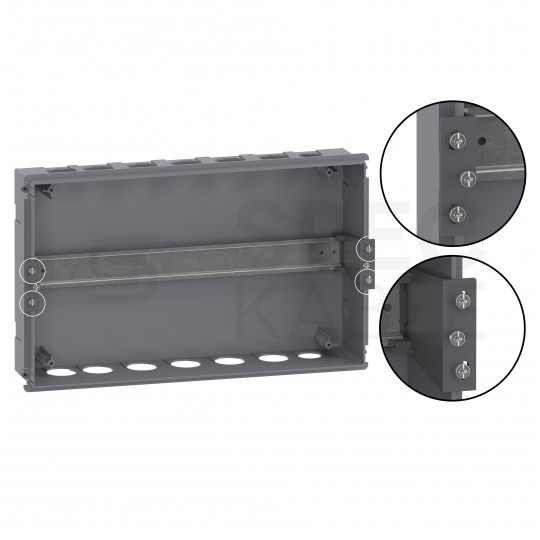

• Rodzaj szyny: DIN
• Rodzaj instalacji: Wnętrzowy
• Wysokość: 170 mm

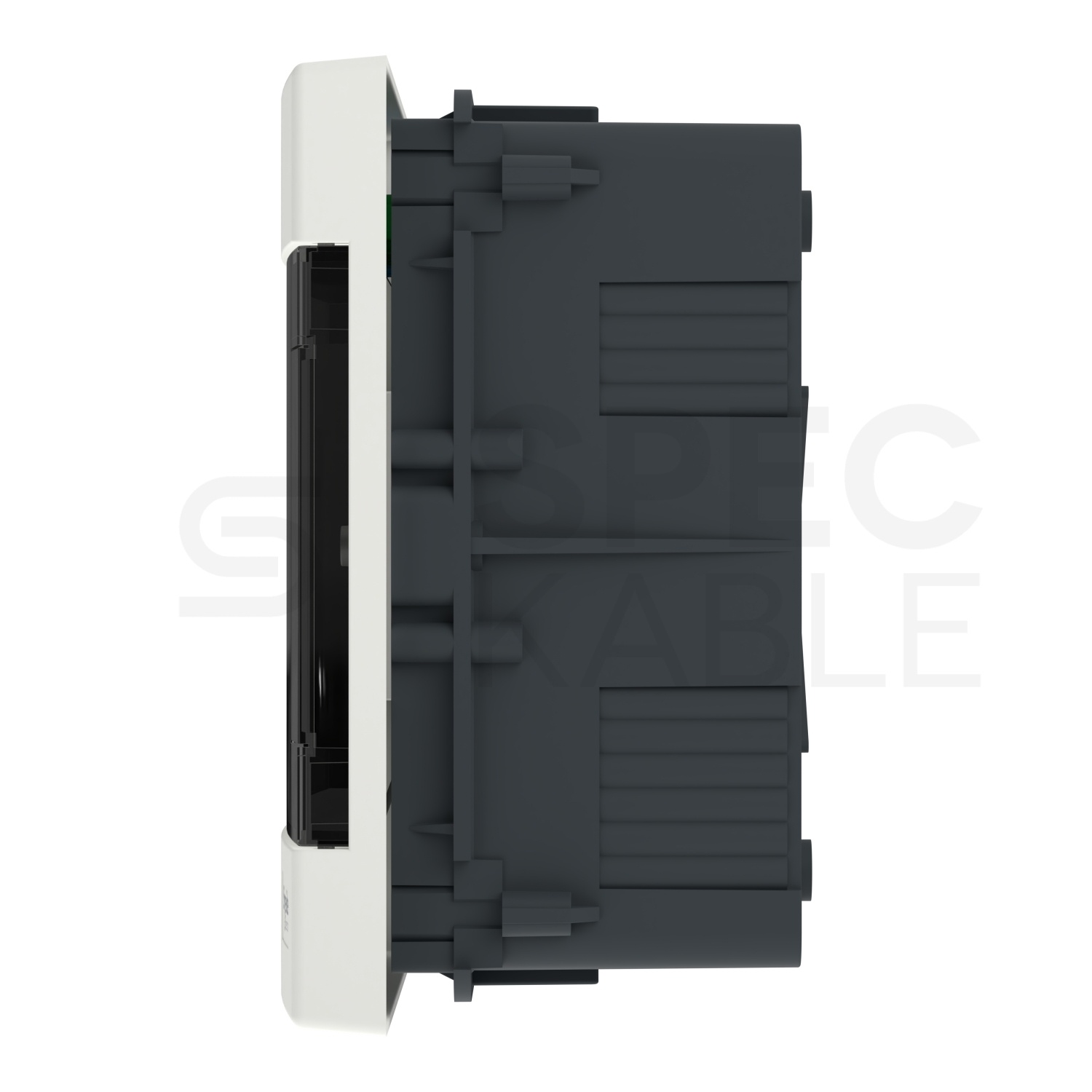

• Głębokość: 96,5 mm
• Szerokość: 215 mm
• Masa produktu: 0,56 kg
• Drzwi: transparentne / przezroczyste

Zastosowanie:

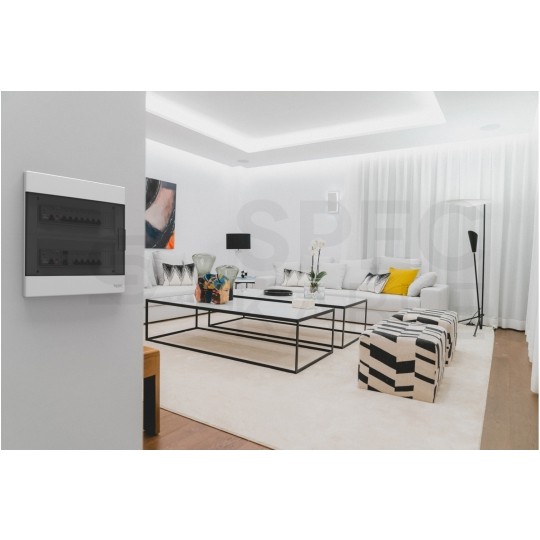

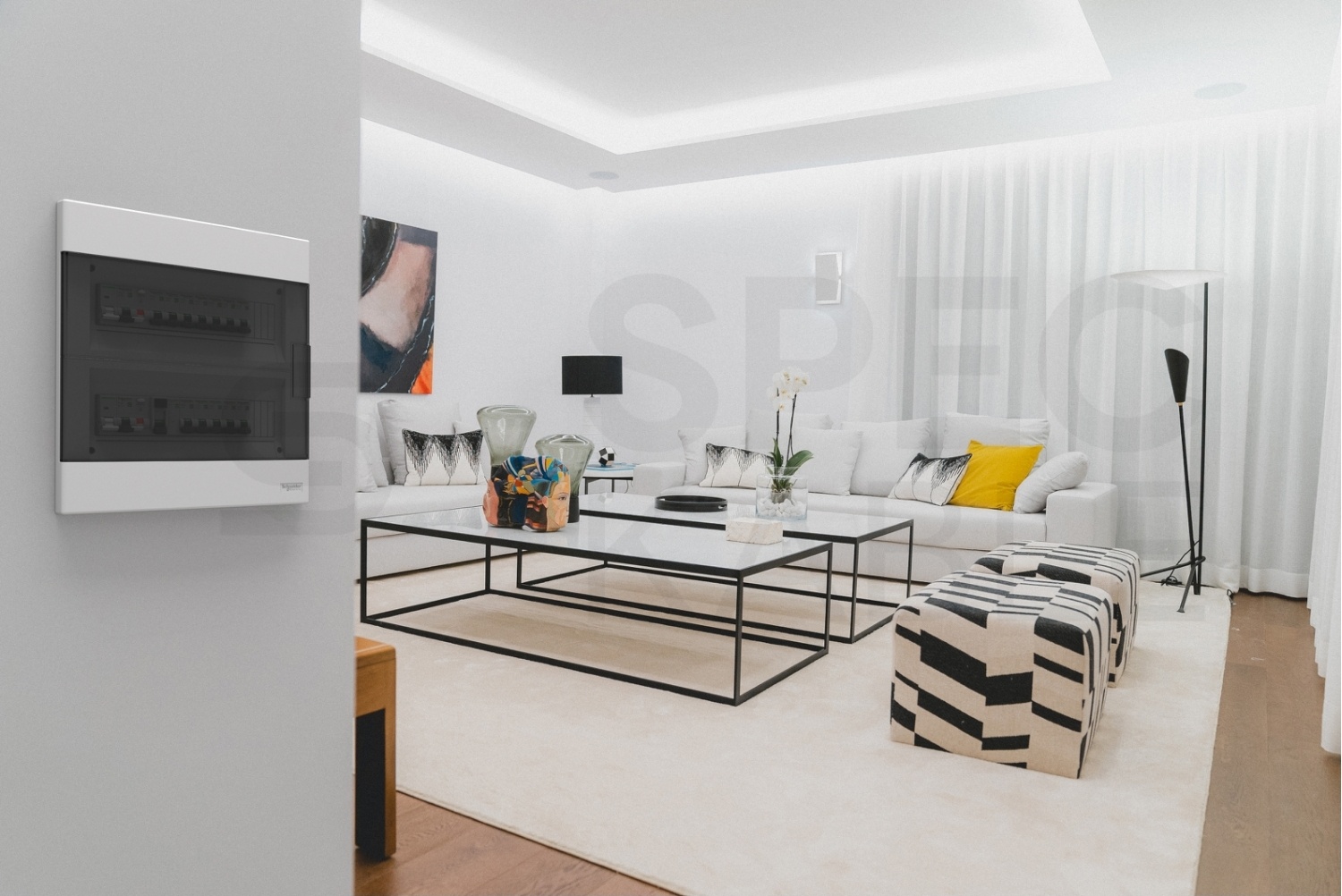

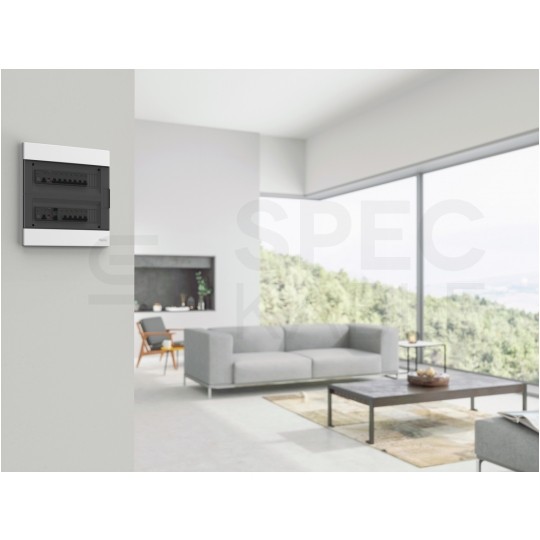

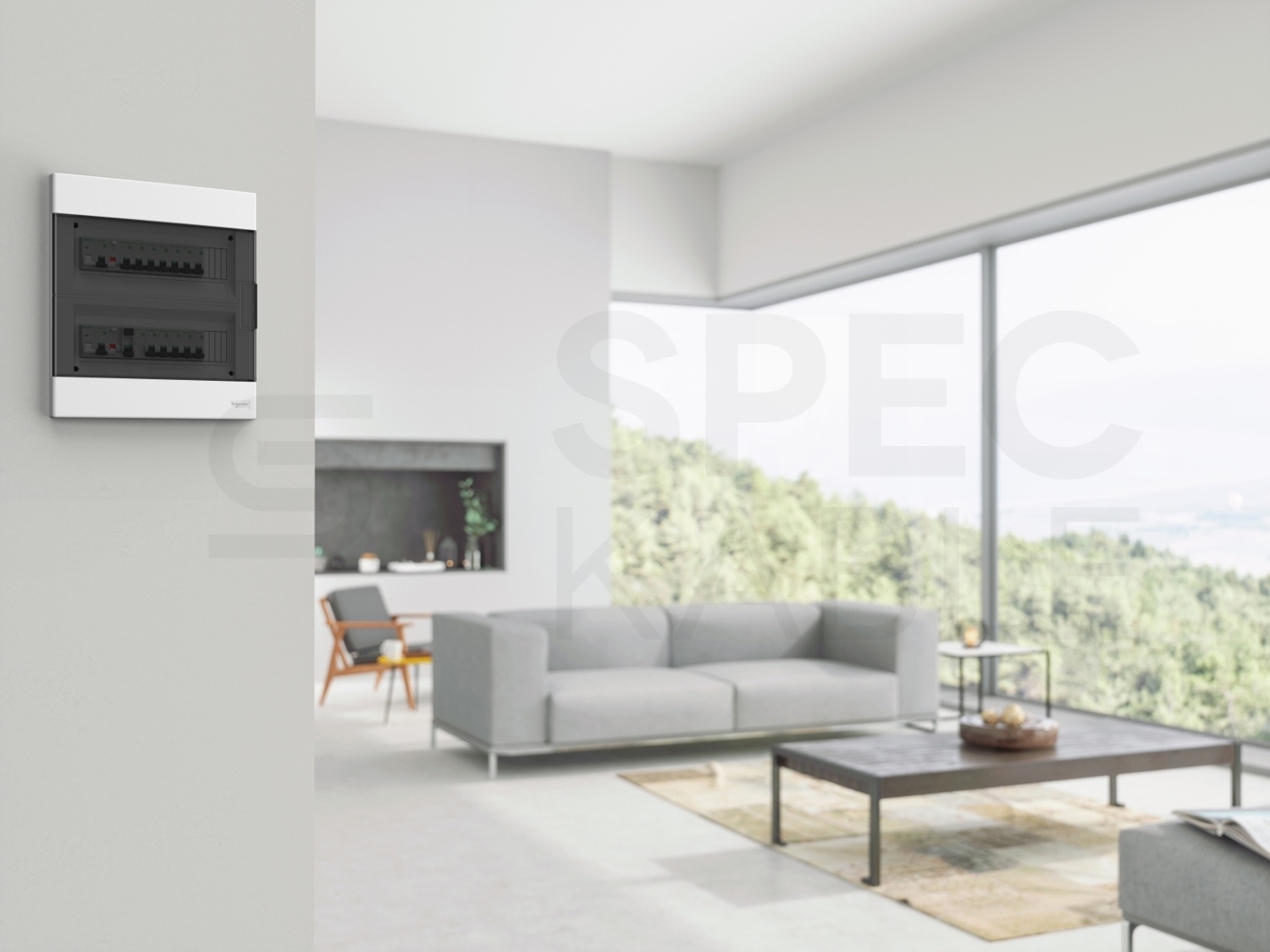

Rozdzielnica Easy9 EU idealnie sprawdzi się w nowych oraz modernizowanych instalacjach elektrycznych wewnątrz budynków mieszkalnych.

Dzięki swojej uniwersalnej konstrukcji, może być używana w różnorodnych zastosowaniach, takich jak:

• Instalacje w domach jednorodzinnych
• Instalacje w mieszkaniach w blokach

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Parametry uzupełniające

• Montaż obudowy: Podtynkowy
• Szerokość w modułach 9 mm: 16
• Całkowita liczba modułów 18 mm: 8
• Rodzaj szyny: DIN
• Rodzaj instalacji: Wnętrzowy

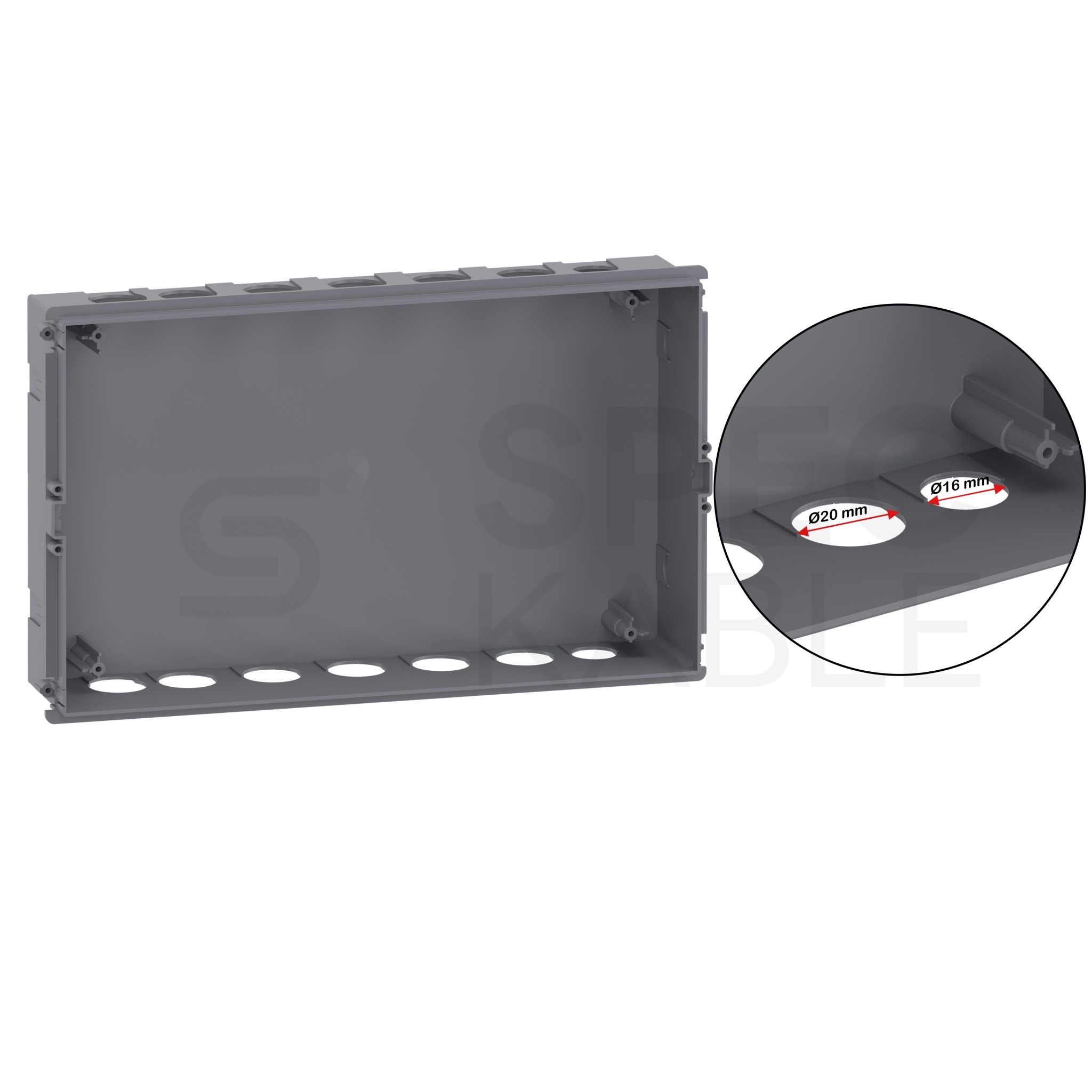

• Wejście kablowe: Wstępnie nacięte otwory

Zaciski

• Typ zacisków: Ochronny neutralny
• Ilość zacisków: 1 uziemienie (przykręcone) z 8 wyjściami, 1 neutralny (przykręcony) z 8 wyjściami
• Wyprowadzenia bloku rozdzielczego: 4 x 16 mm² + 4 x 10 mm² dla uziemienia, 4 x 16 mm² + 4 x 10 mm² dla neutralnego

Drzwi

• Typ drzwi: Przezroczysty
• Otwieranie drzwi: Odwracalny/nawrotny (180°)

Parametry elektryczne

• Prąd znamionowy [In]: 63 A
• Znamionowe napięcie łączeniowe [Ue]: 400 V
• Napięcie znamionowe izolacji [Ui]: 500 V

Materiał obudowy

• Obudowa: Plastik samogasnący
• Kolor: Obudowa: Biały (RAL 9003), Drzwi: zadymiony/z nalotem

Wymiary i masa

• Wysokość: 170 mm
• Głębokość: 96,5 mm
• Szerokość: 215 mm
• Masa produktu: 0,56 kg

Środowisko pracy i normy

• Normy: IEC 60670-1-24
• Stopień ochrony IP: IP40 zgodnie z IEC 60529 (drzwi zamknięte), IP30 zgodnie z IEC 60529 (drzwi otwarte)
• Stopień ochrony IK: IK07 zgodnie z IEC 62262
• Stopień zabrudzenia: 2
• Odporność ogniowa: 650°C (30 min) zgodnie z IEC 60695-2-10
• Klasa ochronności: Klasa II

Warunki pracy

• Temperatura otoczenia dla pracy urządzenia: -25°C do +60°C
• Temperatura otoczenia dla przechowywania: -25°C do +70°C
