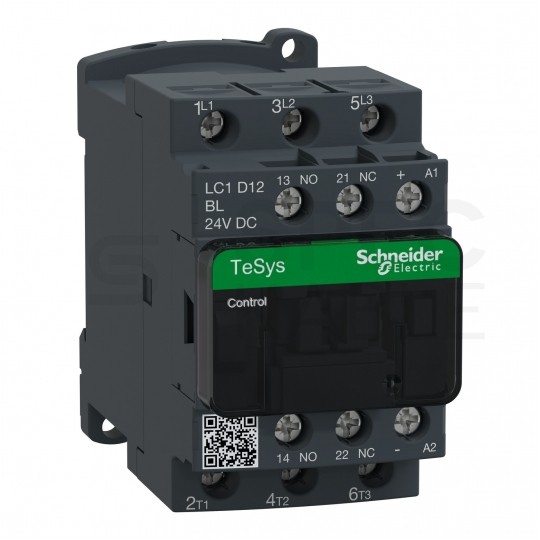

Stycznik mocy 12A 5,5kW cewka z niskim poborem 24V DC 3NO (1NO + 1NC) 3-modułowy AC-3 TeSys D Schneider

Stycznik mocy cewka 230VDC 3P AC-3 1NO 1NC 5,5kW 12A przy 400V z zaciskami i niskim poborem

Schneider TeSys D

Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych.

Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą

• silników,
• oświetleniem,
• ogrzewaniem

oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.

Prezentowany stycznik posiada cewkę 24V DC o niskim poborze mocy z modułem tłumienia stanów przejściowych.

Najważniejsze cechy:

• Nowoczesny wygląd i styl wszystkich maszyn
• Zaprojektowane z myślą o wymaganiach zastosowań przemysłowych i HVAC
• Łatwiejsza instalacja i obsługa z użyciem śrub wielostandardowych
• Zgodność z normą IEC60335-1, zwiększona odporność na ogień i pomocnicze akcesoria przeciwpyłowe
• Cyfrowa dokumentacja techniczna dostępna dla klienta

Dane techniczne:

• Producent: Schneider
• Gama produktów: TeSys Deca
• Typ produktu lub komponentu: Stycznik mocy
• Skrócona nazwa urządzenia: LC1D
• Zastosowanie: Obciążenie rezystancyjne, Sterowanie silnikiem
• Kategoria użytkowania: AC-4, AC-1, AC-3, AC-3e
• Opis biegunów: 3P
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz; Obwód zasilający: <= 300 V prąd stały (DC)
• [Uc] Napięcie obwodu sterowania: 24 V prąd stały (DC)

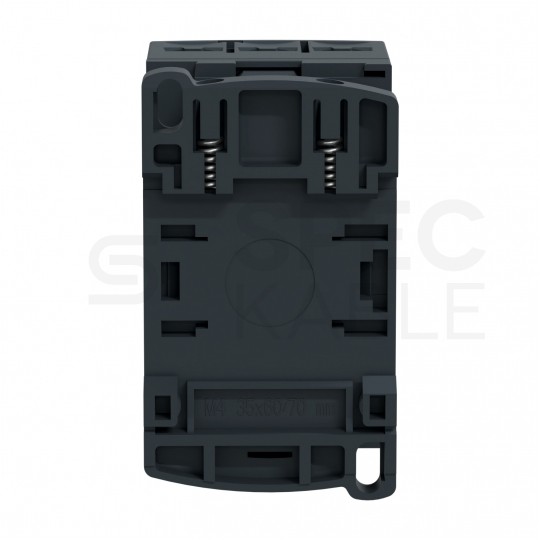

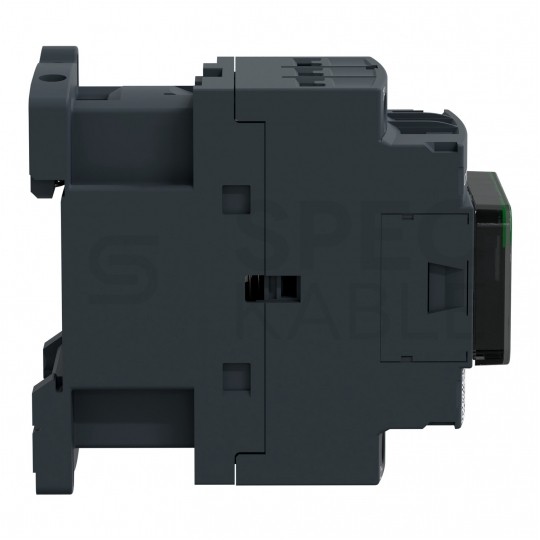

• Wysokość: 77 mm
• Szerokość: 45 mm
• Głębokość: 95 mm
• Masa produktu: 0,485 kg

Znamionowy prąd łączeniowy [Ie]

• 12 A (at <60 °C) przy <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający
• 25 A (at <60 °C) przy <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający
• 12 A (at <60 °C) przy <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający

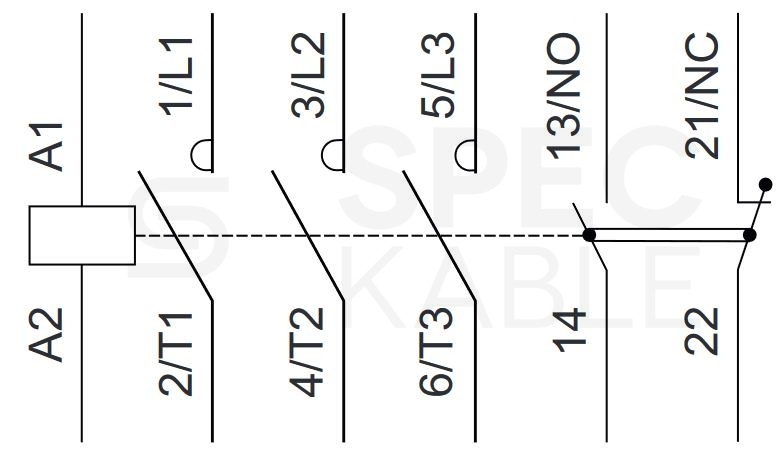

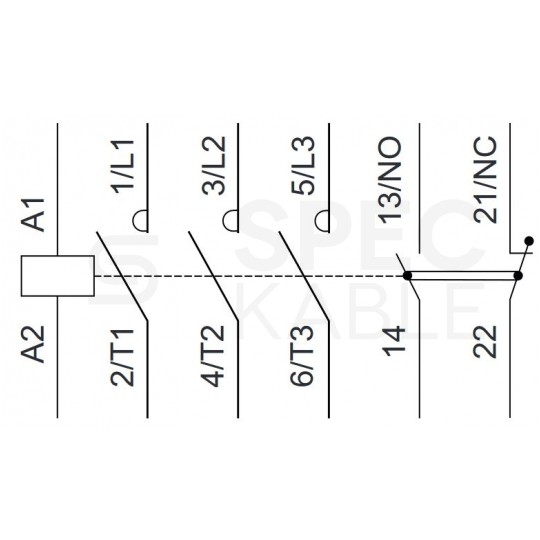

Schemat połączeń

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

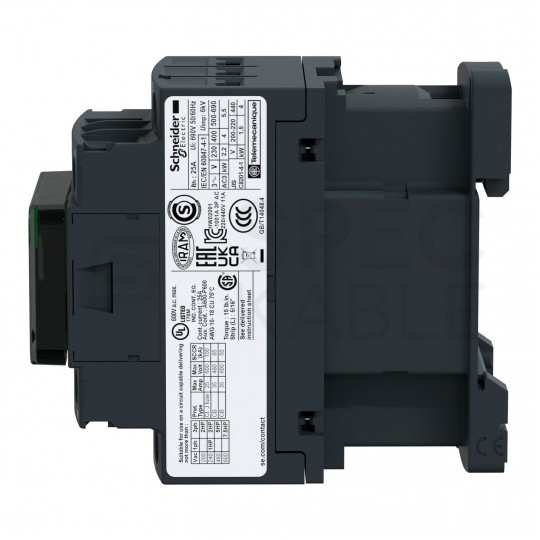

Szczegółowa specyfikacja techniczna:

Parametry Uzupełniające

• Kod zgodności: LC1D
• Kombinacja styków: 3 NO
• Pokrywa ochronna: Z
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 25 A (przy 60 °C) dla obwodu zasilającego; 10 A (przy 60 °C) dla obwodu sygnalizacyjnego
• Znamionowy prąd wyłączalny: 250 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947
• Średnia impedancja: 2,5 mΩ - Ith 25 A 50 Hz dla obwodu zasilającego
• Strata mocy na biegun: 1,56 W AC-1; 0,36 W AC-3; 0,36 W AC-3e
• Kategoria przepięciowa: III
• Stopień zabrudzenia: 3
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
• Poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykli stycznika z obciążeniem nominalnym zgodnie z EN/ISO 13849-1B10d = 20000000 cykli stycznika z obciążeniem mechanicznym zgodnie z EN/ISO 13849-1
• Trwałość mechaniczna: 30 M cykli
• Trwałość elektryczna: 2 M cykli 12 A AC-3 przy Ue <= 440 V; 0,8 M cykli 25 A AC-1 przy Ue <= 440 V; 2 M cykli 12 A AC-3e przy Ue <= 440 V
• Rodzaj napięcia sterującego: DC niskie zużycie
• Technologia cewki: Bez wbudowanego modułu ogranicznika przepięć
• Pobór mocy przyciąganie w W: 2,4 W 20 °C
• Pobór mocy przy podtrzymaniu w W: 2,4 W w 20 °C
• Maksymalna częstotliwość pracy: 3600 cykli/h przy <60 °C
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Rodzaj styków pomocniczych: Typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1; Typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
• Minimalne napięcie wyłączeniowe: 17 V dla obwodu sygnalizacyjnego
• Minimalny prąd łączeniowy: 5 mA dla obwodu sygnalizacyjnego
• Rezystancja izolacji: > 10 MΩ dla obwodu sygnalizacyjnego
• Normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1: Klauzula 30.2, IEC 60335-2-40: Aneks JJ, UL 60335-2-40: Aneks JJ, CSA C22.2 No 60947-4-1
• Certyfikaty produktu: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
• Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529
• Działanie ochronne: TH zgodnie z IEC 60068-2-30
• Odporność klimatyczna: Zgodnie z IACS E10 ekspozycja na wilgoć i ciepło, zgodnie z IEC 60947-1 Aneks Q kategoria D ekspozycja na wilgoć i ciepło
• Wysokość pracy (w metrach nad poziomem morza): 0...3000 m
• Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1
• Ognioodporność: V1 zgodnie z UL 94
