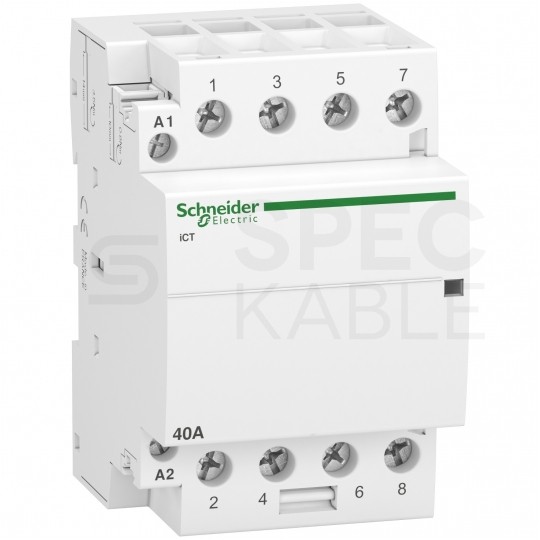

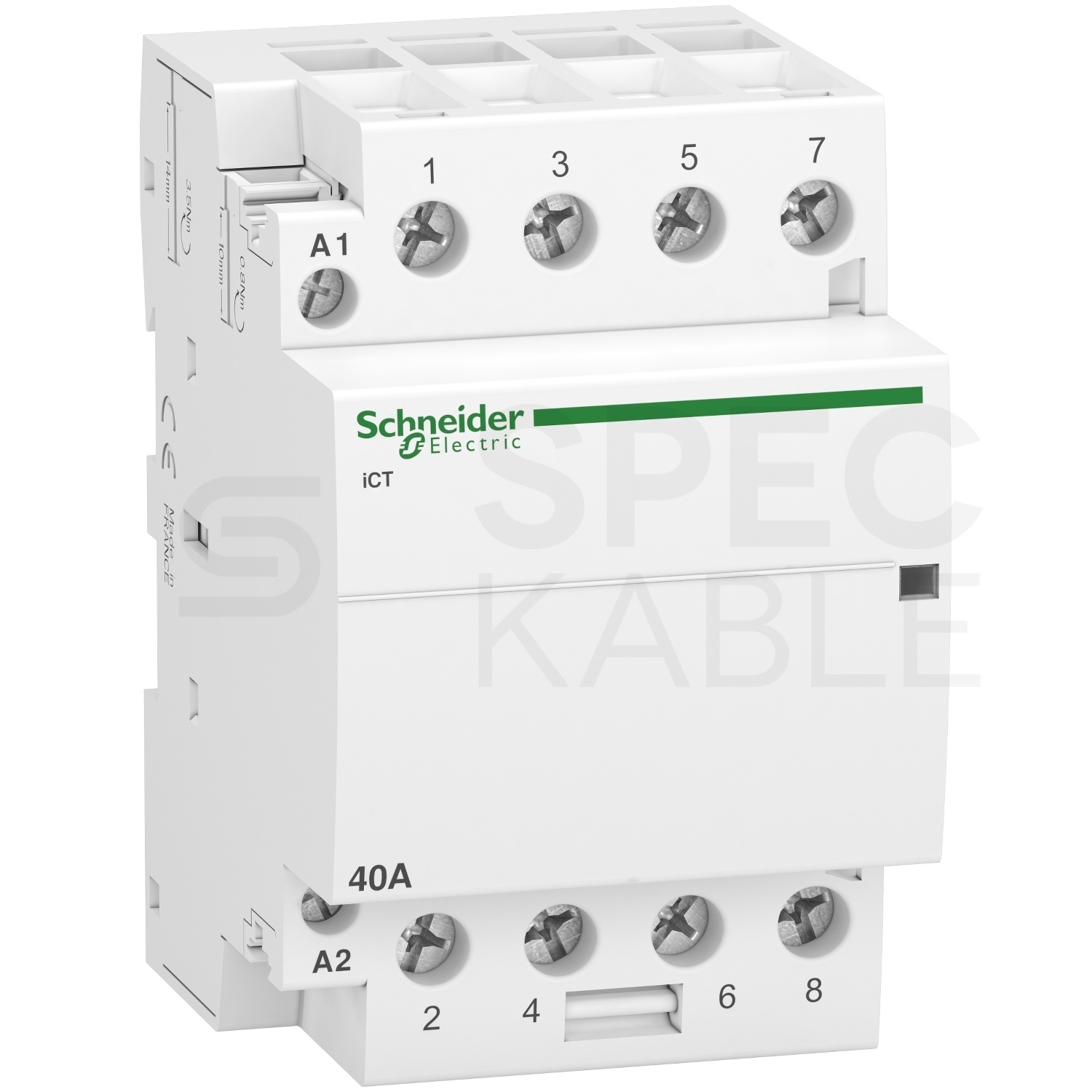

Stycznik modułowy cewka 40A 4-biegunowy 4P 4NO 50Hz (220V-240V AC) ACTI9 Schneider

Stycznik modułowy cewka 40A 4-biegunowy 4P 4NO 50Hz (230V-240V AC) ACTI9

Schneider iCT50-40-40-230

Stycznik instalacyjny to zaawansowane urządzenie elektryczne służące do zdalnego załączania i wyłączania obwodów elektrycznych.

Stycznik modułowy Schneider Electric ACTI9 40A 4P 4NO to wszechstronne urządzenie, które zapewnia niezawodne sterowanie oświetleniem, ogrzewaniem i wentylacją, dzięki pełnej kompatybilności z akcesoriami sterującymi Acti9.

Spełnia normę IEC 61095, gwarantując wysoką jakość i bezpieczeństwo użytkowania, a jego system zatrzaskowy umożliwia łatwe połączenie elektryczne i mechaniczne między stycznikami do 25 A a urządzeniami pomocniczymi.

Najważniejsze funkcje:

• Kompatybilność ze wszystkimi akcesoriami sterującymi Acti9 do sterowania oświetleniem, ogrzewaniem i wentylacją
• Może być stosowany do obwodów sterowania i zdalnego przełączania małych silników, takich jak wentylatory, miksery
• Zgodność z normą IEC 61095
• Wskaźnik pozycji styku mechanicznego
• Niski poziom hałasu i duży obszar oznaczania obwodów

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Acti9 iCT
• Typ produktu lub komponentu: Stycznik
• Skrócona nazwa urządzenia: iCT
• Zastosowanie urządzenia: Silniki-ogrzewanie-oświetlenie
• Poles: 4P
• Znamionowy prąd łączeniowy [Ie]: 40 A AC-7A; 15 A AC-7B
• Kombinacja styków: 4 NO
• Rodzaj sieci: Prąd przemienny (AC)
• Typ sterowania: Zdalne sterowanie
• Napięcie sterujące [Uc]: 230...240 V AC 50 Hz

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Parametry uzupełniające:

• Częstotliwość sieci: 50 Hz
• [Ue] Znamionowe napięcie łączeniowe: 400 V prąd przemienny (AC) 50 Hz
• Największa moc: 2,1 W w 400 V prąd przemienny (AC)
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• Typ sygnału sterującego: Bistabilny
• Częstotliwość przełączania: 100 przełączeń/dzień
• Sygnalizacja lokalna: Wskaźnik aktywności
• Pobór mocy w stanie wstrzymania VA: 6,5 VA
• Moc rozruchu w VA: 53 VA
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: 35 mm szyna symetryczna DIN
• Szerokość w modułach 9 mm: 6
• Wysokość: 85 mm
• Szerokość: 54 mm
• Głębokość: 60 mm
• Kolor: Biały
• Trwałość mechaniczna: 1000000 cykli
• Moment dokręcania: Obwód sterowania: 0,8 N.m, Obwód zasilający: 3,5 N.m
• Zgodność produktu: IACTs, IACTp, IATEt, IACTc
• Kod zgodności: ICT
• Segment rynku: Budynki mieszkalne, Małe obiekty handlowe

Trwałość elektryczna:

• 100000 cykli IEC/EN 61095 40 A 50 Hz AC-7A
• 30000 cykli IEC/EN 61095 15 A 50 Hz AC-7B
• 30000 cykli IEC/EN 61095 50 Hz AC-7C
• 100000 cykli EN/IEC 60947-4-1 50 Hz AC-1
• 30000 cykli EN/IEC 60947-4-1 50 Hz AC-3
• 30000 cykli EN/IEC 60947-4-1 50 Hz AC-5A
• 30000 cykli EN/IEC 60947-4-1 50 Hz AC-5B

Przyłącza - zaciski:

• Obwód sterowania: zaciski typu tunelowego, 2 kable 1,5 mm² sztywny
• Obwód sterowania: zaciski typu tunelowego, 1 kabel 6…16 mm² elastyczny
• Obwód zasilający: zaciski typu tunelowego, 1 kabel 1,5…2,5 mm² sztywny
• Obwód zasilający: zaciski typu tunelowego, 1 kabel 6…25 mm² sztywny
• Obwód sterowania: zaciski typu tunelowego, 2 kable 1,5…2,5 mm² elastyczny

Środowisko pracy:

• Normy: IEC/EN 61095
• Poziom hałasu: 30 dB
• Rozpraszanie ciepła: 2,1 W w 50/60 Hz
• Stopień ochrony IP: IP20
• Stopień zanieczyszczenia: 2
• Tropikalizacja: 2 zgodnie z IEC 1095, EN 60947-4-1, 61095
• Wilgotność względna: 95 % w 55 °C
• Wysokość pracy (w metrach nad poziomem morza): 2000 m
• Temperatura otoczenia dla pracy urządzenia: -5…60 °C
• Temperatura otoczenia dla przechowywania: -40…70 °C
