Rozdzielnica natynkowa hermetyczna 3x12 modułów IP54 295x583x129mm plastikowa drzwi transparentne HENSEL

Rozdzielnica natynkowa hermetyczna 3x12 modułów IP54 583x295x129mm plastikowa drzwi transparentne

HENSEL KV 3536

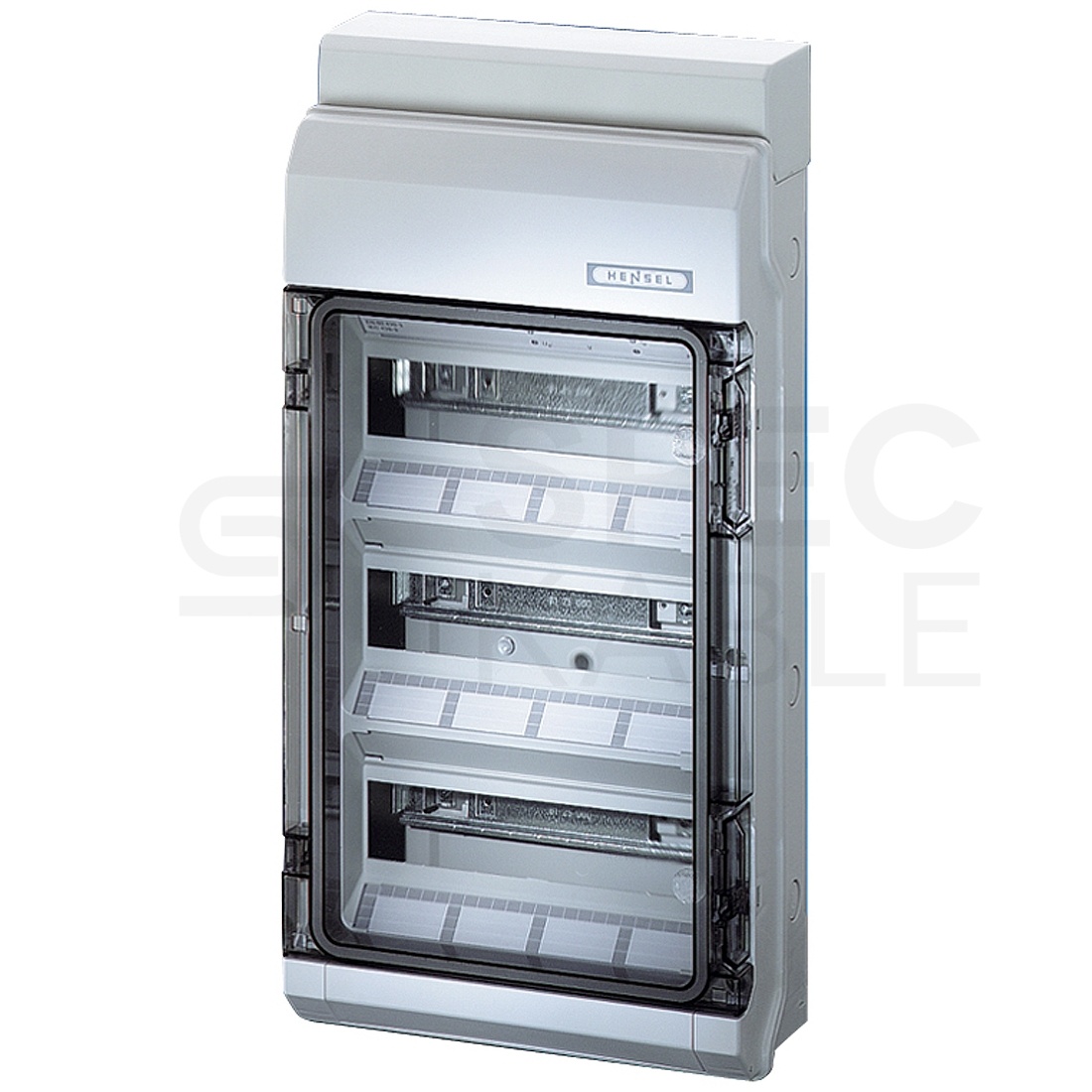

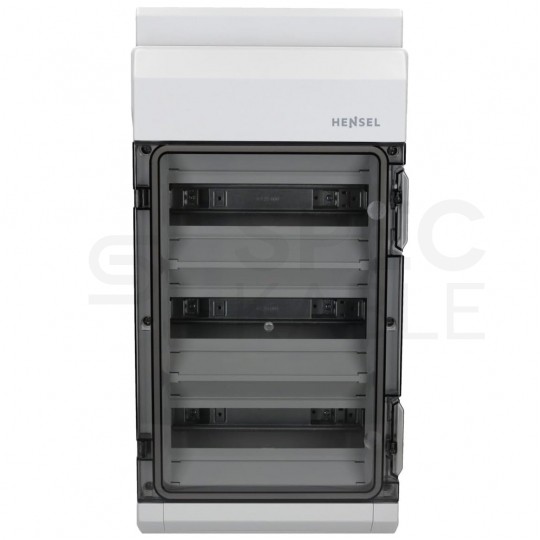

Rozdzielnica natynkowa hermetyczna HENSEL to solidna obudowa wyposażona w 12 modułów w 3 rzędach, zapewniająca ochronę w warunkach wewnętrznych i zewnętrznych dzięki stopniowi ochrony IP54.

Główne korzyści produktu to łatwość montażu dzięki zaciskom bezśrubowym FIXCONNECT® oraz możliwość plombowania i zabezpieczenia za pomocą zamka w przezroczystych drzwiczkach.

Dodatkowo, rozdzielnica wyposażona jest w dławnice membranowe, osłonę na kable oraz wyłamywane otwory, co umożliwia łatwe dopasowanie do potrzeb instalacyjnych.

Najważniejsze funkcje:

• 3 rzędy
• Dla każdego z potencjałów PE i N (ilość x przekrój) 6 x 25 mm², 24 x 4 mm² Cu, zaciski bezśrubowe FIXCONNECT®
• N można podzielić na maksymalnie 4 różne potencjały
• Do montażu aparatów do 63 A, szyna nośna 35 mm
• Z przezroczystymi drzwiami
• Zamek do drzwiczek i zestaw do plombowania
• Z osłoną na wyprowadzane kable
• Otwór pod aparaty do wyłamywania
• Z dławnicami membranowymi do wprowadzania kabli
• Stopień ochrony: IP 54
• Kolor: szary, RAL 7035

Dane techniczne:

• Producent: Hensel
• Typ: Rozdzielnica natynkowa
• Napięcie znamionowe izolacji: Ui = 400 V a.c.
• Możliwość odprowadzenia ciepła: Pde = 35 W wg PN 60670-24
• Dopuszczalna strata mocy: Pzul = 28 W przy 30 K wg DIN 43871
• Klasa ochronności: II
• Materiał: PS-polistyrol
• Szerokość: 295 mm
• Wysokość: 583 mm
• Głębokość: 129 mm
• Masa: 3,361 kg

Szczelność IP54 (zgodnie z PN-EN 60529:2003)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona przed pyłem
• ochrona przed bryzgami wody z dowolnego kierunku

O producencie:

Firma HENSEL, z ponad 90-letnim doświadczeniem na rynku, jest globalnym, rodzinnym przedsiębiorstwem specjalizującym się w bezpiecznej dystrybucji energii elektrycznej w przemyśle, handlu i infrastrukturze.

Zatrudniając blisko 1000 pracowników i posiadając 13 spółek zależnych na świecie, HENSEL aktywnie wspiera transformację energetyczną, oferując innowacyjne rozwiązania dla fotowoltaiki i e-mobilności.

Produkty firmy, które spełniają rygorystyczne normy jakości, są dedykowane instalacjom elektrycznym w trudnych warunkach, a wszystkie zakłady produkcyjne spełniają wymagania normy DIN EN ISO 9001-2015.

Szczegółowa specyfikacja techniczna:

Zakres zastosowań:

• Wykonanie IP 54/65 jest odpowiednie dla instalacji wewnętrznych i zewnętrznych osłoniętych zgodnie z DIN VDE 0100 cz. 737. Wykonanie IP 41 jest odpowiednie dla pomieszczeń suchych. Należy jednak brać pod uwagę wpływ warunków atmosferycznych na zainstalowane urządzenia, takie jak minimalna i maksymalna temperatura otoczenia oraz kondensacja pary wodnej

Temperatura otoczenia:

• Wartość średnia na 24 godziny: +35 °C
• Wartość maksymalna: +40 °C
• Wartość minimalna: -5 °C

Wilgotność powietrza:

• 50% przy 40°C krótkotrwale
• 100% przy 25°C

Ochrona pożarowa przy błędach wewnętrznych:

• Wymagania: przepisy i normy dla urządzeń elektrycznych
• Wymagania minimalne: Próba rozżarzonego drutu według IEC 60695-2-11: 650°C dla obudów i dławnic; 850°C dla części przewodzących prąd

Palność:

• Próba rozżarzonego drutu IEC 60695-2-11: 750°C
• UL Subject 94: V-2
• Trudnopalne, samogasnące

Stopień ochrony przed mechanicznymi udarami:

• IK08 (5 Joule)

Wydzielanie toksyn:

• Bez halogenu
• Bezsilikonowe
• "Bezhalogenowy" odpowiednio do kontroli kabli i przewodów izolowanych
• Korozyjność gazów pożarowych według IEC 60754-2
