Wyłącznik różnicowoprądowy RCD 3-fazowy 40A 30mA typ A 4-biegunowy 4P (230V / 400V AC) 4-modułowy HAGER

Wyłącznik różnicowoprądowy RCD 3-fazowy 40A 30mA typ A 4-biegunowy 4P (230V / 400V AC) 4-modułowy

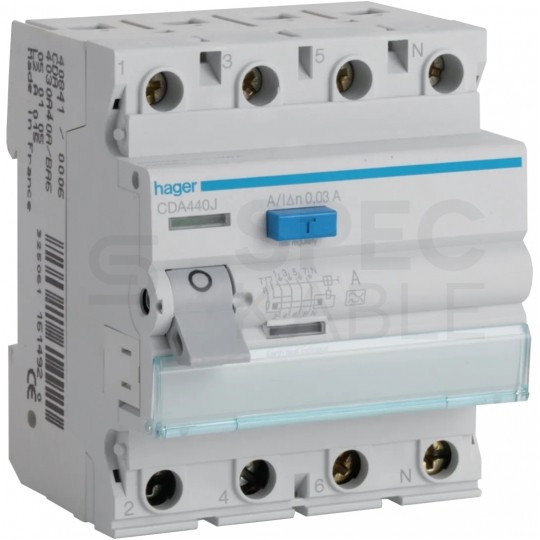

HAGER CDA440J

Wyłącznik różnicowoprądowy (potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy) – to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu.

Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie - możliwości powstania pożaru.

Wyłącznik zapewnia bezpieczny i łatwy montaż na szynie TH35.

Dane techniczne:

• Producent: Hager
• Rodzaj: Wyłącznik różnicowy
• Układ biegunów: 3P+N
• Prąd znamionowy: 40 A
• Znamionowy prąd różnicowy ldn: 30 mA
• Zdolność wyłączania i otwierania Idm: 1,50 kA
• Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-1: 6 kA
• Nominalny moment obrotowy górny zacisk: 2,80 - 2,80 Nm
• Nominalny moment dokręcania dla zacisku odpływowego: 2,80 - 2,80 Nm
• Napięcie znamionowe łączeniowe Ue (AC): 230 - 400 V
• Typ napięcia zasilania: AC
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe napięcie udarowe Uimp: 4000 V
• Maks. napięcie robocze: 440 V
• Częstotliwość: 50 - 50 Hz
• Liczba modułów: 4

Dane techniczne c.d:

• Pasuje do szyn DIN: Tak
• Typ wyłącznika różnicowoprądowego: A
• Klasa ochronności IP: IP20
• Typ połączenia górnego aparatury modułowej: Zacisk śrubowy
• Typ połączenia dolnego aparatury modułowej: biconnect
• Nominalny moment dokręcania: 2,80 - 2,80 Nm
• Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych: 1 - 25 mm²
• Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych: 1 - 16 mm²
• Całkowite straty mocy dla prądu znamionowego: 6,50 W
• Wysokość n.p.m.: 2000 m
• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 4000
• Typ złącza/wtyku: Zacisk śrubowy
• Wyrównanie poziomu zacisków górnych aparatu modułowego: Wyrównany zacisk
• Wyrównanie dolnego połączenia dla urządzeń modułowych: Wyrównany zacisk
• Wysokość: 83 mm
• Szerokość: 70 mm
• Głębokość: 70 mm

Wartość prądu znamionowego w temperaturze:

• -25°C 40 A
• -20°C 40 A
• -15°C 40 A
• -10°C 40 A
• -5°C 40 A
• 0°C 40 A
• 5°C 40 A
• 10°C 40 A
• 15°C 40 A
• 20°C 40 A
• 25°C 40 A
• 30°C 40 A
• 35°C 40 A
• 40°C 40 A
• 45°C 40 A
• 50°C 40 A
• 55°C 40 A
• 60°C 40 A
• 65°C 40 A
• 70°C 40 A

Wartość dla środowiska:

Firma Hager angażuje się w tworzenie zrównoważonej przyszłości poprzez inicjatywę E3, obejmującą etykę, pracowników i środowisko.

Poprzez zobowiązanie Blue Planet Commitment (BPC), firma wprowadza zrównoważone produkty i rozwiązania, wspierając klientów w ochronie środowiska.

Działania te obejmują redukcję emisji CO₂ o 50% do 2030 roku, wdrażanie systemów zarządzania środowiskowego zgodnych z normą ISO14001 oraz stosowanie ekologicznych opakowań i materiałów pochodzących z recyklingu.

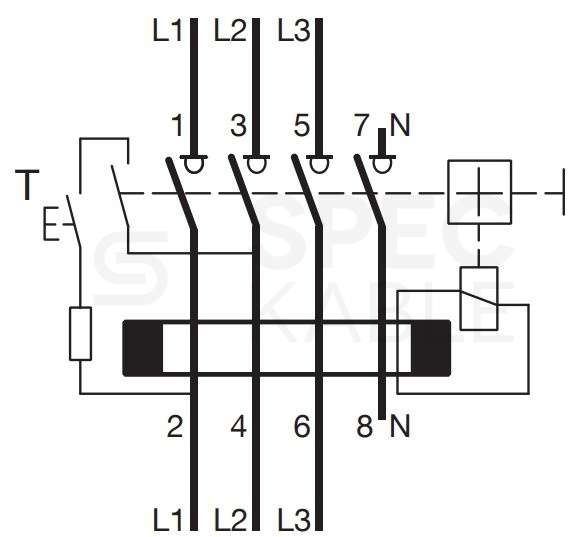

Schemat podłączania:

O producencie:

Firma Hager, założona w 1955 roku w Niemczech, jest wiodącym dostawcą produktów elektrycznych dla przemysłu, budownictwa mieszkaniowego i komercyjnego.

Jej oferta obejmuje dystrybucję energii, osprzęt elektroinstalacyjny, automatykę budynku oraz systemy prowadzenia przewodów. Wizją Hager jest zwiększanie bezpieczeństwa, czystości i komfortu życia poprzez pomysłowe, zrównoważone i niezawodne rozwiązania infrastruktury elektrycznej.

Firma kładzie duży nacisk na wsłuchiwanie się w potrzeby klientów, oferując kompleksową realizację projektów, opartą na wartościach takich jak niezawodność, pomysłowość, wsparcie, kultura i klienci.
