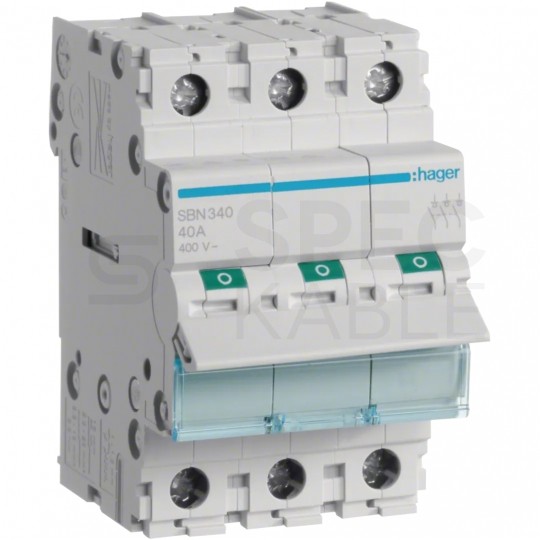

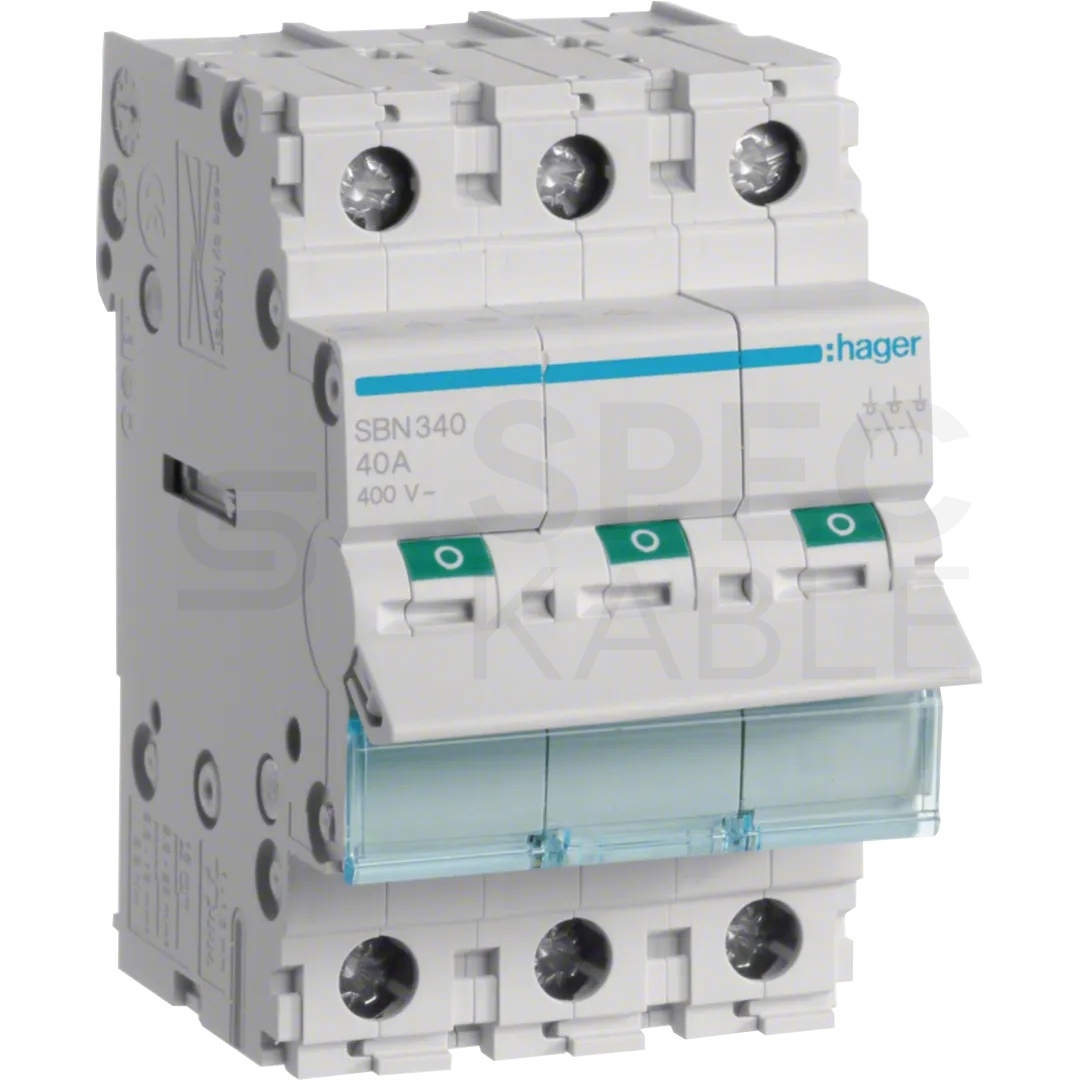

Rozłącznik izolacyjny 40A 3-biegunowy 3P (400V AC) 3-modułowy HAGER

Rozłącznik izolacyjny 40A 3-biegunowy 3P (400V AC) 3-modułowy

HAGER SBN340

Rozłącznik izolacyjny to urządzenie elektryczne, którego zadaniem jest bezpieczne odłączenie części obwodu elektrycznego od źródła zasilania. Jego podstawową funkcją jest stworzenie widocznej i pewnej przerwy izolacyjnej w obwodzie, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych lub konserwacyjnych na instalacjach elektrycznych.

Rozłączniki izolacyjne nie są przeznaczone do częstego włączania i wyłączania obciążenia elektrycznego. Ich głównym celem jest izolowanie obwodu, co oznacza, że nie są one zaprojektowane do przerywania prądu w czasie obciążenia.

Stanowią one istotny element zapewniający bezpieczeństwo w systemach elektrycznych, zwłaszcza w przemyśle i dużych instalacjach elektrycznych.

Dane techniczne:

• Producent: Hager
• Rodzaj: Rozłącznik izolacyjny
• Liczba biegunów: 3
• Pozycja neutralna: Bez położenia neutralnego
• Układ biegunów: 3P
• Prąd znamionowy: 40 A
• Zdolność wyłączania przy 400 V AC23A: 846A
• Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG: 0,60 kA
• Dopuszczalny prąd znamionowy AC21: kategoria A: 40A
• Dopuszczalna wartość znamionowa prądu AC21 kategoria B: 40A
• Dopuszczalny prąd znamionowy AC22 kategoria A: 40A
• Dopuszczalna wartość znamionowa prądu AC22 kategoria B: 40A
• Dopuszczalny prąd znamionowy AC23 kategoria A: 40A
• Dopuszczalna wartość znamionowa prądu AC23 kategoria B: 40A
• Zwarciowa zdolność znamionowa załączania Icm przy 415 V AC zgodnie z PN-EN-60947-3: 0,84 kA
• Prąd znamionowy krótkotrwały wytrzymywany Icw 1s PN-EN-60947: 0,60 kA
• Nominalny moment dokręcania: 2,80 - 2,80 Nm
• Typ połączenia dolnego aparatury modułowej: Zacisk śrubowy

Dane techniczne c.d:

• Napięcie znamionowe łączeniowe Ue (AC): 400 - 400 V
• Typ napięcia zasilania: AC
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 6000 V
• Liczba modułów: 3
• Klasa ochronności IP: IP20
• Częstotliwość: 50 - 60 Hz
• Wysokość: 83 mm
• Szerokość: 52,50 mm
• Głębokość: 68 mm
• Liczba styków NO: 3
• Liczba styków NC: 0
• Zakres temperatur pracy: -20 - 70 °C
• Temperatura przechowywania/transportu: -40 - 80 °C
• Przekrój poprzeczny przewodu elastycznego: 2.5 - 16 mm²
• Przekrój poprzeczny przewodu sztywnego: 2.5 - 25 mm²
• Wytrzymałość mechaniczna (liczba cykli): 60000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 5000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 5000
• Całkowite straty mocy dla prądu znamionowego: 3,30 W
• Straty mocy na biegun dla prądu znamionowego: 1,10 W
• Wyrównanie poziomu zacisków górnych aparatu modułowego: Wyrównany zacisk

Wartość dla środowiska:

Firma Hager angażuje się w tworzenie zrównoważonej przyszłości poprzez inicjatywę E3, obejmującą etykę, pracowników i środowisko.

Poprzez zobowiązanie Blue Planet Commitment (BPC), firma wprowadza zrównoważone produkty i rozwiązania, wspierając klientów w ochronie środowiska.

Działania te obejmują redukcję emisji CO₂ o 50% do 2030 roku, wdrażanie systemów zarządzania środowiskowego zgodnych z normą ISO14001 oraz stosowanie ekologicznych opakowań i materiałów pochodzących z recyklingu.

O producencie:

Firma Hager, założona w 1955 roku w Niemczech, jest wiodącym dostawcą produktów elektrycznych dla przemysłu, budownictwa mieszkaniowego i komercyjnego.

Jej oferta obejmuje dystrybucję energii, osprzęt elektroinstalacyjny, automatykę budynku oraz systemy prowadzenia przewodów. Wizją Hager jest zwiększanie bezpieczeństwa, czystości i komfortu życia poprzez pomysłowe, zrównoważone i niezawodne rozwiązania infrastruktury elektrycznej.

Firma kładzie duży nacisk na wsłuchiwanie się w potrzeby klientów, oferując kompleksową realizację projektów, opartą na wartościach takich jak niezawodność, pomysłowość, wsparcie, kultura i klienci.
