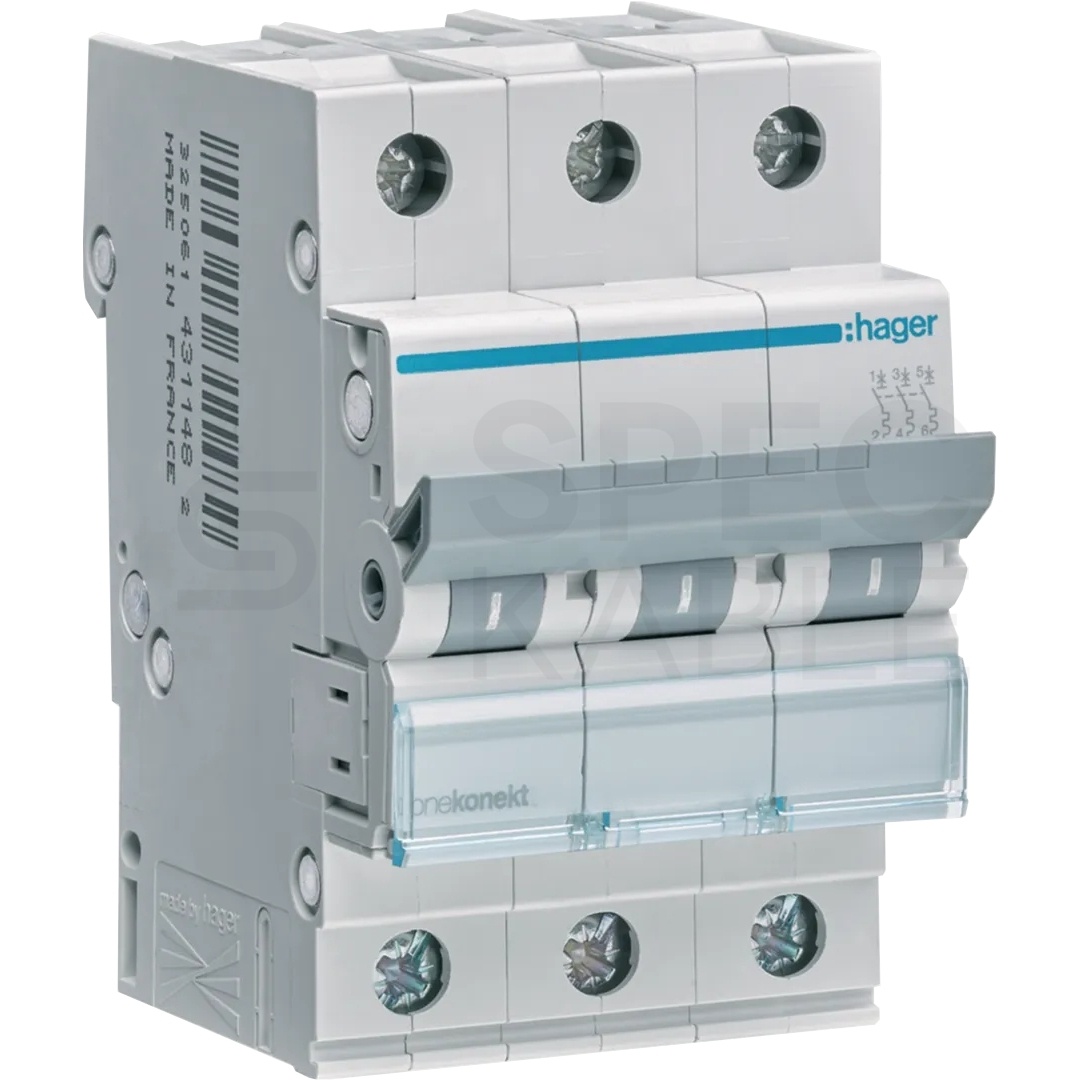

Wyłącznik nadprądowy S bezpiecznik 3-fazowy C16 (C 16A) 3-biegunowy 3P (230/400V AC) 3-modułowy Hager Polo

Wyłącznik nadprądowy S bezpiecznik 3-fazowy C16 (C 16A) 3-biegunowy 3P (230/400V AC) 3-modułowy

HAGER MCN316E

Nadmiarowo-prądowy wyłącznik instalacyjny typu S (tzw. "eska") to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.

Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych czy przemyśle.

Wyłącznik zapewnia bezpieczny i łatwy montaż na szynie TH35.

Dane techniczne:

• Producent: Hager
• Rodzaj: Wyłącznik naprądowy
• Prąd znamionowy: 16A
• Układ biegunów: 3P
• Charakterystyka wyzwalania: C
• Liczba modułów: 3
• Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-1: 6 kA
• Nominalny moment obrotowy górny zacisk: 2,80 - 2,80 Nm
• Nominalny moment dokręcania dla zacisku odpływowego: 2,80 - 2,80 Nm
• Napięcie znamionowe łączeniowe Ue (AC): 230 - 400 V
• Typ napięcia zasilania: AC
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe napięcie udarowe Uimp: 4000 V
• Częstotliwość: 50 - 60 Hz

Dane techniczne c.d:

• Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych: 1 - 35 mm²
• Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych: 1 - 25 mm²
• Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych: 1 - 25 mm²
• Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych: 1 - 35 mm²
• Nominalny moment dokręcania: 2,80 - 2,80 Nm
• Typ połączenia dolnego aparatury modułowej: biconnect
• Typ połączenia górnego aparatury modułowej: Zacisk śrubowy
• Możliwość montażu 360°: Tak
• Klasa ochronności IP: IP20
• Stopień zanieczyszczenia zgodnie z PN-EN60664/PN-EN-60947-2: 2
• Klasa ograniczenia energii I²t: 3
• Ochrona przed wilgocią: Dla wszystkich klimatów
• Zakres temperatur pracy: -25 - 70 °C
• Całkowite straty mocy dla prądu znamionowego: 6,99W
• Typ złącza/wtyku: Zacisk śrubowy
• Wyrównanie poziomu zacisków górnych aparatu modułowego: Wyrównany zacisk
• Wyrównanie dolnego połączenia dla urządzeń modułowych: Wyrównany zacisk
• Wysokość: 83 mm
• Szerokość: 52,50 mm
• Głębokość: 70 mm

Wartość prądu znamionowego w temperaturze:

• -15°C: 20,12 A
• -10°C: 19,71 A
• -5°C: 19,28 A
• 0°C: 18,85 A
• 5°C: 18,40 A
• 10°C: 17,95 A
• 15°C: 17,48 A
• 20°C: 17 A
• 25°C: 16,51 A
• 30°C: 16 A
• 35°C: 15,47 A
• 40°C: 14,93 A
• 45°C: 14,37 A
• 50°C: 13,78 A
• 55°C: 13,16 A
• 60°C: 12,52 A
• 65°C: 11,84 A
• 70°C: 11,12 A

Wartość dla środowiska:

Firma Hager angażuje się w tworzenie zrównoważonej przyszłości poprzez inicjatywę E3, obejmującą etykę, pracowników i środowisko.

Poprzez zobowiązanie Blue Planet Commitment (BPC), firma wprowadza zrównoważone produkty i rozwiązania, wspierając klientów w ochronie środowiska.

Działania te obejmują redukcję emisji CO₂ o 50% do 2030 roku, wdrażanie systemów zarządzania środowiskowego zgodnych z normą ISO14001 oraz stosowanie ekologicznych opakowań i materiałów pochodzących z recyklingu.

O producencie:

Firma Hager, założona w 1955 roku w Niemczech, jest wiodącym dostawcą produktów elektrycznych dla przemysłu, budownictwa mieszkaniowego i komercyjnego.

Jej oferta obejmuje dystrybucję energii, osprzęt elektroinstalacyjny, automatykę budynku oraz systemy prowadzenia przewodów. Wizją Hager jest zwiększanie bezpieczeństwa, czystości i komfortu życia poprzez pomysłowe, zrównoważone i niezawodne rozwiązania infrastruktury elektrycznej.

Firma kładzie duży nacisk na wsłuchiwanie się w potrzeby klientów, oferując kompleksową realizację projektów, opartą na wartościach takich jak niezawodność, pomysłowość, wsparcie, kultura i klienci.
