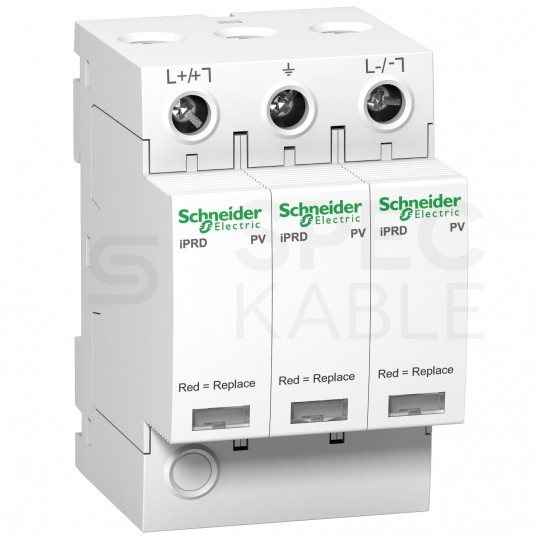

Ogranicznik przepięć SPD DC 1000V 3-fazowy C ( Typ 2 ) 3P 65kA + 15kA/40kA fotowoltaiczny warystorowy ACTI9 Schneider

Ogranicznik przepięć SPD DC 1000V 3-fazowy C ( Typ 2 ) 3P 65kA + 15kA/40kA fotowoltaiczny warystorowy ACTI9

Schneider iPRD-DC40r-T2-3-1000

Ogranicznik ochronnik przepięć to kluczowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć spowodowanymi wyładowaniami atmosferycznymi

Głównym zadaniem ograniczników przepięć jest szybkie rozpoznanie niebezpiecznie wysokiego napięcia i przekierowanie nadmiaru energii elektrycznej do ziemi (uziemienia), chroniąc w ten sposób urządzenia elektryczne.

Prezentowany ogranicznik przepięć dedykowany jest do instalacji fotowoltaicznych do 1000 V DC.

Najważniejsze funkcje:

• Zaprojektowane do ochrony przed przepięciami spowodowanymi wyładowaniami atmosferycznymi
• Ogranicznik przepięć typu 2 40 kA zgodnie z normami UTE C 61740-51 i EN 50539-11:2013
• Wyposażenie w zdalny styk transferowy do wysyłania kasety musi być zastąpione informacjami o wskazaniu
• Łatwa wymiana kaset wysuwnych i możliwość podłączenia za pomocą blokady antywibracyjnej
• Odwracalny ogranicznik przepięć, zasilanie przez dolne i górne połączenie z przewodami

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Acti9 iPRD PV-DC
• Typ produktu lub komponentu: Ochronnik przepięciowy z kasetą na wtyk
• Skrócona nazwa urządzenia: iPRD PV-DC
• Opis biegunów: 3P
• Rodzaj wyjścia: Styk (beznapięciowy)
• Zestaw styków sygnałowych: 1 SD (1 Z/O)
• Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
• Uoc stc: Maksymalne napięcie obwodu otwartego generatora PV w standardowych warunkach testowych.: 833 V

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Ogólne:

• Klasa ochronnika przeciwprzepięciowego: Typ 2
• Technologia ochronnika przeciwprzepięciowego: MOV
• [Ue] Znamionowe napięcie łączeniowe: 1000 V +/- 10 % prąd stały (DC)
• [In] Nominalny prąd wyładowczy: 15 kA
• [Imax] Maksymalny prąd wyładowczy: 40 kA
• Prąd udarowy [Iimp]: Tryb wspólny: 50 kA N/PE; Tryb różnicowy: 12,5 kA L/N
• Największe trwałe napięcie pracy [Ucpv]: Tryb różnicowy: 1000 V L+/L-; Tryb wspólny: 1000 V L+/L-/PE
• Napięciowy poziom ochrony [Up]: <3,9 kV typ 2
• Rodzaj dobezpieczenia: Zintegrowany rozłącznik
• [Iscpv] Prąd znamionowy zwarcia: 200A
• Sygnalizacja lokalna: Biały/czerwony znacznik
• Napięcie obwodu sygnalizacyjnego: AC: 250 V 50/60 Hz
• Prąd wyjściowy sygnalizacyjny: 0,25 A
• Sposób montażu: Zatrzaskowy (szyna DIN)
• Szerokość w modułach 9 mm: 6
• Wysokość: 85 mm
• Szerokość: 54 mm
• Głębokość: 69 mm
• Masa produktu: 400 g
• Kolor: Biały (RAL 9003)
• Czas odpowiedzi: <=25ns
• Długość odizolowanego odcinka: 14 mm
• Moment dokręcania: 3,5 N.m

Środowisko pracy

• Normy: EN 50539-11:2013, UTE C 61740-51
• Certyfikaty produktu: CE
• Stopień ochrony IP: IP40 na przednim panelu; IP20 na zacisku
• Stopień ochrony IK: IK03
• Wilgotność względna: 5…95 %
• Wysokość pracy (w metrach nad poziomem morza): 2000 m
• Temperatura otoczenia dla pracy urządzenia: -25…60 °C
• Temperatura otoczenia dla przechowywania: -40…80 °C

Przyłącza - zaciski:

• Zacisk typu tunelowego 2,5…16 mm² elastyczny
• Zacisk typu tunelowego 2,5…16 mm² elastyczny z tulejką
• Zacisk typu tunelowego 2,5…25 mm² sztywny
