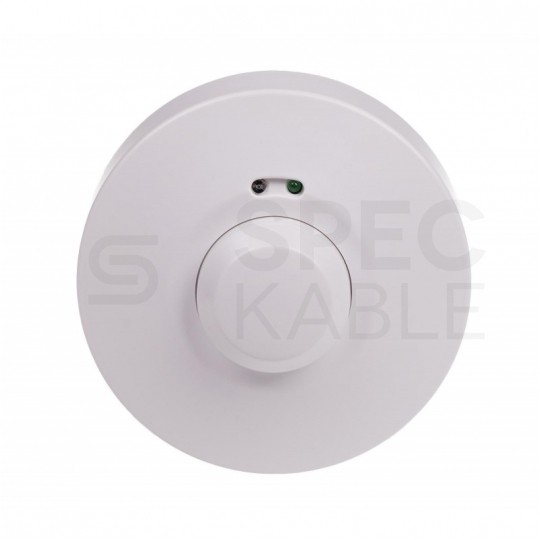

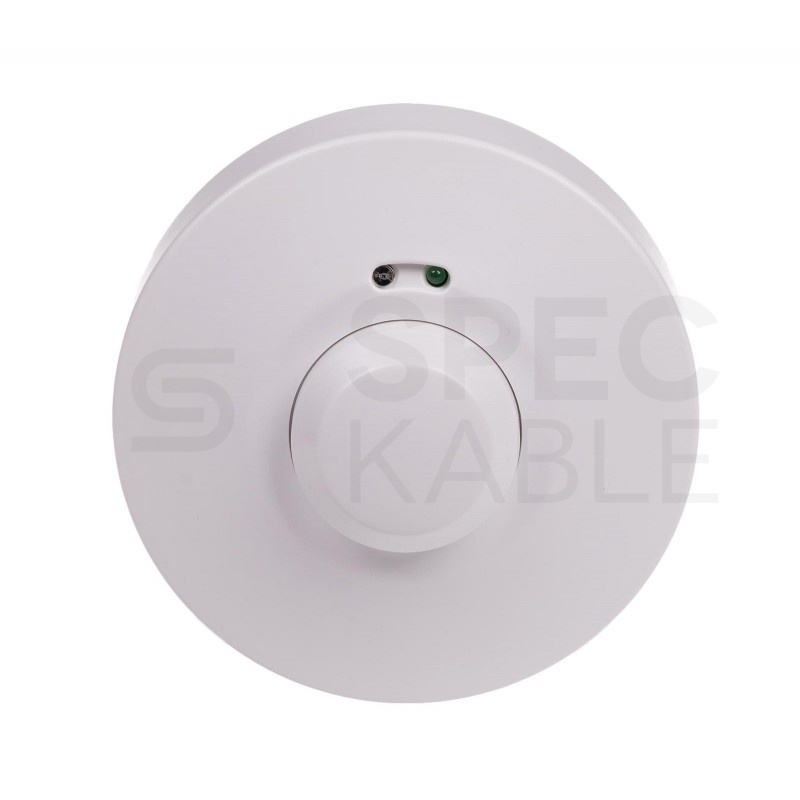

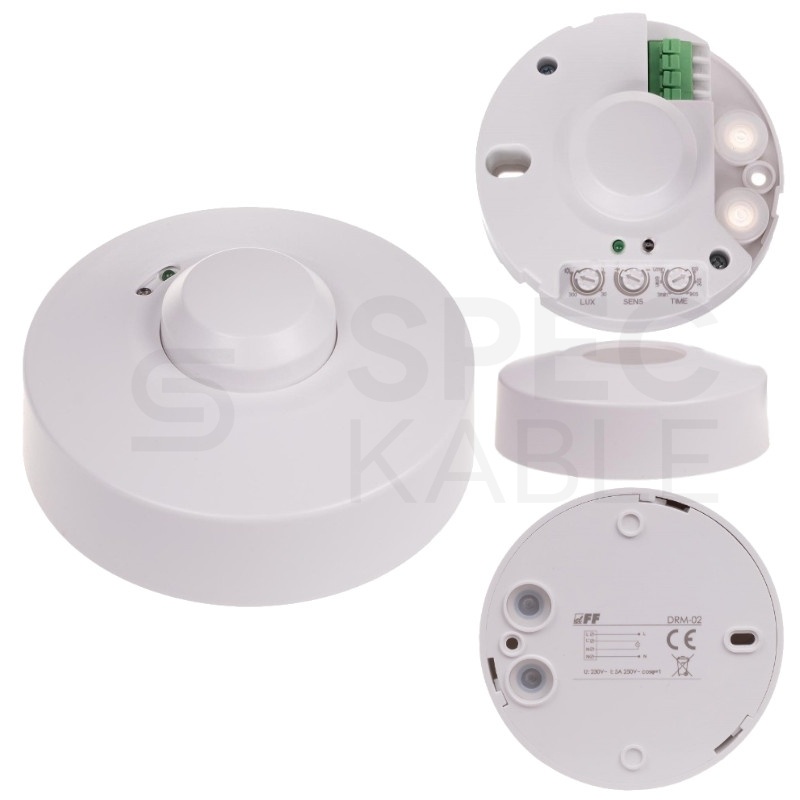

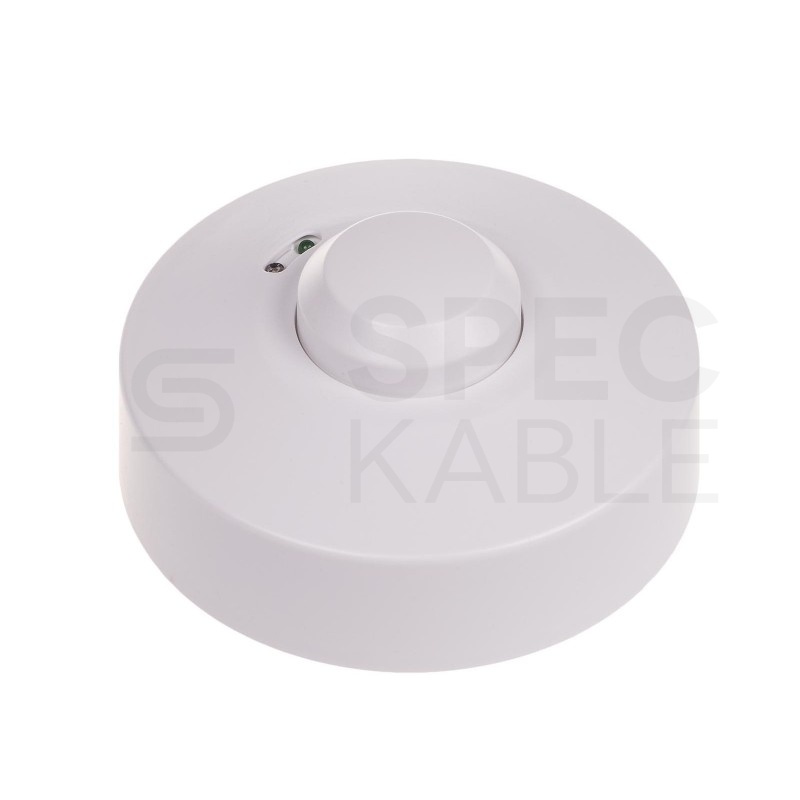

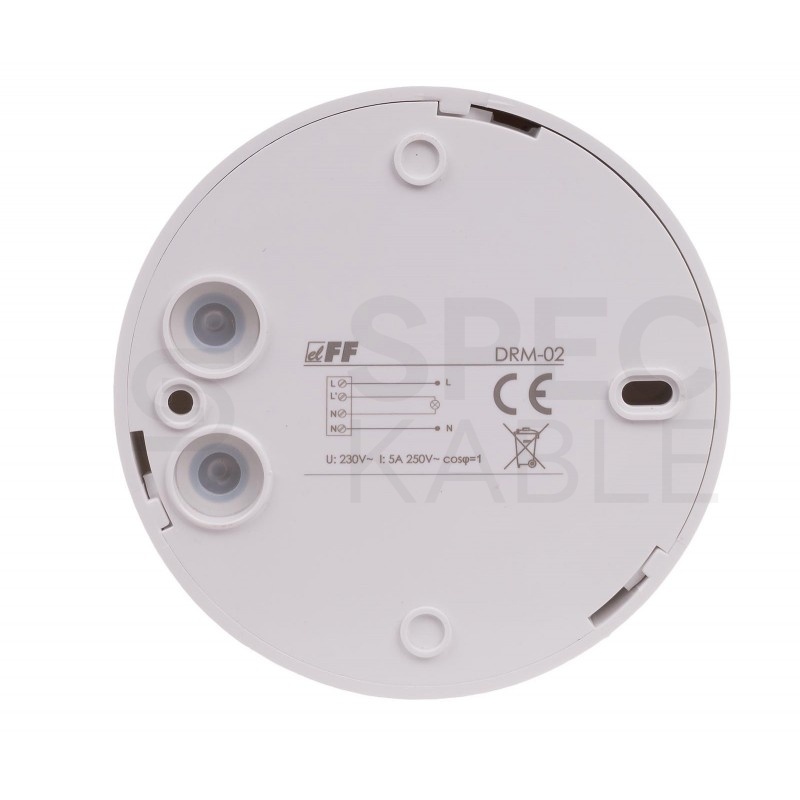

Mikrofalowy czujnik ruchu z funkcją czujnika obecności i automatem zmierzchowym F&F DRM-02

MIKROFALOWY CZUJNIK RUCHU 360°Z FUNKCJĄ CZUJNIKA OBECNOŚCI

Czujka do oświetlenia | F&F DRM-02

Mikrofalowy czujnik ruchu służący do czasowego załączenia oświetlenia w przypadku pojawienia się przed nim osoby lub innego obiektu.

Urządzenie pełni rolę aktywnego detektora ruchu — zintegrowany element pomiarowy wysyła elektromagnetyczne fale wysokiej częstotliwości (5,8 GHz) i odbiera ich echo.

Czujka wykrywa zmiany w echu wywołane nawet najmniejszym poruszeniem w obserwowanym obszarze. Detektor cechuje się wysoką częstotliwością pracy, niewielką emisją mocy (< 10 mW) i bardzo dobrą detekcją ruchu w stronę do lub od czujnika ruchu.

ZASTOSOWANIE:

• pomieszczenia mieszkalne,
• klatki schodowe,
• korytarze,
• piwnice,
• toalety.

Dane techniczne

• Producent: F&F
• Kod producenta: DRM-02
• Napięcie zasilania:
• Maksymalny prąd obciążenia AC-1: 5 A (Obciążenie o charakterze rezystancyjnym [AC-1])
• Próg zadziałania – regulowany: 2÷2000 Lx
• Opóźnienie zadziałania: mniej niż 1 s
• Częstotliwość promieniowania mikrofalowego: 5.8 GHz
• Maksymalna moc promieniowania: 10 mW
• Promień detekcji – regulowana (dla wysokości równej 2.5 m): 1÷10 m
• Czas załączenia odbiornika – regulowany: 5 s ÷ 12 min.
• Pole detekcji: 360° poziomej: promieniowanie mikrofalowe
• Przyłącze: zaciski śrubowe 1,0 mm²
• Moment dokręcający: 0.25 Nm
• Pobór mocy: 0.9 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: Ø 103 h: 44 mm
• Montaż: natynkowy
• Stopień ochrony: IP40

Działanie czujnika

Mikrofalowy czujnik DRM działa na zasadzie radaru wykorzystując fale elektromagnetyczne wysokiej częstotliwości do wykrywania ruchu w dozorowanym obszarze. Największą skuteczność wykazuje w przypadku ruchu bezpośrednio w kierunku czujnika. Dodatkowo DRM wyposażony jest w automat zmierzchowy uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia.

Wykrycie ruchu po zmierzchu spowoduje załączenie oświetlenia, które włączone będzie przez cały czas, gdy wykrywany będzie ruch. Po zaniku ruchu światło pozostaje włączone jeszcze przez zadany czas podtrzymania, po czym nastąpi jego wyłączenie.

Jeżeli w trakcie odmierzania czasu podtrzymania ponownie zostanie wykryty ruch, to cykl rozpocznie się od początku. Z uwagi na dużą czułość, DRM może pełnić funkcję czujnika obecności.

Dokładność pracy czujnika nie jest uzależniona od temperatury. Zasięg detekcji, poziom jasności uaktywniający czujnik oraz czas podtrzymania pracy ustawiane są za pomocą pokręteł opisanych w dalszej części instrukcji. Czujnik przeznaczony jest do użytkowania wewnątrz pomieszczeń.

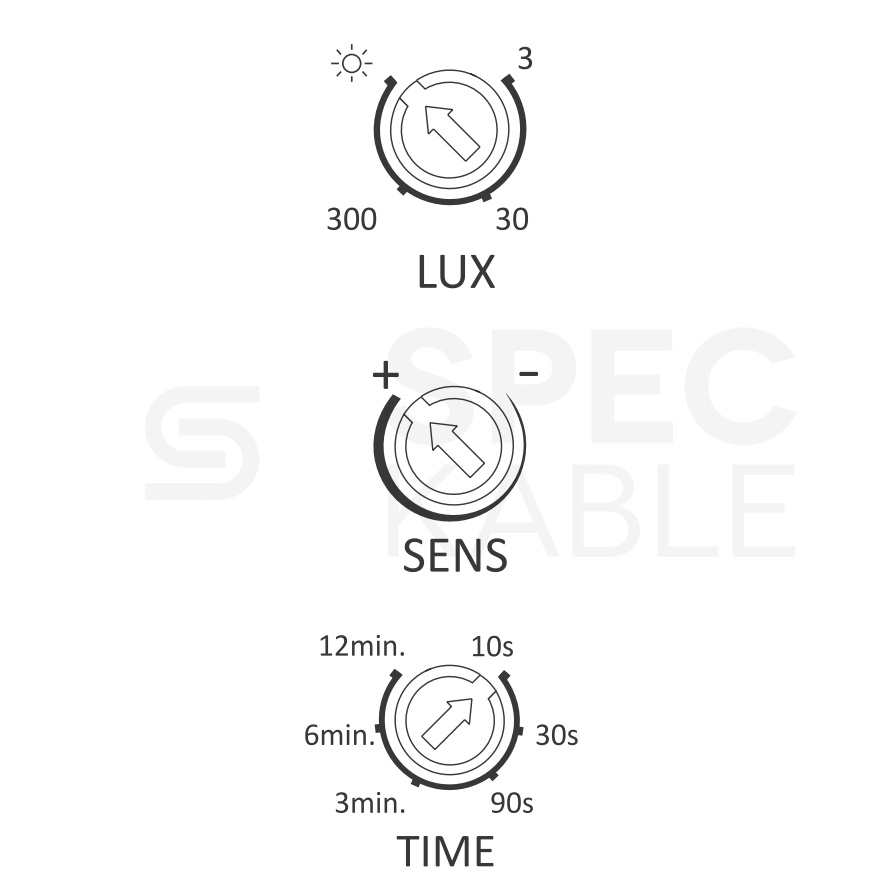

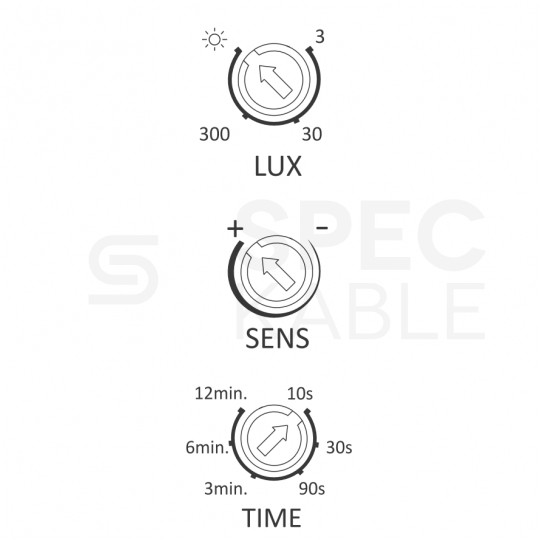

Nastawy

Czułość automatu zmierzchowego (LUX)

• Czułość automatu zmierzchowego możemy regulować w zakresie 2÷2000 lx. Obrót pokrętła w stronę „księżyca” – załączy później, obrót w stronę „słoneczka” – załączy wcześniej.
• Aby czujnik był aktywny przez cały dzień, pokrętło należy ustawić maksymalnie w stronę „słoneczka”.

Obszar pola detekcji (SENS)

• Promień detekcji czujnika można regulować w zakresie od 1 m do 10 m (parametry podane dla czujnika zamontowanego na wysokości 2,5 m).
• Obrót pokrętła w prawo [max] zwiększa obszar pola detekcji, obrót w lewo [min] zmniejsza obszar pola detekcji.

Czas załączenia (TIME)

• Czas załączenia odbiornika możemy regulować w zakresie od 5 s do 12 min.
• Obrót pokrętła w prawo [max] zwiększa czas załączenia, obrót w lewo [min] zmniejsza czas załączenia.

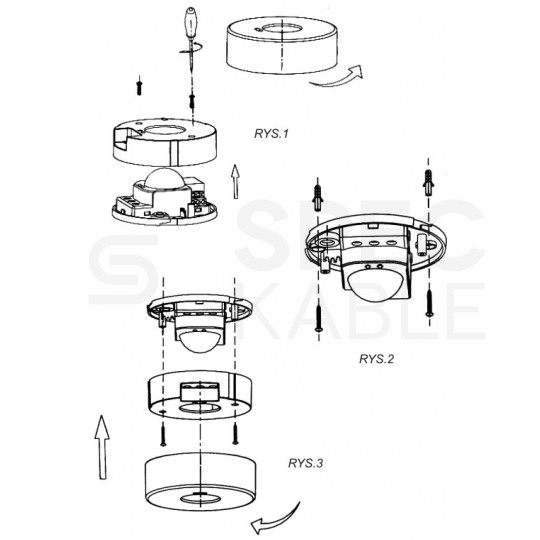

Montaż

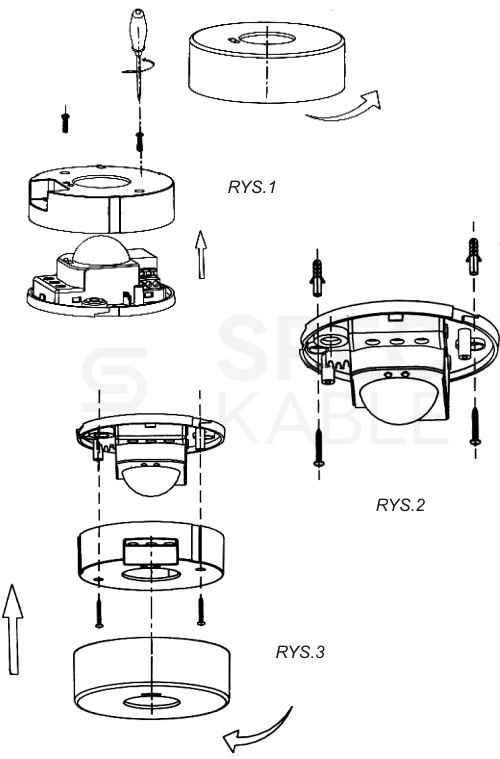

1. Odkręcić zewnętrzną osłonę czujnika. Odkręcić dwie śruby i zdjąć osłonę czujnika (rys. 1).
2. Odłączyć zasilanie.
3. Przewody przełożyć przez gumową przelotkę w podstawie montażowej czujnika.
4. Podstawę dwoma wkrętami przymocować do podłoża (rys. 2).
5. Podłączyć wg schematu.
6. Ustawić obszar pola detekcji, czułości automatu zmierzchowego i czas załączenia.
7. Złożyć obudowę czujnika (rys. 3).

Po załączeniu zasilania czujnik ruchu jest nieaktywny przez pierwsze 10 sekund.

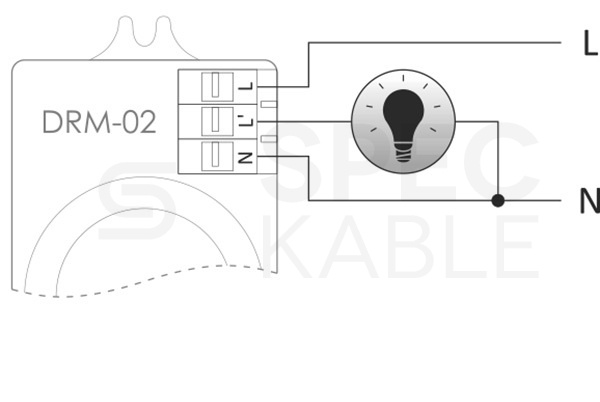

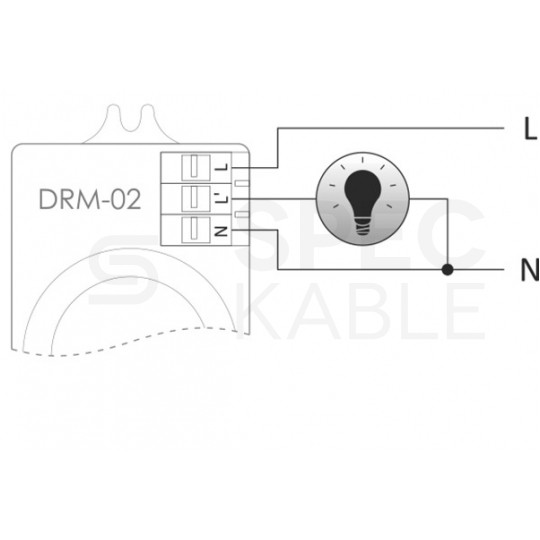

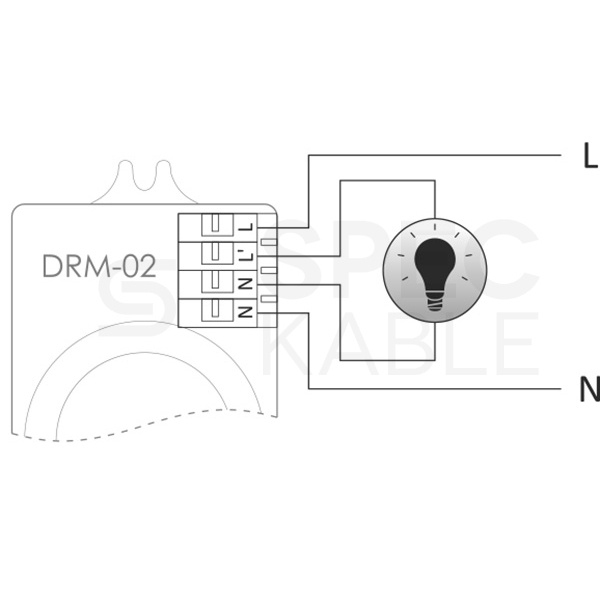

Schemat podłączenia przyłącza 3-zaciskowego
