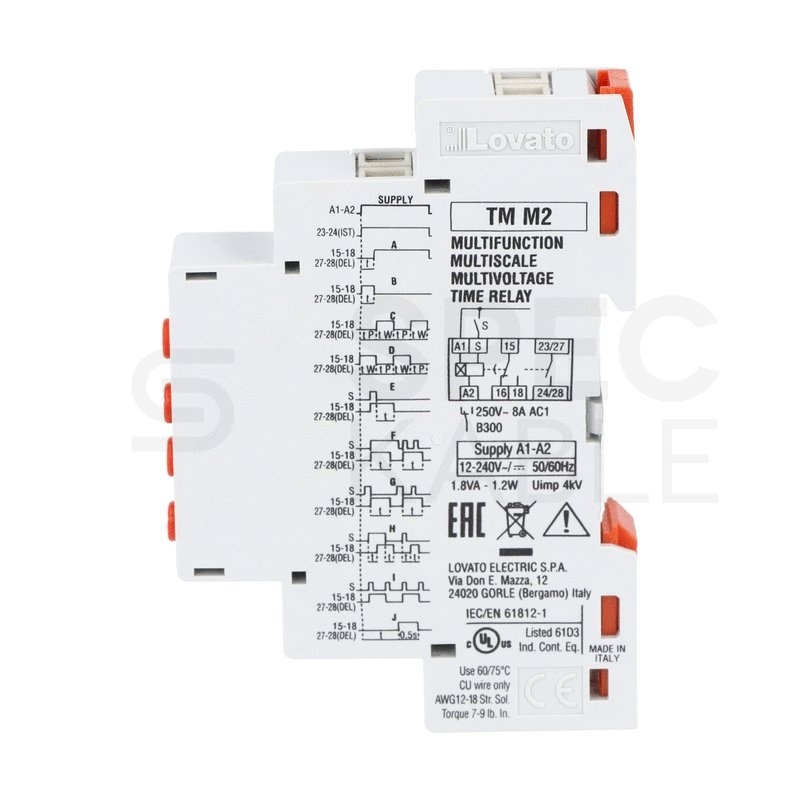

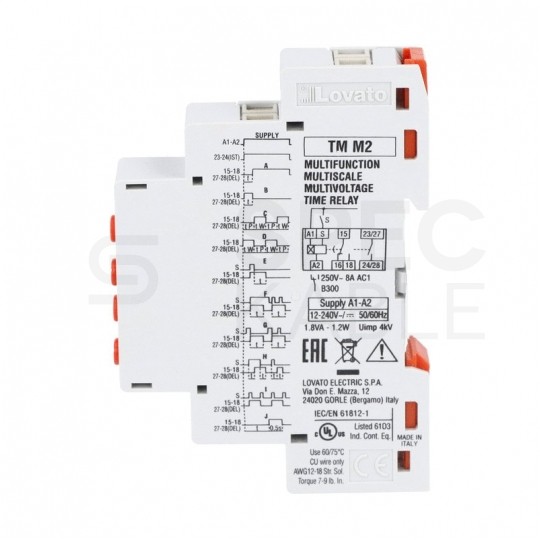

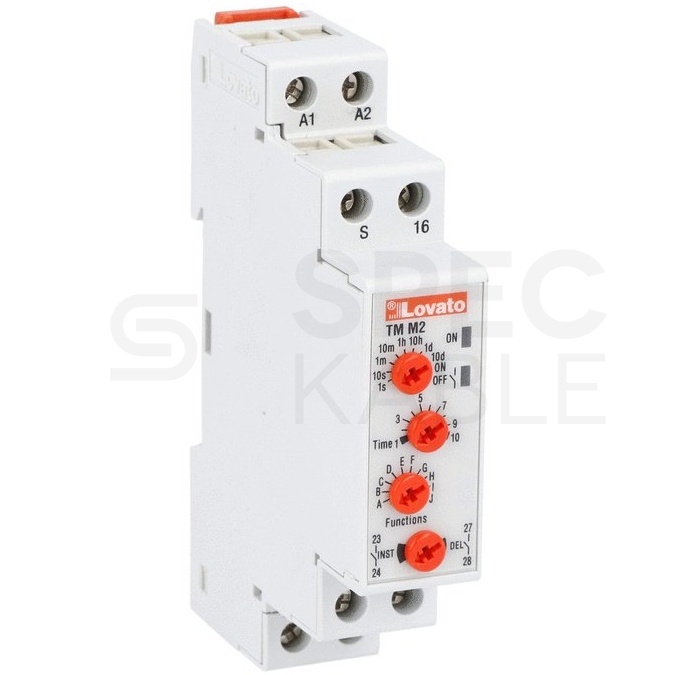

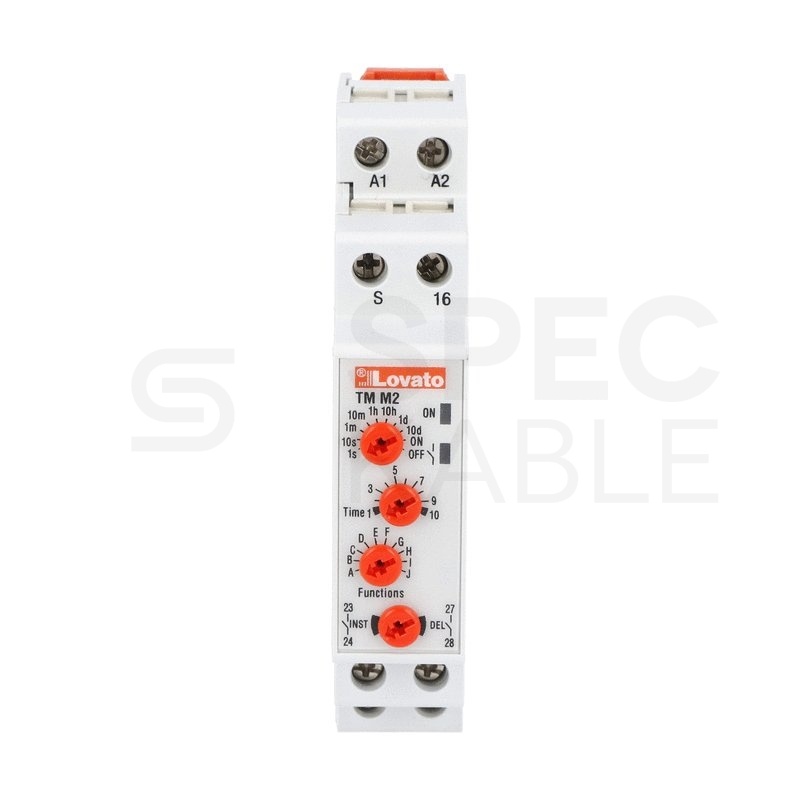

Przekaźnik czasowy (0,1s - 10dni) 12-240V 8A wielofunkcyjny (2 styki) 1-modułowy TMM2 LOVATO

Przekaźnik czasowy 0,1s-10dni wielofunkcyjny 2 zestyki 12-240V AC/DC

Lovato Electric TMM2 (odpowiednik EATON ETR4-70-A / 031888)

Dane techniczne:

• Producent: Lovato
• Typ produktu: Przekaźnik czasowy
• Symbol: TMM2
• Typ montażu: Na szynie DIN lub śrubami
• Funkcja: Wielofunkcyjny
• Tryb programowania: Potencjometry
• Pełna nazwa: Wielofunkcyjny przekaźnik czasowy, wielozakresowy, wielonapięciowy,
• Liczba przekaźników: 2 wyjścia przekaźnikowe
• Znamionowe napięcie zasilania pomocniczego: 12 - 240 VAC / DC
• Częstotliwość znamionowe: 50/60Hz
• Zakres ustawień czasu: 0.1s...10 dni
• Dokładność ustawień: <+-9%
• Dokładność powtórzeń: <+-0,1%
• Czas kasowania: podczas odliczania >= 100ms; po odliczeniu >= 50ms
• Liczba przekaźników: 2
• Układ zestyków: 1 bezzwłoczne/NO z opóźnieniem + 1 C/O z opóźnieniem
• Znamionowe napięcie izolacji: 250V
• Znamionowe napięcie udarowe: 4kV
• Próba napięciem sieci: 2kV
• Typ zacisków: śruba
• Trwałość mechaniczna: 30 000 000
• Trwałość elektryczna: 100000
• Temperatura pracy: -20; +60oC
• Temperatura składowania: -30; +80oC
• Liczba modułów: 1
• Materiał obudowy: samogasnący poliamid
• Montaż obudowy: szyna DIN 35mm
• Stopień ochrony: IP40 z przodu, IP20 na zaciskach
• Wymiary: 17.5 x 104.7 x 64.9mm

Opis:

Przekaźnik czasowy Lovato Electric TMM2 to wielofunkcyjne urządzenie, które umożliwia regulację czasu opóźnienia zadziałania w szerokim zakresie od 0,1 sekundy do 10 dni, zapewniając elastyczność w aplikacjach przemysłowych.

Zasilany napięciem od 12 do 240 VAC/DC, przekaźnik jest przeznaczony do montażu na szynie DIN, oferując łatwość instalacji i konfiguracji za pomocą potencjometrów.

Wyróżnia się dokładnością ustawień i powtórzeń, a dzięki obudowie z samogasnącego poliamidu i stopniu ochrony IP40/IP20 gwarantuje bezpieczeństwo i trwałość w trudnych warunkach przemysłowych.

TMM2 posiada dwa wyjścia przekaźnikowe i umożliwia wybór spośród różnych funkcji, w tym opóźnionego zadziałania i pracy cyklicznej, co czyni go wszechstronnym rozwiązaniem dla szerokiej gamy aplikacji sterowania czasowego.

Charakterystyka ogólna przekaźnika czasowego TMM2:

• Elektroniczny przekaźnik czasowy, wielozakresowy i wielonapięciowy z 1 zestykiem przełącznym zwłocznym i 1 programowalnym zestykiem NO (zwłoczny/bezzwłoczny)
• Wejście sterujące
• Regulowany czas opóźnienia zadziałania: 10...100%
• Zielony wskaźnik LED obecności zasilania
• Czerwony wskaźnik LED sygnalizacji statusu przekaźnika, miga podczas odmierzania czasu opóźnienia i świeci światłem ciągłym podczas wzbudzenia przekaźnika
• Obudowa modułowa DIN43880 (1moduł), do montażu na szynie 35mm
• Certyfikaty: cULus, EAC
• Zgodne z normami: IEC/EN/BS 61812-1, UL508, CSA C22.2 nr 14

Wybór funkcji:

• A) opóźnione zadziałania;
• B) opóźnione odpadanie;
• C) praca cykliczna, start od przerwy;
• D) praca cykliczna, start od zadziałania
• E) zadziałanie od zamknięcia zestyku i opóźnione odpadanie od otwarcia zestyku
• F) opóźnione zadziałanie od zamknięcia zestyku
• G) opóźnione zadziałanie od otwarcia zestyku
• H) opóźnione zadziałanie od otwarcia zestyku i opóźnione odpadanie od otwarcia zestyku
• I) przekaźnik bistabilny od zamknięcia zestyku
• J) generator impulsów

Wyprodukowano we Włoszech

Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.

W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

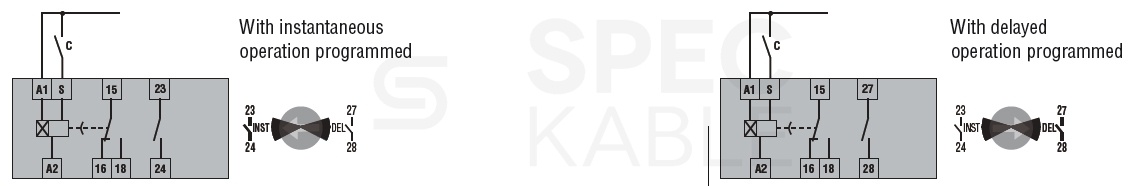

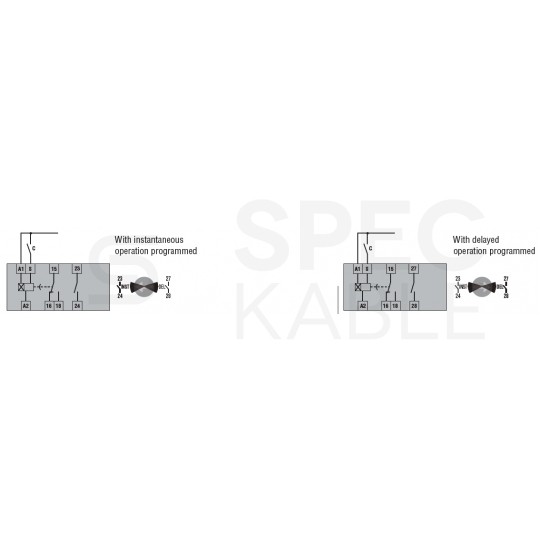

Schemat połączeń:

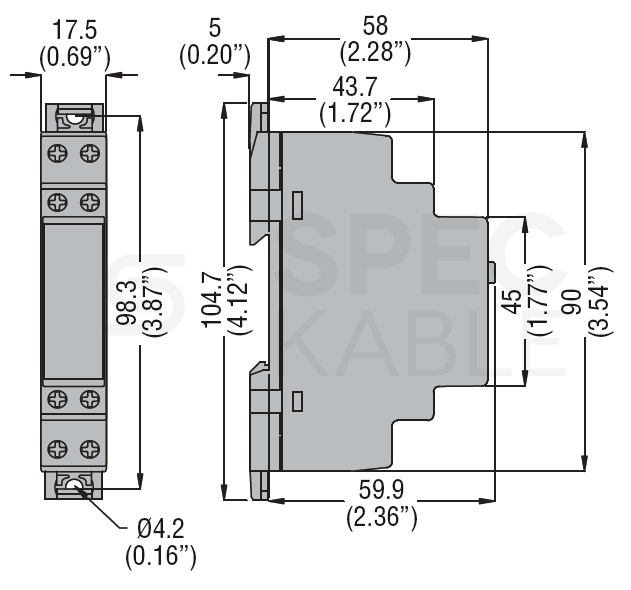

Wymiary:
