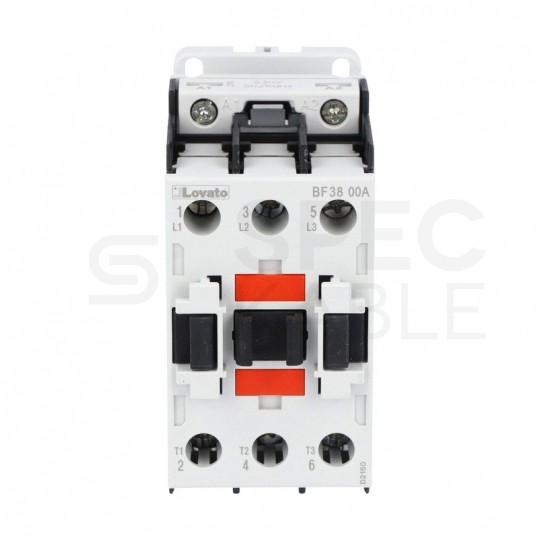

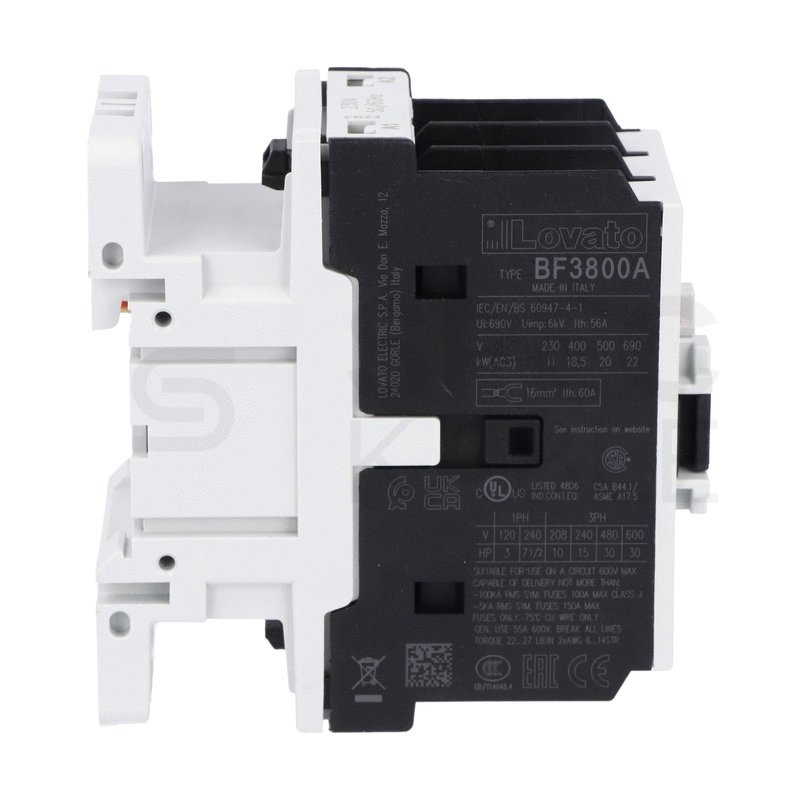

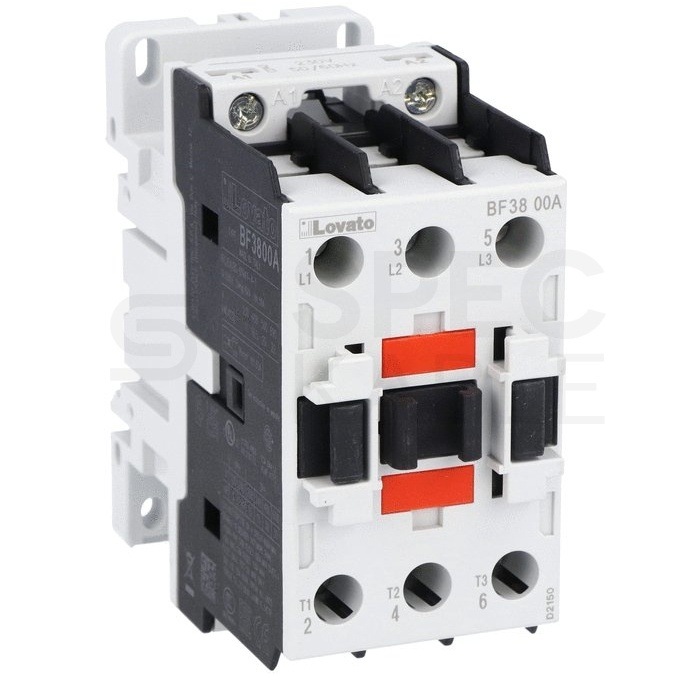

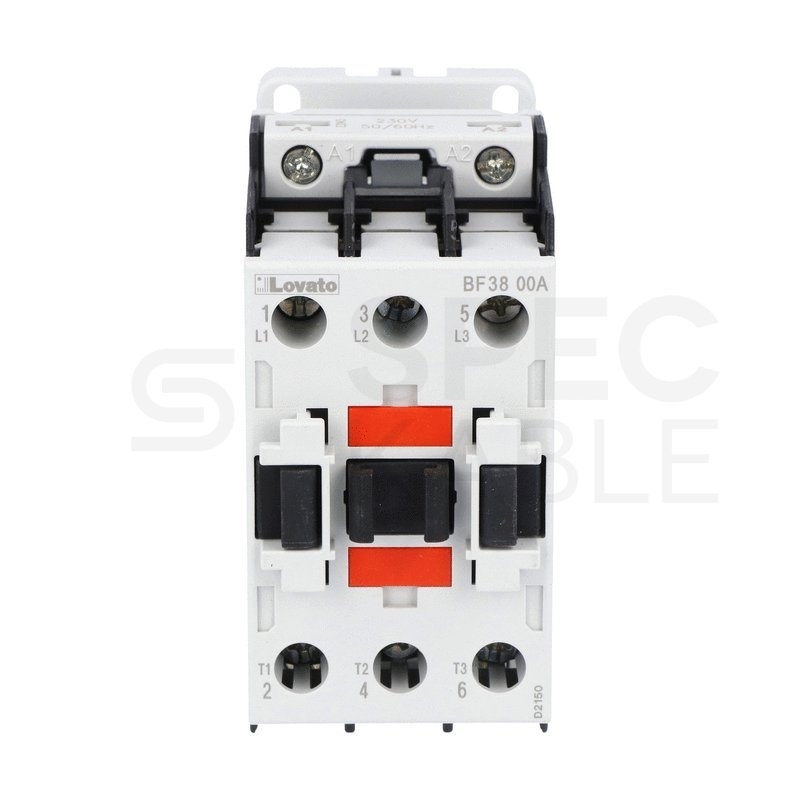

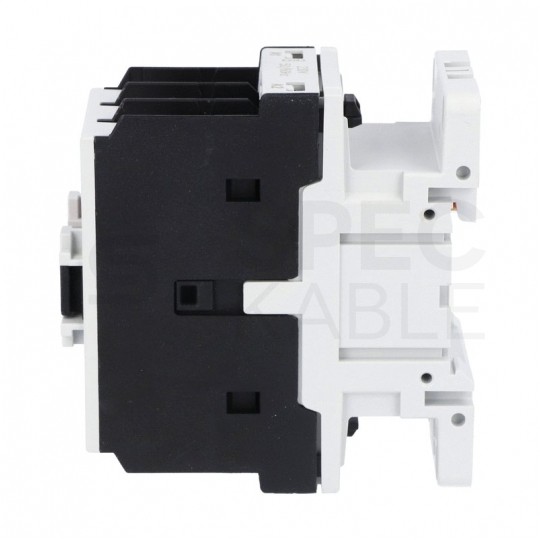

Stycznik mocy przekaźnik 38A 18,5kW przy 400VAC cewka 230V (3NO) 3-modułowy LOVATO

Stycznik mocy przekaźnik cewka 3P 38A AC3 230V 1Z 18,5kW przy 400 VAC

Lovato Electric BF3800A230 (odpowiednik EATON DILM38-10-EA / 190005)

Dane techniczne:

• Producent: Lovato
• Symbol: BF3800A230
• Typ produktu: Styczniki
• Liczba pól: 3
• Typ cewki: Cewka AC 50/60Hz
• Znamionowe napięcie cewki [V]: 230
• Znamionowe napięcie izolacji Ui IEC/EN: 690V
• Znamionowe napięcie udarowe Uimp: 6kV
• Częstotliwość robocza: 25-400Hz
• Prąd roboczy Ith wg IEC (AC1) [A]: 56
• Prąd Ie/ moc robocza wg IEC (AC3) 400V [A/Kw]: 38A / 18.5Kw
• Moc silnika wg UL/CSA przy 480V [HP]: 30
• Rodzaj wbudowanych zestyków pomocniczych: 1NO
• Typ montażu: Śruba/szyna DIN 35 mm
• Max. liczba podłączonych jednocześnie kabli: 2
• Przekrój przewodu bez końcówki: 2,5-16mm2
• Przekrój przewodu z końcowką: 1-10mm2
• Trwałość elektryczna: 1400000
• Trwałość mechaniczna: 20000000

Opis:

Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych. Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.

Styczniki mocy marki Lovato Electric ze względu na swoje zgodności z wieloma normami (np. IEC 61373, EN 60335) doskonale sprawdzą się do zastosowania w aplikacjach

• kolejowych
• profesjonalnej gastronomii
• sekcjach tworzących systemy fotowoltaiczne

Charakterystyka styczników mocy:

• Styczniki o szerokości 45mm
• Cewka z 4 zaciskami
• Filtr przeciwzakłóceniowy
• Montaż na szynie DIN
• Gumowa wkładka
• Montaż na zatrzaski
• Połączenie z przekaźnikiem typu RJ38, RJ82 oraz RF110
• Stałe przyłącza do szybkiego i pewnego okablowania
• Połączenie stycznika z wyłącznikiem silnikowym
• Bezpieczne, wszechstronne zaciski
• Blokada mechaniczna

Wyprodukowano we Włoszech

Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.

W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

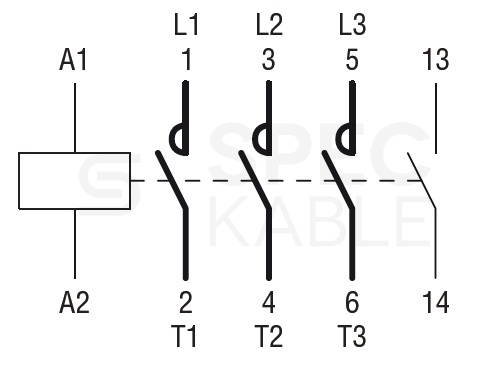

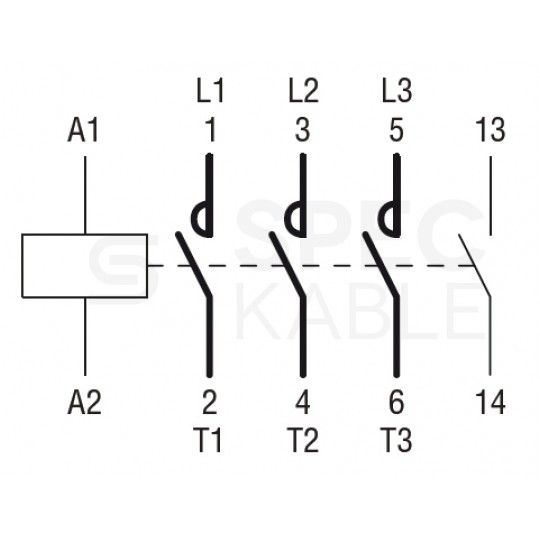

Schemat połączeń:

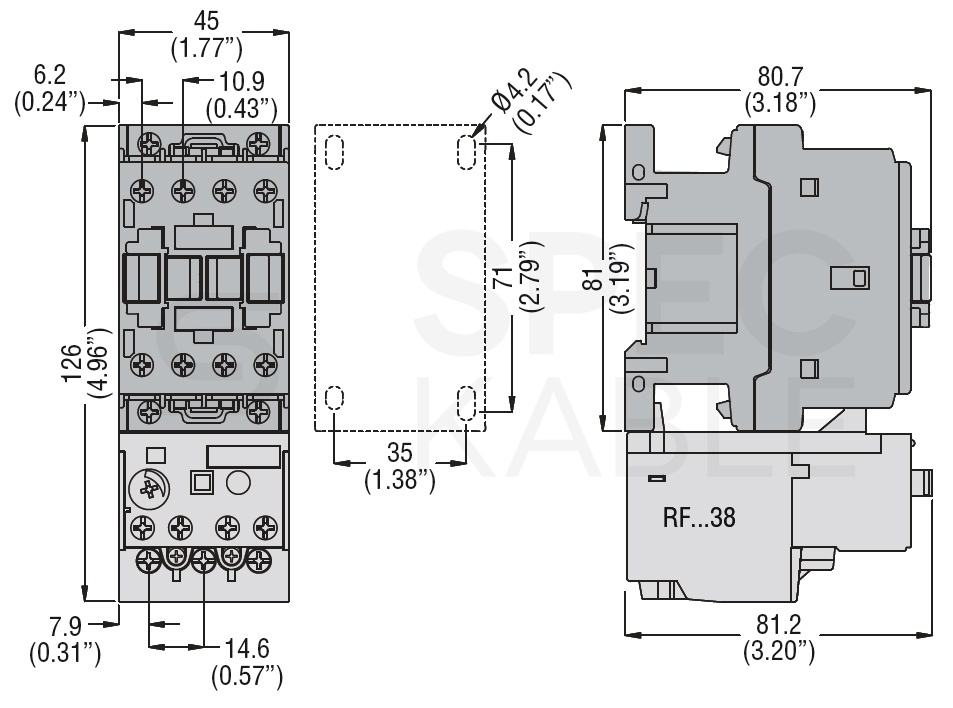

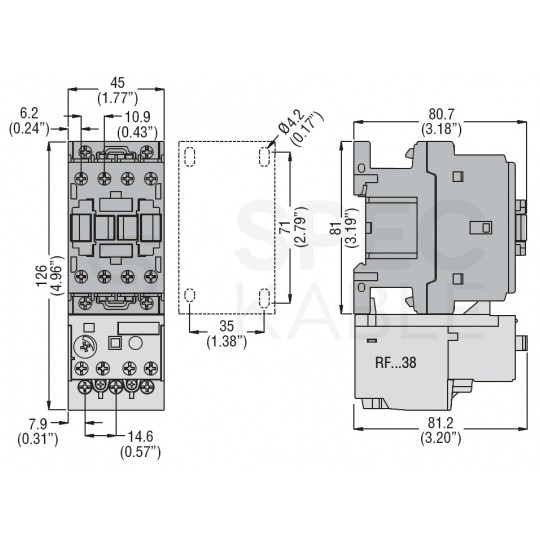

Wymiary:

O producencie:

Od ponad 100 lat, LOVATO Electric działa i rozwija się na rynku elektromechanicznych i elektrycznych komponentów urządzeń elektrycznych. LOVATO Electric zostało założone w 1922 w Bergamo (Włochy) i jest prywatną firmą zarządzaną przez 4 pokolenie tej samej rodziny.

Firma zaczynała swą działalność u zarania historii elektrotechniki i prowadzi ją do dzisiejszego dnia oferując produkty z zakresu elektroniki, automatyki i oprogramowania.

Szeroka gama produktów została zaprojektowana, zbudowana, przetestowana i uprzemysłowiona przez LOVATO Electric zgodnie z najwyższymi standardami jakości. Zespół konstruktorów i badaczy opracowuje innowacyjne i niezawodne produkty przy użyciu najnowocześniejszych narzędzi programowych dostępnych na rynku, a wewnętrzne laboratorium badawcze (akredytowane zgodnie z normą EN ISO/IEC 17025) przeprowadza badania zgodnie z normami krajowymi i międzynarodowymi.
