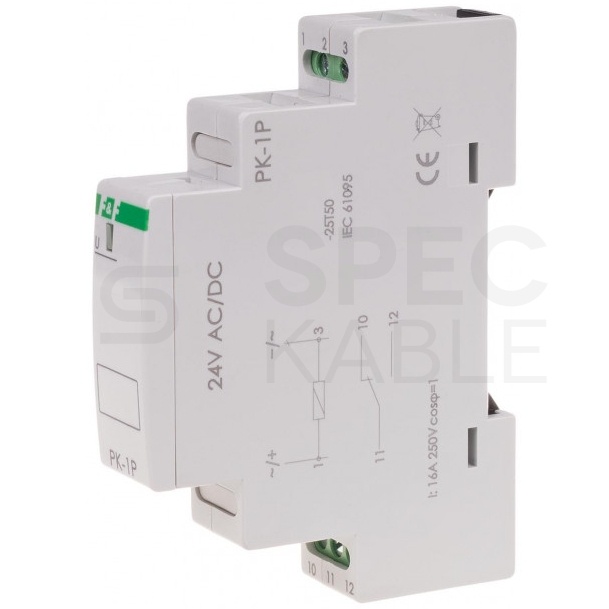

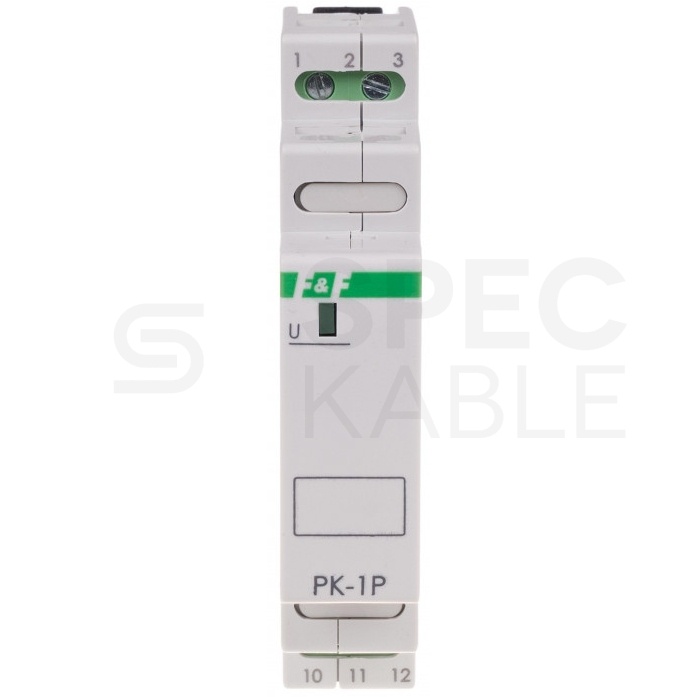

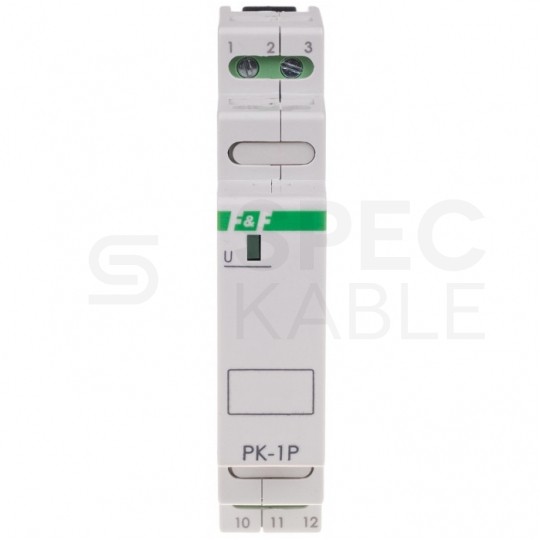

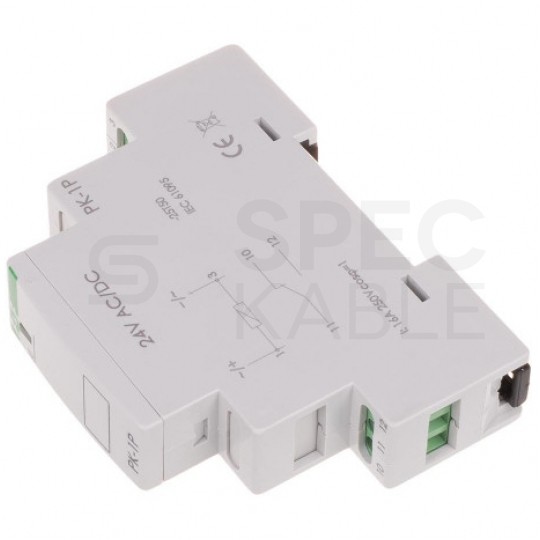

F&F Przekaźnik elektromagnetyczny modułowy PK-1P 24V 16A na szynę DIN TH35

Przekaźnik elektromagnetyczny AC/DC 1P 16A 24V

F&F PK-1P-24V

Przekaźnik elektromagnetyczny w obudowie jedno-modułowej do bezpośredniego montażu na szynie 35mm.

Działanie:

Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika  jest sygnalizowany świeceniem zielonej diody LED. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.

Dane techniczne:

• Napięcie zasilania: 24 V AC/DC
• Tolerancja napięcia zasilania: -15 ÷ 10 %
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Maksymalny pobór prądu: 25 mA
• Trwałość łączeniowa mechaniczna: min. 5x10⁶ cykli
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Obciążalność styków

W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

• Żarówki żarowe: 2000W
• Halogeny: 1250W
• Jarzeniówki: 1000W
• Świetlówki energooszczędne: 500W
• LED: 250W
• Jarzeniówki z kompensacją równoległą: 750W

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

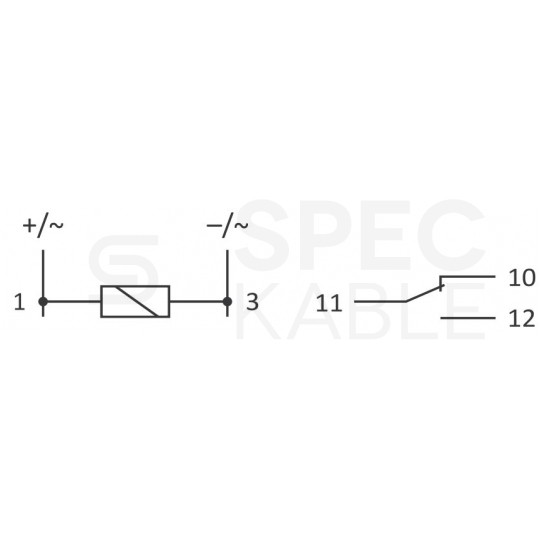

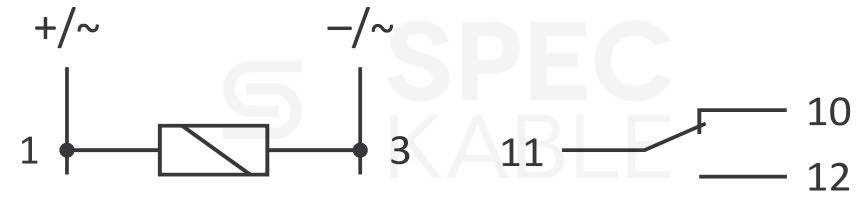

Na zdjęciu obok schemat podłączenia.
