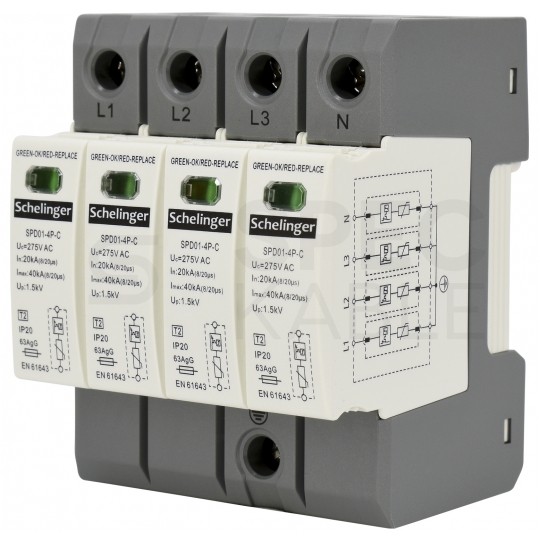

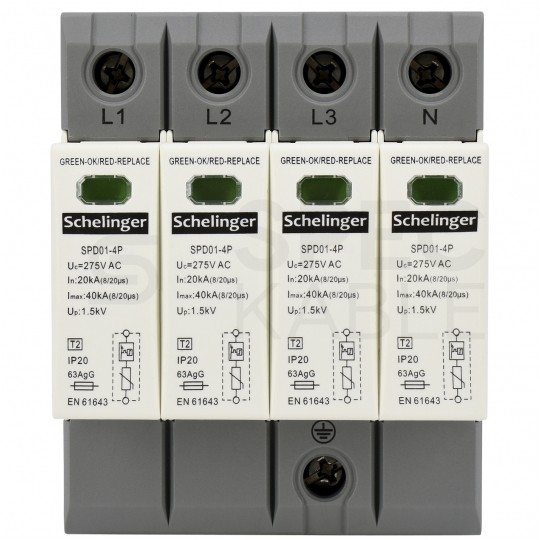

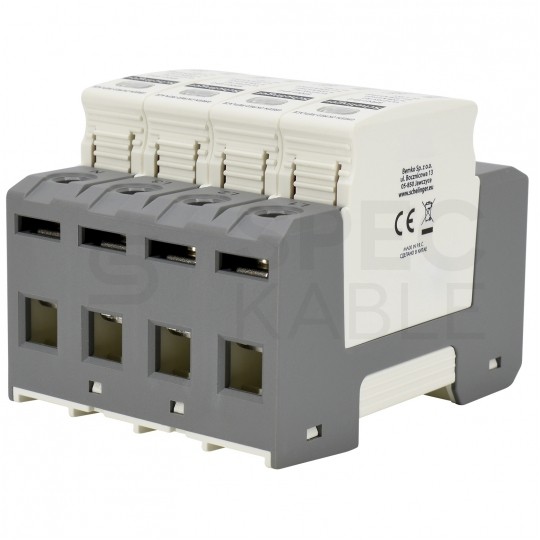

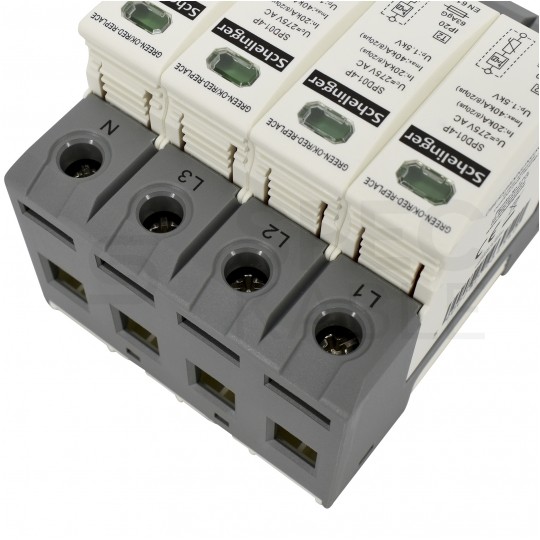

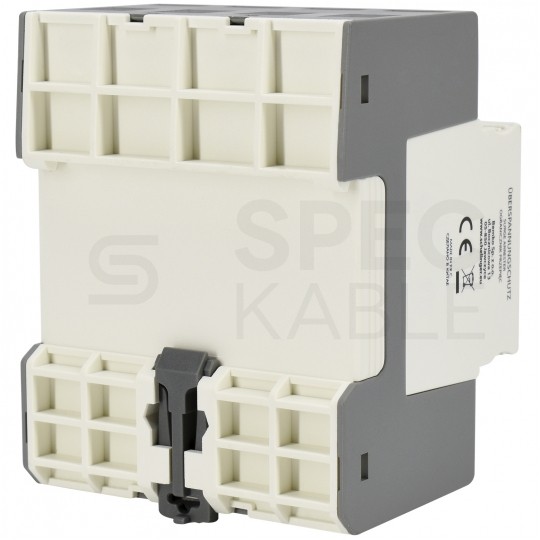

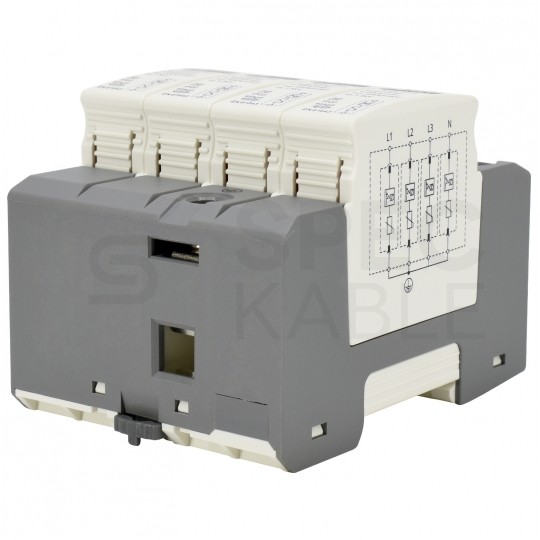

Ogranicznik przepięć SPD 3-fazowy C (Typ 2) 4P 20kA 20kA Schelinger

Ochronniki przepięć klasy C zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz wszelkiego rodzaju przepięciami. Ograniczają przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich.

Zapewniają jednocześnie dwustopniowy poziom ochrony. Ich stosowanie nie wymaga używania dławików odsprzęgających. Ochronnik przepięć C zapewnia skuteczną ochronę komputerów, urządzeń RTV/AGD i innych. Model ochronnika C posiada budowę modułową oraz sygnalizację zadziałania na przedniej części urządzenia, spełniają wymagania z zakresu ochrony klasy II.

Dane techniczne:

• Długość: 90mm
• Szerokość: 70mm
• Wysokość: 68mm
• Stopień szczelności: IP20
• Graniczny prąd wyłądowczy (8/20us): Imax: 40kA
• Liczba modułów: 4
• Montaż: Szyna TH-35 (DIN 35)
• Napięcie pracy trwałej: Uc: 275V AC
• Napięciowy poziom ochrony: Up: <1,5kV
• Prąd udarowy (10/350µs): Iimp: 5kA
• Temperatura pracy: -40°C /+70°C
• Typ: T2 (C)
• Marka: Schelinger

Produkt przeznaczony jest do funkcji i zastosowań wymienionych w opisie.

Typy / Klasy ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
