Ogranicznik przepięć SPD DC 1200V B+C (Typ 1+2) 3P 12,5kA + 20kA/40kA fotowoltaiczny warystorowo-iskiernikowy VCX MOV+GDT+MOV

VCX Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1200V (T1T2) 25kA GDT

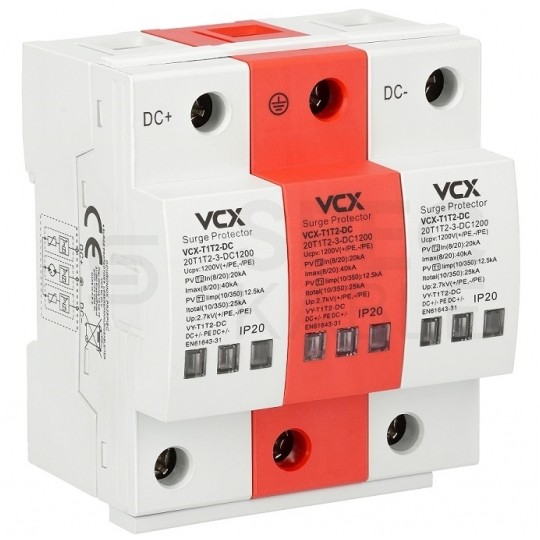

VCX Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1200V (T1T2) 25kA GDT to najnowszy i najbardziej zaawansowany technicznie produkt oferowany klientom. Zastosowane zostały w nim kombinację warystorów (MOV) w modułach DC+ oraz DC – oraz iskiernik gazowy (GDT) w module PE, przez co organicznik osiąga wysokie parametry oraz skutecznie wyeliminuje powszechny problem starzenia się warystorów pod wpływem prądów upływu i prądu roboczego. Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w najbardziej wymagających instalacjach PV. Odporność na prąd impulsowy na poziomie Itotal 25kA, czyli Iimp(10/350) 12,5kA na każdy biegun zapewnia najwyższy poziom ochrony przeciwprzepięciowej.

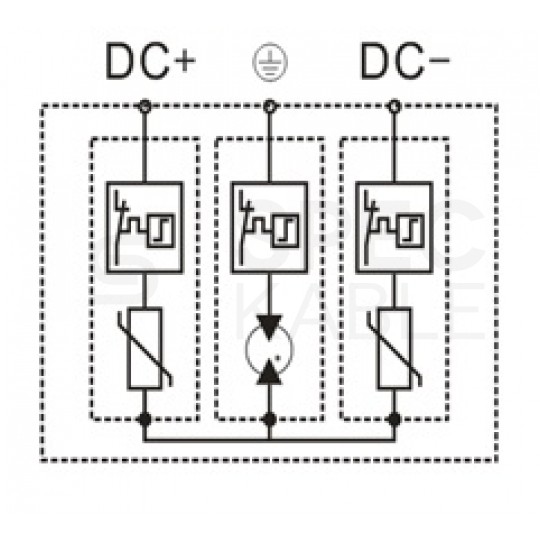

Ochronnik VCX-DC B+C 3P 1200V (T1T2) 25kA GDT to:

1. Specjalny warystor o dużym przepływie
2. Iskiernik gazowy (GDT) w module PE
3. Opatentowany system wyłączania;
4. Podstawa w kształcie litery Y.
5. Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura.

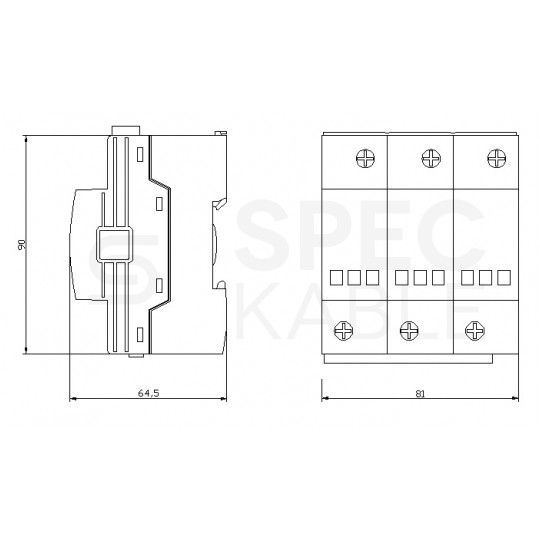

Opis techniczny:

• Klasa ochrony:  T1 T2
• Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
• Przyłącza max:  35mm2
• Maksymalne napięcie pracy: Ucpv 1200 V DC
• Prąd próbny: In(8/20)  20 kA
• Prąd max:  Imax(8/20) 40 kA
• Prąd impulsowy na biegun: Iimp(10/350) 12,5kA
• Prąd impulsowy Itotal: 25kA
• Napięciowy poziom ochrony:  Up <2,7kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

Cechy:

• Dedykowane są do ochrony instalacji fotowoltaicznych.
• Wykonane w technologii warystorowo-iskiernikowej (MOV+GDT+MOV).
• VCX DC B+C 3P 1200V (T1T2) 25kA GDT klasy T1T2 Itotal = 25kA, Iimp(10/350) = 12.5kA na każdy biegun, wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.
• Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
• Ochronnik posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia (choć jest ono zawsze zalecane). W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC/125A gG lub bezpiecznika 1000VDC/40A typ C.

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

O producencie:

Firma VCX  od początku swojej działalności specjalizuje się w sprzedaży systemów ochrony przeciwprzepięciowej. Swoją wiedzę opierają na doświadczeniach wyniesionych we współpracy z liderami w tej dziedzinie. Produkty firmy VCX są kontrolowane na każdym etapie produkcji, dzięki czemu gwarantują najwyższą jakość oraz charakteryzują się trwałością i niezawodnością. Produkcja odbywa się na bazie najwyższej jakości podzespołów, a gwarancją jakości jest także system ISO 9001 wprowadzony przez zakład produkcyjny.
