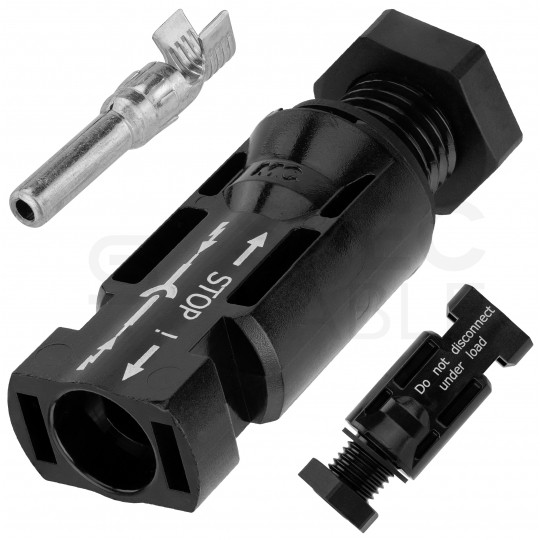

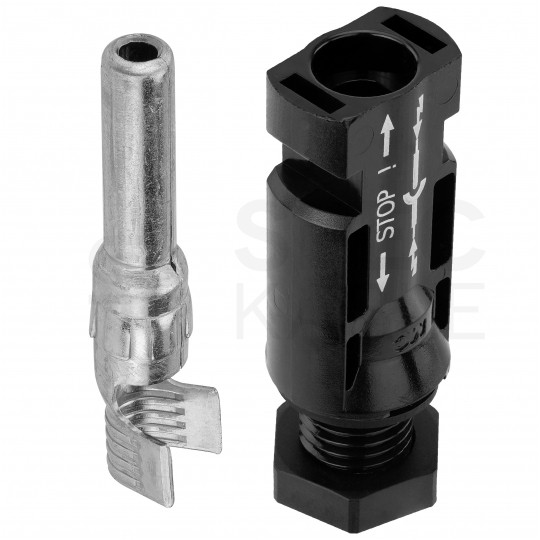

Wtyk panelowy MC4 złącze solarne Konektor na przewód 4-6mm2 Staubli Multi-Contact

Wysokiej jakości oryginalny wtyk panelowy (-) typu MC4 do stosowania na kablu solarnym. Przeznaczony do montażu w rozdzielnicach, obudowach, falownikach, inwerterach, itp.



Prezentowane złącza posiadają certyfikaty TÜV-Rheinland, UL, CSA oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych. Niezwykle wysoka jakość wykonania gwarantuje dodatkowo bardzo długą żywotność produktu (do 25 lat).



Charakterystyka:



• Napięcie pracy: 1250V DC (TÜV) / 1500V DC (UL)
• Prąd znamionowy: 39A (4mm²) / 45A (6mm²)
• Rodzaj: wtyk panelowy MC4
• Przekrój przewodów: 4/6mm² (12/10 AWG)
• Materiał styków: miedź platerowana cyną
• Izolacja: poliwęglan PC / poliamid PA
• Połączenie z kablem: zaciskowe (przy pomocy odpowiednich narzędzi)
• Temperatura pracy (TÜV): -40°C do +85°C
• Palność: odporność zgodna z UL94-V0
• Stopień ochrony: IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
• Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza



Produkty Stäubli Multi-Contact



Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach. Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.



Jak rozpoznać oryginalne złącza MC4?

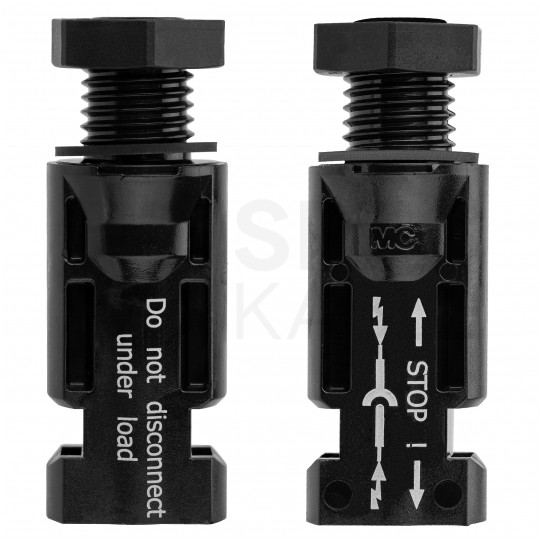

1. Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
2. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
3. Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC.



Stopień ochrony IP65 / IP68 (EN60529)



System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną. Prezentowany produkt posiada następujące właściwości:



• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
• ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68



Certyfikaty i normy



Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:



• Certyfikat TÜV-Rheinland, zgodnie z IEC 62852: R60127181
• Komponent uznany przez UL, zgodnie z UL 6703: E343181
• Certyfikat CSA, zgodnie z UL 6703: 250725



Specyfikacja techniczna:



• Producent: Stäubli Multi-Contact
• Symbol: PV-ADSP4-S2/6-UR
• Rodzaj: wtyk panelowy MC4
• Rozmiar przewodu: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
• System złączy / styków: Ø 4 mm / MULTILAM
• Napięcie pracy (TÜV): 1250 V DC
• Napięcie pracy (UL): 1500 V DC
• Prąd znamionowy TÜV (4 mm²): 39A
• Prąd znamionowy TÜV (6 mm²): 45A
• Znamionowe napięcie udarowe dla 1250 V DC: 16 kV
• Zakres temperatur dla otoczenia (TÜV/UL): -40°C do +85°C
• Górna temperatura graniczna: 105°C (TÜV)
• Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
• Kategoria przepięć / stopień zanieczyszczenia: CAT III / 3
• Rezystancja styków w złączu: ≤ 0,25 mΩ
• Klasa bezpieczeństwa: II
• Sposób zarabiania: zaciskanie
• Materiał wykonania styków: miedź platerowana cyną
• Izolacja: poliwęglan PC / poliamid PA
• Klasyfikacja ogniowa: UL94-V0



O producencie:



Multi-Contact jest wiodącym międzynarodowym producentem złączy elektrycznych i systemów połączeń już od 55 lat. Przedsiębiorstwo uznaje się za światowego pioniera w produkcji zaawansowanych technologii połączeniowych. Od stycznia 2017 r. Multi-Contact kontynuuje swoją działalność pod szyldem Stäubli Electrical Connectors. Grupa Stäubli  zapewnia swoim klientom najnowszą technologię i najwyższą możliwą jakość produktów potwierdzoną licznymi certyfikatami. Stäubli oferuje innowacyjne rozwiązania mechatroniczne w czterech dedykowanych gałęziach: złącza elektryczne, złącza płynowe, robotyka i tekstylia. Grupa zatrudnia ponad 5500 pracowników na całym świecie, jej działalność obejmuje 29 krajów, a sieć agentów znajduje się w ponad 50 krajach.
