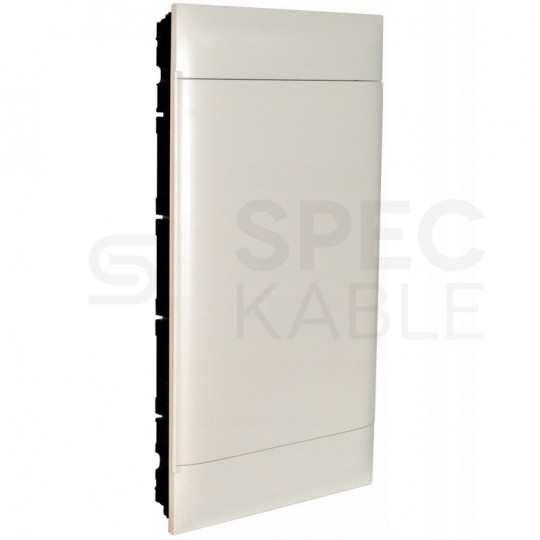

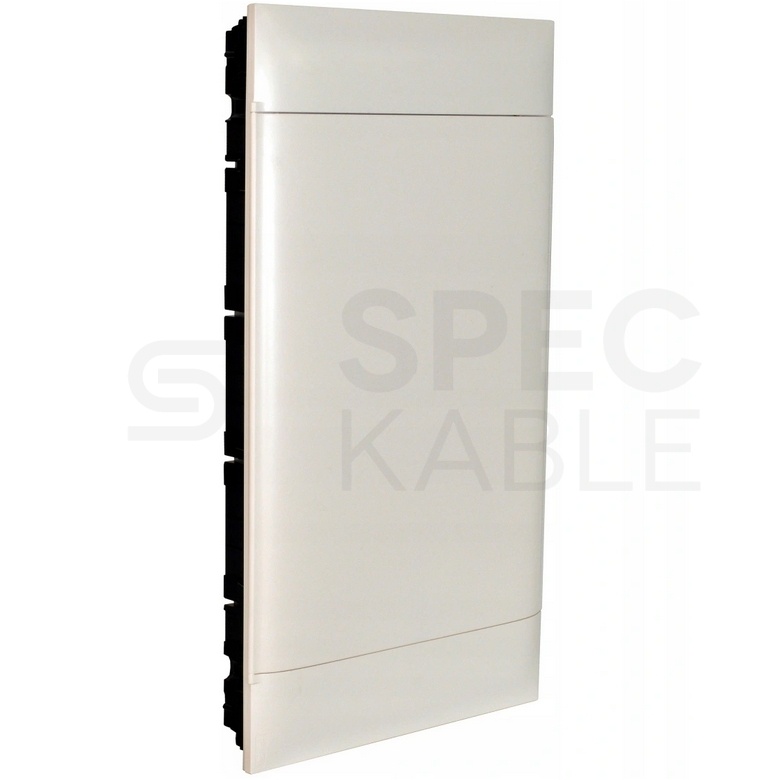

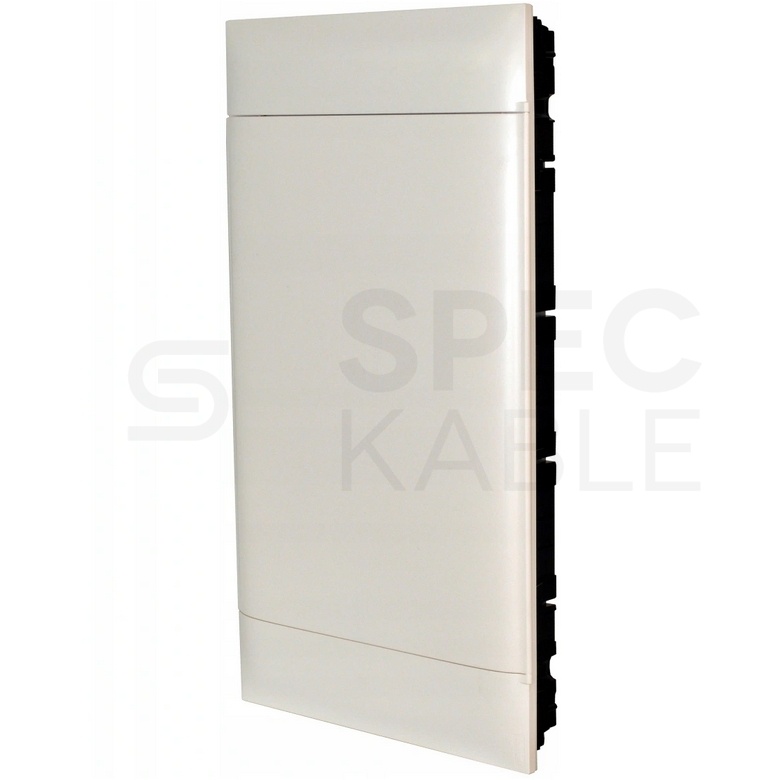

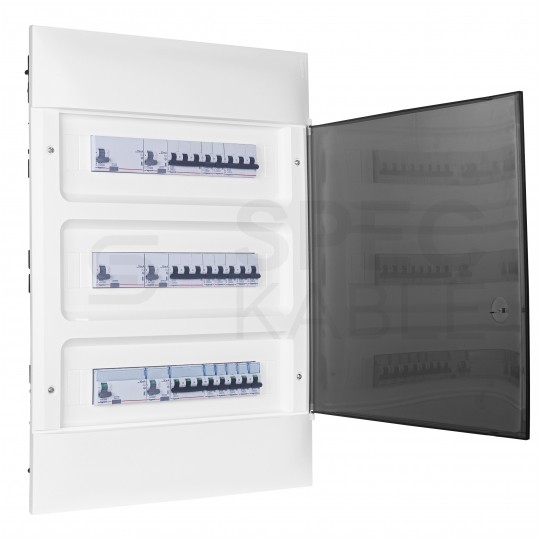

Rozdzielnica podtynkowa PRACTIBOX 4x18 modułów IP40 761x432x72mm drzwi pełne LEGRAND

Rozdzielnica to element instalacji elektrycznej zawierający urządzenia i podzespoły służące do łączenia, przerywania oraz rozdziału obwodów elektrycznych i ich kombinacji (np. wyłącznik) najczęściej w połączeniu z urządzeniami:

• Sterowniczymi (np. stycznik, przekaźnik)
• Ochronnymi (np. bezpiecznik elektryczny, wyłącznik instalacyjny, wyłącznik różnicowoprądowy, ogranicznik przepięć)
• Pomiarowymi (np. przekładnik prądowy, licznik energii elektrycznej)

Rozdzielnica podtynkowa znajduje zastosowanie w budownictwie mieszkaniowym i przemysłowym do montażu aparatów modułowych w celu zapewnienia jej odpowiedniego stopnia ochrony.

Rozdzielnice wnękowe Practibox S

Idealne połączenie funkcjonalności, designu i jakości marki Legrand.

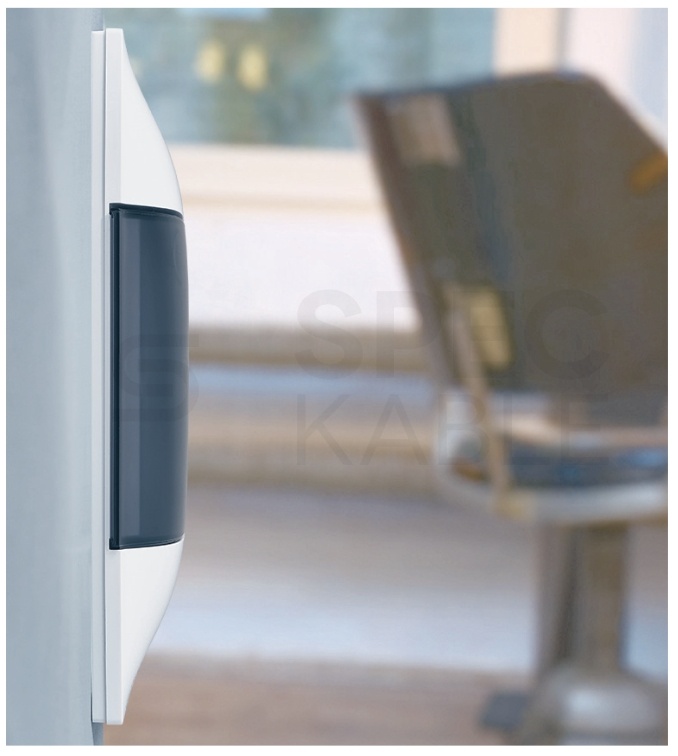

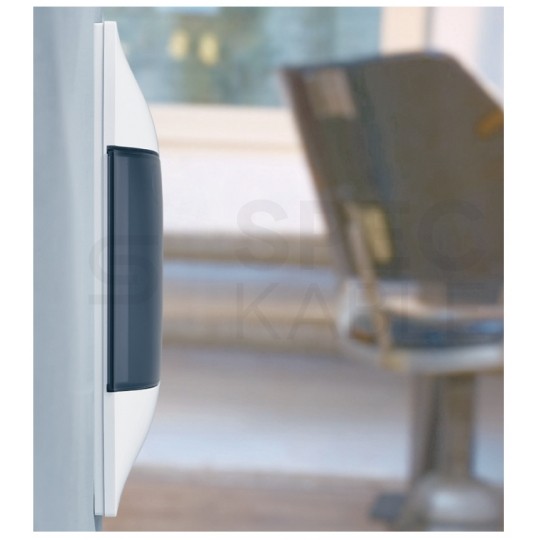

Rozwiązania do montażu w ścianach pełnych - w betonie lub cegle. Zostały zaprojektowane tak, aby maksymalnie uprościć ich montaż i oprzewodowanie, oszczędzając czas instalacji, zapewniając perfekcyjne wykończenie oraz bardzo wysoką jakość. Ponadczasowy, opływowy design idealnie wkomponowuje się w pomieszczenia mieszkalne i biurowe.

• Zgodność z normami IEC/EN 60670-24 pozwalają na utworzenie zestawów zgodnych z normami IEC/EN 61439-3
• Wysoki stopień ochrony przed wnikaniem ciał stałych (IP40)
• Wysoki stopień ochrony przed udarami mechanicznymi (IK07)
• Klasa II ochronności przeciwporażeniowej
• Materiał izolacyjny, samogasnący (tworzywo sztuczne)
• Odporność na żar - 650⁰C
• Wyposażone w listwy przyłączeniowe N i PE
• Do ścian pełnych (beton, cegła)
• Obudowa i drzwi w pełni odwracalne, kąt otwarcia drzwi do 180°
• Smukłe wymiary dla łatwego montażu

Specyfikacja:

• Producent: Legrand
• Indeks: 137369
• Rodzaj: podtynkowa do ścian pełnych
• Drzwi izolacyjne: pełne, białe
• Ilość rzędów: 4
• Ilość modułów w rzędzie: 18
• Łączna liczba modułów: 72
• Prąd znamionowy: 90 A

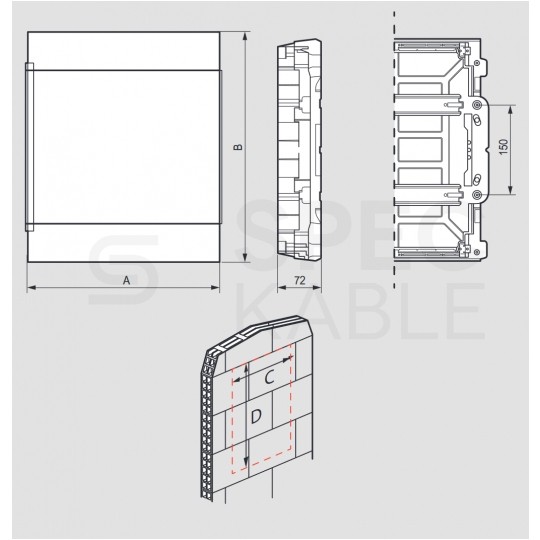

• Szerokość (A): 436 mm
• Wysokość (B): 765 mm
• Głębokość: 105 mm
• Głębokość wbudowania: 72 mm
• Szerokość wnęki (C): 400 mm
• Wysokość wnęki (D): 745 mm
• Listwa N: 2 x (1x25 mm2 + 12x16 mm2)
• Listwa PE: 1 x (1x25 mm2 + 34x16 mm2)

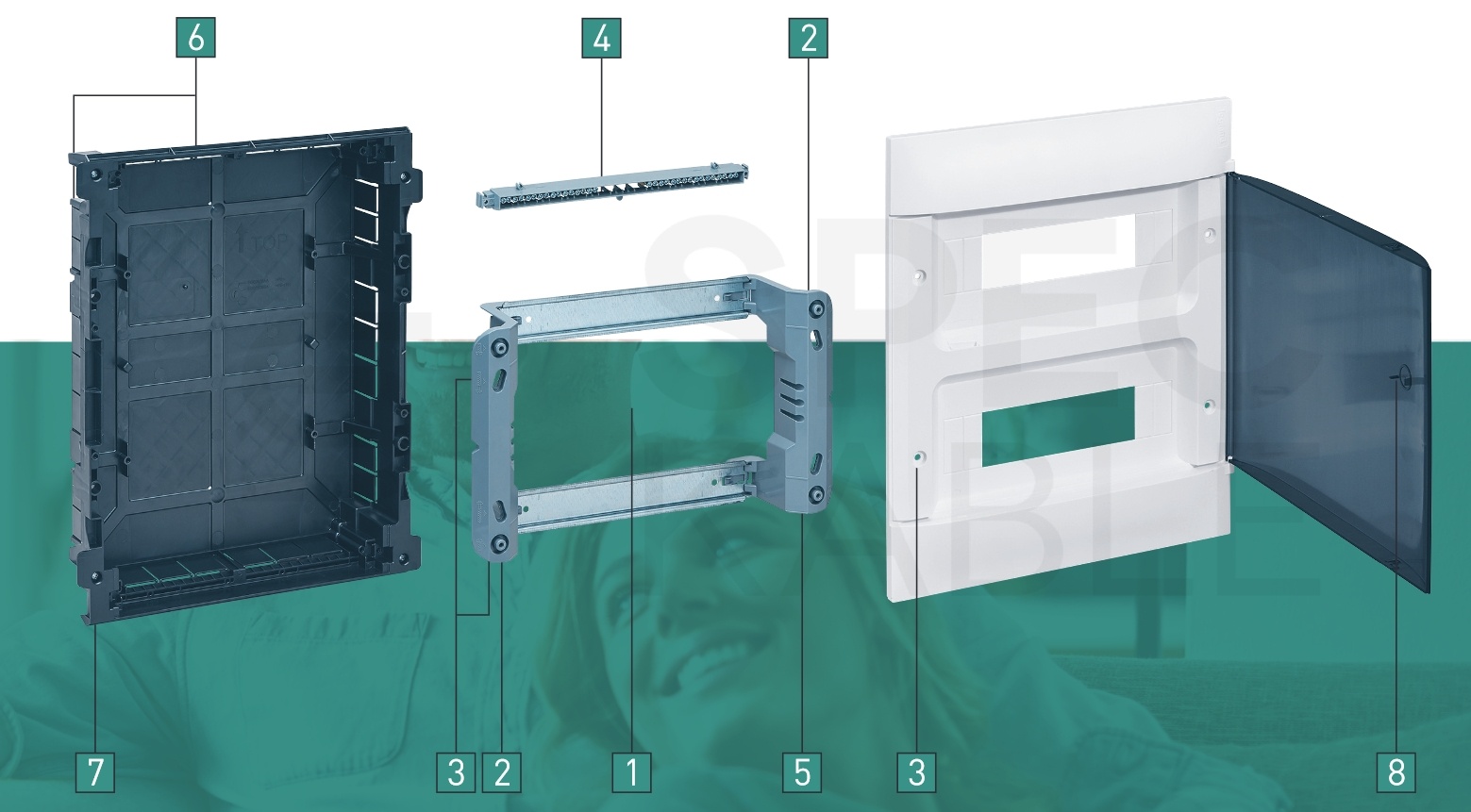

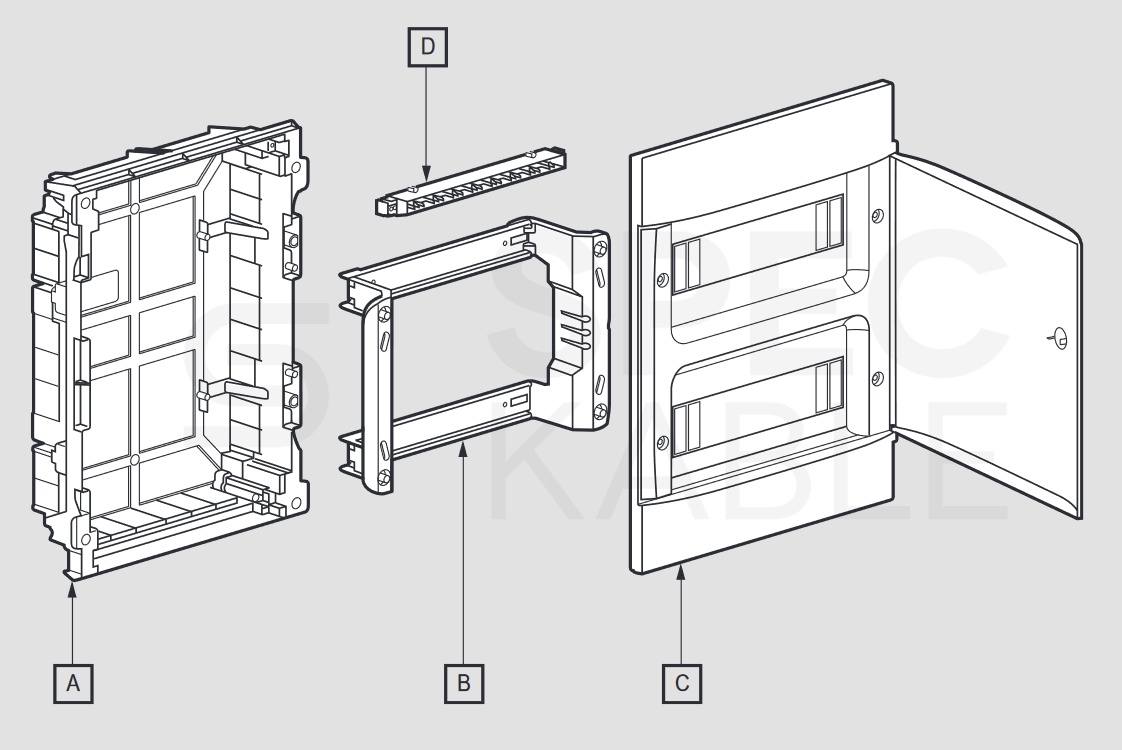

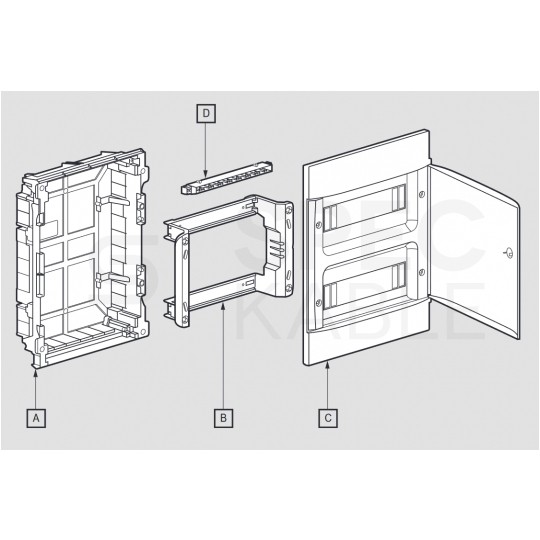

W zestawie:

• A - Skrzynka dla ścian pełnych lub pustych
• B - Demontowana konstrukcja wsporcza z systemem korekty poziomu

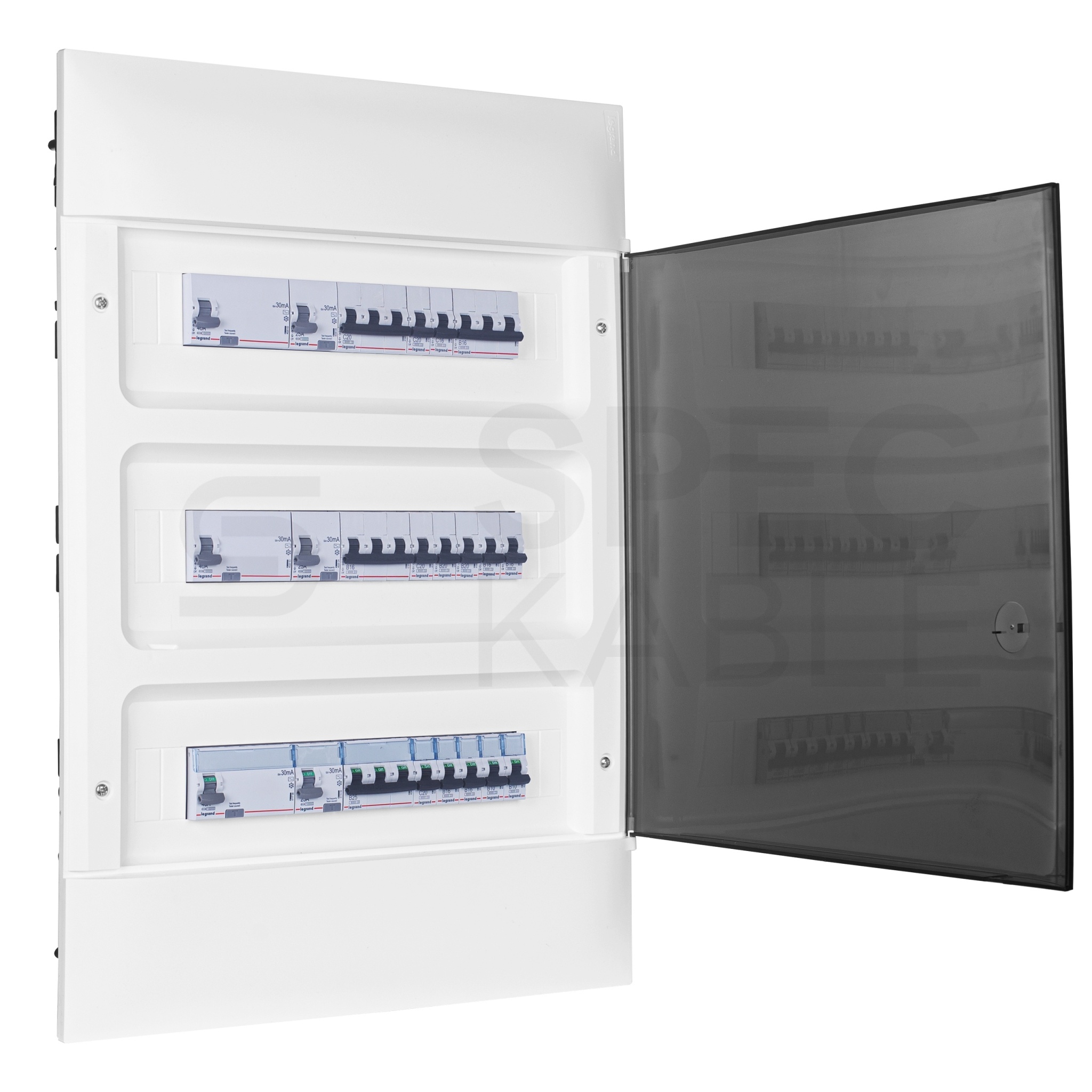

• C - Demontowana osłona frontowa z drzwiami pełnymi
• D - Listwy przyłączeniowe
• Uwaga! Produkt nie zawiera elementów montażowych zawartych w instrukcji na rys.1 (dotyczą one innego modelu)

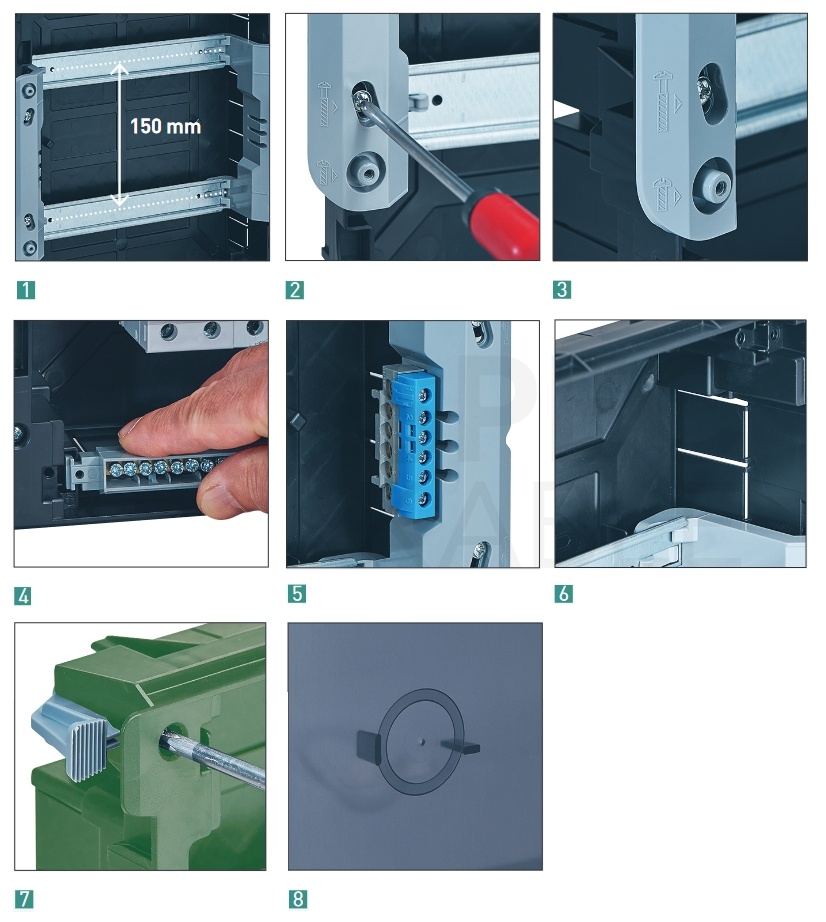

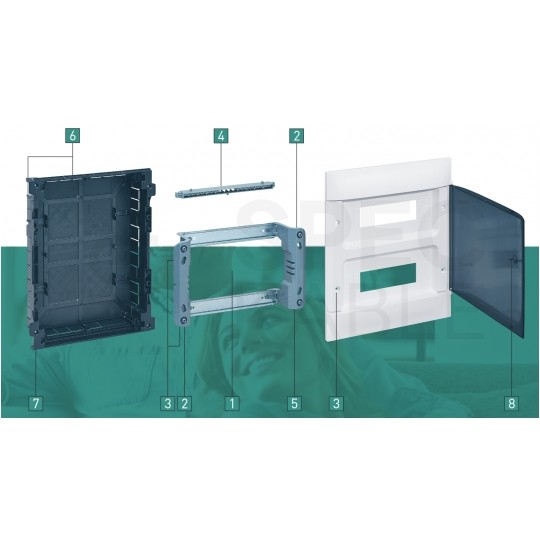

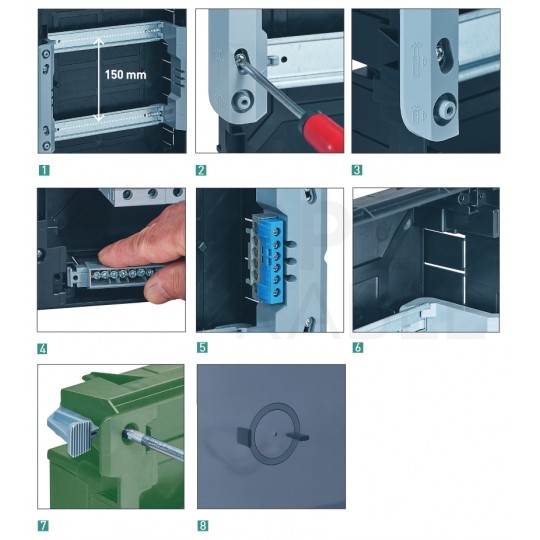

Cechy produktu:

1. ODLEGŁOŚĆ MIĘDZY WSPORNIKAMI TH35 - Optymalizacja miejsca na oprzewodowanie dla łatwiejszego dostępu do zacisków aparatów.
2. DEMONTOWANA KONSTRUKCJA WSPORCZA - Umożliwia oprzewodowanie aparatów poza rozdzielnicą. Regulacja położenia dzięki podłużnym otworom wkrętów montażowych.
3. IDENTYFIKACJA WKRĘTÓW - Oznaczenia na konstrukcji pomagające w identyfikacji odpowiednich wkrętów przy montażu: długie wkręty - konstrukcja wsporcza, krótkie wkręty - osłona frontowa. Wkręty kompatybilne z wkrętakami płaskimi lub typu Phillips.
4. POZIOME ZESTAWY LISTEW PRZYŁĄCZENIOWYCH - Rozdzielnice wyposażone w zestawy listew przyłączeniowych (N + PE) z możliwością montażu dodatkowych listew. Montaż bez użycia narzędzi.
5. MIEJSCA NA DODATKOWE LISTWY PRZYŁĄCZENIOWE - Możliwość wyposażenia w dodatkowe listwy IP 2X na boku konstrukcji wsporczej.Montaż bez użycia narzędzi.
6. WEJŚCIA KABLOWE - Wybijane wejścia kablowe na całym obwodzie skrzynki rozdzielnicy do wprowadzania przewodów lub listew kablowych.
7. UCHWYTY MONTAŻOWE - Brak w zestawie.
8. ZAMEK Z KLUCZEM - Wycinany otwór w drzwiach do montażu opcjonalnego zamka z kluczem.
