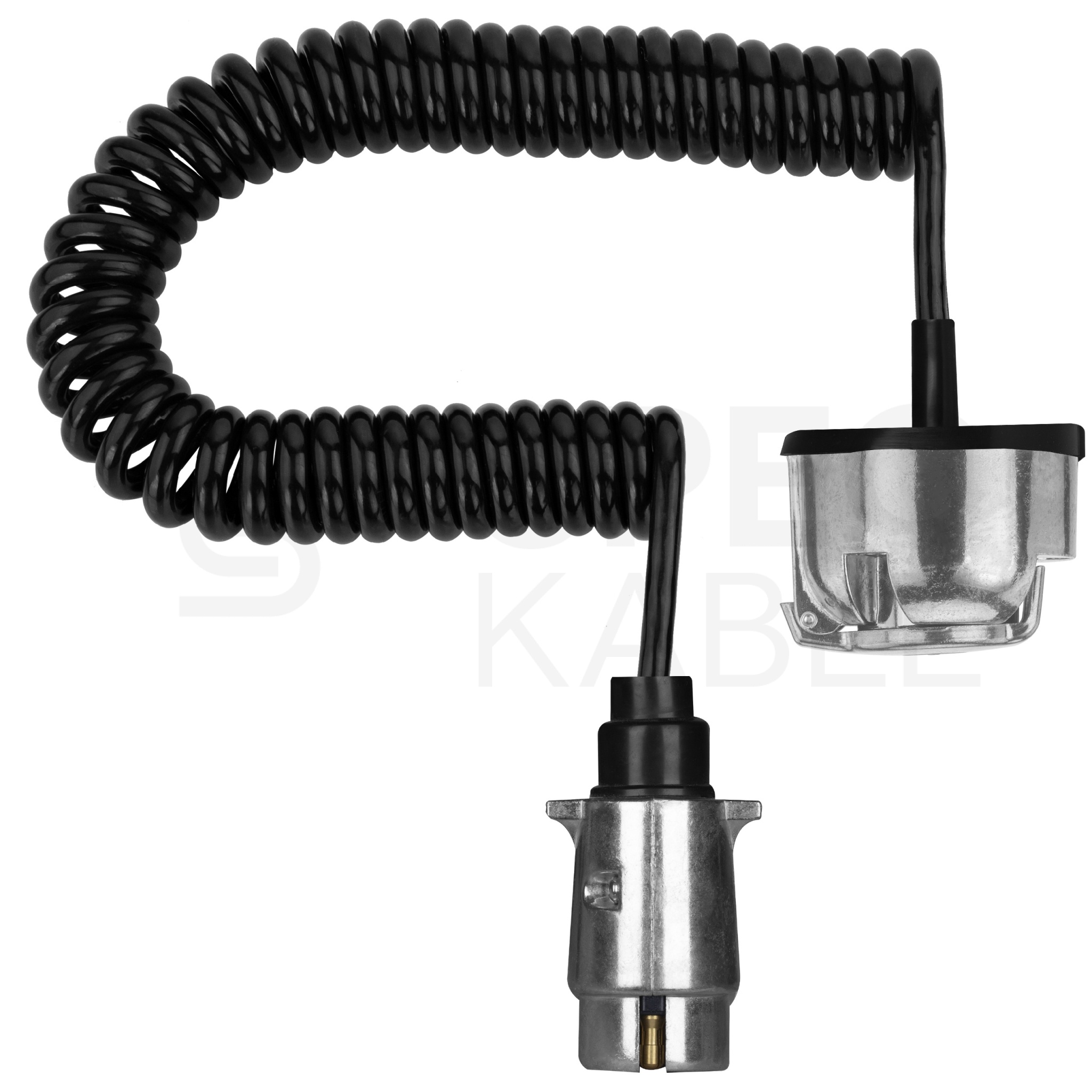

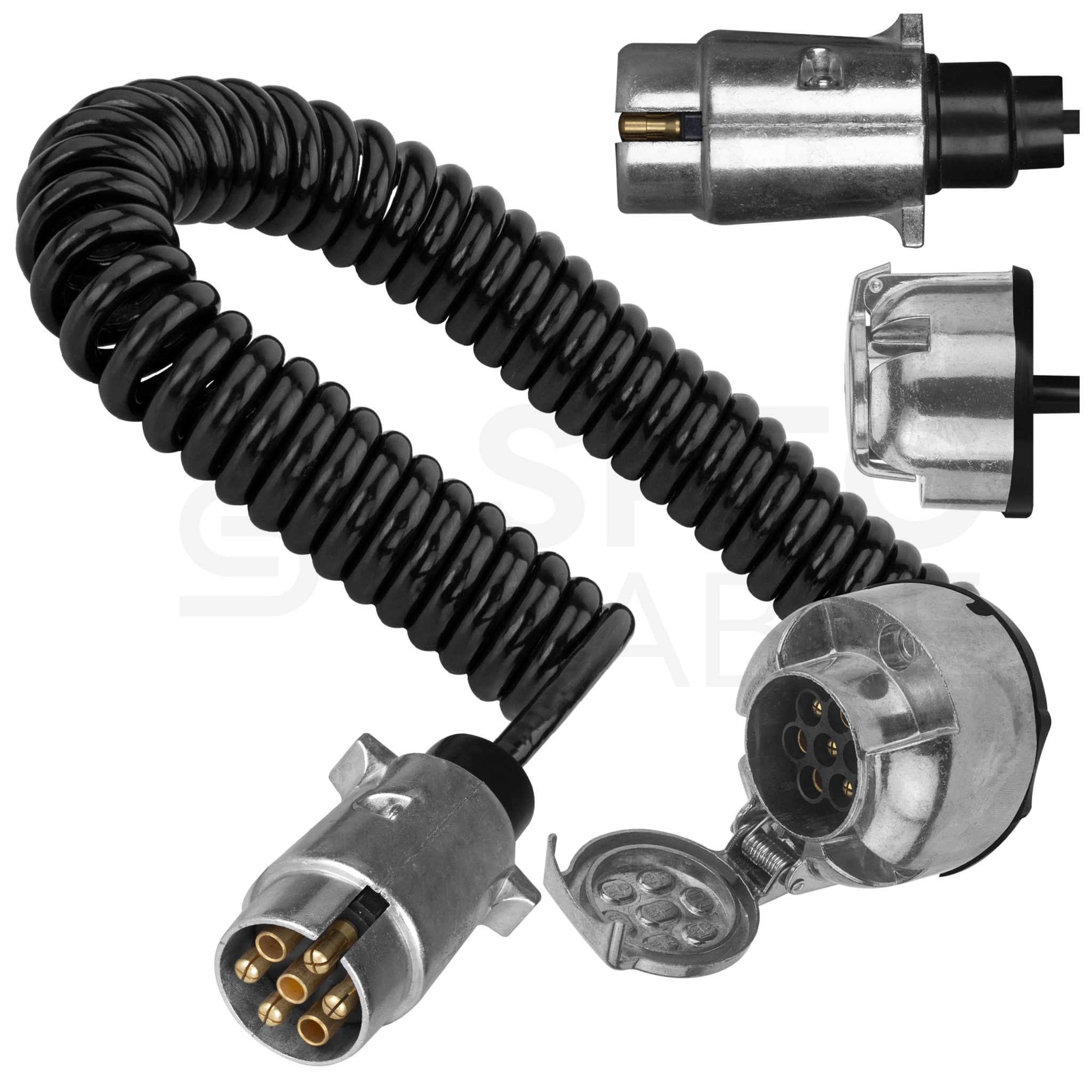

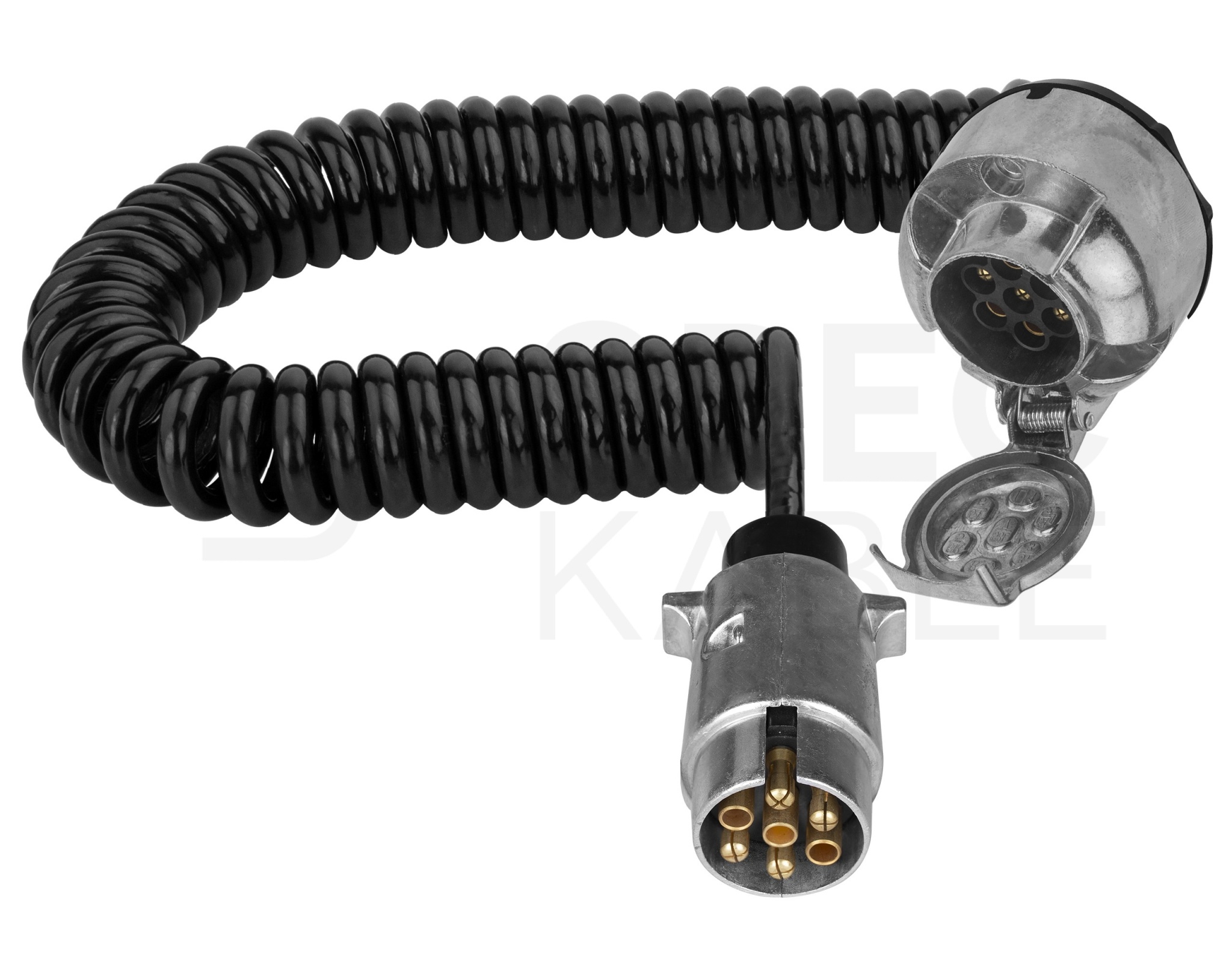

Przedłużacz spiralny QLY-s kabel do przyczepy zakończony metalowymi złączami 7-pin 12V (gniazdo / wtyk) 3m

Wysokiej jakości spiralny przewód samochodowy, zakończony 7-pinowymi złączami (wtykiem i gniazdem), stosowany do podłączenia i zasilania instalacji elektrycznej 12V w przyczepach, przyczepkach i lawetach. Zapewnia stałe połączenie gwarantując nieprzerwane działanie świateł podczas jazdy.

Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 3 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach.

Wiązka 7-pinowa przeznaczona jest głównie do lekkich przyczep o DMC nieprzekraczającym 750kg.

Charakterystyka:

• Uniwersalny, pasuje do każdego typu przyczepy lub lawety
• Łatwy i szybki montaż
• Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR
• Ekstremalna odporność na zimno, gorąco i warunki pogodowe
• Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych
• Bardzo dobra wytrzymałość zmęczeniowa
• Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia
• Doskonała charakterystyka powrotu do pierwotnej spirali
• Solidne złącza z metalu
• Metalowe styki gwarantujące poprawne połączenie elektryczne

Specyfikacja:

• Producent: HYBSZ
• Symbol: PSM12/WG/3
• Rodzaj: Przedłużacz spiralny do przyczep 7-żyłowy zakończony metalowymi złączami 7-pin
• Napięcie robocze: 12V
• Rodzaj przewodu: QLY-s
• Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3
• Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2
• Żyły: miedziane, klasy 5 wg PN-EN-60228
• Przekrój przewodu: 6x0,75mm² + 1x1mm²
• Średnica zewn. przewodu: 8,3 mm
• Długość całkowita: 3 m
• Długość robocza: 2,7 m
• Długość nierozwiniętej spirali: 28 cm
• Średnica zewn. zwoi: 35mm +- 5mm
• Średnica wewn. zwoi: 25mm +- 5mm
• Obudowa wtyków: metalowa
• Złącza: wtyk / gniazdo 7-pin
• Połączenie: skręcane
• Kolor: kabel czarny / złącza metaliczne

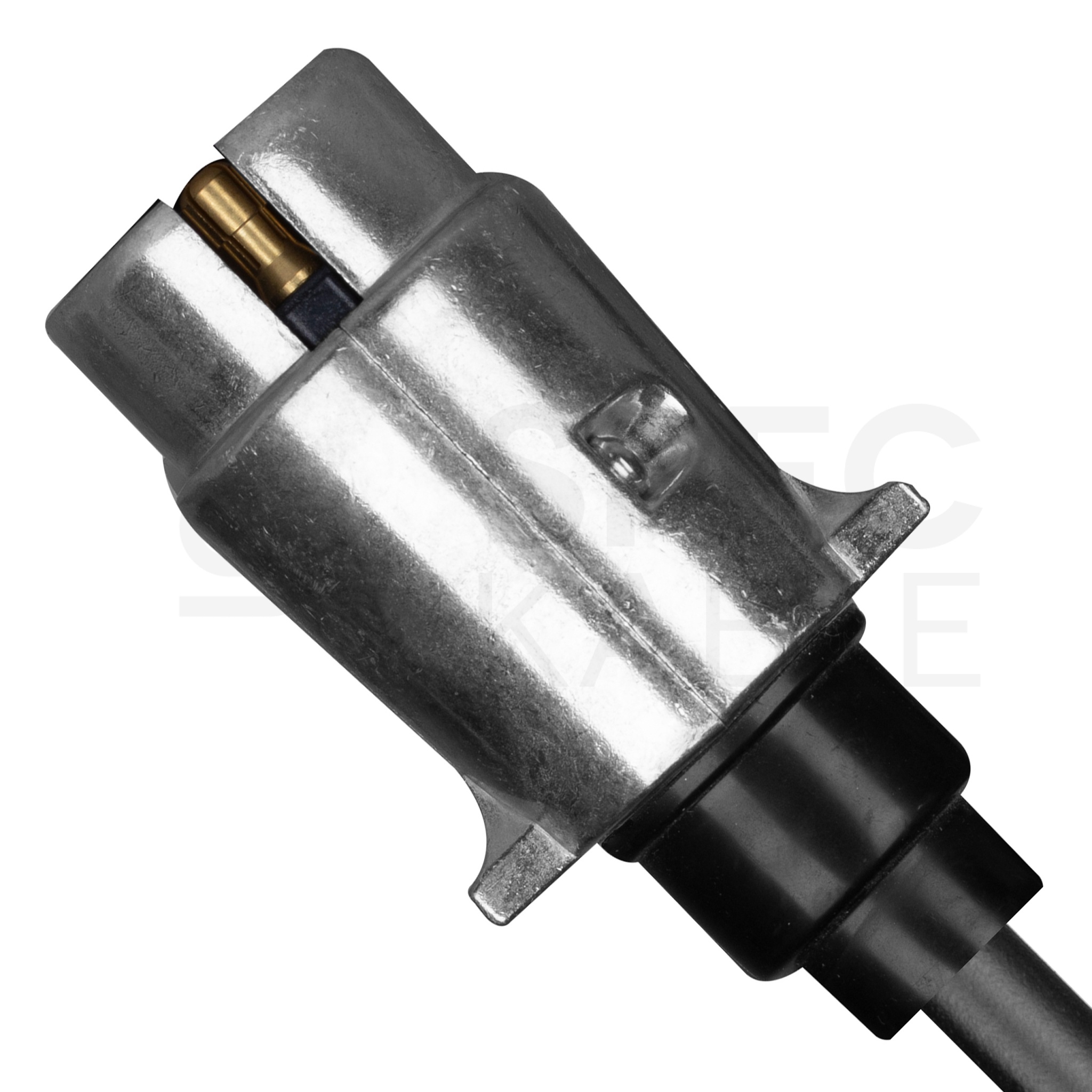

• Długość wtyczki: 97 mm
• Średnica złącza wtyczki: 36 mm

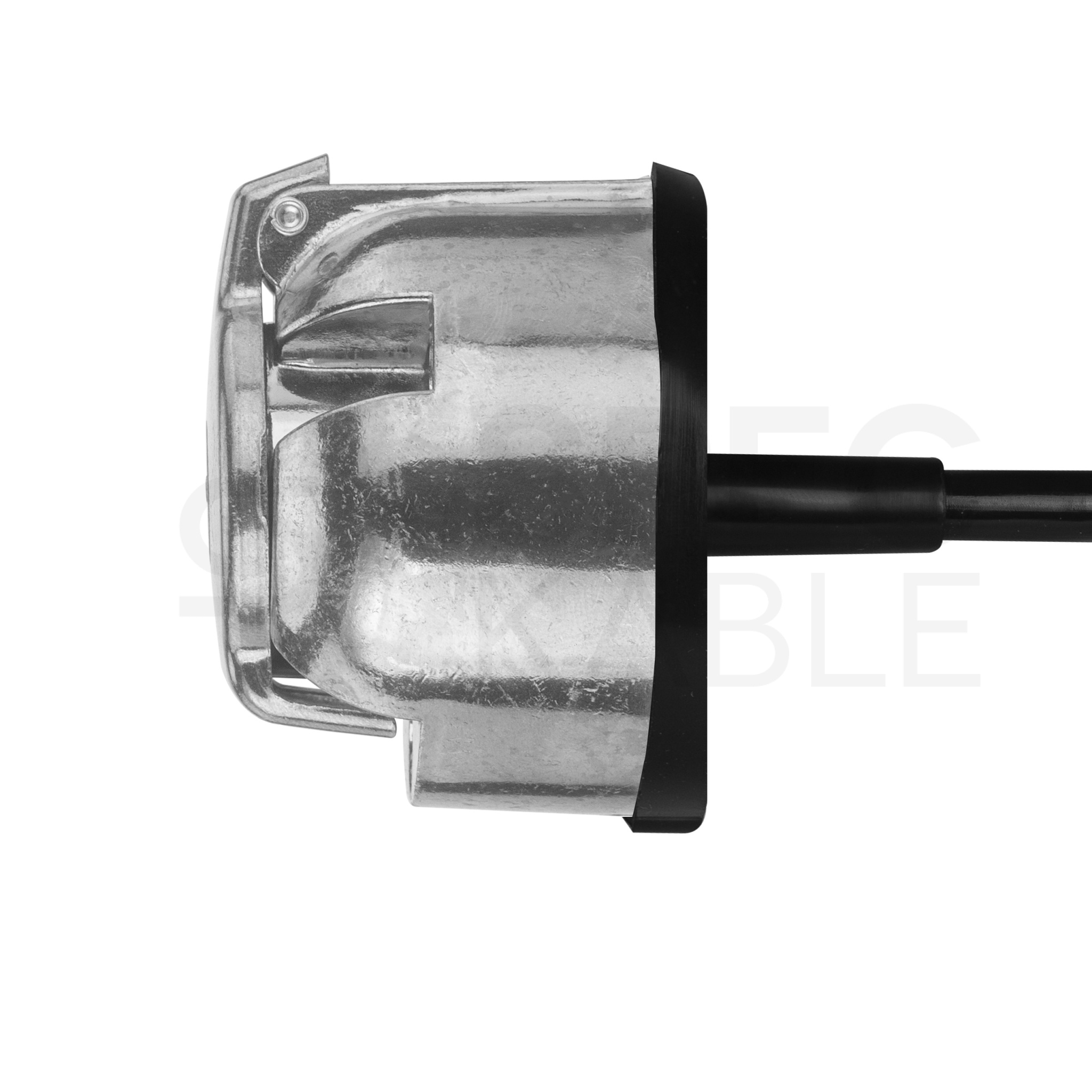

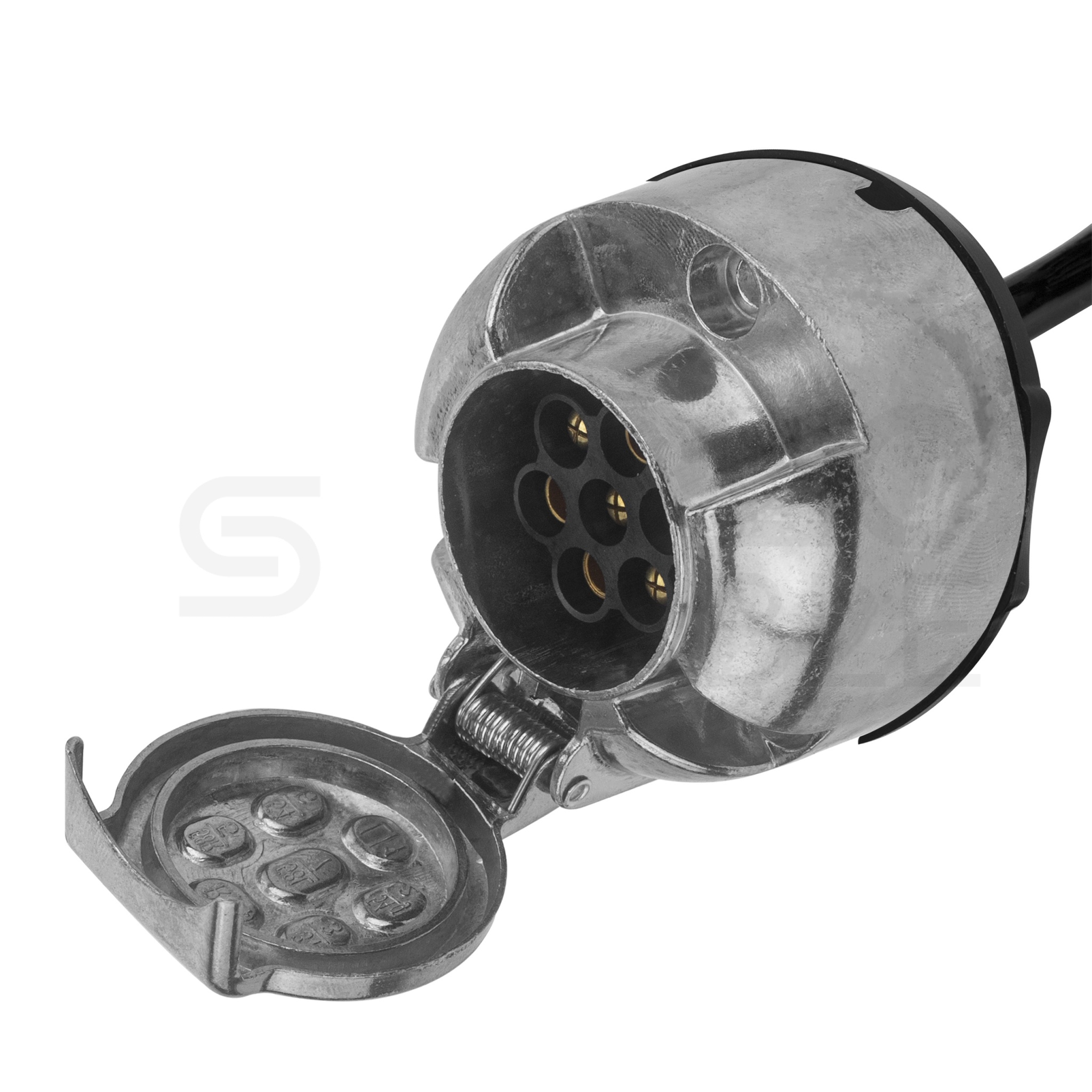

• Długość gniazda: 50 mm
• Średnica obudowy gniazda: 71 mm
• Waga: 560 g
• Temperatura pracy: -40°C do +70°C

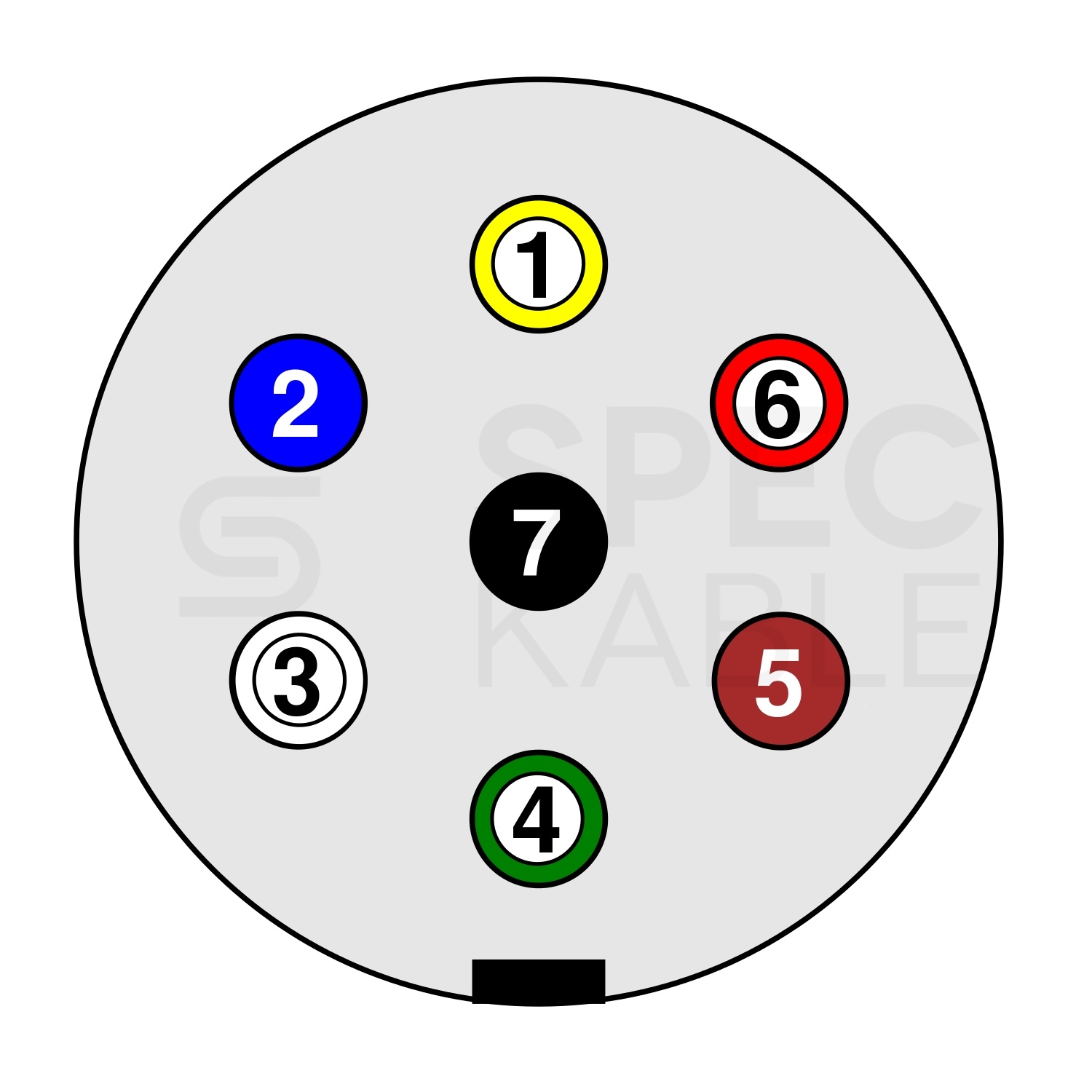

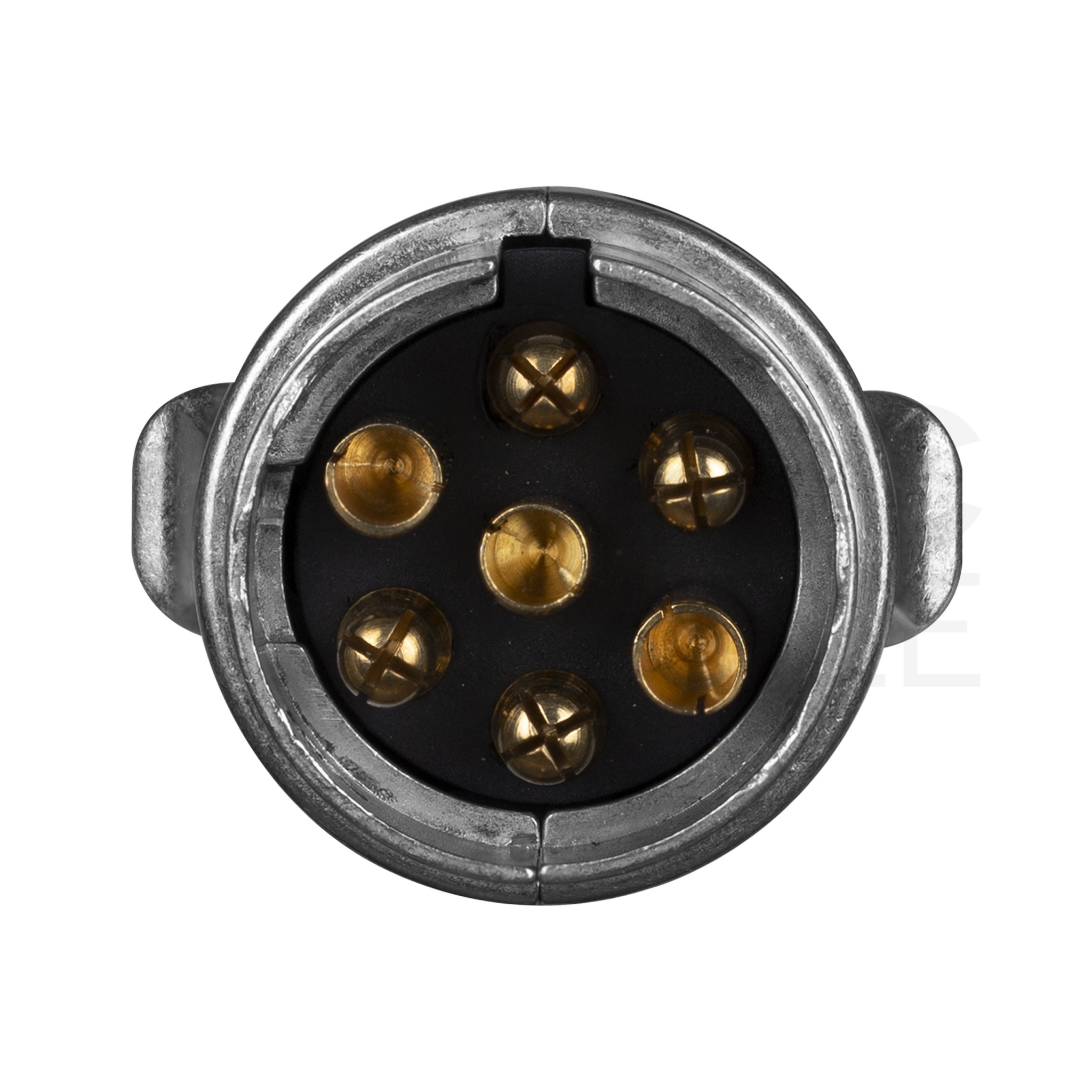

Schemat 7-pinowego złącza 12V:

• Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 2 (54G) - Funkcja: światła przeciwmgielne - Przewód: niebieski
• Biegun 3 (31) - Funkcja: masa - Przewód: biały
• Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 5 (58R) - Funkcja: światła pozycyjne prawe - Przewód: brązowy
• Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 7 (58L) - Funkcja: światła pozycyjne lewe - Przewód: czarny

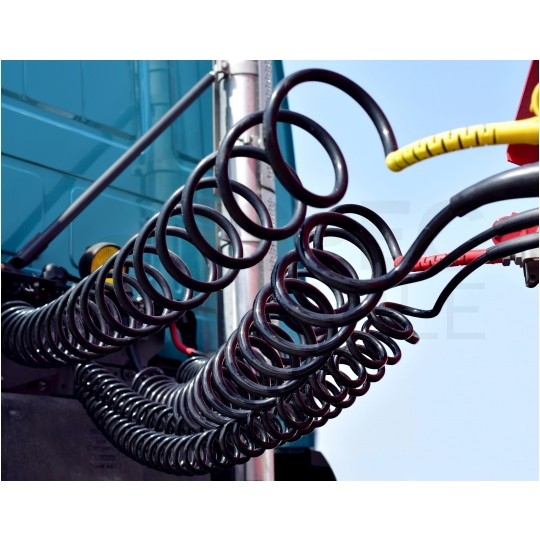

Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR

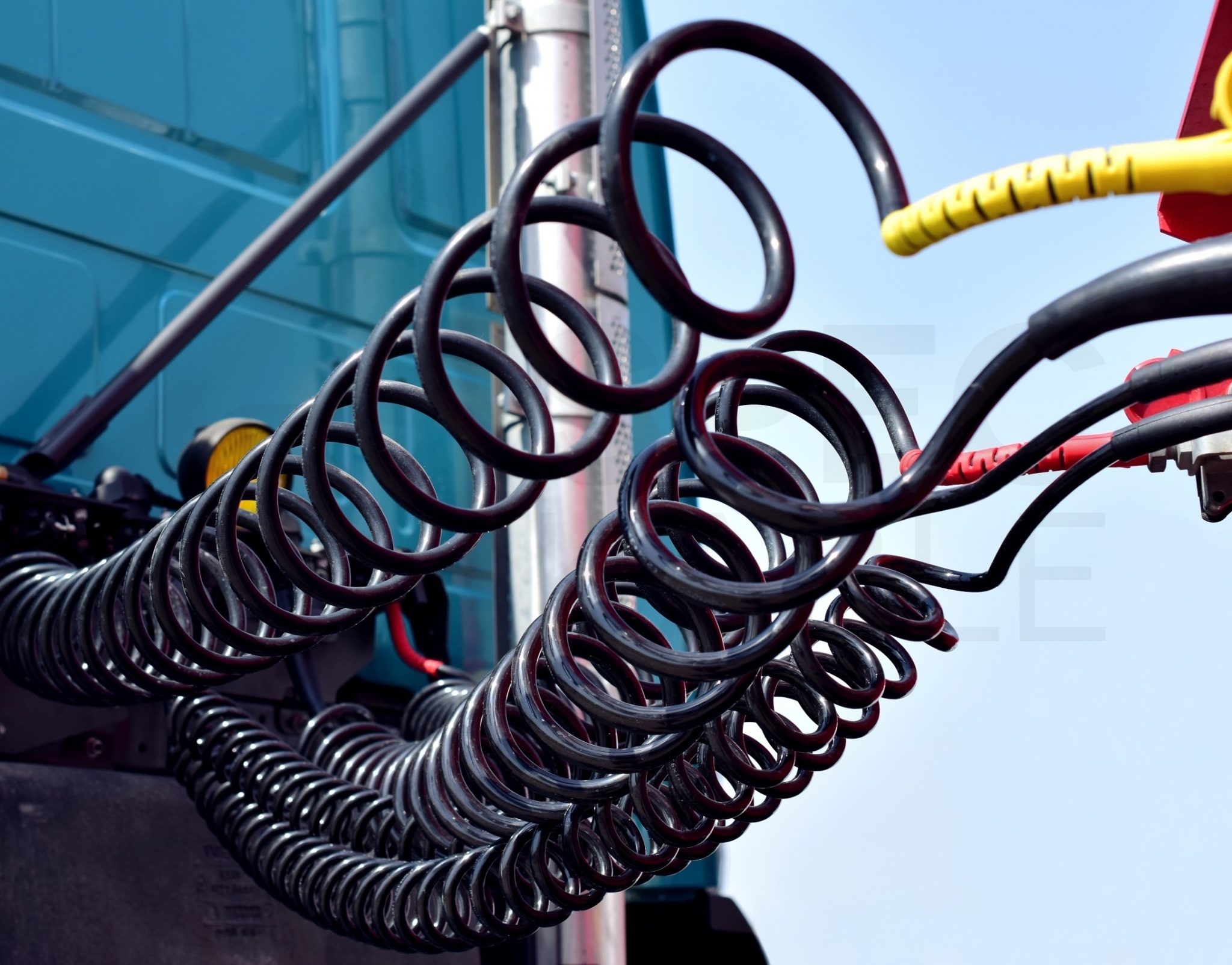

Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy, a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.

Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.

• Q - powłoka poliuretanowa PUR
• L - linka giętka
• Y - izolacja polwinitowa
• S - przewód samochodowy

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• przemysł motoryzacyjny

Polska produkcja

Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.

O producencie

SH HYBSZ jest polskim producentem przewodów elektrycznych, przewodów spiralnych i wiązek kablowych. Oferuje produkty wysokiej jakości spełniając oczekiwania Klientów na całym świecie. Firma stawia na nowe rozwiązania produkcyjne przy zastosowaniu nowoczesnych urządzeń technologicznych. Dzięki posiadaniu wysoko rozwiniętego zakładu wyrobów gotowych przedsiębiorstwo dostarcza na rynek części do pojazdów samochodowych, a w szczególności ciężarówek oraz do naczep, przyczep i lawet. Fabryka produkuje między innymi: przewody spiralne, przewody pneumatyczne, wtyczki, gniazda, przewody akumulatorowe i rozruchowe.
