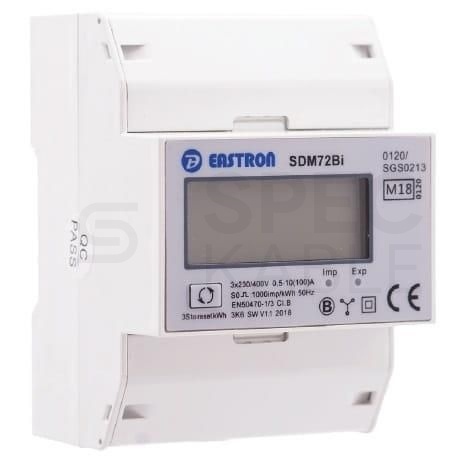

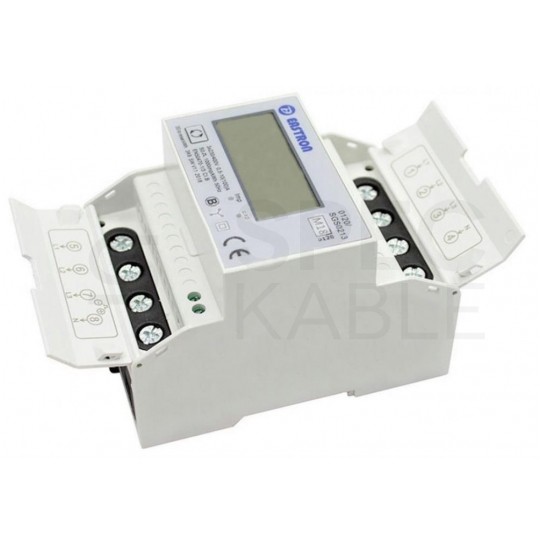

Licznik zużycia energii elektrycznej MID 2-kierunkowy 3-fazowy 10/100A 4-modułowy z wyświetlaczem LCD EASTRON

Licznik trójfazowy z wyświetlaczem LCD służący do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych. Urządzenie mierzy i wskazuje całkowity pobór / oddanie energii aktywnej (kWh) i mocy (W). Za pomocą funkcji import (pobieranie) / eksport (oddawanie) kWh i W można go używać do pomiaru dwukierunkowego energii odnawialnej. Ponadto licznik został wyposażony w funkcję resetu wskazania.

Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

Charakterystyka:

• Producent: Eastron
• Symbol produktu: SDM72Bi
• Wysoka jakość wykonania
• Mała waga i gabaryt urządzenia
• Produkowany i testowany zgodnie z międzynarodowymi normami
• Wysoka dokładność pomiaru
• Możliwość stosowania w instalacjach fotowoltaicznych
• Czytelny, podświetlany wyświetlacz LCD

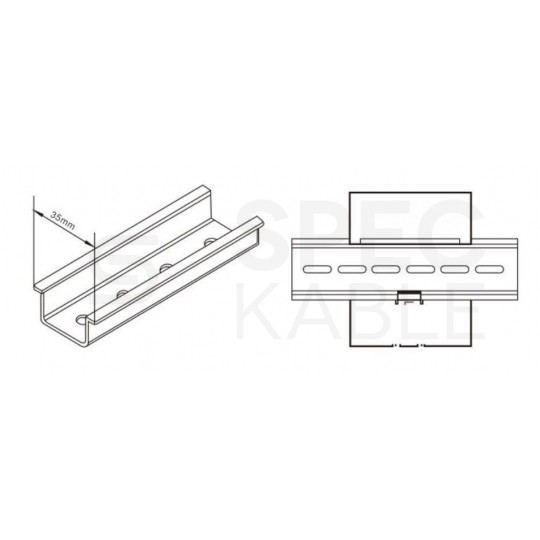

• Montaż: szyna DIN 35 mm

Zgodność z normami:

• EN50470-1:2006
• EN50470-3:2006
• Dyrektywa MID 2014/32/EU

Na przyrządzie znajduje się znak zgodności CE i numer jednostki notyfikowanej (numer certyfikatu 0120/SGS0213). Elementem oznaczenia świadczącym, że przyrząd pomiarowy przeszedł pomyślnie ocenę zgodności z dyrektywą MID, jest dodatkowe oznakowanie metrologiczne – litera M i dwie ostatnie cyfry roku w prostokątnej ramce.

Parametry techniczne:

• Napięcie znamionowe: 230/400V AC (3~)
• Napięcie pracy: 80%-120% Un
• Odporność na napięcie: AC 4kV-1m
• Odporność na napięcie udarowe: 6kV-1,2/50µS
• Prąd: 10A
• Maksymalny prąd znamionowy: 100A
• Prąd rozruchowy: 0,4% lb
• Odporność na przeciążenia: 30 Imax – 0,01s
• Częstotliwość pracy: 50 Hz +/- 10%
• Pobór mocy: ≤2W/10VA/Faza
• Wyświetlacz: 1000imp/kWh

Na liczniku energii elektrycznej mamy zapis 10(100)A, gdzie:

• 10A - oznacza prąd bazowy,
• 100A - prąd maksymalny

Parametry pracy:

• Dokładność: klasa 1
• Temperatura pracy: -20°C/+ 55°C
• Temperatura magazynowania: -40°C / + 70°C
• Temperatura referencyjna: +23°C +/- 2°C
• Wilgotność podczas pracy: ≤90%
• Wilgotność podczas magazynowania: ≤95%
• Czas uruchomienia: 10 sekund
• Stopień ochrony: IP51
• Środowisko mechaniczne: M1
• Stopień ochrony: II

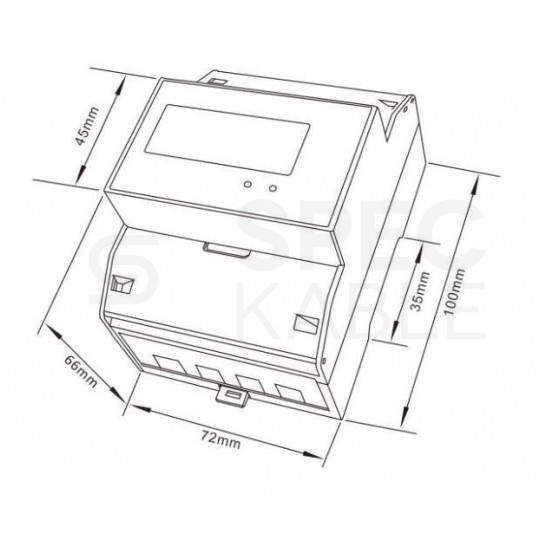

Wymiary:

• Wysokość: 100 mm
• Szerokość: 72 mm
• Głębokość: 66 mm

Schemat połączeń:

• Zacisk 1/5: L1 IN/OUT
• Zacisk 2/6: L2 IN/OUT
• Zacisk 3/7: L4 IN/OUT
• Zacisk 4/8: neutralny

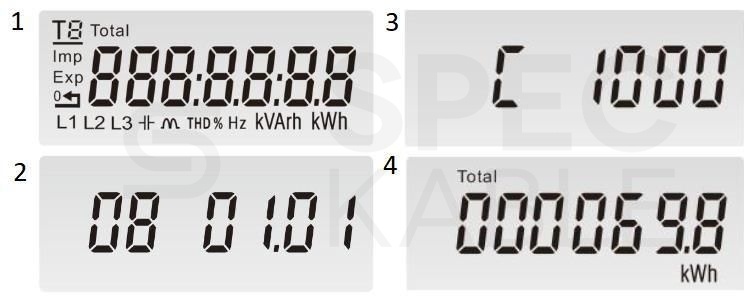

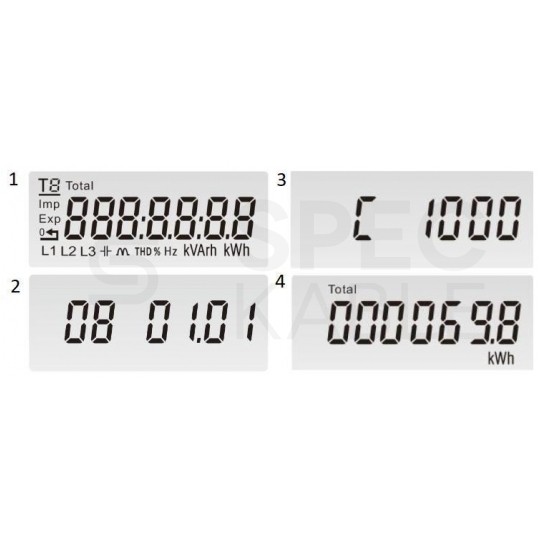

Wyświetlacz:

1. Ekran kontrolny
2. Wersja oprogramowania
3. Ilość impulsów na kWh
4. Zużycie energii czynnej
