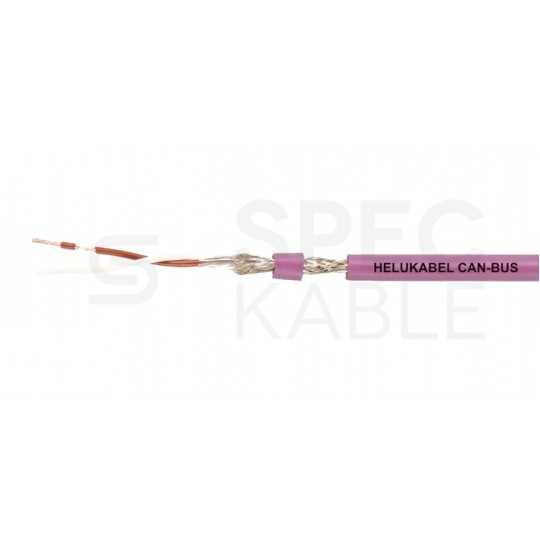

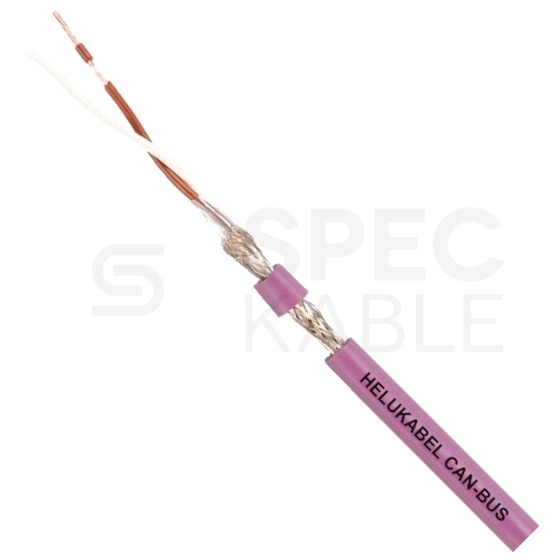

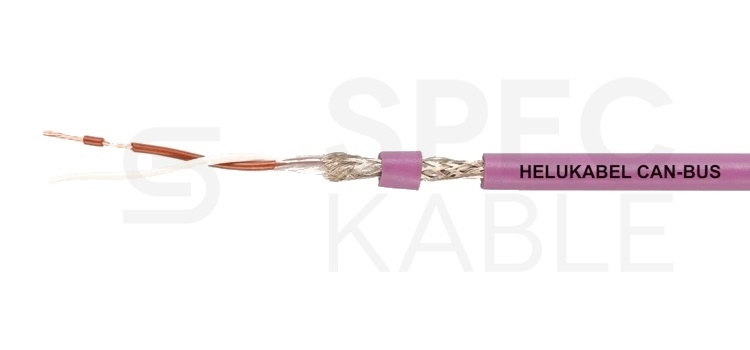

Kabel transmisyjny CAN-BUS 1x2x0,22mm2 do magistrali komunikacyjnej CAN fioletowy 30V ekranowany linka Helukabel

Kabel transmisyjny CAN-BUS 1x2x0,22mm2 do magistrali komunikacyjnej CAN fioletowy 30V ekranowany linka Helukabel

Kabel do transmisji danych w sieciach CAN (Control Area Network), przeznaczony do stałego układania wewnątrz budynków. Charakteryzuje się wysoką elastycznością i wydajnością oraz niezwykle dokładnym wykonaniem.

Wersja dwuparowa została zaprojektowana w układzie star-quad (czwórka gwiazdowa), tzn. przewodniki po przekątnych tworzą pary elektryczne i spełniają wymagania standardu CAN.

Maksymalna długość kabla pracującego z pełną prędkością to 40 m (zgodnie ze specyfikacją CAN). Wykonany zgodnie z normą CAN-BUS wg ISO 11898-2, niepalny wg IEC 60332-1-2.

Dane techniczne:

• Producent: Helukabel
• Indeks: 81286
• Rodzaj kabla: CAN-BUS
• Liczba i przekrój żył: 1 x 2 x 0,22 mm²
• Średnica zewnętrzna: ok. 5,4 mm
• Impedancja: 120 Ω
• Rezystancja żyły: max. 88 Ω/km
• Rezystancja izolacji: min. 1 GΩ x km
• Rezystancja pętli: max. 175,2 Ω/km
• Pojemność wzajemna: nom. 58 nF/km
• Napięcie pracy: 30 V
• Test napięcia: 1,5 kV
• Promień gięcia: 81 mm
• Temperatura pracy: -40°C do +70°C
• Waga kabla: ok. 41 kg/km
• Waga miedzi: 17 kg/km

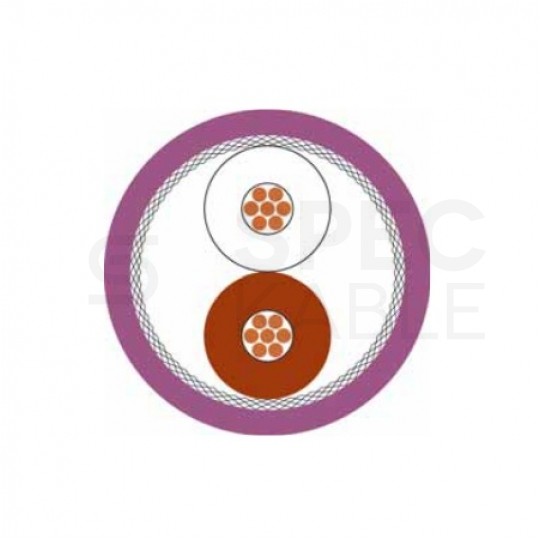

Budowa:

• Żyły: miedziane, nieocynowane, wielodrutowe AWG 24/7
• Izolacja: polietylen komórkowy PE
• Oznaczenie żył: biały, brązowy
• Separator: folia poliestrowa na wiązce
• Ekran: miedziana plecionka, cynowana
• Powłoka: polwinit PVC
• Kolor powłoki: fioletowy

Magistrala Controller Area Network (CAN)

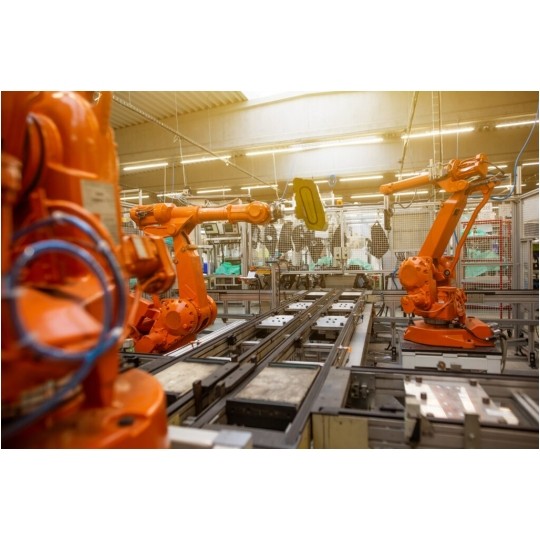

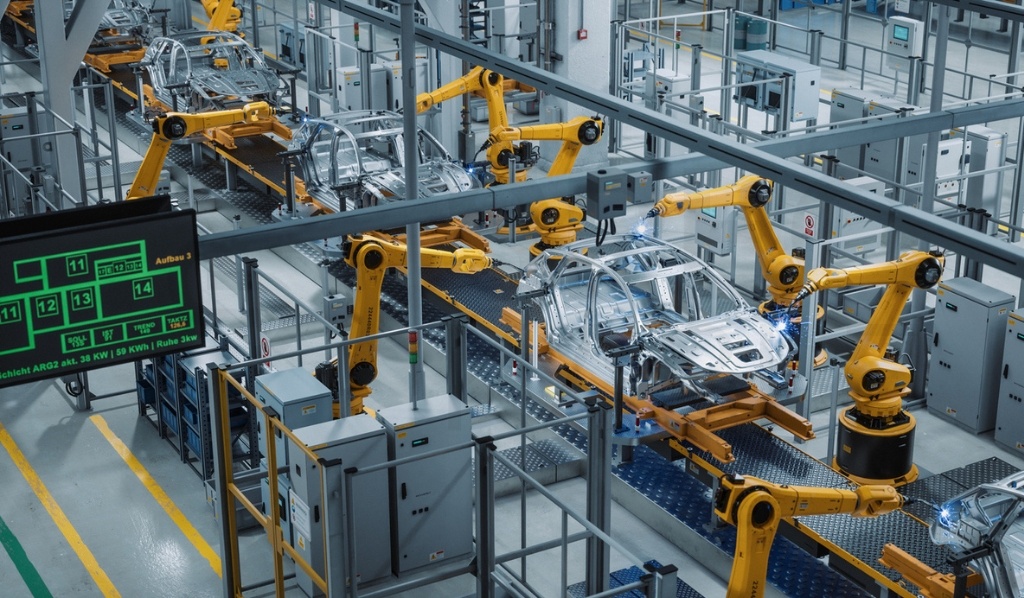

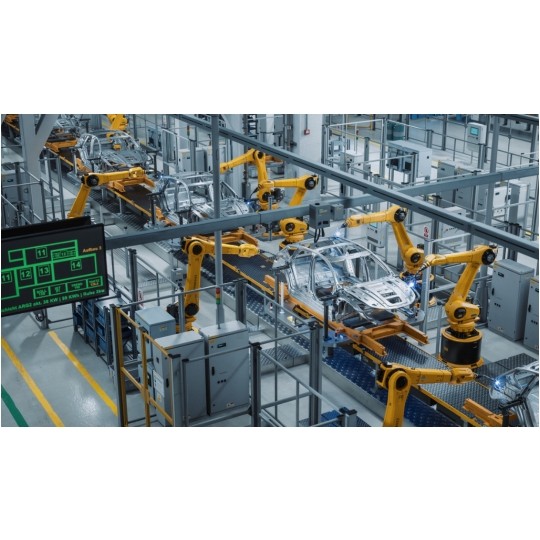

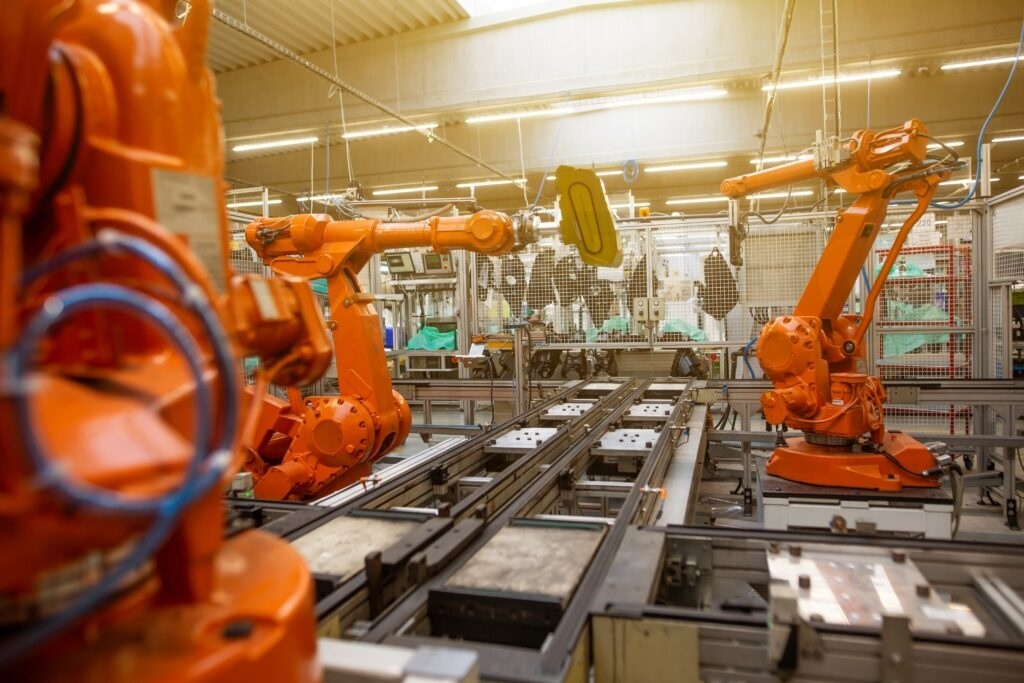

Magistrala CAN (Controller Area Network) umożliwia wymianę danych między sterownikami w pojazdach i innych urządzeniach, ograniczając liczbę przewodów dzięki multipleksowaniu. To protokół oparty na komunikatach; priorytety ustala arbitraż bitowy - gdy kilka urządzeń nadaje jednocześnie, kontynuuje to z wyższym priorytetem. Transmisja różnicowa zwiększa odporność na zakłócenia. CAN należy do protokołów OBD-II i jest stosowany w motoryzacji, automatyce przemysłowej, robotyce, medycynie, lotnictwie oraz systemach oświetlenia.
