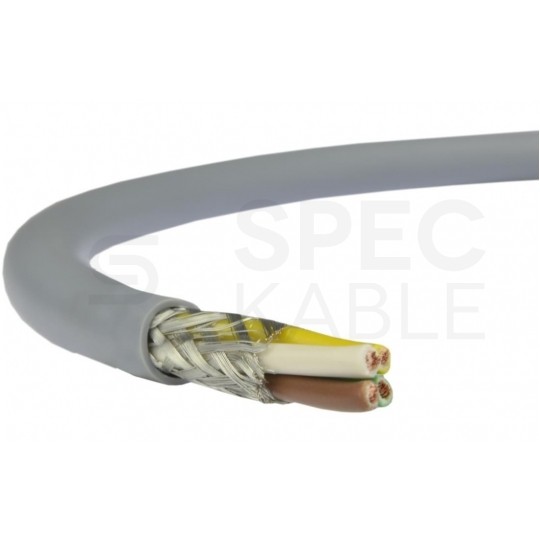

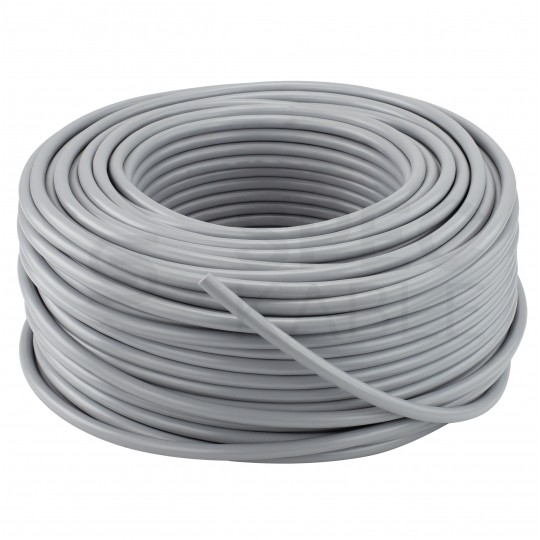

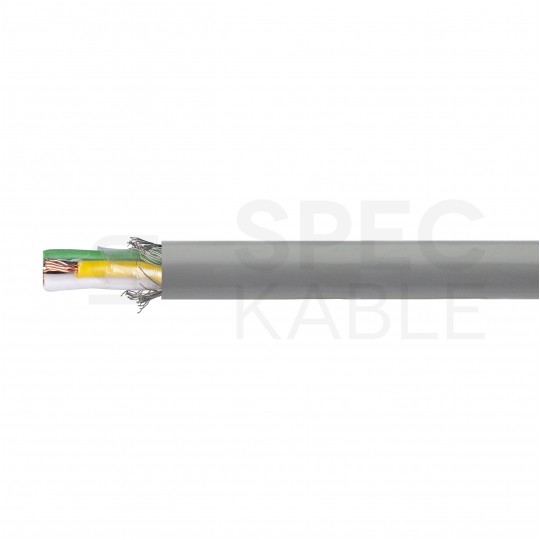

Kabel sterowniczy ELITRONIC-CY LIYCY 4x0,34mm2 szary 250/500V ekranowany olejoodporny linka TKD

Kable LiYCY / OPVC-CY-JB przeznaczone są do pracy w systemach sterowania i sygnalizacji w aplikacjach przemysłowych, w systemach kontroli i systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki.

Specjalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary przy zachowaniu wytrzymałości mechanicznej. Powłoka kabli charakteryzuje się dobrą odpornością na działanie olejów. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków w pomieszczeniach suchych i wilgotnych.

Wspólny ekran w postaci oplotu z drutów miedzianych zapewnia bardzo dobrą ochroną przed zewnętrznymi polami elektromagnetycznymi.

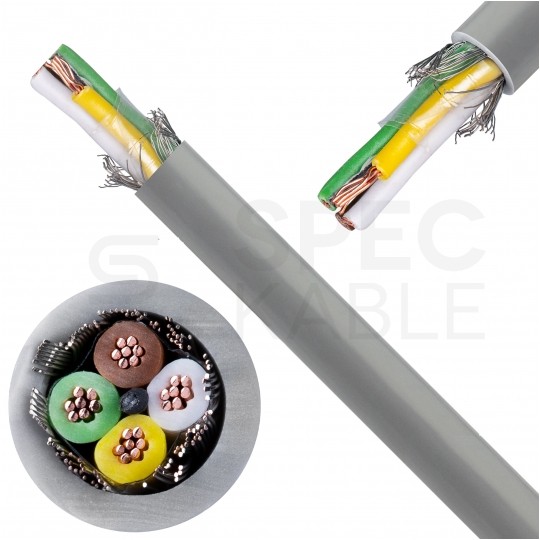

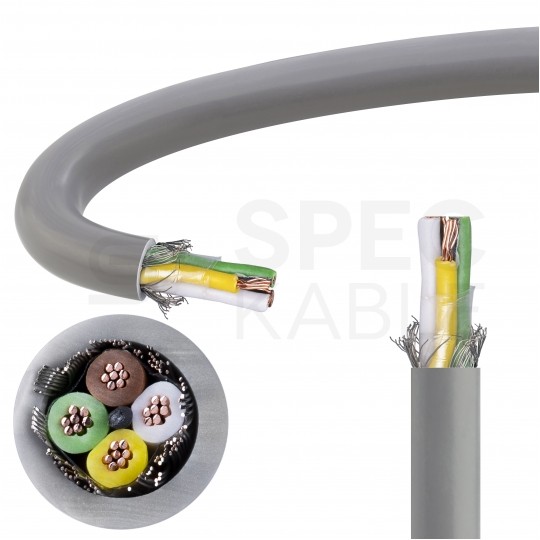

BUDOWA:

• żyły: giętkie, miedziane, wielodrutowe
• izolacja żył: wykonana z specjalnego polwinitu PVC
• oznaczenie żył: kolory izolacji żył wg normy DIN 47100
• ośrodek: żyły skręcone warstwami w ośrodek
• ekran: oplot z pasemek miedzianych ocynowanych o gęstości krycia ≥ 80%
• powłoka: specjalny PVC, olejoodporny (podstawowa odporność), samogasnący i nierozprzestrzeniający płomienia
• kolor powłoki: szary

DANE TECHNICZNE:

• temperatura pracy (instalacja na stałe): -40°C do 80°C
• temperatura pracy (instalacje ruchome): -5°C do 70°C
• napięcie pracy: U /U=300/300 V
• próba napięciowa: ≤ 0,34mm2 1200 V / ≥ 0,5 mm2 1500 V
• rezystancja izolacji: 20 MΩ x km
• pojemność (przy 800Hz):
• pojemność (przy 800Hz): żyła/żyła 0,14mm2 120pF/m
• pojemność (przy 800Hz): żyła/żyła ≥0,25 mm2 150pF/m
• pojemność (przy 800Hz): żyła/ekran 0,14mm2 270pF/m
• pojemność (przy 800Hz): żyła/ekran ≥0,25 mm2 150pF/m
• indukcyjność: 0,65 mH/km
• min. promień gięcia: połączenia ruchome: 10 x Ø / ułożenie na stałe: 5 x Ø
