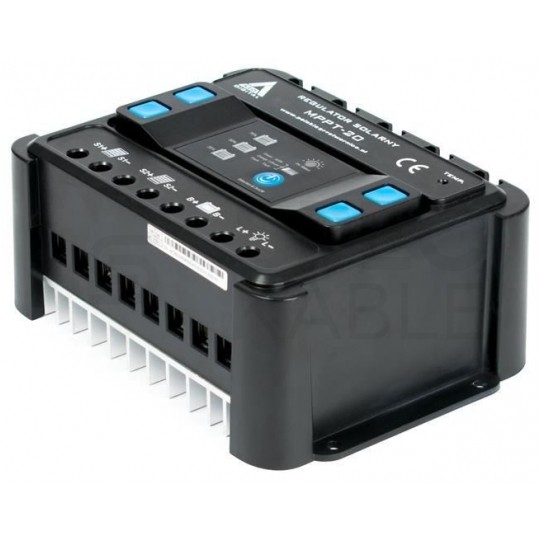

Regulator solarny Kontroler ładowania MPPT 20A 12V/24V AZO

Solarny regulator ładowania MPPT - 12/24V 20A



Regulatory MPPT są ulepszoną wersją regulatorów PWM. Spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, a więc przede wszystkim służącą do kontroli pracy systemów fotowoltaicznych. Ich zadaniem jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem, a co za tym idzie zwiększenia żywotności baterii.



Dodatkowo regulatory MPPT mają wbudowaną funkcję śledzenia MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.

Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.



Najważniejsze cechy:



• Maksymalny prąd ładowania: 20 A
• Napięcie wyjściowe: 12 V / 24 V (autodetekcja)
• Napięcie zasilania: 12V @ 10V-40V / 24V @ 20V-65V
• Rodzaj: MPPT



Charakterystyka:



• Śledzenie maksymalnego punktu pracy (MPPT)
• Automatyczne wykrywanie napięcia 12/24V
• Regulacja napięciowa i prądowa
• Ładowanie PWM
• Technologia ładowania wielostopniowego
• Odłączanie odbiorników
• Automatyczne załączanie po rozłączeniu



Zastosowanie i funkcje



Regulatory ładowania z serii MPPT zostały zaprojektowane do pracy w zaawansowanych systemach fotowoltaicznych. Ich zadaniem jest kontrola wielostopniowego procesu ładowania akumulatora oraz zabezpieczenie go przed przeładowaniem lub głębokim rozładowaniem, jak również informowanie użytkownika o aktualnych parametrach pracy.

Dzięki zastosowaniu algorytmu śledzenia największego punktu mocy panelu solarnego ich efektywność jest nieporównywalnie większa niż w przypadku klasycznych regulatorów PWM. Automatyczny system detekcji napięcia pozwala zarówno na współpracę z akumulatorami 12V jak i 24V, a intuicyjne menu umożliwia właściwy dobór parametrów pracy, odpowiednich dla danego typu zastosowanego akumulatora: żelowy lub AGM.



Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych. Prosty system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu. Pod prezentowany regulator można podpiąć przewody solarne o przekroju aż do 16 mm².



System zabezpieczeń



• Przeładowanie akumulatora
• Głębokie rozładowanie akumulatora
• Zamiana biegunów na każdym z wejść/wyjść
• Automatyczny bezpiecznik elektroniczny
• Ochrona przeciwzwarciowa
• Przeciwprzepięciowe na wejściu panelu
• Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
• Przed prądem zwrotnym do panelu nocą
• Przed przegrzaniem i zbyt dużym obciążeniem
• Odłączenie akumulatora przy zbyt wysokim napięciu



Budowa urządzenia



1. Diody informujące o poziomie naładowania akumulatora
2. Dioda informująca o wyborze podłączonego typu akumulatora:-
3. Dioda informująca o podłączeniu i poprawnej pracy panelu PV
4. Czujnik temperatury
5. Włącznik / wyłącznik obwodu obciążenia
6. Złącze panelu PV - dodatni i ujemny biegun służący do podłączenia panelu solarnego
7. Złącze akumulatora - dodatni i ujemny biegun służący dopodłączenia akumulatora (12V lub 24V)
8. Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego akumulatora).



Schemat podłączenia regulatora



• S) Panel solarny
• B) Akumulator 12V lub 24V
• L) Obciążenie (np.żarówka)



Panel użytkownika



1. Poziom naładowania akumulatora powyżej 75%
2. Poziom naładowania akumulatora powyżej 50%.
3. Poziom naładowania akumulatora powyżej 25%
4. Sygnalizacja podłączenia i pracy panelu PV
5. Sygnalizacja wyboru podłączonego typu akumulatora
6. Selektor manualny



Parametry techniczne:



• Napięcie wyjściowe - wejściowe: 12V @ 10V-40V / 24V @ 20V-65V (autodetekcja)
• Obsługiwany typ akumulatora: AGM / Żelowy / LiFePO
• Napięcie ładowania: 14.6V / 29.2V
• Napięcie podtrzymania: 13.8V / 27.6V
• Napięcie rozłączenia (LVD): 11V / 22V
• Napięcie ponownego załączenia: 12.8V / 25.6V
• Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
• Zabezpieczenie nadnapięciowe PV: 65V
• Maksymalny prąd ładowania: 20A
• Maksymalny prąd obciążenia: 20A
• Własne zużycie prądu: <40mA (czuwanie) / 130mA (praca z podłączonym obciążeniem)
• Temperatura pracy: -25°C ~ +50°C
• Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C/td>
• Maksymalny przekrój przewodów: 16mm / 6AWG
• Stopień ochrony (IP): IP21
• Wymiary DxSxW [mm]: 172x127x72
• Waga [kg]: 0.8



O producencie:



AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki. Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego. Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym. Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.
