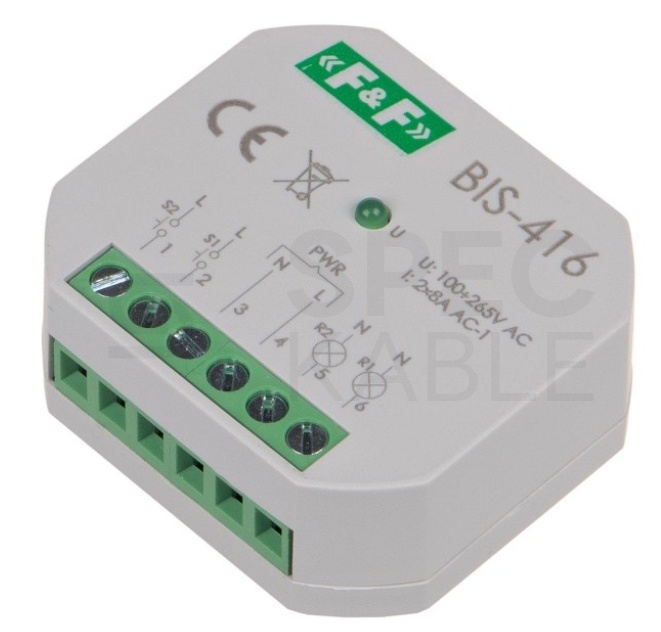

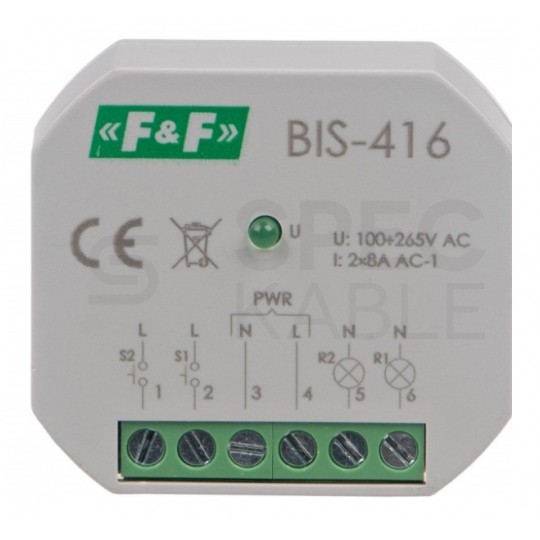

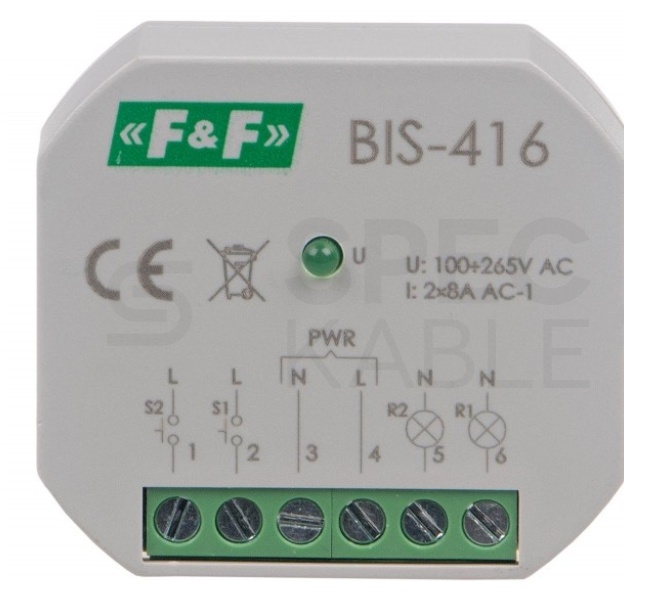

F&F Przekaźnik bistabilny modułowy BIS-416 230V 2x 8A na szynę TH35

Elektroniczny przekaźnik bistabilny (impulsowy) BIS-416 pozwala na sterowanie rozległą siecią oświetlenia lub innych odbiorników za pomocą kilku równoległe połączonych przycisków sterujących.

Działanie:

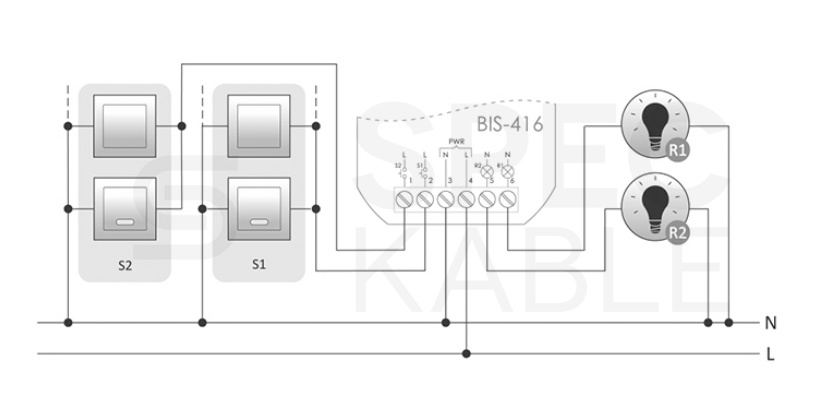

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik posiada dwa niezależnie sterowane kanały. Sterowanie odbywa się za pomocą dwóch oddzielnych wejść sygnałowych. Impuls na wejściu S1 steruje wyjściem R1. Analogicznie działa para wejścia S2 i wyjścia R2. Przekaźnik nie posiada "pamięci" pozycji styku, tzn. w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Dane techniczne:

• Napięcie zasilania: 165÷265 V AC
• Sterowanie lokalne: TAK
• Maksymalny prąd obciążenia AC-1: 2 x 8 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 2 × NO
• Separacja styku: NIE
• Odporność na prądy udarowe - współpraca z LED: NIE
• Ilość kanałów: 2
• Funkcjonalność: włącz/wyłącz
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Prąd impulsu sterującego: mniej niż 5 mA
• Współpraca z przyciskami podświetlanymi: TAK
• Pamięć stanu po zaniku zasilania: NIE
• Funkcja załącz na czas: NIE
• Dedykowane wejścia sterowania centralnego: NIE
• Sterowanie radiowe: NIE
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,7 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: Ø54 (48×43 mm), wysokość: 20 mm
• Montaż: w puszce podtynkowej Ø60
• Stopień ochrony: IP20

Obciążalność styków

W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

• Żarówki żarowe: 1000W
• Halogeny: 600W
• Jarzeniówki: 500W
• Świetlówki energooszczędne: 250W
• LED: 120W

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
