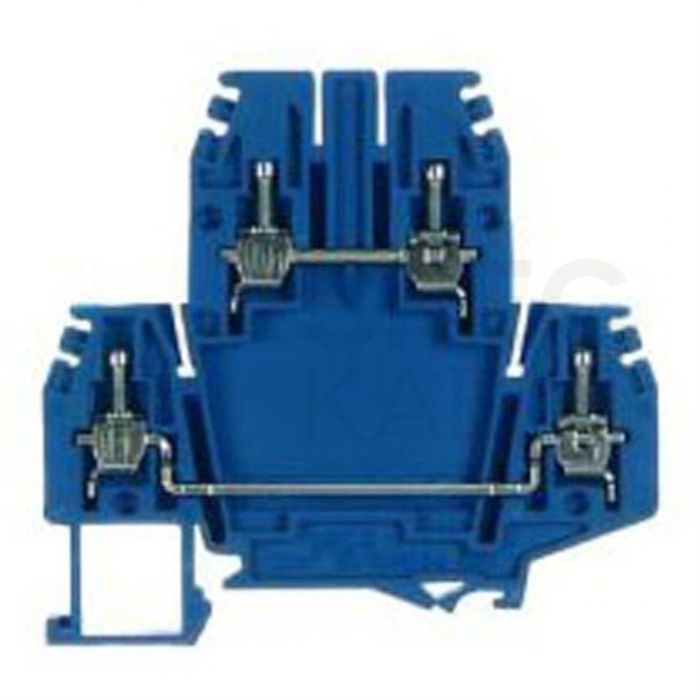

Złączka szynowa 2-piętrowa na szynę TH35 2,5 mm² niebieska

Złączki szynowe należą do grupy osprzętu elektrotechnicznego realizującego łączenie przewodów w sposób bierny przy uwzględnieniu zasad właściwego połączenia pod względem mechanicznym i elektrycznym. Stosuje się je do łączenia przewodów zarówno drutowych jak i linkowych dla niskich i średnich napięć.

Zalety:

 - możliwość szybkiego połączenia przewodów
 - niska cena
 - gwarancja trwałego połączenia


Dane techniczne:

 - Przekrój znamionowy przewodu: 2,5 mm²
 - Typ złącza: 2 - piętrowe
 - Kolor: niebieski
 - Napięcie: 630 V
 - Prąd: 24 A
 - Minimalny przekrój przewodu typu linka: 0,2 mm²
 - Maksymalny przekrój przewodu typu linka: 4 mm²
 - Minimalny przekrój przewodu typu drut: 0,2 mm²
 - Maksymalny przekrój przewodu typu drut: 4 mm²
 - Wysokość: 66 mm
 - Szerokość: 70 mm
 - Grubość: 5 mm
 - Maksymalny prąd: 27 A
 - Napięcie udarowe: 8 kV
 - Stopień zanieczyszczenia: 3
 - Długość odizolowania przewodu: 9 mm
 - Standardowa wartość momentu obrotowego dokręcania: 0,4 Nm
 - Maksymalna wartość momentu obrotowego dokręcania: 0,8 Nm
 - Gauge: A3
 - AWG: 28 - 12
