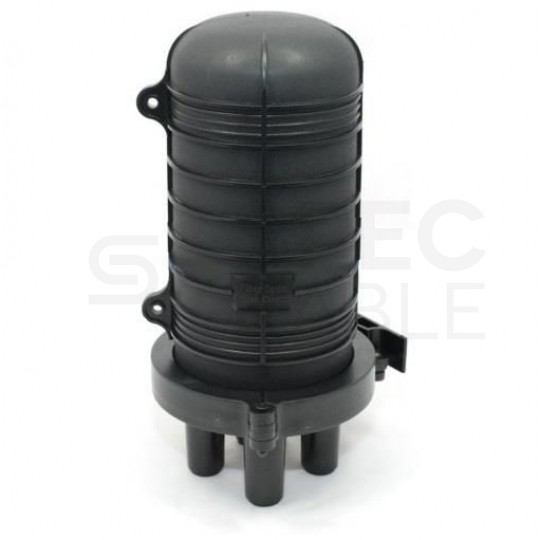

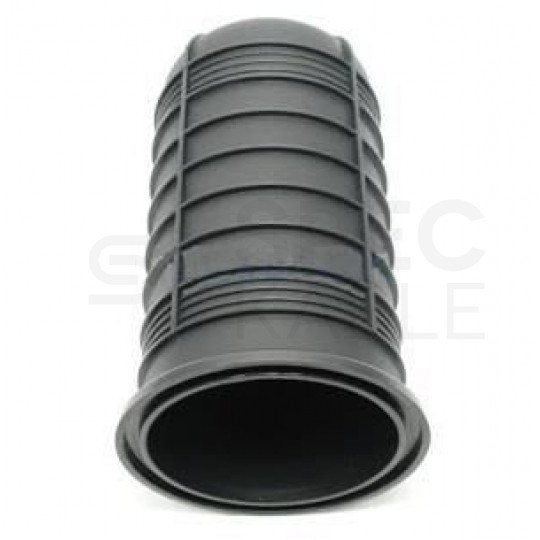

Mufa światłowodowa, kapturowa 48 spawów (4x12) pionowa IP68 TELCOLINE

Mufa światłowodowa kapturowa 3:1 48 spawów IP68

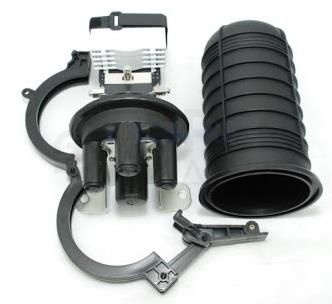

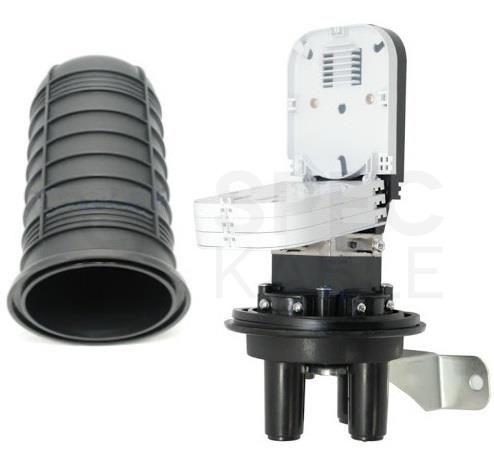

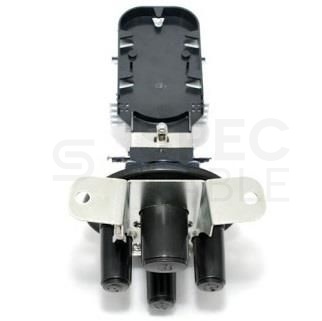

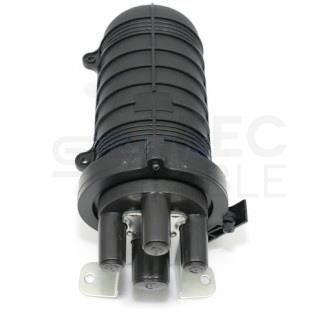

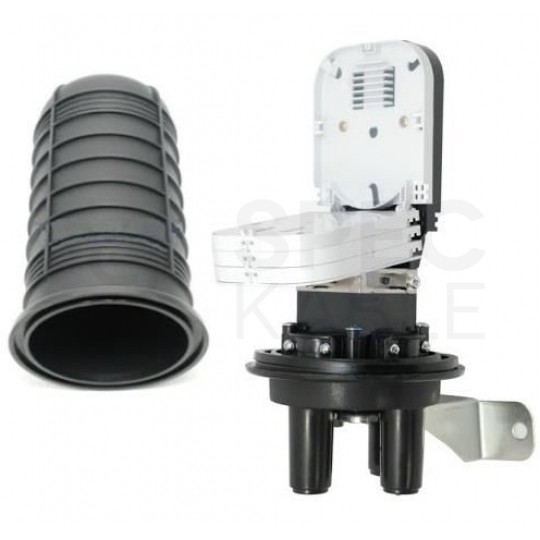

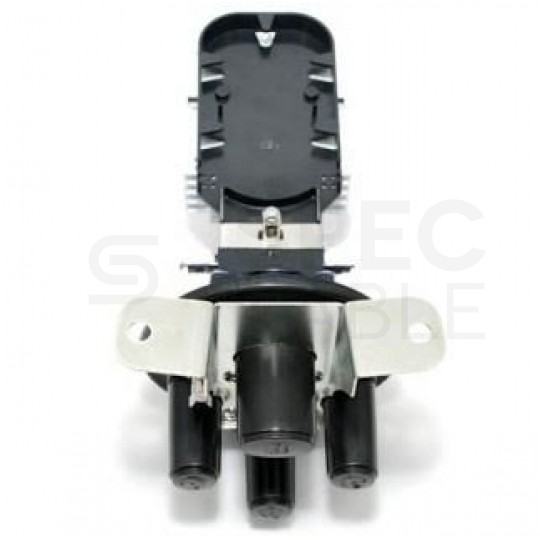

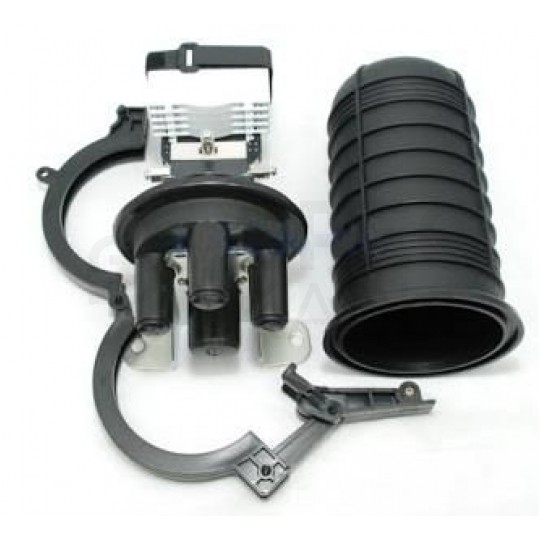

Mufa światłowodowa pionowa, kapturowa przeznaczona jest do zabezpieczania spawów włókien światłowodowych przed oddziaływaniem warunków atmosferycznych oraz stanowi ochronę mechaniczną. Konstrukcja i dodatkowe akcesoria umożliwiają montaż urządzenia w instalacjach napowietrznych, doziemnych i kanalizacyjnych. Mufa wyposażona została w 4 tacki (kasety) światłowodowe z możliwością umieszczenia do 12 spawów na każdej (podwójne ułożenie spawów). Wykonana została z polipropylenu (PP), który gwarantuje odporność na promieniowanie UV, niskie i wysokie temperatury oraz substancje występujące w kanalizacji teletechnicznej.  Urządzenie  po zamknięciu jest hermetyczne, stopień ochrony to IP68 (6 - Ochrona pyłoszczelna, 8 - ochrona przed skutkami ciągłego zanurzenia w wodzie).

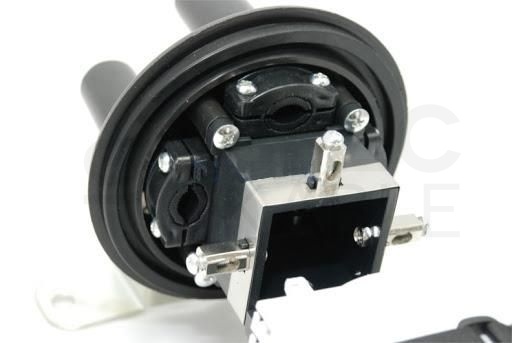

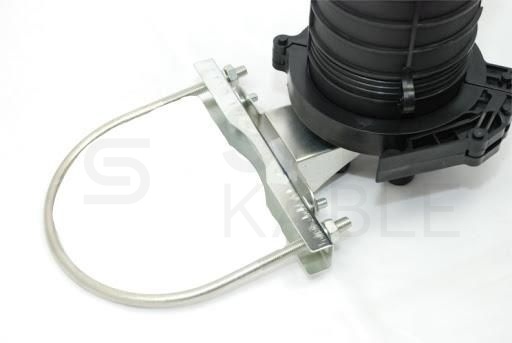

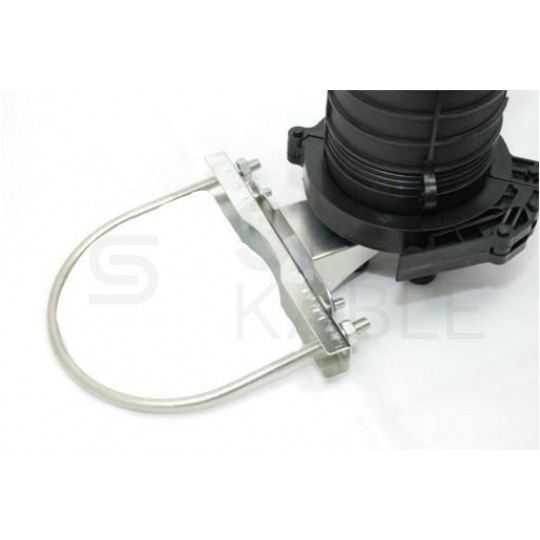

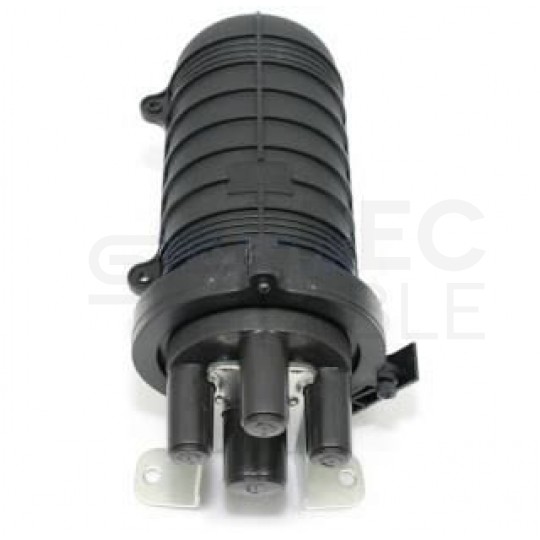

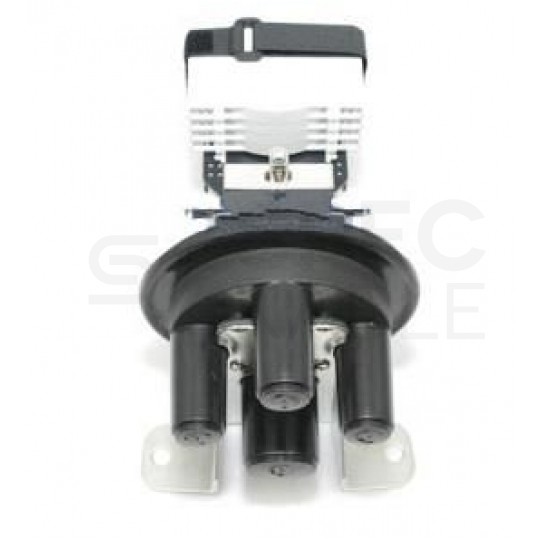

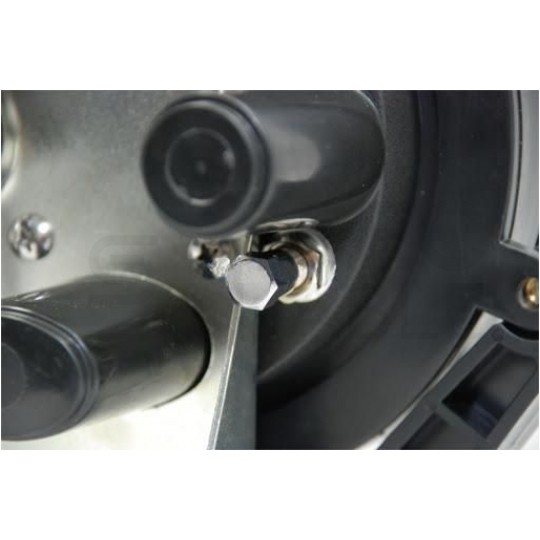

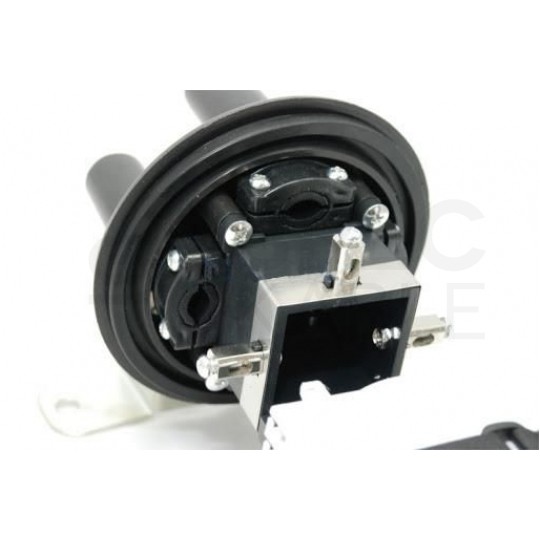

Mufa wyposażona jest w 3 okrągłe porty i jeden port owalny. W zestawie znajduje się obejma do montażu na słupie telekomunikacyjnym, oraz przykręcany wsporniki umożliwiający montaż naścienny. W dolnej części urządzenia znajduje się odpowietrznik mufy. Konstrukcja jak i zastosowane materiały gwarantują jej trwałość, skuteczną ochronę, wygodę instalacji i eksploatacji osłony. Mufa może być wielokrotnie otwierana/zamykana.

Zastosowanie:

• montaż w studni kablowej (sieci podziemne / doziemne)
• montaż na ścianie lub słupie (sieci napowietrzne) - uchwyty w zestawie.
• tworzenie odgałęzień torów optycznych
• zarządzanie włóknami

Dane:

• Wysokość: 300 mm
• Średnica kaptura: 120 mm
• Materiał obudowy: Polipropylen (PP)
• Ilość tacek/kaset światłowodowych: 4
• Maksymalna ilość spawów: 48 (4x12)
• Ilość portów: 4 (3 okrągłe/1 owalne)
• Średnica wewnętrzna portów okrągłych: 22 mm
• Wymiary portu owalnego: 22x34 mm
• Temperatura pracy: -40°C~+65°C
• Klasa szczelności: IP68

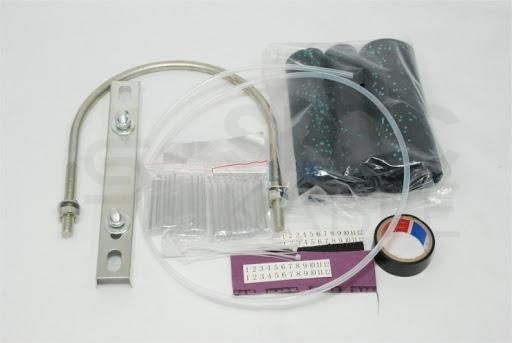

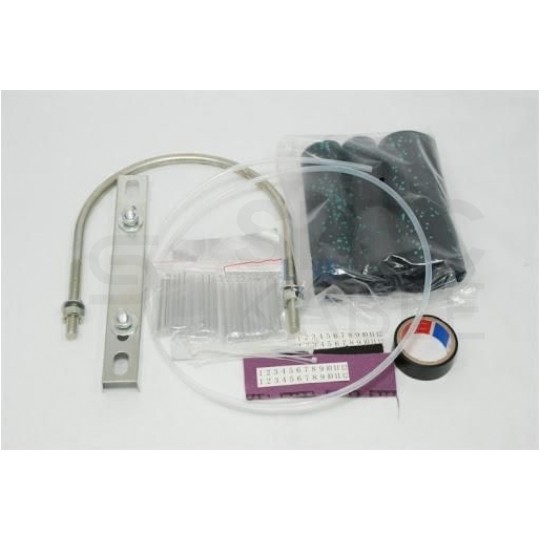

Wyposażenie:

• Kasety (tacki) światłowodowe 4szt
• Osłonki spawów
• Osłonki termokurczliwe kabli
• Zestaw rękawiczek
• Woreczek odciągający wilgoć
• Tuby ochronne
• Spinacz włókien
• Kable uziemiające
• Opaski zaciskowe (Trytytki)
• Papier ścierny
• Wspornik naścienny
• Obejmy montażowe

IP68 (zgodnie z PN-EN 60529:2003)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem)
