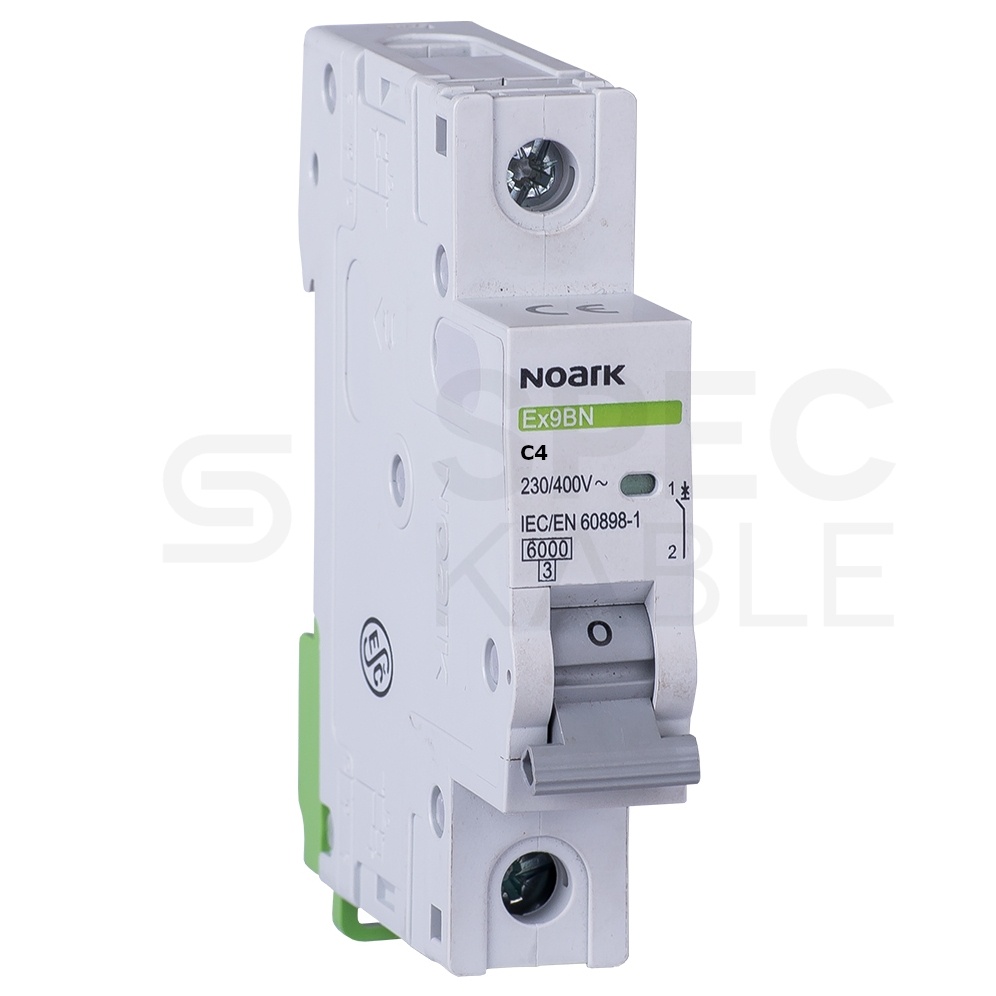

Wyłącznik nadprądowy S 1-fazowy 1P C 4A 230V NOARK

Należy uwzględnić kilka niezbędnych elementów odpowiedzialnych za zabezpieczenie tego typu instalacji. Ponadto, istotna jest odległość pomiędzy panelem a inwerterem. Przykładowy schemat zabezpieczenia fotowoltaicznego prezentujemy poniżej:

Gdy odległość paneli od inwertera jest poniżej 10m:

PANELE -> Wkładki bezpiecznikowe PV lub S-ki PV (w sytuacji, gdy ilość stringów jest większa bądź równa 3) -> Ograniczniki przepięć Typ 1+2 -> Rozłącznik izolacyjny -> FALOWNIK.

Gdy odległość paneli od inwertera jest równy lub powyżej 10m:

PANELE -> Wkładki bezpiecznikowe PV lub S-ki PV (gdy ilość Stringów >= 3) -> Ogranicznik przepięć Typ 1 -> Ogranicznik przepięć Typ 2 -> Wkładka bezpiecznikowa Wkładki bezpiecznikowe PV lub S-ki PV -> Rozłącznik izolacyjny -> FALOWNIK

W przypadku bardziej szczegółowych pytań, zalecamy kontakt z osobami wykwalifikowanymi - w tym wypadku z elektrykami.

Zabezpieczenia w wersji DC i AC działają właściwie tak samo. Zabezpieczenie DC charakteryzuje się zwiększoną czułością i bardziej niezawodnym mechanizmem.

Zabezpieczenie nadprądowe DC PV zabezpiecza obwód z obu stron niezaleznie z której strony pojawi się zbyt duże natężenie prądu. Natomiast zwykłe zabezpieczenie prądowe DC zabezpiecza obwód tylko i wyłącznie od strony źródła napięcia.

W wyłącznikach nadprądowych 4P zabezpieczone są wszystkie 4 tory prądowe, natomiast w przypadku 3P+N zabezpieczeniu podlegają tylko 3 pierwsze. W każdym aparacie różnica pomiędzy (X+1)P a (X) P+N znajduje się w braku zabezpieczenia toru N.

Wyłączniki nadprądowe 13A stosowane są do ograniczania mocy na obiekcie - nie zawsze musi to być zabezpieczenie 16A. Jeżeli wiadomo, że w obwodzie nie będzie potrzebne zabezpieczenie 16A to developerzy mogą zdecydować się na wyłącznik nadprądowy 13A.
