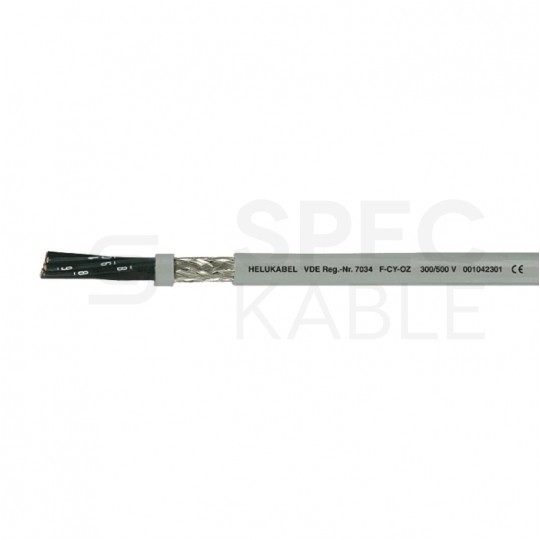

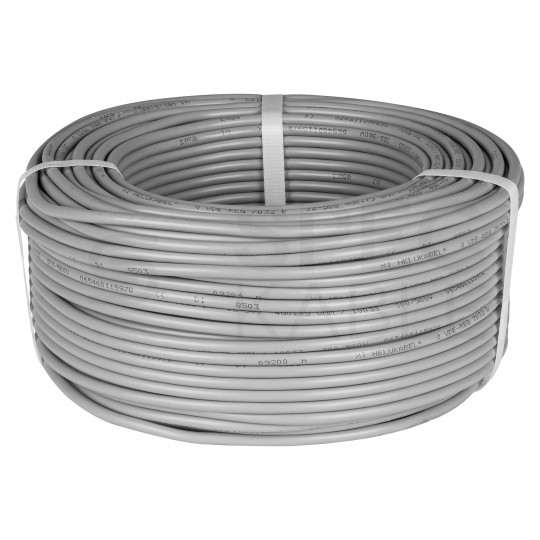

Kabel sterowniczy F-CY-OZ 3x0,75mm2 szary 300/500V ekranowany numerowany olejoodporny linka Helukabel

Wysokiej jakości ekranowny przewód sterowniczy, niemieckiej marki Helukabel, na napięcie znamionowe 300/500V, o giętkich, miedzianych żyłach oraz w izolacji i powłoce wykonanych ze specjalnego polwinitu PVC, który gwarantuje doskonałą elastyczność oraz szybką instalację.

Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające. Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu.

Stosowany jako przewód sterowniczy w technice sterowania i regulacji oraz przemyśle maszynowym. W elektronice wykorzystywany jako przewód sygnałowy.

Folia izolacyjna wyraźnie redukuje średnicę zewnętrzną przewodu. Gęsty oplot zapewnia transmisję sygnałów i impulsów pozbawioną zakłóceń. W celu zoptymalizowania EMC producent poleca obustronny, rozległy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi).

Dane techniczne:

• Producent: Helukabel
• Indeks: 16559
• Rodzaj przewodu: F-CY-OZ
• Liczba i przekrój żył: 3 x 0,75 mm²
• Napięcie pracy: 300/500 V
• Napięcie testu (żyła/żyła): 4000 V
• Napięcie testu (żyła/ekran): 2000 V
• Napięcie przebicia: min. 8000 V
• Rezystancja izolacji: min. 20 MOhm x km
• Rezystancja sprzężenia: max. 250 Ohm/km
• Odporność na promieniowanie: do 80 x 10⁶ cJ/kg (do 80 Mrad)
• Temperatura pracy (elastycznie): -10°C do +80°C
• Temperatura pracy (stacjonarnie): -40°C do +80°C
• Minimalny promień gięcia (elastycznie): 10 x Ø przewodu
• Minimalny promień gięcia (stacjonarnie): 5 x Ø przewodu
• Przybliżona średnica zewnętrzna: 6,6 mm
• Przybliżona waga miedzi: 52 kg/km
• Przybliżona waga kabla: 66 kg/km

Budowa:

• Żyły: miedziane, niepobielane, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5 i IEC 60288 kl. 5
• Izolacja żył: specjalny PVC Z 7225
• Identyfikacja żył: żyły czarne z nadrukowanymi białymi cyframi wg DIN VDE 0293 (bez żółto-zielonej żyły ochronnej - OZ)
• Ośrodek: żyły skręcone równolegle
• Folia izolacyjna: tak
• Ekran: pobielane druty miedziane, pokrycie ok. 85%
• Powłoka: specjalny PVC, TM2 wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
• Kolor powłoki: szary (RAL 7001)

Właściwości i testy:

• Olejoodporny i odporny na związki chemicznie (wg tabeli na stronie producenta)
• Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
• Samogasnące i płomienioodporne, testowane wg DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
• Produkt zgodny z wytycznymi dyrektywy niskonapięciowej 2014/35/EU
• Nieekranowane kable o podobnych parametrach: OZ-500
