Miernik parametrów instalacji fotowoltaicznych SONEL MPI-540-PV

Miernik wielofunkcyjny z funkcjami pomiaru uziemień tester cyfrowy LCD do instalacji fotowoltaicznych i odbiorów

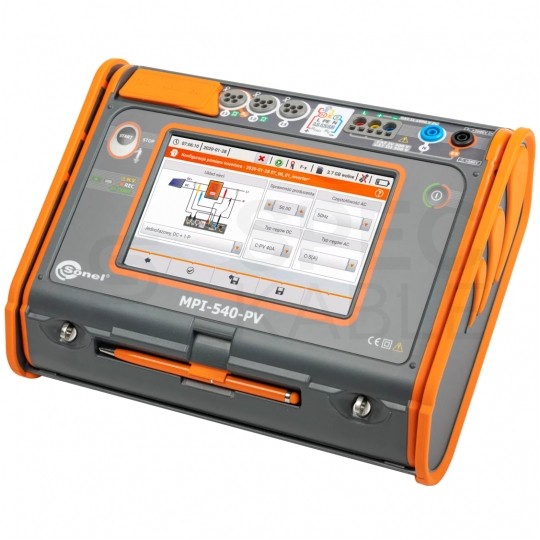

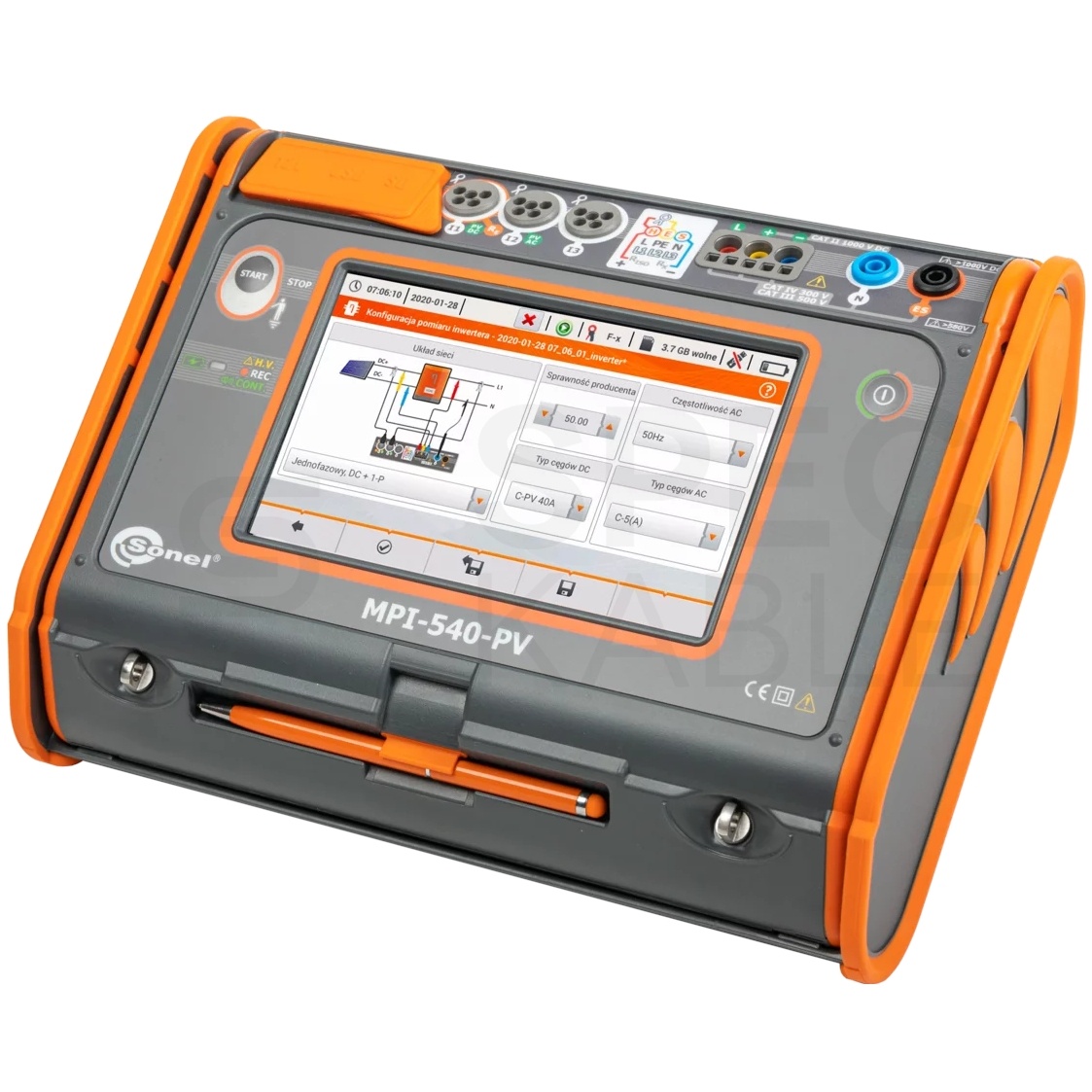

SONEL MPI-540-PV

Sonel MPI-540-PV to zaawansowany miernik wielofunkcyjny przeznaczony do kompleksowych pomiarów instalacji fotowoltaicznych i elektrycznych, wyposażony w największy na rynku dotykowy ekran 7” i możliwość pracy z systemami AC i DC.

Urządzenie umożliwia m.in. analizę jakości energii (klasa S), pomiary uziemienia, rezystancji, ciągłości, parametrów RCD oraz dokładne testy instalacji PV zgodne z normą PN-EN 62446.

Dzięki rejestratorowi trójfazowemu, komunikacji Wi-Fi/Bluetooth oraz współpracy z oprogramowaniem Sonel, miernik oferuje szybkie raportowanie, wysoką precyzję i oszczędność czasu w pracy instalatora.

Najważniejsze funkcje:

• Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
• Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• Akumulator Li-Ion – dłuższe działanie miernika
• Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
• Współpraca z miernikiem nasłonecznienia i temperaturyRaport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
• Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
• Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
• Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
• Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
• Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
• Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
• Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Dane techniczne:

• Producent: Sonel
• Typ: Wielofunkcyjny miernik parametrów instalacji elektrycznych i fotowoltaicznych
• Model: MPI-540-PV
• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 500 V / II 1000 V DC (dla PV)
• Stopień ochrony: IP51
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: Podwójna
• Wymiary: 288 × 223 × 75 mm
• Waga miernika: Ok. 2,5 kg
• Temperatura pracy: 0...+45°C
• Temperatura przechowywania: -20...+60°C
• Wilgotność robocza: 20...90%
• Temperatura nominalna: 23 ± 2°C
• Wilgotność odniesienia: 40%...60%
• Pamięć wyników pomiarów: Nieograniczona (karta microSD)
• Transmisja wyników: USB 2.0, Wi-Fi, Bluetooth, karta SD
• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Zgodność EMC (emisja dla środowiska przemysłowego): PN-EN 61326-1, PN-EN 61326-2-2

Parametry instalacji fotowoltaicznych (DC):

Napięcie otwartego obwodu (UOC):

• Zakres: 0,0…1000 V
• Rozdzielczość: 0,1 V
• Dokładność: ±(3% w.m. + 2 cyfry)

Prąd zwarcia (ISC):

• Zakres: 0,00…20,00 A
• Rozdzielczość: 0,1 A
• Dokładność: ±(3% w.m. + 0,10 A)

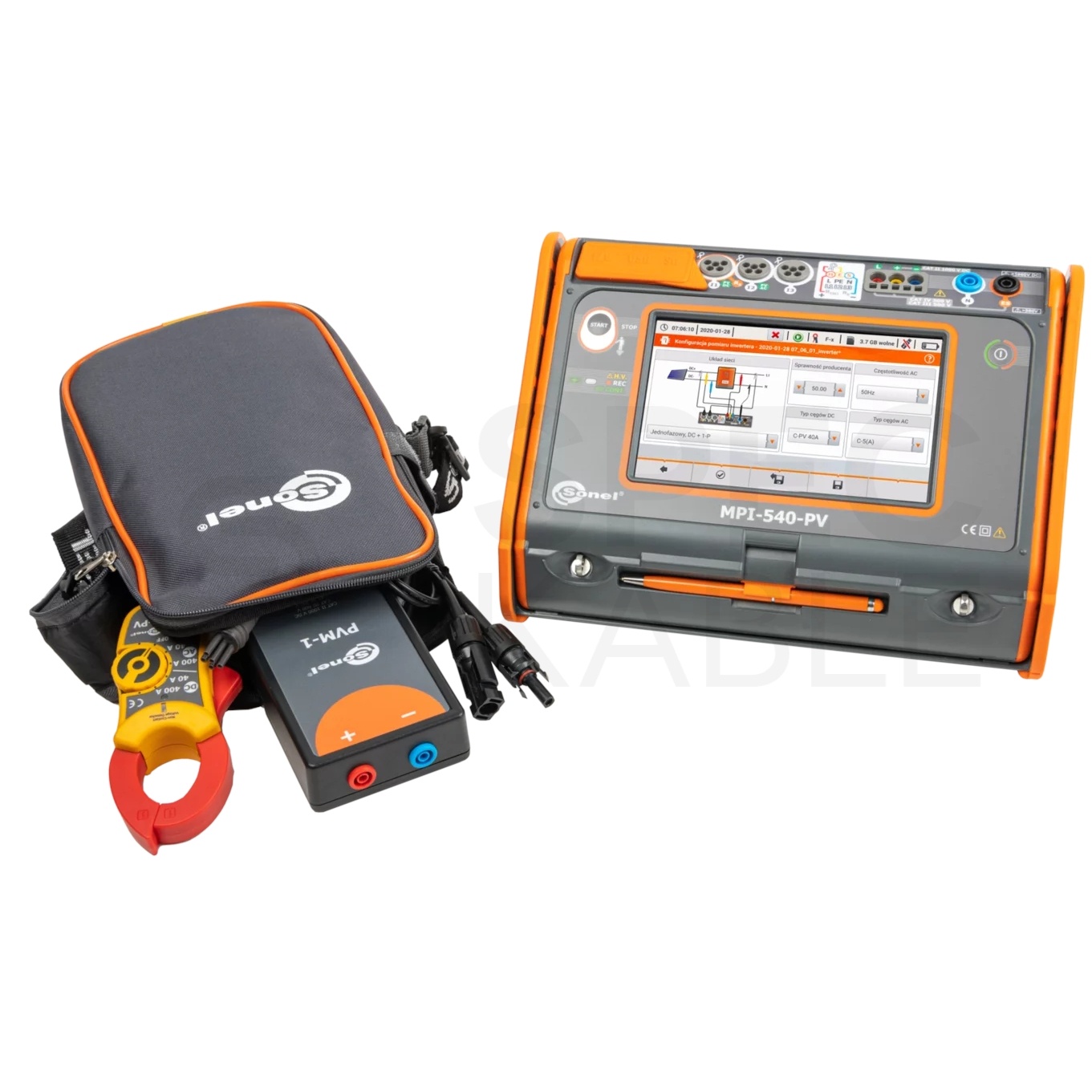

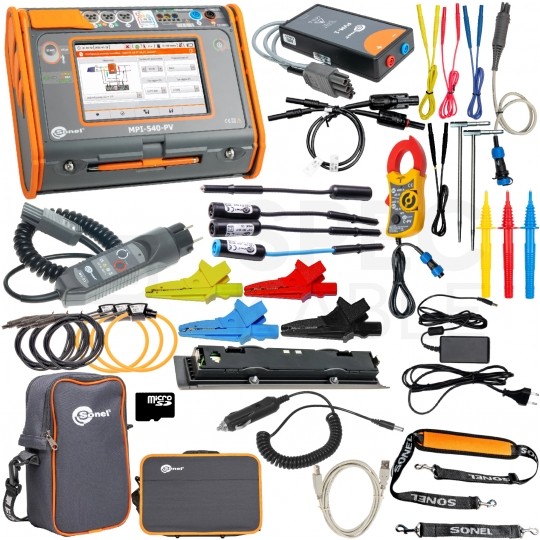

W zestawie:

W skład standardowego kompletu wchodzą elementy niezbędne do maksymalnego wykorzystania miernika wielofunkcyjnego. Poniżej prezentujemy poszczególne elementy

• Adapter PVM-1
• Adapter MC4–gniazda bananowe (komplet)
• Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
• Cęgi pomiarowe C-PV
• Adapter do cęgów C-PV
• Cęgi elastyczne F-3A (Ø 120 mm) – 3 sztuki
• Przewody 1,2 m (czarny, czerwony, niebieski, żółty) – po 1 sztuce każdego
• Krokodylki 1 kV 20 A (czarny, czerwony, niebieski, żółty) – po 1 sztuce każdego
• Sondy ostrzowe 1 kV (czerwona, niebieska, żółta) – po 1 sztuce każdej
• Przewód pomiarowy 15 m na szpuli do pomiaru uziemień
• Przewód pomiarowy 30 m na szpuli do pomiaru uziemień
• Sonda 30 cm do wbijania w grunt – 2 sztuki
• Adapter do złączy szynowych M4/M6 (zestaw 4 szt.)
• Przewód interfejsu USB
• Karta microSD 4 GB
• Zasilacz do mierników (typ Z-7) + przewód zasilania 230 V
• Przewód do ładowania z gniazda samochodowego
• Pojemnik z akumulatorem Li-Ion 11,1 V, 3,4 Ah
• Długopis do ekranów dotykowych
• Szelki do miernika (typ L-2)
• Futerał L-2
• Futerał L-19
• Certyfikat kalibracji – MPI-540-PV

Zastosowanie:

MPI-540-PV to wielofunkcyjny miernik do kompleksowych pomiarów instalacji fotowoltaicznych i elektrycznych. Łączy funkcje kilku urządzeń, oferując wysoką dokładność i zgodność z normami.

Pomiary instalacji PV (PN-EN 62446):

• Ciągłość połączeń ochronnych
• Rezystancja uziemienia i izolacji (DC)
• Napięcie UOC, prąd zwarcia ISC
• Prądy i moce (DC/AC)
• Sprawność inwertera

Analiza jakości energii (EN 61000-4-30, klasa S):

• Napięcia i prądy L1, L2, L3 (do 500 V / 3 kA)
• Częstotliwość 40–70 Hz
• Moce P, Q, S, współczynniki PF, cosφ, tgφ
• Harmoniczne (do 40-tej), THD
• Rejestracja zdarzeń i przepływu energii

Pomiary instalacji elektrycznych:

• Pętla zwarcia (także z RCD)
• Testy RCD, izolacja, uziemienie (4 metody)
• Ciągłość połączeń, natężenie oświetlenia
• Kolejność faz, kierunek obrotów silnika

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

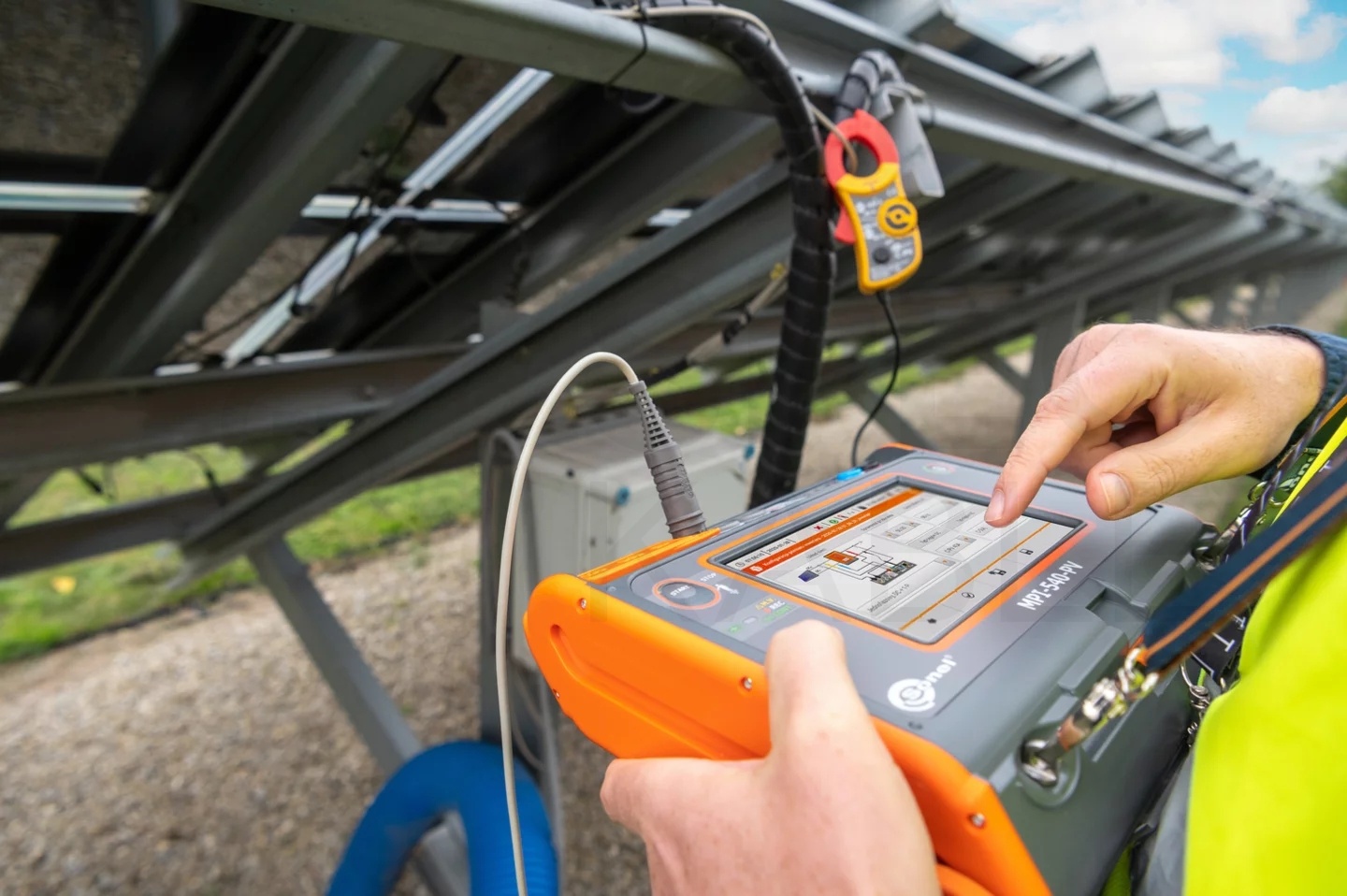

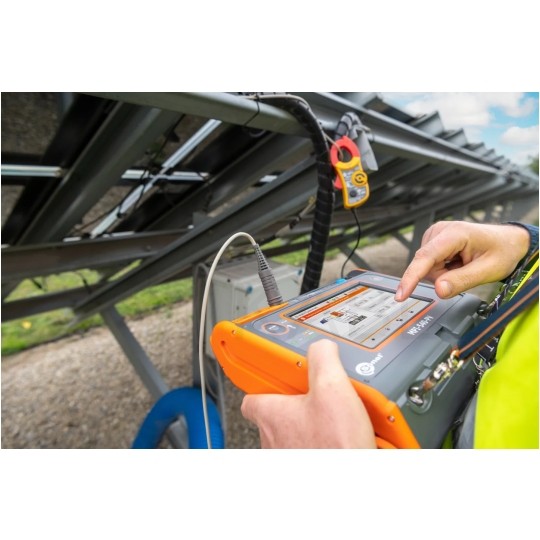

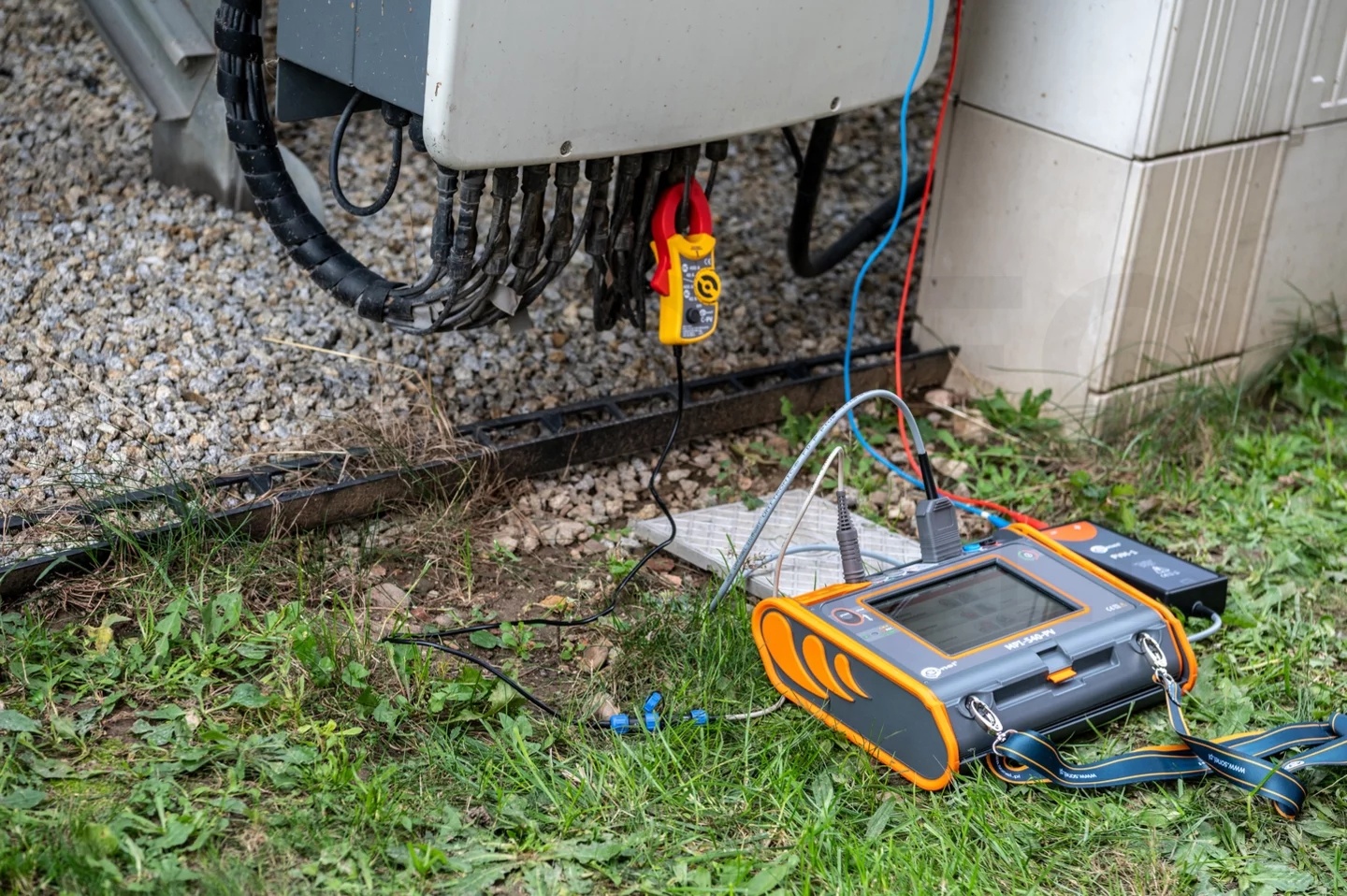

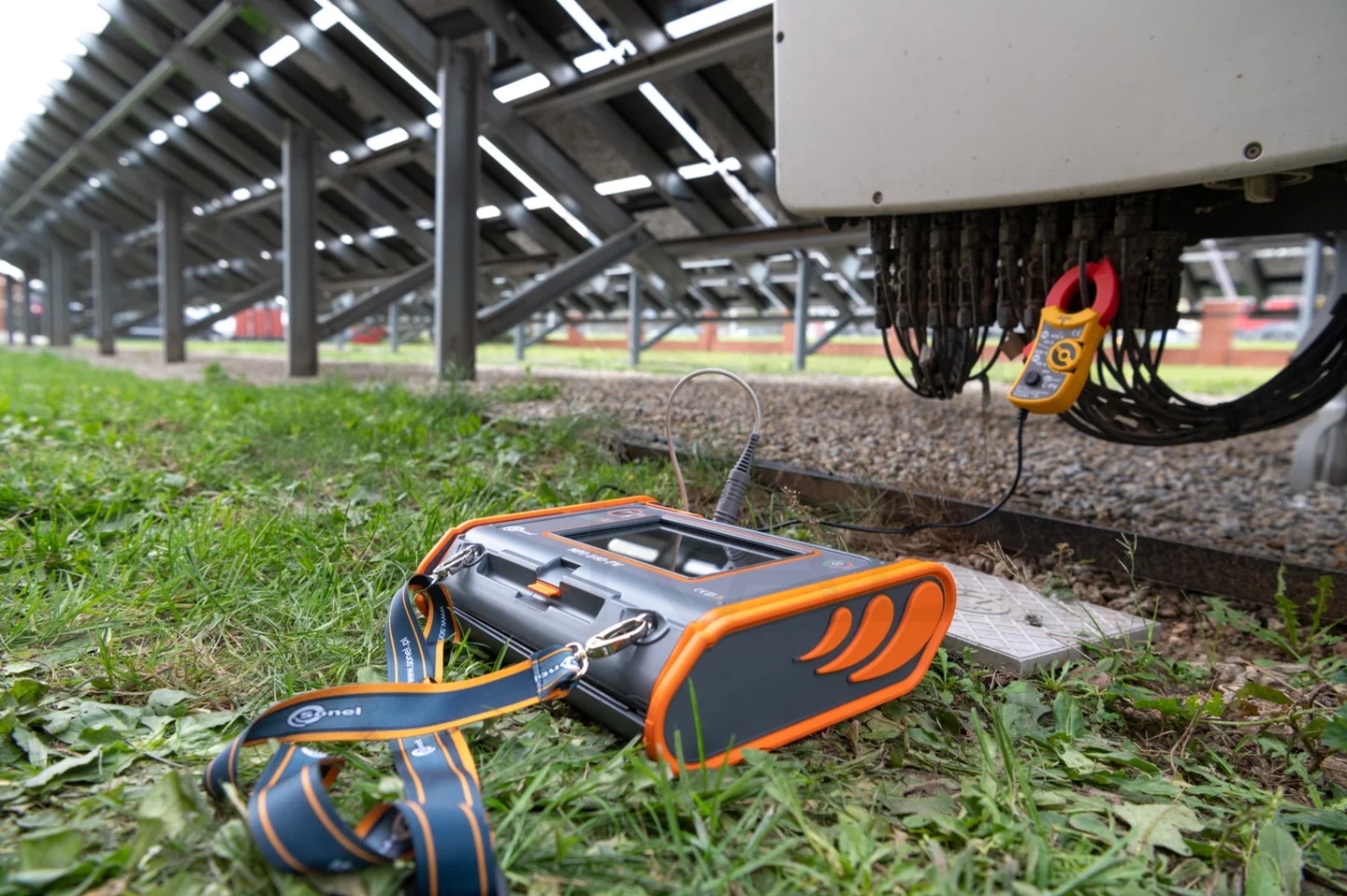

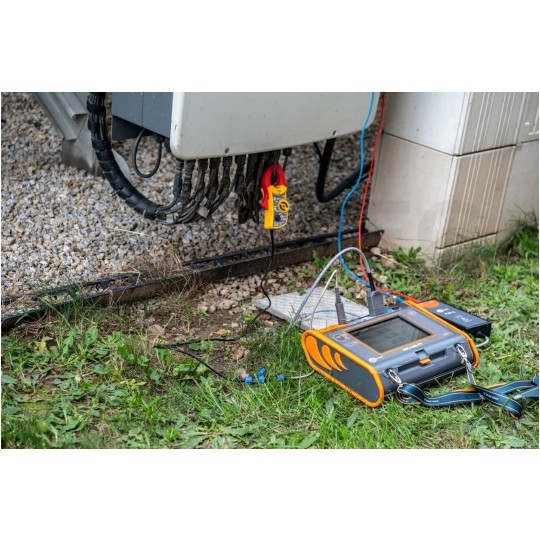

Fotowoltaika pod nadzorem

MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446.

Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność.

Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD.

Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci.

Przyrząd potrafi zaprezentować:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów w formie tabelarycznej,
• wykres harmonicznych w prądzie i napięciu.

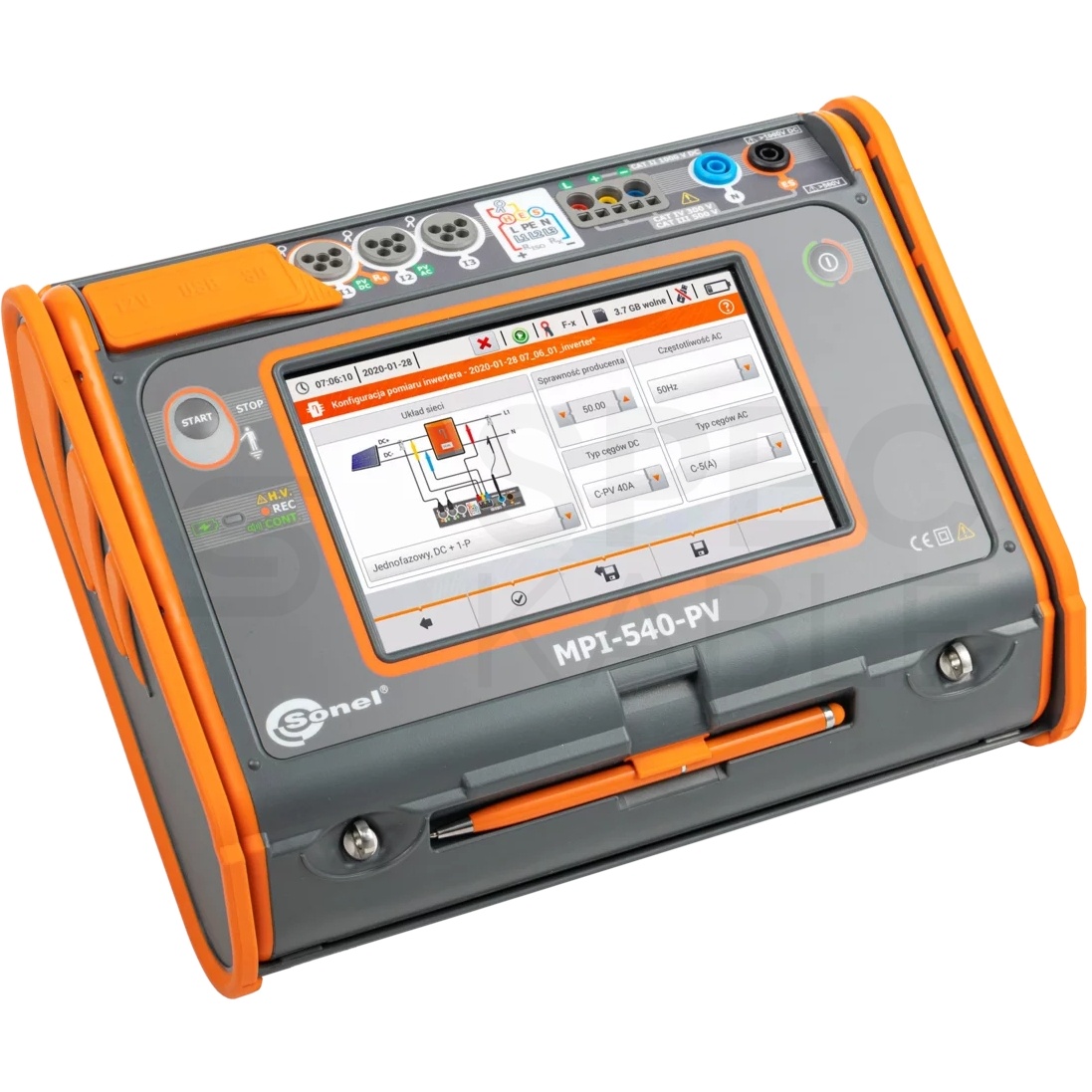

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych.

Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli.

Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru

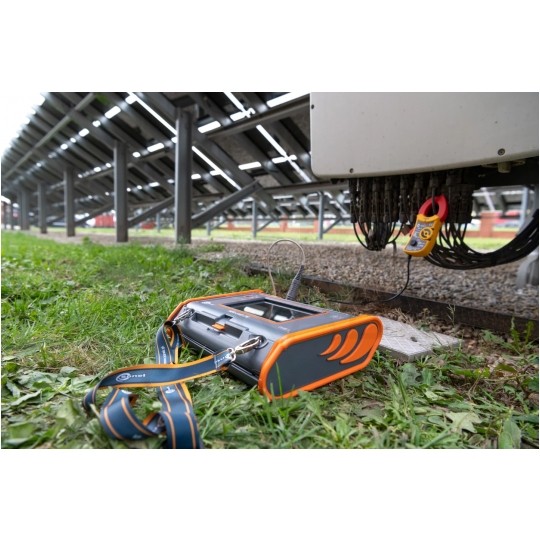

Podwyższona odporność na warunki środowiskowe

Miernik MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51.

Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika.

Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym.

Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne.

Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

IRM-1 MPI: zestaw do pomiaru nasłonecznienia

Cechy

• Pomiar nasłonecznienia i temperatury.
• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
• Wbudowany kompas oraz czujnik nachylenia.
• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Mierzone parametry

• Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2h.
• Temperatura panelu fotowoltaicznego w °C lub °F.
• Temperatura otocznia w °C lub °F.
• Kąt nachylenia paneli.
• Orientacja paneli dzięki wbudowanemu kompasowi.
