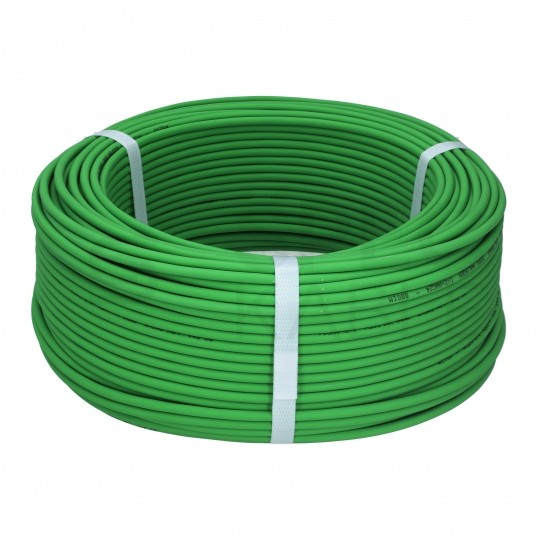

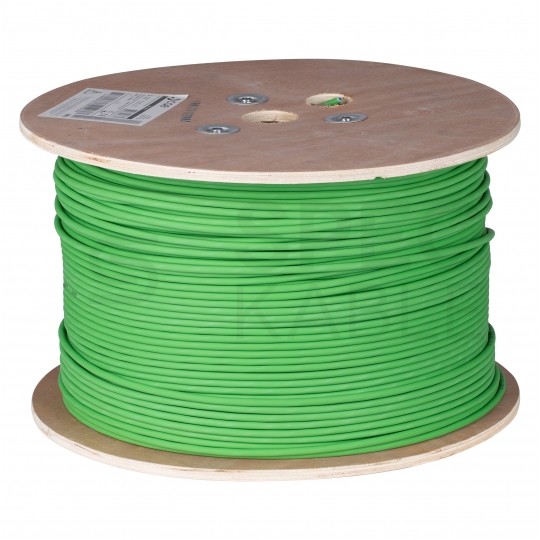

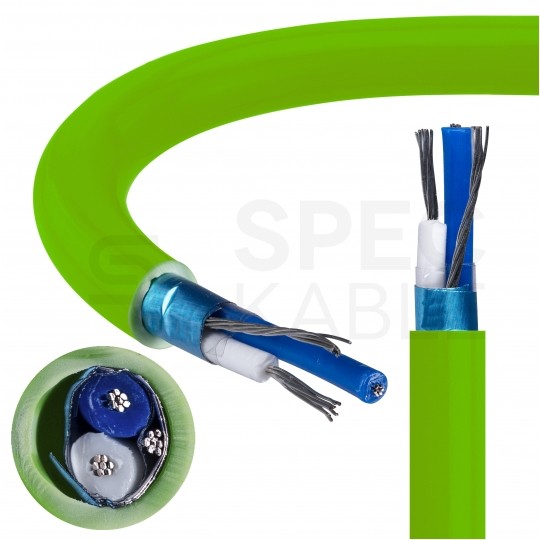

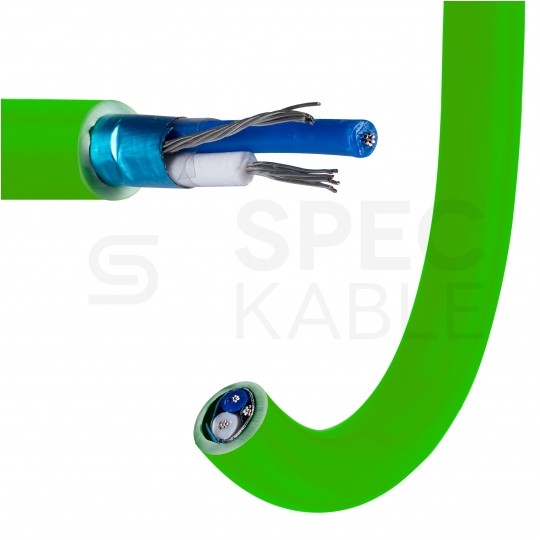

Kabel transmisyjny BC-500 1x2x0,20mm2 do magistrali szeregowej RS485 zielony 300V ekranowany bezhalogenowy B2ca linka CAE DATA

BC-500 to bezhalogenowy kabel komunikacyjny dedykowany do magistrali szeregowej EIA/RS-485. Charakteryzuje się niską pojemnością, która umożliwia utrzymanie wysokich prędkości transmisji przy dużych odległościach. Jest wykorzystywany w sieciach opartych na protokołach takich jak BACnet MS/TP, Linknet, MODbus RTU, itp.

Dane techniczne:

• Producent: CAE DATA
• Indeks: ET2563-B2ca
• Rodzaj przewodu: BC-500
• Liczba i przekrój żył: 1 x 2 x 0,2 mm² (1x2xAWG24)
• Przybliżona średnica zewnętrzna: 5,1 mm
• Napięcie nominalne: 300 V
• Rezystancja: 86,5 Ω/km
• Impedancja: 120 Ω
• Pojemność (żyła/żyła): 42 pF/m
• Pojemność (żyła/ekran): 75 pF/m
• Prędkość propagacji: 66% C
• Minimalny promień gięcia: 10 x średnica
• Temperatura eksploatacji: (-10°C) do (+70°C)
• Reakcja na ogień: klasa B2ca s1, d0, a1
• Przybliżona masa przewodu: 28 kg/km

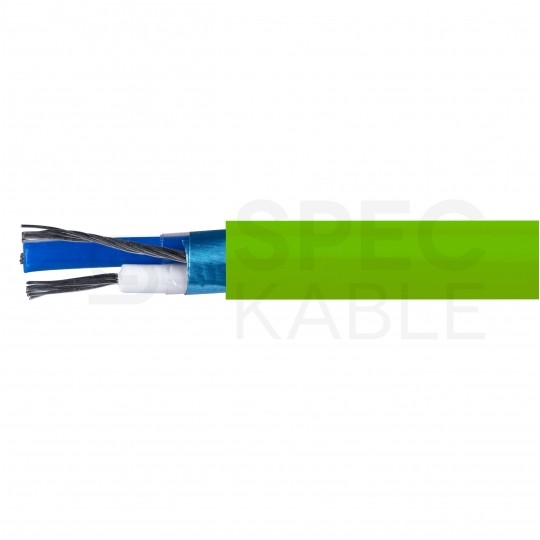

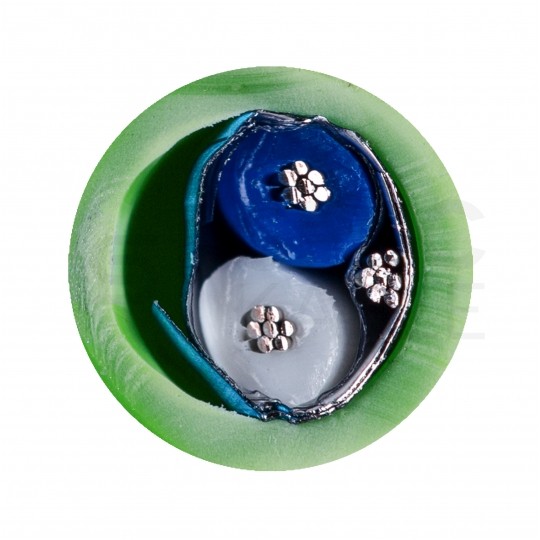

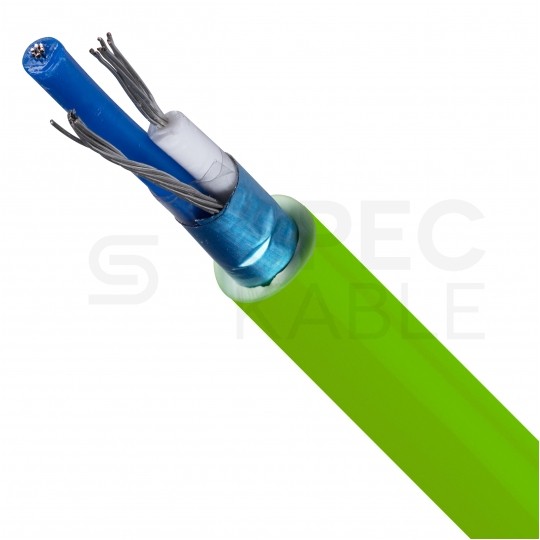

Budowa przewodu:

• Żyły: miedziane, ocynowane, splecione (7x0,2mm)
• Znakowanie: jedna skręcona para biało-niebieska
• Izolacja: polietylen PE
• Ekran ogólny: aluminium/poliester (pokrycie 100%) oraz dren 7x0,2mm
• Powłoka zewnętrzna: bezhalogenowa LSZH (Low Smoke Zero Halogen)
• Kolor powłoki: zielony

Właściwości:

• Pewna i wydajna transmisja
• Niska pojemność
• Bezhalogenowa osłona LSZH
• Wysoka wytrzymałość mechaniczna
• Skuteczny ekran eliminujący zakłócenia
• Komunikacja na duże odległości
• Wysoka klasa reakcji na ogień zgodna z CPR B2Ca s1, d0, a1
• Zalecany dla dróg ewakuacyjnych w budynkach o szczególnie wysokich wymaganiach bezpieczeństwa

Certyfikaty i normy:

• IEC 60754-1/2
• IEC 61034-1/2
• IEC 60332-1
• IEC 60332-3-24
• PN-EN50575 (CPR) B2Ca s1, d0, a1

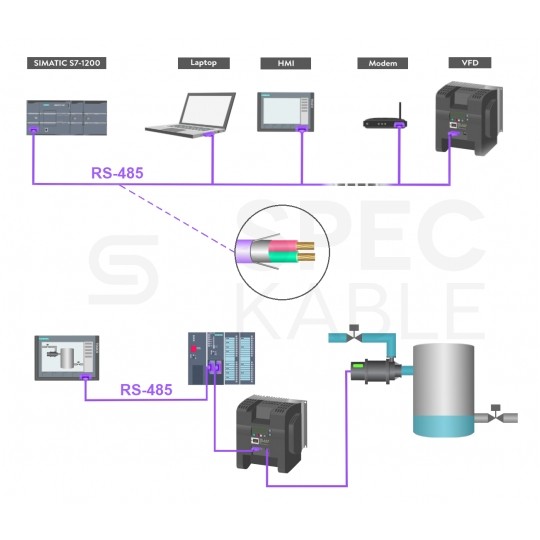

Standard transmisji danych RS485

RS-485 jest standardem transmisji danych przeznaczonym do wielopunktowych linii transmisyjnych. W przeciwieństwie do innych norm, które są zazwyczaj kompletnymi specyfikacjami, standard RS-485 definiuje jedynie wymagania pod względem charakterystyk elektrycznych. W przeciwieństwie do doskonale znanego z komputerów osobistych RS-232, RS-485 jest o wiele mniej znany, powstał on w latach 80 i szybko znalazł zastosowanie w aplikacjach zarówno typowo przemysłowych, medycznych oraz użytkowych. Podstawową topologią w standardzie RS-485 jest magistrala z transmisją w trybie pół-dupleksowym, gdzie nadawanie i odbiór danych są realizowane naprzemiennie.

Producent - CAE DATA

Marka CAE DATA jest częścią do francuskiego koncernu CAE GROUPE. Dzięki wysokiej jakości produktów przy jednocześnie niewygórowanej cenie, firma skutecznie konkuruje z dłużej działającymi na rynku markami, czego świadectwem jest ciągły wzrost sprzedaży oraz poszerzanie grona odbiorców zarówno wśród użytkowników indywidualnych, jak i profesjonalistów. CAE DATA oferuje przede wszystkim rozwiązania okablowania miedzianego i optycznego. Firma projektuje i dystrybuuje niskoprądowe systemy okablowania dla usług telekomunikacyjnych, ochrony budynków i środowisk przemysłowych, a także elementy komunikacyjne do transmisji wideo i audio.
