Przewód koncentryczny 50ohm RF-7 1,85/5,0/7,3 2,4GHz Satec

Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ω w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych, do pracy w instalacjach nadawczych i odbiorczych.

Przykładowe zastosowanie: radiokomunikacja, WLAN 2.4GHz, transmisja sygnałów częstotliwości radiowych, elektronika komercyjna, CB, itp.

Normy: EN 50117, DIN 47264, IEC 61196

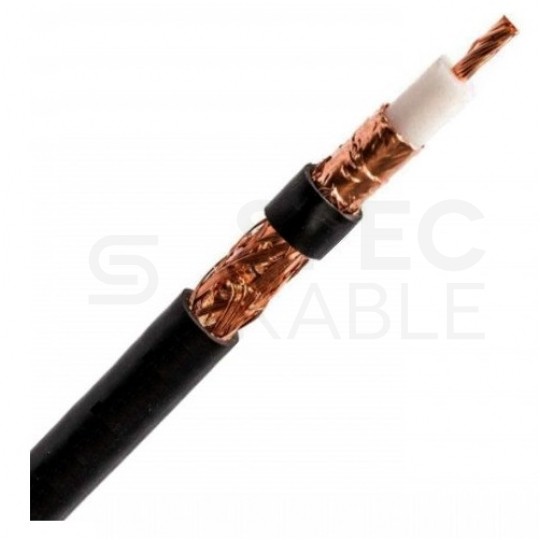

Konstrukcja:

• Żyła wewnętrzna: Linka z drutów miedzianych (Cu 19 x 0.37 mm), średnica całkowita Ø 1.85 mm ± 0.05 mm
• Dielektryk: Spieniony fizycznie PE, średnica Ø 5.0 mm ± 0.05 mm
• Ekran (żyła zewnętrzna): Dwustronna folia Cu-PET-Cu + 80% oplot Cu (Ø 5,9 mm)
• Powłoka zewnętrzna: PE, średnica całkowita Ø 7.3 mm ± 0.2 mm, kolor czarny (RAL 9005)

Właściwości mechaniczne:

• Minimalny promień zginania bez obciążeni: 5 x średnica kabla
• Minimalny promień zginania z obciążeniem: 10 x średnica kabla
• Zakres temperatury podczas pracy: -30°C do +70°C
• Zakres temperatury podczas instalacji: -5°C do +55°C

Właściwości elektryczne:

• Rezystancja dla prądu stałego (DC) żyła wewnętrzna: 8.9 Ω/km
• Rezystancja dla prądu stałego (DC) żyła zewnętrzna (ekran): 7.3 Ω/km
• Pojemność jednostkowa: 80 pF/m
• Współczynnik skrócenia fali: 84%
• Impedancja charakterystyczna (dla 200 MHz): 50 Ω ± 2 Ω
• Transfer impedancji (5 MHz): ≤ 5 mΩ/m
• Napięcie pracy: 1 kV rms
• Test napięciowy (żyła wewnętrzna / ekran): 2 kV rms
• Skuteczność ekranowania (100-1000 MHz): 90 dB
• Test powłoki zewnętrznej na przebicie: 5 kV

O producencie:

Firma SATEC jest renomowanym dostawcą szerokiej gamy kabli i przewodów dla sektorów telekomunikacyjnego, teleinformatycznego, elektronicznego oraz elektrotechnicznego.

Oferując produkty takie jak przewody koncentryczne, światłowodowe, teleinformatyczne oraz specjalistyczne kable do systemów ochrony i monitoringu, SATEC służy różnorodnym potrzebom rynku. Wyróżnia się indywidualnym podejściem do każdego klienta, elastycznością w dostawach i zdolnością do szybkiego reagowania na specyficzne zapotrzebowanie, z minimalizacją kosztów.
