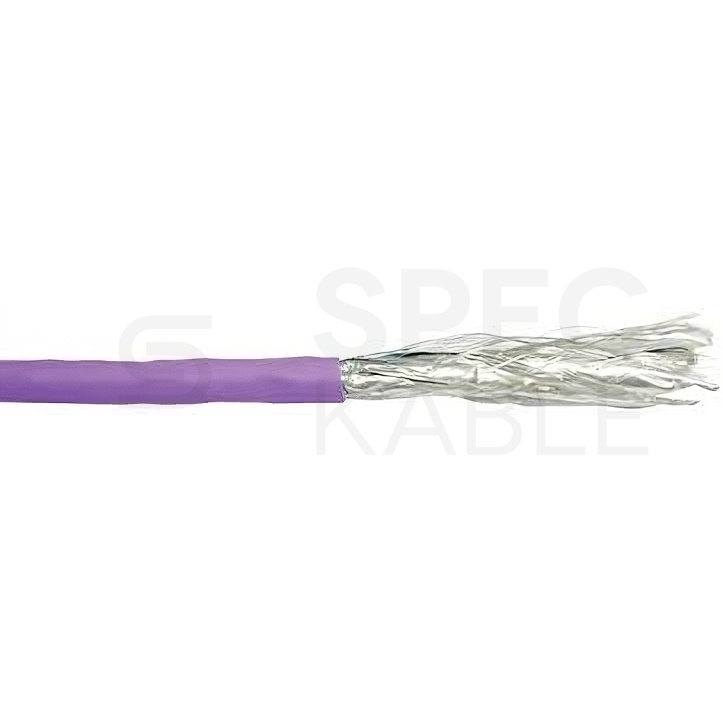

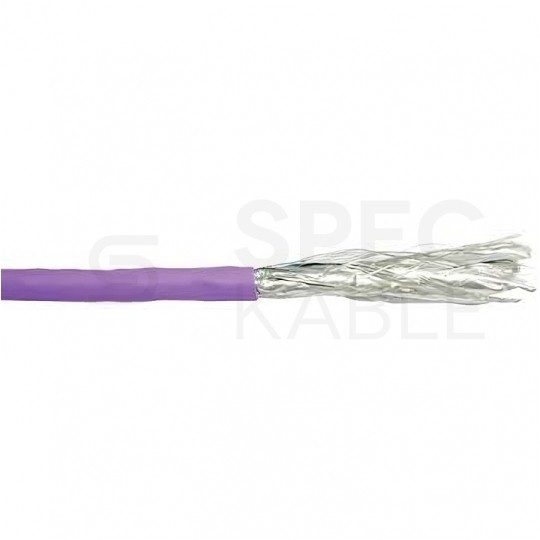

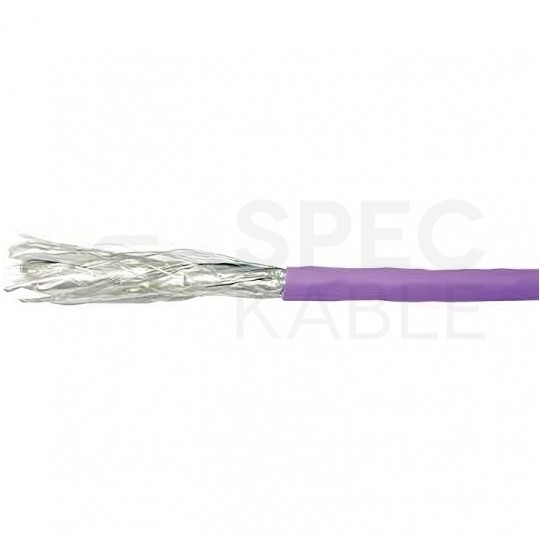

Kabel FTP kat.7 S/FTP 4x2x0,57 fioletowy LSOH Molex

Kabel FTP kat.7 S/FTP 4x2x0,57 fioletowy LSOH Molex

Podwójnie ekranowany kabel S/FTP kategorii 7 (każda para indywidualnie ekranowana oraz dodatkowy wspólny ekran dla czterech par wykonany z oplotu).

Kabel spełnia wymagania kategorii 7 w paśmie do 600MHz wg. IEC 61156-5 oraz jest testowany do częstotliwości 1.2 GHz. Każda para w kablu posiada indywidualny ekran wykonany z folii aluminiowej lakierowanej, 4 ekranowane pary są wzajemnie skręcone i osłonięte dodatkowym ekranem wykonanym z oplotu z drutu miedzianego pokrytego cyną oraz powłoką zewnętrzną.

Produkt jest przeznaczony do instalowania w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych. Powłoka kabla wykonana jest z LS0H (Low Smoke Zero Halogen) zgodnego z IEC-332-1.

Najważniejsze cechy:

• Doskonałe parametry transmisyjne, pełna zgodność z kategorią 7 wg IEC 61156-5 (zgodnie z ISO/IEC 11801 2nd edition, 6A w paśmie 500 MHz, wg ISO/IEC 11801 Amd 2) oraz jest testowany do częstotliwości 1.2 GHz
• Doskonałe parametry PowerSum NEXT, PowerSum ELFEXT oraz NEXT.
• Eliminacja problemów związanych z parametrem Alien NEXT (tzw. przesłuchem zbliżnym pomiędzy sąsiednimi kablami w wiązce), przez co jest idealnym medium dla aplikacji 10G.
• Mała średnica zewnętrzna kabla, wysoka elastyczność
• Kabel dostarczany jest w 1000 m odcinkach nawijanych na drewniane szpule
• Produkt zgodny z dyrektywą RoHS
• Klasa odporności ogniowej Dca - s1a, d1, a1 wg. regulacji CPR 305/2011

Dane techniczne:

• Producent: Molex
• Kategoria: 7
• Typ ekranowania: S/FTP
• Średnica przewodnika: 23 AWG (0.57mm)
• Średnica przewodnika w izolacji: 1.0mm nominalnie
• Oznaczenie kolorystyczne przewodników: Niebieski x Biały, Pomarańczowy x Biały, Zielony x Biały, Brązowy x Biały
• Liczba par: 4
• Indywidualny ekran pary: Aluminiowa folia zapewniająca 100% pokrycia
• Drut uziemieniowy: Brak
• Ekran kabla (4 pary): Oplot wykonany z drutu miedzianego ocynowanego
• Średnica zewnętrzna kabla: 7,0mm maks
• Zakres temperatur [°C]: Instalacja: 0° C to +50° C; Użytkowanie: -20° C to +60° C; Przechowywanie: -20° C to +60° C
• Minimalny promień gięcia: Instalacja: 8 x średnica zewnętrzna kabla;
• Użytkowanie: 4 x średnica zewnętrzna kabla
• Maksymalna siła naciągu: 100N max
• Materiał powłoki zewn.: FR-PVC / LS0H
• Test palności dla powłoki LS0H: IEC 60332-1
• Emisyjność gazu i dymu dla powłoki PVC: IEC 60754 (gaz); oraz IEC 61034 (dym)
• Kolor powłoki zewn. LS0H: Fioletowy RAL4005
• Waga: 48kg/km
• Tolerancja długości kabla: +/- 5%

Właściwości elektryczne:

• Impedancja charakterystyczna [Ω]: 100±5 @ 1-2000 MHz
• Rezystancja [Ω/Km]: 72 max.
• Tolerancja rezystancji [%]: 2 max.
• Pojemność [pF/m]: 45 nom. @ 1 KHz
• Niezrównoważeni pojemności (przewodnik względem ziemi)[ pF/Km]: 1500 max. @ 1 KHz.
• Max. napięcie [Vdc]: 72 max.
• NVP: 77-80% - nadrukowane na otulinie kabla
• Delay Skew [nS/100m]: 25 nS/100m max. @ 1-1200 MHz
• Rezystancja izolacji [MΩ•Km]: 5000 min. @ 500 Vdc
• Tłumienność: 85 dB min @ 30-100 MHz; 85-20Log(f/100) @100-600 MHz
• Skuteczność ekranowania: 60dB min @ 30-600MHz
• Impedancja transf.: 10mΩ/m max.@ 1-30MHz; 30mΩ/m max.@ 30-100MHz

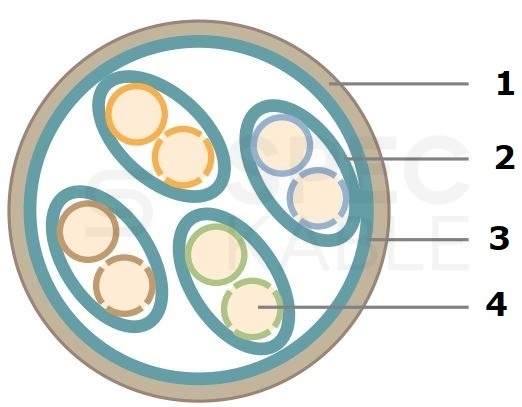

Budowa kabla:

1. Powłoka zewnętrzna
2. Indywidualny ekran każdej pary (folia)
3. Ekran kabla (oploty)
4. Przewodnik

O producencie:

Firma Molex od ponad 30 lat dostarcza firmom z całego świata wysokiej jakości rozwiązania z dziedziny przesyłania sygnału głosu, danych i obrazu wideo przez przewody miedziane, światłowodowe oraz bezprzewodowo, a marka Molex Premise Networks (obecnie Molex Connected Enterprise Solutions) stała się synonimem wysokiej jakości, innowacyjności i trwałości.

Rozbudowane portfolio produktów oraz podejście koncentrujące się na usługach doradczych odegrały zasadniczą rolę w odniesieniu przez firmę sukcesu na skalę globalną – dzięki temu takie rozwiązania stosuje coraz więcej liczących się firm z całego świata.
