Kable przeznaczone są do przesyłu sygnału światłowodowego analogowego lub cyfrowego w całym paśmie optycznym. Wykorzystywane są do transmisji danych, fonii oraz wizji w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Doskonałe parametry wytrzymałościowe promienia zgięcia oraz zastosowanie bezhalogenowego płaszcza zewnętrznego (Low Smoke Halogen Free - nie wydzielającego dużych ilości dymu i szkodliwych oparów w przypadku zapalenia) pozwalają na użytkowanie kabli uniwersalnych także w pomieszczeniach zamkniętych.
Właściwości fizyczne:
- Średnica zewnętrzna: 6mm
- Waga: 40kg/km
- Maksymalna siła ciągnięcia: 1000N (mniej niż 1/2 wytrzymałości włókna)
- Siła naciągu (dynamiczna): 750N (mniej niż 1/3 wytrzymałości włókna)
- Siła naciągu (statyczna): 500N (brak zmian w przesyle, mniej niż 1/4 wytrzymałości włókna)
- Odporność na zgniatanie: 1500N/dm
- Uderzenia: 15Nm (brak zmian w przesyle; brak uszkodzeń)
- Skręcanie: 5cykli ± 1 obrót
- Suplenie: Kabel nie supli się, jeżeli średnica pętli jest większa niż 100mm
- Min. promień zginania (dynamiczny): R=60mm
- Min. promień zginania (statyczny):R=100mm
- Temperatura składowania: -40°C do +60°C
- Temperatura instalacji: -15°C do +40°C
- Temperatura pracy: -40°C do +- +60°C
- Przenikanie wody: Odporny na wzdłużną penetrację wody

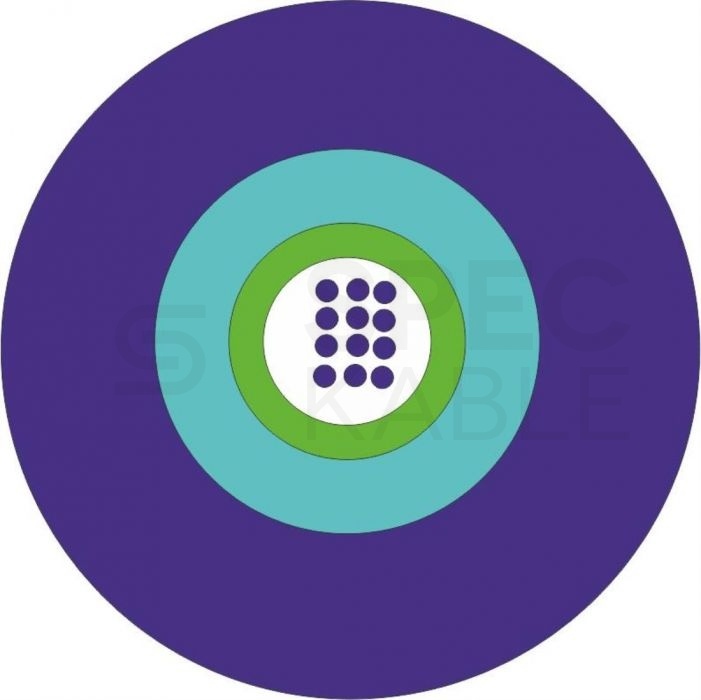

Konstrukcja:
- Luźna tuba: Centralna tuba, żelowany, ? 2,8
- Wzmocnienie: Wzmocnienie włóknem szklanym
- Powłoka: 1.0mm niebieski FireBur, odporność na promieniowanie UV, IEC 50290-2-27
- Odporność na gryzonie: Tak, włókna szklane
Stopień niepalności:
- IEC 60332-1-2: Pojedynczy pionowy kabel
- IEC60754-1: Brak halogenów
- IEC 60754-2: Brak kwasowości
- IEC 61034-2: Brak gęstości dymu
Zastosowanie:
- Uniwersalny wewnętrzno - zewnętrzny, do układania na drabinkach, w duktach kablowych i w kanalizacji teletechnicznej
- Połączenia szkieletowe LAN
- Telefoniczne linie dostępowe
- Sieć komputerowa, połączenia kampusowe
Normy:
- ISO 11801 2-ga edycja
- EN 50173-1:2002
- IEC 60794-1
Producent:
Draka to uznana na całym świecie marka kabli energetycznych i telekomunikacyjnych, która w dalszym ciągu umacnia swoją wysoką pozycję na arenie międzynarodowej i zwiększa godną pozazdroszczenia reputację w zakresie innowacji.
Ciągły program badań i rozwoju kabli Draka zapewnia Klientom produkty spełniającą lub przewyższają najwyższe europejskie wymagania jakościowe.
Marka Draka jest częścią Grupy Prysmian - światowego lidera w produkcji przewodów. Prysmian może pochwalić się sprzedażą wynoszącą około 7 miliardów euro rocznie oraz obecnością w ponad 50 krajach.
